Тормозной диск крепится к ступице колеса и передаёт усилие от тормозного суппорта к колесу, обеспечивая эффективное замедление автомобиля. Его фиксация осуществляется болтовыми соединениями, зависящими от конструкции ступицы и типа тормозной системы. На большинстве легковых автомобилей диск прижимается к ступице колесными болтами или гайками, одновременно фиксируя и колесо, и диск.
В конструкциях с вентилируемыми дисками используется дополнительное центрирующее кольцо, обеспечивающее точную посадку и минимальные биения. В некоторых моделях предусмотрены фиксирующие винты, которые удерживают диск на ступице даже при снятом колесе. Это особенно важно при выполнении технического обслуживания, когда требуется сохранить точное положение диска.
Перед установкой нового диска необходимо очистить привалочную поверхность ступицы от коррозии и загрязнений. Даже незначительный налёт может вызвать перекос, что приведёт к биению и неравномерному износу. Допустимое радиальное биение тормозного диска не должно превышать 0,05 мм – превышение этого значения может повлиять на эффективность торможения и привести к вибрациям.
Рекомендовано использовать динамометрический ключ при затяжке крепёжных элементов. Неправильный момент затяжки может вызвать деформацию диска. Также необходимо соблюдать схему крест-накрест при установке колеса, чтобы обеспечить равномерную прижимную силу к ступице.
Роль ступицы в креплении тормозного диска
Посадочный фланец ступицы имеет направляющие элементы – буртики или выступы, совпадающие с центральным отверстием диска. Это исключает осевое смещение при установке. На большинстве автомобилей диск фиксируется дополнительно винтами или болтами, которые предотвращают его проворачивание при снятых колёсах и упрощают монтаж.
Крутящий момент от колеса передаётся на диск через прижатие между ступицей и прижимной плоскостью колёсного диска. Поэтому важно соблюдать рекомендуемый момент затяжки колесных болтов – недостаточная или чрезмерная затяжка может привести к деформации диска и неравномерному прилеганию к ступице.
Регулярная проверка состояния посадочной поверхности ступицы и её очистка перед установкой нового тормозного диска – обязательная процедура. При наличии ржавчины, задиров или неровностей рекомендуется аккуратно обработать ступицу мелкой наждачной бумагой, чтобы обеспечить плотное прилегание. Игнорирование этого этапа может снизить эффективность торможения и ускорить износ компонентов.
Типы крепежа тормозного диска: болты, винты, шпильки
Болты часто применяются в системах, где диск прижимается к ступице колесными болтами через отверстия в колесе. В этом случае диск не имеет отдельного крепежа и удерживается только за счёт силы, с которой затянуты колесные болты. Такой способ упрощает сборку, но требует точного позиционирования при установке колеса, чтобы диск не смещался.
Винты используются для временной или постоянной фиксации диска к ступице. Это распространённое решение на многих легковых автомобилях. Винты предотвращают проворачивание диска во время монтажа колеса и обеспечивают его точное совмещение с посадочной плоскостью. Важно контролировать их момент затяжки – при недостаточном усилии возможны вибрации, при избыточном – риск повреждения резьбы.
Шпильки применяются в основном на спортивных или тюнингованных автомобилях. Диск надевается на шпильки, после чего фиксируется гайками. Такой способ ускоряет замену колёс и снижает вероятность повреждения резьбы в ступице. Однако установка шпилек требует точного центрирования и правильного подбора длины, чтобы избежать контакта с тормозными элементами.
Рекомендуется при замене дисков использовать новые крепёжные элементы, соответствующие заводским спецификациям по прочности и размеру резьбы. Повреждённые или изношенные болты и винты могут привести к неравномерной затяжке и деформации диска при нагреве.
Чем отличается крепление дисков на передней и задней оси
Крепление тормозных дисков на передней и задней оси отличается как конструктивно, так и по нагрузочным характеристикам. На передней оси тормозные диски чаще всего устанавливаются на ступицу с помощью фиксирующих винтов и дополнительно прижимаются колесным диском. Это обусловлено тем, что передняя тормозная система принимает на себя до 70% тормозного усилия, и фиксация компонентов здесь должна быть максимально надежной.
На задней оси конструкция крепления может быть упрощенной. В ряде автомобилей задние тормозные диски устанавливаются без фиксирующих винтов и удерживаются исключительно колесом и прижимным усилием шпилек или болтов. Это допустимо благодаря меньшим тормозным нагрузкам, приходящимся на заднюю ось, особенно в условиях нормального движения без экстренного торможения.
Кроме того, на задней оси часто используются комбинированные диски с интегрированным барабаном стояночного тормоза. В таких случаях диск крепится к ступице через центральное отверстие, а дополнительная фиксация может осуществляться только за счёт колесных крепежей. При установке таких дисков важно соблюдать соосность и контролировать чистоту посадочной поверхности, так как перекосы приводят к неравномерному прижиму колодок стояночного тормоза.
Рекомендуется при замене задних дисков проверять наличие и состояние резьбы для стопорных винтов. Если они предусмотрены конструкцией, их отсутствие может привести к неправильной центровке при монтаже колеса. На передней оси такие винты почти всегда обязательны для предотвращения смещения диска при обслуживании или демонтаже колеса.
Также следует учитывать, что на некоторых полноприводных или заднеприводных автомобилях с мощной трансмиссией задние тормоза несут повышенную нагрузку, и в таких случаях задние крепления могут быть идентичны передним, вплоть до усиленных винтов или шпилек.

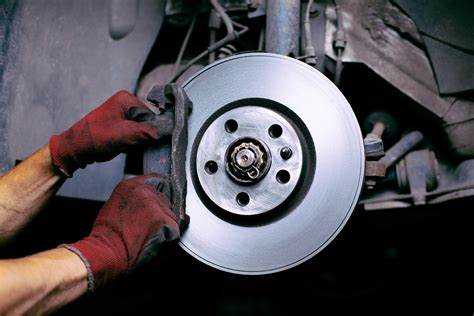

Как определить тип крепления по модели автомобиля
Тип крепления тормозного диска зависит от конструкции ступицы, года выпуска автомобиля и производителя. Для точного определения необходимо учитывать конкретные технические параметры модели.
Алгоритм определения типа крепления:
- Проверьте VIN-код автомобиля. Через сервисы по расшифровке VIN можно получить информацию о тормозной системе, включая тип крепления дисков.
- Изучите руководство по эксплуатации. В разделе технического обслуживания указывается конструкция тормозного узла, включая способы фиксации дисков.
- Откройте спецификации на официальном сайте производителя. Многие марки (например, BMW, Volkswagen, Toyota) публикуют каталоги с детализированными схемами узлов.
- Посмотрите оригинальный каталожный номер тормозного диска. По нему можно найти данные об отверстиях под болты, наличии направляющих винтов или шпилек.
- Проверьте информацию на специализированных сайтах по автозапчастям (например, Exist, Autodoc). Там часто указывается тип крепежа: болтовой, винтовой или шпилечный.
Дополнительные признаки по конструкции:
- Если диск крепится только колесными болтами – это характерно для некоторых моделей Renault, Peugeot, Opel.
- Наличие фиксирующего винта рядом с центральным отверстием – распространено у Audi, BMW, Mercedes-Benz.
- Шпильки, проходящие сквозь тормозной диск – типично для большинства моделей с американского рынка, включая Dodge и Jeep.
При замене тормозных дисков важно учитывать не только форму крепежа, но и точное количество и расположение отверстий. Ошибочный выбор может привести к перекосу диска или невозможности установки.
Порядок демонтажа тормозного диска с креплением на винтах
Перед началом работ необходимо зафиксировать автомобиль на ровной поверхности, установить противооткатные упоры и демонтировать колесо. При наличии ржавчины в зоне ступицы или винтов крепления диск может быть прикипевшим, что потребует дополнительных усилий при снятии.
Для доступа к винтам тормозного диска сначала снимается тормозной суппорт. Суппорт демонтируется целиком или частично, в зависимости от конструкции. Его необходимо подвесить с помощью проволоки или стяжки, чтобы избежать перегиба тормозного шланга.
Крепёжные винты тормозного диска часто имеют крестообразный или шестигранный шлиц. Для их откручивания используется отвертка с ударной функцией или ударный шуруповерт с подходящей битой. При наличии следов коррозии рекомендуется предварительно обработать винты проникающей смазкой и выждать 5–10 минут.
После выкручивания винтов диск может оставаться на месте из-за плотного прилегания к ступице. В этом случае применяются легкие удары киянкой по поверхности диска, строго по направлению от центра к краю, через деревянную проставку. Нельзя бить по внутренней части тормозного диска или использовать металлический молоток напрямую, чтобы избежать повреждений.
После демонтажа необходимо очистить контактную поверхность ступицы от ржавчины с помощью металлической щетки. При установке нового диска рекомендовано нанести на контактную зону ступицы тонкий слой антикоррозионной смазки (например, медной пасты), избегая попадания на рабочую поверхность диска.
Проблемы при демонтаже прикипевших тормозных дисков
Прикипание тормозного диска к ступице возникает из-за коррозии между контактными поверхностями, особенно если автомобиль долго стоял без движения или эксплуатировался в условиях высокой влажности. В результате диск становится практически не подвижным, что осложняет его демонтаж.
Основная сложность – риск повреждения диска, ступицы или резьбы крепежа при применении чрезмерной силы. Попытки просто сорвать диск могут привести к деформации, нарушению геометрии и снижению безопасности тормозной системы.
Для облегчения демонтажа рекомендуется сначала очистить место прилегания диска от ржавчины с помощью металлической щетки или абразивного круга. После этого применяют проникающие масла (например, WD-40, PB Blaster), которые наносятся на сопрягаемые поверхности и оставляются на несколько часов для глубокого проникновения.
Если диск не поддаётся, эффективным методом является аккуратное постукивание по его торцу с помощью резинового молотка или деревянного бруска. Не рекомендуется использовать металлические инструменты с большим усилием, чтобы избежать повреждений.
В некоторых случаях применяют нагрев ступицы с помощью газовой горелки или строительного фена, что расширяет металл и облегчает отделение диска. При этом важно контролировать температуру, чтобы не повредить подшипники и сальники.
Если стандартные методы не помогают, допускается использование специальных съемников для тормозных дисков, которые обеспечивают равномерное и контролируемое давление, минимизируя риск повреждений.
Нюансы при установке нового тормозного диска на место
Перед установкой нового тормозного диска необходимо тщательно очистить поверхность ступицы от ржавчины и грязи с помощью металлической щетки или абразивной бумаги. Это обеспечит плотное прилегание диска и предотвратит биение.
Рекомендуется проверить состояние крепежных отверстий и резьбы болтов. При обнаружении повреждений или загрязнений их необходимо восстановить или очистить, чтобы избежать перекоса диска и обеспечить надежное крепление.
Новый диск следует примерить на ступицу без крепежа для проверки правильности посадочного места и отсутствия люфта. В случае несоответствия размеров монтаж диска невозможен без дополнительных работ.
Перед затяжкой крепежа используйте моментный ключ, чтобы обеспечить рекомендованный заводом-изготовителем момент затяжки болтов или винтов. Это предотвращает деформацию диска и обеспечивает равномерное распределение нагрузки.
После установки диска и крепления болтов рекомендуется проверить биение диска индикатором часового типа. Допустимое биение обычно не превышает 0,02 мм. При превышении параметра требуется повторная регулировка или замена деталей.
Для защиты резьбовых соединений допускается использовать антикоррозийную смазку на болты, но при этом учитывайте рекомендации производителя, чтобы не ослабить затяжку.
В завершение установки нужно проверить свободный ход колодок относительно нового диска, чтобы избежать заклинивания и обеспечить равномерное изнашивание.
Вопрос-ответ:
Какие способы крепления тормозного диска существуют на современных автомобилях?
Основные варианты крепления тормозного диска к ступице — это болты, винты и шпильки с гайками. В некоторых моделях диск фиксируется непосредственно на ступице с помощью болтов, которые проходят через диск и фиксируют его жестко. В других случаях используется один или несколько винтов, удерживающих диск от проворачивания. Также встречается способ, когда диск устанавливается на шпильки ступицы и фиксируется колесными гайками. Выбор способа зависит от конструкции автомобиля и производителя.
Почему важно правильно затягивать крепежные элементы тормозного диска?
Правильный момент затяжки болтов или винтов, удерживающих тормозной диск, обеспечивает надежное крепление и предотвращает люфт и вибрации. Недостаточно затянутые крепежи могут привести к смещению диска во время движения, что вызывает шумы и ускоренный износ. Слишком сильная затяжка способна повредить резьбу или деформировать детали. Поэтому важно использовать динамометрический ключ и соблюдать рекомендованные параметры, указанные в технической документации к автомобилю.
Как определить, что тормозной диск правильно установлен и закреплен?
При установке нового или обслуживании старого диска необходимо убедиться, что диск сидит плотно на ступице без зазоров. Крепежные элементы должны быть затянуты по заданному моменту. После установки колеса желательно провести тест на ровность вращения — диск не должен иметь биения или люфта. Также отсутствие посторонних звуков при торможении и равномерный износ колодок говорят о правильной установке.
Какие проблемы могут возникнуть, если тормозной диск закреплен неправильно?
Неправильное крепление тормозного диска приводит к вибрациям и биению при торможении, что ухудшает управляемость и увеличивает износ колодок и самого диска. В худших случаях это может вызвать ослабление крепежа, что грозит серьезной поломкой на дороге. Также неправильно установленный диск может повлиять на работу антиблокировочной системы (ABS) из-за неправильного положения датчиков. Поэтому надежность крепления — важный параметр безопасности.
Можно ли заменить тормозной диск самостоятельно и какие нюансы нужно учитывать при этом?
Замена тормозного диска возможна своими силами при наличии необходимых инструментов: домкрата, набора ключей, динамометрического ключа. Важно внимательно очистить поверхность ступицы от коррозии, чтобы диск плотно прилегал. После установки крепеж следует затягивать согласно рекомендациям производителя. При замене рекомендуется проверять состояние колодок и тормозной системы в целом. Если возникают сомнения в правильности установки, лучше обратиться к специалистам.
Каким образом тормозной диск фиксируется на ступице автомобиля и почему важно правильно затягивать крепеж?
Тормозной диск устанавливается на ступицу с помощью крепежных элементов — чаще всего это болты или винты, которые проходят через отверстия диска и вкручиваются в ступицу. Также в некоторых конструкциях диск фиксируется шпильками с гайками. Правильная затяжка крепежа необходима для обеспечения надёжной фиксации диска и предотвращения его люфта или смещения во время работы. Если крепеж затянут недостаточно, это может привести к вибрациям, повышенному износу компонентов тормозной системы или даже аварийной ситуации. При слишком сильной затяжке существует риск повреждения резьбы или деформации диска, что снижает эффективность торможения и увеличивает нагрузку на ступицу. Поэтому соблюдение рекомендуемого момента затяжки, указанного производителем, гарантирует стабильность и безопасность работы тормозного узла.
