Блок системы управления кузовной электроникой (БСМ, Body Systems Module) представляет собой электронный модуль, координирующий работу вспомогательных систем автомобиля. Его основная задача – управление и распределение сигналов между различными электронными компонентами, включая стеклоподъёмники, освещение, стеклоочистители, центральный замок, датчики уровня жидкости и другие элементы комфорта и безопасности.
БСМ устанавливается в монтажном блоке предохранителей и реле, чаще всего под капотом или в салоне автомобиля. Он взаимодействует с другими электронными модулями через CAN-шину, обеспечивая согласованную работу всех узлов. Сбои в его работе могут привести к отказу нескольких систем одновременно, что затрудняет диагностику.
Характерные признаки неисправности БСМ включают спонтанное включение или отключение фар, нестабильную работу стеклоподъёмников, потерю связи с другими блоками, ложные сообщения на панели приборов. Также возможны трудности с запуском двигателя при наличии исправных механических компонентов.
При появлении подобных симптомов рекомендуется провести компьютерную диагностику с использованием оригинального ПО, поскольку универсальные сканеры не всегда способны считать ошибки, хранящиеся в памяти БСМ. В случае подтверждённой неисправности целесообразно заменить блок на оригинальный или восстановленный с идентичной прошивкой, чтобы избежать несовместимости и сбоев в работе систем.

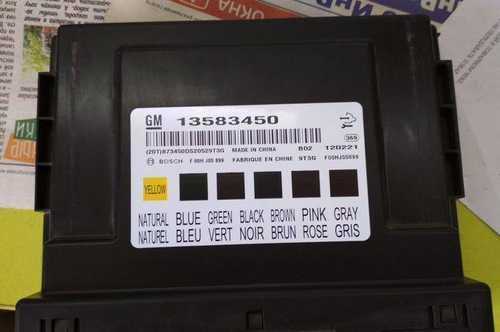

Где находится блок БСМ и как его распознать
Блок системы управления кузовом (БСМ) располагается в моторном отсеке, чаще всего – в левой части подкапотного пространства, рядом с аккумуляторной батареей или вблизи левой стойки. В некоторых моделях автомобилей блок может находиться под пластиковым защитным кожухом, закреплённым болтами или защёлками.
Для точного определения расположения БСМ рекомендуется:
- Открыть капот и найти монтажный блок предохранителей под крышкой с маркировками – в большинстве случаев БСМ совмещён с ним или размещён вблизи.
- Ориентироваться на наличие крупных разъёмов с множеством проводов – к БСМ подключаются многочисленные цепи освещения, стеклоочистителей, вентиляции и др.
- Проверить сервисную документацию или схему электрооборудования автомобиля – в ней указана точная привязка модуля по координатам кузова.
Внешне блок БСМ – это пластиковый корпус прямоугольной формы с крышкой, под которой размещены реле, предохранители и управляющая электроника. На корпусе нередко присутствует маркировка производителя (например, Siemens, Valeo, Delphi), а также заводской номер детали. Подключение осуществляется через многоконтактные фишки, часто с цветовой кодировкой. Распознавание упрощается при наличии схемы на внутренней стороне крышки блока.
Важный признак – наличие контролируемых выходов на фары, стеклоподъёмники, отопитель, которые могут диагностироваться при помощи мультиметра или диагностического сканера через OBD-разъём. БСМ взаимодействует с другими электронными модулями, и при его выходе из строя часто возникает цепочка ошибок в связанных системах.
Какие системы автомобиля контролирует блок БСМ
Блок системы управления кузовом (БСМ) координирует работу ключевых электрических и электронных компонентов автомобиля, обеспечивая их синхронную и стабильную работу. Его роль выходит за рамки простого распределения питания – он активно управляет множеством подсистем.
Освещение. БСМ контролирует ближний и дальний свет, дневные ходовые огни, габаритные огни, противотуманки и задние фонари. Он обрабатывает сигналы от переключателей и датчиков освещённости, автоматически регулируя включение и выключение фар в зависимости от условий движения.
Система стеклоочистителей и омывателей. Через БСМ осуществляется управление передними и задними щетками, включая прерывистый режим, автоматическую активацию при дожде (при наличии датчика), а также подачу омывающей жидкости.
Центральный замок и сигнализация. БСМ получает сигналы от брелока, обрабатывает команды запирания и отпирания дверей, управляет блокировкой багажника и капота, а также включает штатную сигнализацию при попытке несанкционированного доступа.
Электропитание и управление реле. Блок включает и отключает подачу питания на различные цепи по команде ЭБУ или при выключении зажигания. Это снижает нагрузку на аккумулятор и предотвращает паразитное потребление энергии.
Система обогрева и зеркала. БСМ регулирует подогрев заднего стекла, наружных зеркал и зоны покоя стеклоочистителей, включая и отключая его в зависимости от температуры и времени работы.
Диагностика и самотестирование. БСМ взаимодействует с другими блоками по CAN-шине, участвует в обмене данными и хранит коды неисправностей. Это позволяет быстро локализовать сбои при подключении сканера.
Система помощи при парковке. В автомобилях с парктроником БСМ обрабатывает сигналы от ультразвуковых датчиков и передаёт их в блок отображения, активируя звуковую индикацию при приближении к препятствию.
Нарушение в работе БСМ может затронуть сразу несколько систем одновременно, что делает его ключевым элементом для общей функциональности автомобиля.
Как проявляется неисправность блока БСМ при запуске двигателя
Один из ключевых признаков неисправности блока БСМ – отсутствие реакции на поворот ключа зажигания. Стартер не активируется, хотя аккумулятор заряжен и силовые цепи в норме. Это указывает на сбой в передаче управляющего сигнала от БСМ к реле стартера.
Также возможна ситуация, при которой двигатель запускается, но тут же глохнет. Причина – отсутствие сигнала к системе иммобилайзера или сбой в питании цепей управления ЭБУ, за которые отвечает блок БСМ.
Нестабильный запуск – еще один симптом. Например, двигатель запускается не с первого раза, работает с перебоями, а затем восстанавливает нормальную работу. Это может быть связано с периодическими обрывами связи между БСМ и модулем управления двигателем.
Если после запуска двигателя не активируются важные узлы, такие как вентилятор охлаждения, насос ГУРа или система ABS, это также может свидетельствовать о неисправности БСМ. Он отвечает за подачу питания на эти компоненты, и при его сбое часть оборудования остается обесточенной.
Часто наблюдается потеря связи с диагностическим оборудованием по шине CAN. БСМ участвует в построении сети CAN, и при его сбое ЭБУ двигателя может не выходить на связь, что затрудняет диагностику.
Рекомендуется при первых признаках подобных сбоев проверить разъёмы блока БСМ на наличие окислов и повреждений, а также убедиться в целостности предохранителей и наличии управляющих сигналов на соответствующих выходах. При отсутствии видимых дефектов – провести диагностику с использованием осциллографа или сканера с функцией мониторинга работы шины CAN.

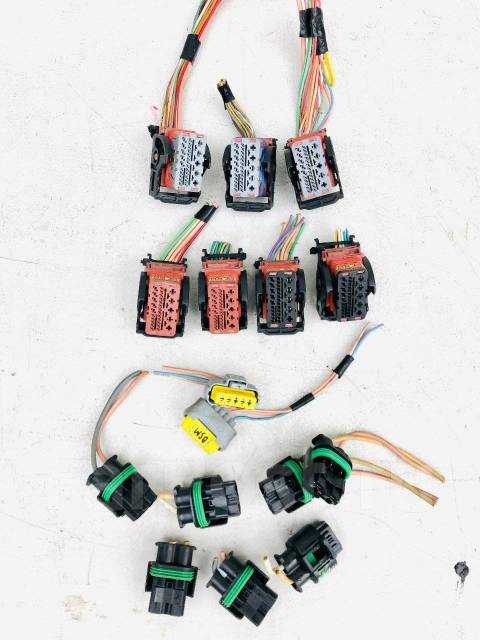

Какие ошибки на панели приборов указывают на сбой БСМ
При неисправности блока БСМ на панели приборов могут появляться ошибки, напрямую не указывающие на сам блок, но сигнализирующие о нарушениях в управлении системами, за которые он отвечает. Один из частых признаков – ошибка ESP/ASR, возникающая из-за потери связи с датчиками ABS или модулями стабилизации, к которым обращается БСМ.
Также может появиться индикация неисправности подушек безопасности (AIRBAG). БСМ участвует в маршрутизации сигналов между SRS-модулем и другими узлами, и его сбой приводит к обрыву связи, фиксируемому ЭБУ как критическая ошибка.
Мигание или постоянное горение индикатора Check Engine без конкретной ошибки двигателя также может быть косвенным признаком отказа БСМ. При этом сканер может не обнаружить DTC-кодов, либо будет фиксироваться обрыв связи с несколькими модулями одновременно (например, U1000, U1113 и т.п.).
Часто отображается ошибка системы освещения, несмотря на то, что лампы исправны. Это связано с тем, что БСМ управляет внешним освещением напрямую, и его отказ вызывает ложные срабатывания мониторинга состояния ламп.
Может появиться сообщение «Иммобилайзер неисправен» или «Ключ не распознан», особенно при сбоях питания в цепях БСМ, обслуживающих приёмник сигнала ключа или CAN-шину иммобилайзера.
Если одновременно фиксируются ошибки по ABS, ESP, подушкам, освещению и центральному замку – это веский повод проверить БСМ как источник комплексного сбоя. Рекомендуется провести диагностику с приоритетной проверкой напряжений на питающих цепях блока и целостности CAN-соединений.
Что вызывает поломку блока БСМ и как этого избежать
Перегрузка по току – ещё один распространённый фактор. Подключение нестандартного электрооборудования, замыкание в цепях питания или неправильный монтаж дополнительных устройств могут привести к перегреву и выходу из строя электронных компонентов БСМ.
Механические повреждения возникают при неосторожном демонтаже аккумулятора, замене предохранителей или ремонте рядом расположенных элементов. Даже небольшое смещение контактов может нарушить работу блока.
Повреждение прошивки блока случается после некорректного обновления программного обеспечения или использования неоригинального диагностического оборудования. Это может привести к нестабильной работе БСМ или полной его неработоспособности.
Чтобы избежать поломки БСМ, необходимо следить за герметичностью моторного отсека и регулярно осматривать разъёмы блока на наличие влаги или следов коррозии. При установке дополнительного оборудования следует обязательно использовать предохранители и согласовывать параметры нагрузки с техническими характеристиками автомобиля. Также рекомендуется обслуживать блок только у квалифицированных специалистов с использованием сертифицированного оборудования.

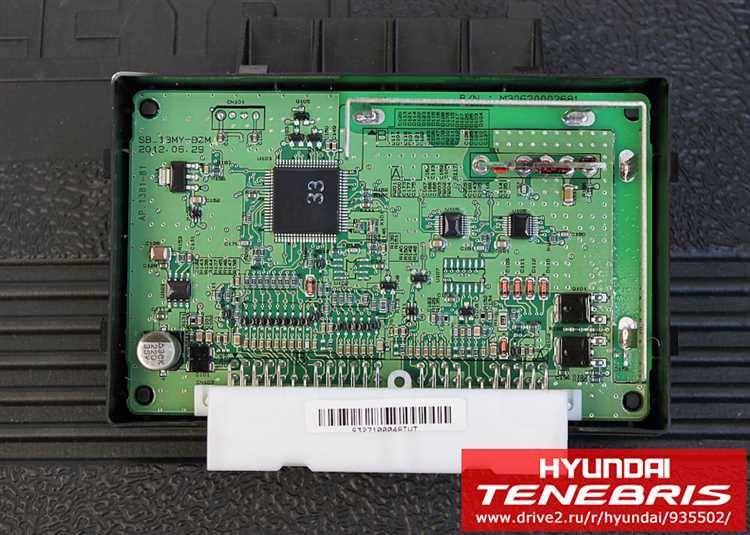

Как проводится диагностика и замена блока БСМ
Диагностика блока БСМ начинается с подключения специализированного диагностического сканера к автомобильной электросети через OBD-II разъем. Сканер считывает коды ошибок, связанные с системами безопасности и помощи водителю, контролируемыми БСМ. Наиболее характерные ошибки – сбои в работе датчиков слепых зон, нарушения в коммуникации блока с другими электронными модулями.
При подозрении на неисправность БСМ выполняется проверка питания блока, целостности разъемов и проводки. Визуальный осмотр выявляет повреждения, коррозию или следы влаги, способные вызвать сбои. Также измеряют напряжение на контактах и проверяют сигналы с датчиков, подключенных к БСМ.
Если программная диагностика подтверждает неисправность блока, рекомендуется перепрошивка или сброс настроек. В случае аппаратных повреждений замена БСМ обязательна. Для этого отключают аккумулятор, аккуратно отсоединяют разъемы блока, расположенного в салоне или под капотом (в зависимости от модели автомобиля).
Установка нового блока проводится с соблюдением заводских рекомендаций: подключение всех разъемов, проверка контактов и фиксация блока. После монтажа выполняют повторную диагностику для подтверждения корректной работы систем, которыми управляет БСМ. Необходима адаптация или калибровка через специализированное ПО, чтобы обеспечить совместимость нового блока с остальными электронными системами автомобиля.
При замене важно использовать только оригинальные или сертифицированные аналоги БСМ, так как несоответствующий модуль может вызвать ошибки и нарушение работы систем безопасности. Рекомендуется доверять диагностику и замену профессионалам с опытом работы с конкретными марками и моделями автомобилей.
Вопрос-ответ:
Для чего служит блок БСМ в автомобиле?
Блок БСМ (Блок системы мониторинга) контролирует работу различных электронных систем машины, включая датчики, камеры и сигналы безопасности. Он обрабатывает информацию о состоянии автомобиля, предупреждает водителя о возможных опасностях и помогает поддерживать стабильность работы активных систем безопасности, таких как контроль слепых зон и предупреждение столкновений.
Какие признаки могут указывать на неисправность блока БСМ?
Симптомы поломки могут включать появление ошибок на приборной панели, неправильную работу систем контроля слепых зон, неожиданные срабатывания сигналов или их отсутствие, а также сбои в передаче данных между блоком и датчиками. Иногда при неисправности блок может полностью отключаться, что снижает уровень безопасности во время движения.
Можно ли самостоятельно проверить работоспособность блока БСМ?
Без специального оборудования диагностика затруднена. Некоторые признаки неисправности можно заметить визуально — например, ошибки на панели или некорректное поведение ассистирующих систем. Однако для точного определения состояния блока требуется подключение к диагностическому сканеру, который считывает коды ошибок и оценивает параметры работы устройства.
Что может привести к поломке блока БСМ и как этого избежать?
Чаще всего сбои связаны с механическими повреждениями, попаданием влаги, перепадами напряжения или дефектами в электропроводке. Чтобы снизить риск повреждений, важно соблюдать осторожность при ремонте автомобиля, избегать самостоятельного вмешательства в электронику без соответствующих знаний и регулярно проводить диагностику на станции технического обслуживания.
