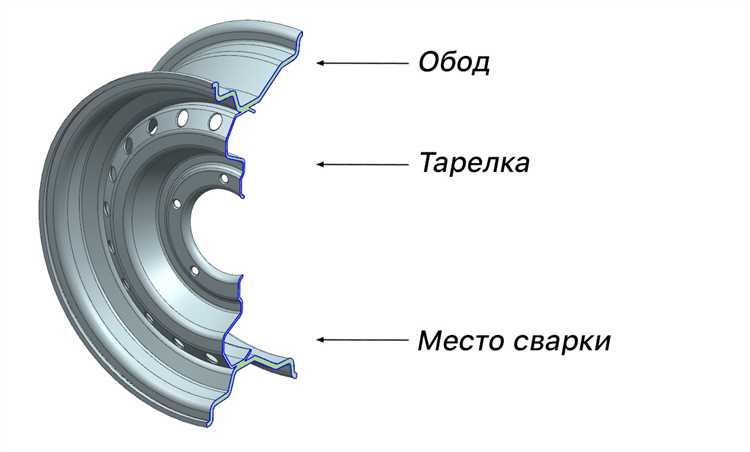

Из чего делают штампованные диски

Штампованные диски производятся преимущественно из низкоуглеродистой стали марки SAE 1010-1020, что обеспечивает необходимую прочность и пластичность для деформации металла при штамповке. Для повышения коррозионной стойкости применяют цинковое или лакокрасочное покрытие толщиной 10-15 микрон. Альтернативно используют алюминиевые сплавы серии 6000 для облегчения веса при сохранении эксплуатационных характеристик.

Процесс изготовления начинается с подачи металлических заготовок толщиной 1,5–2,5 мм, которые проходят холодную штамповку на гидравлических прессах с усилием 500–1000 тонн. Контроль параметров штамповки, включая скорость, давление и температуру, необходим для предотвращения трещин и складок. После формирования заготовки подвергают термообработке для снятия внутренних напряжений и улучшения микроструктуры.

Критично учитывать точность инструмента, так как геометрия диска напрямую влияет на безопасность и эксплуатационные характеристики автомобиля. Поверхностная отделка включает шлифовку и полировку для уменьшения трения и повышения эстетики. Соблюдение регламентированных стандартов ISO и ГОСТ гарантирует соответствие изделий техническим требованиям и долговечность эксплуатации.

Выбор металла для штампованных дисков: характеристики и виды

Основные характеристики металла для штампованных дисков:

• Пластичность: Позволяет избежать трещин и деформаций при штамповке, важна для точного воспроизведения формы диска.
• Прочность на разрыв: Обычно в диапазоне 300–400 МПа, обеспечивает эксплуатационную надежность диска под нагрузками.
• Устойчивость к коррозии: Обеспечивается последующей антикоррозионной обработкой, так как сталь без покрытия быстро подвергается коррозии.
• Твердость: В процессе изготовления контролируется для предотвращения хрупкости и деформаций при эксплуатации.

Виды стали, используемые для штампованных дисков:

1. Марки 08, 10 (углеродистая низкоуглеродистая сталь): Оптимальны для массового производства, обладают достаточной прочностью и легко поддаются штамповке.
2. Сталь с добавками марганца и кремния (например, 08Ю, 08КП): Повышает износостойкость и пластичность металла, улучшая технологические свойства при штамповке.
3. Высоколегированная сталь с цинковым покрытием: Используется для дисков с повышенными требованиями к коррозионной стойкости, особенно в регионах с агрессивным климатом.

При выборе металла учитывается марка автомобиля, условия эксплуатации и требования по весу. Рекомендуется использовать сталь толщиной от 1,5 до 2,5 мм, что обеспечивает оптимальное сочетание жесткости и массы диска.

Для повышения износостойкости и долговечности металла после штамповки применяют термическую обработку и антикоррозионные покрытия (например, цинкование или порошковую окраску).

Подготовка металлических заготовок для штамповки

Для обеспечения однородности структуры металла применяют термообработку исходных листов – отжиг при температуре 600–700 °C, что снижает внутренние напряжения и улучшает пластичность материала.

Перед штамповкой заготовки подвергают обезжириванию и очистке от оксидной пленки с помощью химических или механических методов. Это предотвращает дефекты поверхности и обеспечивает хорошее прилегание в пресс-форме.

Контроль геометрических параметров проводится с точностью ±0,05 мм, чтобы избежать перекосов и брака при последующей штамповке. Используют лазерные или гидроабразивные станки для резки, обеспечивающие минимальные задиры и ровный край.

Для повышения износостойкости и облегчения последующего формообразования на поверхность заготовок наносят смазку на основе графита или молибдена. Толщина слоя не должна превышать 5 мкм, чтобы избежать скольжения в пресс-форме и обеспечить равномерное распределение усилий.

Использование качественно подготовленных заготовок сокращает количество брака, улучшает геометрию конечного продукта и повышает ресурс инструмента при штамповке.

Технология холодной штамповки: этапы и особенности

Холодная штамповка используется для формирования геометрии колесных дисков без нагрева материала выше температуры рекристаллизации. Это позволяет сохранить механические свойства металла, повысить точность и снизить энергозатраты. Процесс выполняется на мощных прессах с усилием до 8000 кН и требует точной настройки оснастки.

Процесс начинается с установки подготовленной заготовки – как правило, листа или штампованного круга из низколегированной стали с антикоррозионным покрытием. Первым этапом является предварительная вытяжка: металл частично формуется в объёмную заготовку будущего диска. Этот этап задаёт общие габариты изделия и равномерно распределяет напряжения.

Затем выполняется окончательная формовка – последовательность операций, включая выдавливание центрального отверстия, формирование ступичного участка и контуров вентиляционных отверстий. Каждый этап сопровождается контролем геометрических параметров с допуском не более ±0,2 мм. Особое внимание уделяется обеспечению соосности ступицы и обода.

Для минимизации риска появления микротрещин в зонах интенсивной деформации применяют многоступенчатую штамповку с промежуточными рекалибровками. Это снижает остаточные напряжения и исключает деформационные дефекты при последующей эксплуатации диска.

После штамповки деталь направляется на обрезку кромок и пробивку дополнительных элементов (например, отверстий под болты и клапан). Все операции автоматизированы и выполняются на прецизионных линиях. Дополнительной особенностью является возможность внедрения технологических насечек или рифлений для повышения прочности.

Заключительный этап – калибровка, при которой диск помещается в пресс-форму с высокой точностью соответствия заданному профилю. В результате обеспечивается стабильность формы и балансировка без дополнительной механической обработки.

Роль термообработки в формировании свойств дисков

Наиболее распространёнными режимами термообработки являются:

• Отжиг – применяется для рекристаллизации структуры стали после деформации. Температура обычно составляет 600–700 °C, продолжительность – до 2 часов в зависимости от толщины заготовки. Это повышает пластичность и уменьшает твёрдость, облегчая последующую обработку и формование.
• Нормализация – используется при изготовлении дисков из углеродистых сталей. Деталь нагревается до 850–900 °C, а затем охлаждается на воздухе. В результате достигается равномерное распределение зерна и оптимальный баланс между прочностью и ударной вязкостью.
• Закалка и отпуск – применяются в случаях, когда необходимы высокие механические характеристики. Закалка проводится при 850–950 °C с последующим быстрым охлаждением в масле или воде, затем следует отпуск при 150–600 °C для снижения хрупкости.

Особое внимание уделяется контролю температурных режимов. Малейшие отклонения могут привести к неравномерному распределению внутренних напряжений, что увеличивает риск микротрещин или потери геометрической стабильности в процессе эксплуатации.

Для алюминиевых сплавов термообработка проводится по иной схеме. После штамповки осуществляется искусственное старение при 150–200 °C, способствующее упрочнению за счёт выделения мелкодисперсных фаз в структуре сплава. Это особенно актуально для дисков, изготовленных из сплава AlMgSi (6061 или аналогичных).

Комплексная термообработка позволяет:

1. Увеличить предел текучести на 15–30 %.
2. Снизить остаточные напряжения, способствующие образованию трещин.
3. Повысить стабильность формы при динамических нагрузках.
4. Продлить срок службы изделия в условиях переменных температур и агрессивной среды.

Пренебрежение термической обработкой или её упрощение ведут к ухудшению эксплуатационных характеристик, особенно при высоких скоростях и нагрузках, характерных для современных транспортных средств.

Контроль качества и дефекты при производстве штампованных дисков

Контроль качества штампованных дисков осуществляется на каждом этапе технологического цикла – от приемки металла до финальной проверки готового изделия. Первостепенное внимание уделяется геометрическим параметрам – биению, дисбалансу и точности отверстий. Допуски измеряются с применением координатно-измерительных машин и шиномонтажных шаблонов, отклонения фиксируются с точностью до сотых миллиметра.

Одной из критичных зон контроля является толщина стенки и равномерность штамповки. При нарушении параметров усилия прессования возможно появление локальных утонений, которые выявляются с помощью ультразвуковых толщиномеров. Такие дефекты могут не проявиться визуально, но значительно снижают ресурс диска при эксплуатации.

На стадии термообработки проводится проверка механических свойств – твердости, прочности на разрыв и ударной вязкости. Отклонения свидетельствуют о нарушении температурного режима или времени выдержки. Испытания проводятся выборочно на контрольных образцах, вырезанных из партии.

Особое внимание уделяется визуальному контролю на наличие трещин, заусенцев, расслоений и окалины. Даже микротрещины, выявляемые капиллярным методом, могут стать причиной разрушения диска при эксплуатации. Для обнаружения внутренних дефектов применяется вихретоковый и магнитопорошковый контроль.

Финальный этап – балансировка и проверка на вибростенде. Небаланс даже в пределах 10 граммов требует корректировки путем сверления или приваривания компенсационных грузов. Только после успешного прохождения всех тестов партия дисков допускается к упаковке и отгрузке.

Покрытия и антикоррозийная защита штампованных дисков

Фосфатирование обеспечивает первичную защиту от коррозии и улучшает адгезию последующих слоёв. Обычно применяется цинк-фосфатная обработка с плотностью покрытия 1,5–3 г/м². После фосфатирования на поверхность наносится катафорезный (электрофоретический) грунт толщиной 20–25 мкм, обеспечивающий равномерное покрытие даже в труднодоступных местах и высокую стойкость к коррозионным испытаниям (более 1000 часов в солевом тумане по ASTM B117).

Финишное покрытие чаще всего представляет собой порошковую полиэфирную краску с высокой стойкостью к ультрафиолету и абразивному износу. Толщина слоя составляет 60–90 мкм. При необходимости эстетической или дополнительной защиты применяется двухслойная система: базовая эмаль и прозрачный лак. Для дисков, эксплуатируемых в регионах с повышенной влажностью или агрессивной средой, рекомендуется нанесение дополнительного цинк-алюминиевого покрытия методом термодиффузии или гальваники.

Контроль качества покрытий осуществляется методом измерения толщины (электромагнитный или вихретоковый способ), испытаниями на стойкость к коррозии, ударным нагрузкам и адгезии (тест решёткой по ISO 2409). Недопустимы дефекты типа отслаивания, пузырения и микротрещин, так как они ускоряют коррозионные процессы.

Для обеспечения долговечности покрытия важны параметры предварительной подготовки поверхности: обезжиривание, травление и нейтрализация. Нарушение одного из этапов снижает срок службы защитного слоя и повышает риск образования очагов коррозии на ранних стадиях эксплуатации.

Экономические аспекты выбора материалов и процессов производства

Стоимость штампованных дисков во многом определяется выбором исходного металла. Наиболее экономически целесообразным остается использование низколегированных сталей с антикоррозийной обработкой, стоимость которых в 2–3 раза ниже по сравнению с алюминиевыми сплавами. Однако применение алюминия может быть оправдано в сегментах, где снижение массы критично для топливной экономичности автомобиля.

Расход материала при штамповке зависит от коэффициента использования металла (КИМ). Для рационального производства КИМ должен быть не ниже 0,75. Это достигается за счет оптимизации формы заготовки и минимизации отходов при штамповке. Например, переход от круглых к прямоугольным заготовкам с радиусами скругления может снизить потери на 8–10% при неизменной прочности конструкции.

Энергозатраты – ещё один ключевой фактор. Холодная штамповка требует значительных усилий пресса, однако исключает затраты на предварительный нагрев, что делает её предпочтительной при массовом производстве. При этом срок службы штампов должен быть не менее 100 000 циклов, чтобы оправдать инвестиции в оснастку. Использование покрытий на рабочей поверхности штампов позволяет увеличить ресурс до 150 000 циклов, снижая себестоимость единицы продукции.

Рационализация технологических операций влияет на общие трудозатраты. Сокращение этапов до минимально необходимого набора (резка, формовка, термообработка, покрытие) позволяет уменьшить производственные издержки до 12% по сравнению со стандартными многостадийными схемами. Увеличение степени автоматизации также ведет к снижению себестоимости – каждые 10% прироста автоматизации снижают трудозатраты на 6–8%.

При расчете полной стоимости изделия необходимо учитывать также логистику материала. Например, сталь местного производства с меньшими логистическими издержками может оказаться более выгодной, чем импортный сплав даже при чуть худших прочностных характеристиках. Поэтому экономическая эффективность определяется не только характеристиками материала, но и его доступностью и стабильностью поставок.

Вопрос-ответ:

Почему для производства штампованных дисков чаще всего выбирают низкоуглеродистую сталь?

Низкоуглеродистая сталь обладает оптимальным сочетанием пластичности и прочности, что делает её пригодной для холодной штамповки. При деформации под давлением она не трескается и сохраняет геометрию изделия. Кроме того, она дешевле легированных сплавов и легко поддаётся сварке и последующей обработке, что снижает затраты на производство.

Какие этапы включает процесс изготовления штампованного диска?

Изготовление начинается с подготовки металлической заготовки: листовая сталь очищается, правится и нарезается. Затем следует холодная штамповка, в ходе которой формируются основные элементы диска: обод и центральная часть. После этого производится сварка компонентов, финишная механическая обработка и термообработка. Заключительный этап — нанесение защитного покрытия, как правило, методом катафореза или порошковой окраски.

Как влияет точность штамповки на ресурс диска?

Точность критична для обеспечения равномерного распределения нагрузки при вращении колеса. Если геометрия нарушена, возникают биения и неравномерный износ шин. Кроме того, неправильно отштампованные отверстия под крепёж снижают прочность посадки диска и могут привести к повреждению ступицы. Поэтому допуски контролируются на каждом этапе, особенно при изготовлении центральной части диска.

Существуют ли альтернативы стали в производстве штампованных дисков?

В редких случаях применяют алюминиевые сплавы, но это больше характерно для кованых и литых дисков, а не для штампованных. Штамповать алюминий технически возможно, однако экономически это невыгодно: материал дороже, а требуемое оборудование — сложнее. Кроме того, алюминиевые диски уступают стальным по ударной прочности при равной толщине материала, что особенно важно для недорогих автомобилей и условий плохих дорог.
