Литье алюминия в домашних условиях требует точного соблюдения техники безопасности и правильного выбора оборудования. Температура плавления алюминия составляет около 660 °C, что требует использования печи, способной разогреваться выше этого показателя. Для плавки часто используют электрические тигли или газовые горелки с керамическими тиглями, выдерживающими высокие температуры.
Формы для литья делают из песка с добавлением связующих или из металлических сплавов с высокой теплопроводностью. Важно учитывать тепловое расширение материала формы, чтобы избежать деформаций готовой детали. Перед заливкой расплавленного металла поверхность формы рекомендуется хорошо прогреть до 100–200 °C, чтобы снизить вероятность образования трещин.
Для успешного литья алюминия нужно обеспечить тщательную очистку и подготовку материала: удаление загрязнений и оксидной пленки с поверхности заготовок улучшает качество расплава. При заливке стоит контролировать скорость потока, чтобы минимизировать образование воздушных пузырей и дефектов в отливке.
Выбор и подготовка алюминиевого материала для плавки
Для домашнего литья алюминия подходят отходы и сплавы с чистым содержанием алюминия или с минимальным количеством примесей. Оптимально использовать алюминиевые детали от старых кастрюль, рам, оконных профилей или лома с маркировкой 99% Al. Избегайте материалов с краской, пластиком или резиной – их необходимо полностью удалить перед плавкой.
Перед загрузкой алюминия в тигель следует провести визуальный и тактильный осмотр, чтобы убрать следы коррозии, грязь и масло. При необходимости зачистите поверхность металлической щеткой или наждачной бумагой.
Для улучшения качества расплава и снижения содержания оксидов рекомендуется:
- Использовать куски алюминия размером от 2 до 5 см – они плавятся равномернее и быстрее;
- Разделять материалы по типу сплава, если известно их происхождение, чтобы избежать образования хрупких фаз;
- Удалять остатки краски или изоляции механическим способом или растворителями;
- Просушивать подготовленные куски при температуре около 100 °C, чтобы убрать влагу, способную вызвать вспенивание расплава;
- Опционально использовать флюсы на основе хлористых или фтористых солей для удаления окислов в процессе плавки.
При загрузке металла в тигель кладите алюминий слоями, не уплотняя слишком плотно. Оставляйте пространство для выхода газов и поддержания равномерного нагрева. Следите за отсутствием загрязнений – любые посторонние включения ухудшат качество отливки и могут привести к пористости.
Подготовка формы: материалы и техника изготовления
Для литья алюминия подходят формы из огнеупорных материалов, выдерживающих температуру плавления алюминия (около 660 °C). Чаще всего используют песчаные формы на основе кварцевого песка с глиной или специальные огнеупорные смеси. Песок должен быть просеян и высушен, чтобы избежать появления пузырьков и дефектов на поверхности отливки.
При изготовлении песчаной формы формообразующий элемент (модель) обкладывают песком с добавлением 3–5% глины и небольшого количества воды для связывания. Смесь тщательно утрамбовывают вокруг модели для точной передачи деталей. Для предотвращения прилипания модели применяют разделительные вещества, например, тальк или графитовую пыль.
Альтернативой является изготовление форм из металлических сплавов или огнеупорных силикатных масс, но для домашнего литья они сложнее и дороже. Для многоразового использования применяют металлические формы с термостойкими покрытиями, например из стали с керамическим слоем.
Перед заливкой форму обязательно очищают от пыли и остатков разделительных материалов. Для равномерного охлаждения и снижения напряжений в отливке рекомендуют предусмотреть вентиляционные каналы и стержни, если форма сложной конфигурации.
Техника изготовления требует точного соблюдения размеров модели и контроля утрамбовки песка, чтобы избежать усадочных трещин и дефектов. После формирования форма должна выдерживаться минимум 1 час при комнатной температуре для полного затвердевания глины.
Важным этапом является проверка герметичности формы. Небольшие трещины или пустоты приводят к вытеканию расплава и браку. Для контроля формы можно использовать простое сжатие и визуальный осмотр поверхности.

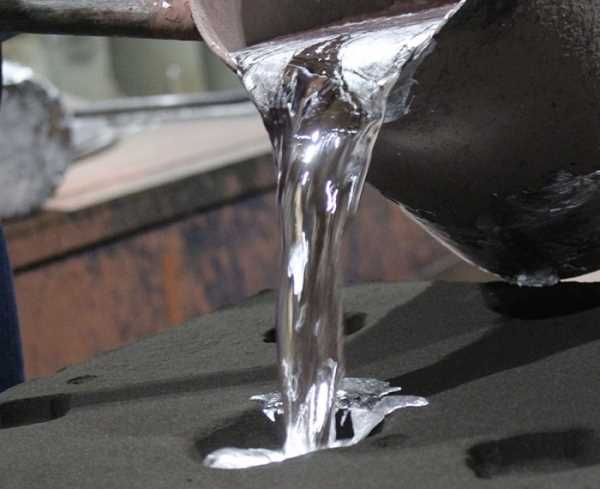

Безопасность при работе с расплавленным алюминием
Температура плавления алюминия составляет около 660 °C, контакт с расплавом вызывает мгновенные ожоги третьей степени. Работать следует в огнеупорных перчатках, способных выдерживать высокую температуру, и защитной одежде из плотной ткани без синтетики, чтобы избежать воспламенения.
Обязательно использовать закрытую обувь из негорючих материалов и защитные очки с боковой защитой, чтобы предупредить попадание брызг металла в глаза. Маска или респиратор защитят дыхательные пути от пыли и газов, выделяющихся при плавке, особенно при использовании лигатур или загрязненного алюминия.
Расплавленный металл нельзя лить во влажные формы – пар моментально вызовет взрыв и выброс брызг. Форма должна быть полностью сухой и хорошо прогретой. Рабочее место должно быть оборудовано противопожарным средством, например огнетушителем класса D или песком для засыпки мелких возгораний металла.
При подготовке и заливке расплава нельзя торопиться – резкие движения повышают риск разбрызгивания. Расплав следует заливать медленно, равномерно, держа контейнер близко к форме, чтобы минимизировать падение металла с высоты.
Не допускается присутствие посторонних без средств защиты в рабочей зоне. После завершения заливки расплавленного алюминия нельзя оставлять емкости с металлом без присмотра до полного остывания и затвердевания.
Оборудование для плавки алюминия в домашних условиях
Для плавки алюминия в домашних условиях потребуется оборудование, обеспечивающее достижение температуры выше 660 °C – температуры плавления алюминия. Главные компоненты включают плавильную печь, тигель, горелку и средства безопасности.
- Плавильная печь: чаще всего используется индукционная или газовая печь с рабочей камерой из огнеупорного материала (например, шамотного кирпича или керамической массы). Для самостоятельного изготовления подойдет муфельная печь на основе металлической бочки с теплоизоляцией и газовой горелкой.
- Тигель: ёмкость для расплава. Оптимально использовать графитовые, кремнийкарбидные или специальные огнеупорные тигли. Металлические тигли быстро разрушаются при высокой температуре и не подходят.
- Газовая горелка:
- Термометр для плавки:
- Инструменты для заливки:
- Средства безопасности:
Важно расположить оборудование на ровной негорючей поверхности, обеспечить хорошую вентиляцию и свободное пространство для безопасной работы.
Процесс плавки алюминия: температурный режим и контроль
Температура плавления алюминия составляет примерно 660 °C. Для качественного расплавления необходимо прогревать материал до 720–750 °C, чтобы обеспечить полное расплавление и устранить примеси.
Важно не превышать температуру свыше 800 °C, так как это вызывает чрезмерное окисление и образование шлаков, ухудшающих качество отливки.
Температуру плавления контролируют с помощью термостойких пирометров или термопар. Рекомендуется проводить измерения регулярно, каждые 5–10 минут, чтобы избежать перегрева или недостаточного нагрева.
Перед заливкой расплав нужно аккуратно перемешать, чтобы равномерно распределить тепло и удалить воздушные пузырьки. При этом следует следить, чтобы температура не упала ниже 700 °C, иначе металл будет вязким и плохо заполнит форму.
Расплавленный алюминий лучше всего заливать в форму при температуре около 700–730 °C. Более низкая температура затрудняет заливку, более высокая ведет к браку из-за излишнего окисления.
Для предотвращения быстрого охлаждения и растрескивания формы рекомендуется подогревать ее до 150–200 °C перед заливкой.

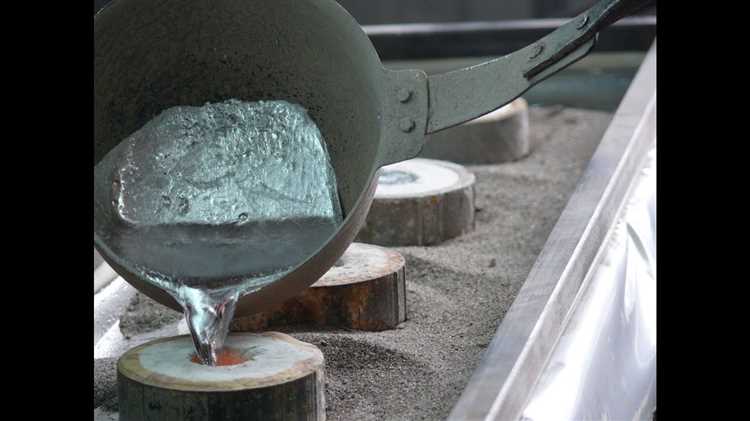

Техника заливки расплавленного алюминия в форму
Перед заливкой проверьте, что форма полностью сухая и очищена от пыли и посторонних частиц. Влага в форме при контакте с расплавом вызовет образование пара и разбрызгивание металла.
Температура алюминия при заливке должна быть в диапазоне 700–750 °C, чтобы обеспечить хорошую текучесть и минимизировать образование пористости. Используйте тигель с изоляционным покрытием для поддержания стабильной температуры расплава.
Держите ковш или тигель максимально близко к заливочному отверстию формы, чтобы снизить падение температуры расплава в воздухе и уменьшить разбрызгивание. Удерживайте расплав под контролем, избегая резких движений.
Заливку выполняйте равномерно и плавно, без рывков, обеспечивая заполнение всех полостей формы. Старайтесь не создавать завихрений в металле, чтобы предотвратить образование пустот и дефектов.
Если форма имеет несколько заливочных каналов, начните с самого нижнего, постепенно переходя к верхним, чтобы избежать воздушных ловушек внутри отливки.
После завершения заливки дайте металлу остыть в форме до температуры около 200 °C, прежде чем снимать форму или извлекать отливку, чтобы избежать деформаций и трещин.
Использование защитных перчаток и одежды с огнеупорными свойствами обязательно для предотвращения ожогов и других травм при работе с расплавленным алюминием.

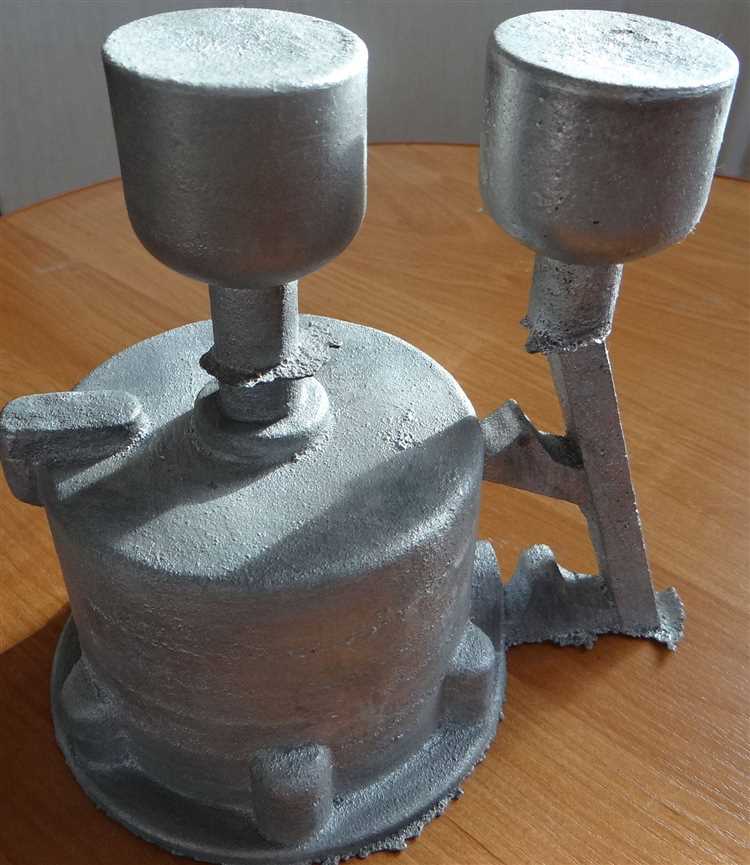

Охлаждение и извлечение отливки из формы
После заливки расплавленного алюминия в форму важно обеспечить равномерное охлаждение для предотвращения внутренних напряжений и деформаций. Обычно время охлаждения зависит от размера детали: для небольших отливок до 300 г достаточно 10–15 минут, для крупных – от 30 минут до часа.
Температура отливки при извлечении должна опуститься примерно до 150–200 °C, чтобы металл стал достаточно прочным, но не застыл полностью внутри формы. Быстрое извлечение после затвердевания снижает риск прилипаний и повреждений.
Извлечение начинается с аккуратного раскрытия формы, если она разборная. Для несъемных форм применяют лёгкое постукивание по стенкам или использование деревянных лопаток для отделения отливки. Металлические инструменты с острыми краями не рекомендуются, чтобы не повредить поверхность.
После извлечения отливку следует оставить на открытом воздухе для полного охлаждения до комнатной температуры. При крупных деталях можно использовать вентиляцию для ускорения процесса без риска термических трещин.
Если используется песчаная форма, остатки смеси аккуратно удаляют с поверхности щёткой или продувкой сжатым воздухом. Для повышения качества поверхности отливки применяют дополнительную механическую обработку или шлифовку.
Обработка и доработка готовой алюминиевой детали
После извлечения отливки из формы удалите литниковую систему и облой с помощью угловой шлифовальной машины с абразивным диском или ручного напильника. Работайте в защитных очках и перчатках, чтобы избежать травм.
Для удаления мелких заусенцев применяйте металлическую щётку или наждачную бумагу зернистостью 120-240. При необходимости устранения неровностей поверхности переходите к шлифовке наждачной бумагой с зерном 320-600 для получения гладкой фактуры.
Если требуется придать деталям точные размеры или выполнить отверстия, используйте дрель с соответствующими сверлами по металлу. Скорость вращения выбирайте не выше 1500 об/мин, чтобы избежать перегрева алюминия и деформаций.
Для более точной механической обработки подходит ручной или стационарный фрезер с твердосплавными инструментами. При фрезеровке охлаждайте зону обработки для предотвращения закоксовывания стружки и перегрева детали.
Для полировки применяйте фетровые круги с пастами ГОИ или специальными алмазными пастами. Это улучшит внешний вид и снизит шероховатость поверхности до уровня Ra 0.2–0.4 мкм.
После всех операций рекомендуется обезжирить деталь спиртовым раствором или ацетоном перед нанесением защитных покрытий.
Для защиты от коррозии можно использовать анодирование в домашних условиях, применяя электролиз с раствором серной кислоты (10-15%) и напряжением 12-15 В. Процесс занимает от 30 до 60 минут в зависимости от требуемой толщины слоя.
Если анодирование не планируется, нанесите акриловый или полиуретановый лак с помощью кисти или распылителя для повышения износостойкости и защиты от окисления.
Вопрос-ответ:
Какие материалы нужны для самостоятельного литья алюминия в домашних условиях?
Для работы понадобятся алюминиевый лом или отработанные детали, которые можно переплавить, форма для заливки, термостойкие перчатки и защитные очки. Также потребуется источник высокой температуры — например, электрическая или газовая печь, тигель для расплавления металла, а также инструменты для очистки и обработки отливки после застывания.
Как правильно подготовить форму для литья, чтобы избежать дефектов на поверхности отливки?
Форму важно тщательно очистить от пыли и остатков предыдущих отливок. Если используется песчаная форма, её нужно хорошо уплотнить и слегка увлажнить, чтобы избежать трещин. При применении металлических или керамических форм следует смазать их специальным разделительным составом, чтобы металл не прилипал. Недостаточная подготовка формы часто приводит к появлению раковин, трещин и неровностей на изделии.
Как контролировать температуру алюминия во время плавления и заливки?
Температура плавления алюминия примерно 660°C, но для заливки рекомендуется поддерживать расплав около 700–750°C. Контроль температуры можно осуществлять с помощью пирометра или термостойкого термометра. Перегрев приводит к окислению и ухудшению качества металла, а недостаточный нагрев вызывает неполное заполнение формы и дефекты отливки. Важно не допускать резких перепадов температуры во время заливки, чтобы избежать внутренних напряжений в металле.
Какие меры безопасности следует соблюдать при работе с расплавленным алюминием дома?
Работа с расплавленным металлом требует защиты глаз и кожи, поскольку капли расплава вызывают серьезные ожоги. Нужно использовать термостойкие перчатки, защитный фартук и очки или маску с защитой от яркого света и брызг. Помещение должно хорошо проветриваться, а рядом нельзя размещать легковоспламеняющиеся материалы. Также стоит иметь под рукой средства для тушения пожара, подходящие для работы с металлическими горючими веществами.
Загрузка...
