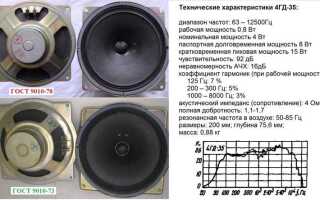

Напряжение, подаваемое на динамик, напрямую влияет на амплитуду колебаний звуковой катушки и, как следствие, на громкость и форму звукового сигнала. При стандартной эксплуатации в бытовой акустике переменное напряжение, поступающее на динамик, может колебаться в пределах от 0,1 до 10 В RMS, в зависимости от уровня громкости и выходной мощности усилителя. Пиковые значения в моменты звуковых всплесков могут достигать 20–30 В, особенно в случае усилителей класса AB.
В режиме низкой громкости (до 1 В RMS) напряжение часто оказывается недостаточным для полноценного раскачивания диффузора, особенно при высокой добротности системы, что сказывается на искажении звука в низкочастотном диапазоне. При превышении номинального напряжения, указанного в технических характеристиках динамика, возрастает риск перегрева катушки и появления нелинейных искажений. Например, для 8-омного динамика мощностью 20 Вт предельное эффективное напряжение составляет примерно 12,6 В RMS.
Работа с усилителем класса D предполагает подачу импульсного сигнала с высокой скважностью, где действующее напряжение может достигать аналогичных значений, но нагрузка на катушку распределяется иначе. В этом случае рекомендуется использовать динамики с повышенной термостойкостью и устойчивостью к пиковым значениям до 40 В.
При тестировании динамиков важно учитывать длительность подачи напряжения: кратковременные пики не вызывают перегрева, в то время как устойчивое превышение номинального уровня уже через 10–15 секунд может повредить изоляцию обмотки. При выборе усилителя и построении схемы следует ориентироваться на реальные амплитудные характеристики аудиосигнала, а не только на паспортную мощность компонентов.

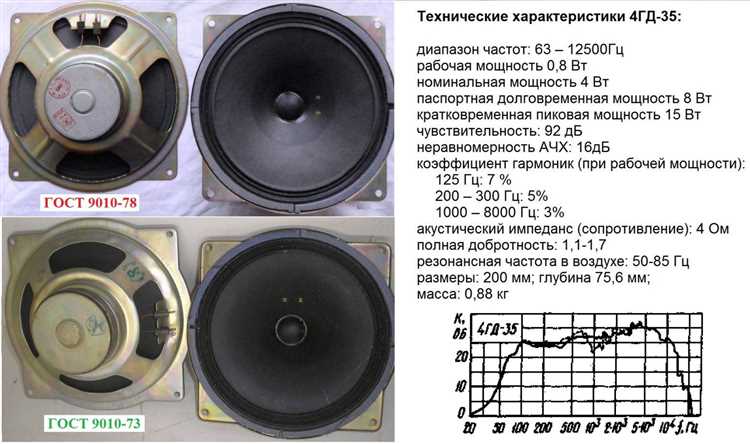

Какое напряжение подается на динамик при воспроизведении музыки
Во время воспроизведения музыки напряжение на выходе усилителя, подаваемое на динамик, изменяется в широком диапазоне в зависимости от амплитуды аудиосигнала. В бытовых условиях для акустических систем с сопротивлением 4–8 Ом среднеквадратичное (RMS) напряжение обычно составляет 1,5–8 В. Пиковые значения могут достигать 10–25 В в зависимости от громкости, чувствительности колонок и мощности усилителя.
Типовая музыка обладает переменной динамикой, где фоновый уровень сигнала может держаться в пределах 0,5–2 В RMS, а кратковременные пики – до 4–5 раз выше. Напряжение формируется переменным током, чередующимся с частотой аудиосигнала, а не постоянным напряжением. Поэтому на динамике нет стабильного значения – оно постоянно колеблется синхронно с аудиоволной.
Уровень напряжения напрямую зависит от выходной мощности усилителя. Например, усилитель мощностью 50 Вт на нагрузку 8 Ом при полной громкости выдает около 20 В RMS. Однако при обычной громкости задействуется лишь часть мощности, и фактическое напряжение редко превышает 4–6 В RMS.
Для оценки напряжения в реальных условиях используют осциллограф или True RMS мультиметр, подключенный параллельно динамику. Измерения показывают кратковременные всплески до 15–20 В на высоких частотах и мощных басах, особенно в электронной и рок-музыке.
Если усилитель работает в режиме клиппинга, напряжение выходит за допустимые пределы и формирует обрезанную форму сигнала. Это опасно для катушки динамика, так как среднеквадратичное напряжение возрастает, а рассеивание мощности превышает номинальные параметры.
Для безопасной работы рекомендуется не превышать напряжение, соответствующее мощности динамика. Например, для 8-омной системы мощностью 30 Вт допустимо около 15,5 В RMS. При использовании усилителей без ограничителей по пикам следует контролировать уровень сигнала при помощи аттенюаторов или лимитеров.
Напряжение на динамике при подключении к усилителю без сигнала
В состоянии покоя, когда на вход усилителя не подаётся аудиосигнал, на выходе может присутствовать постоянное напряжение. Это напряжение известно как смещение покоя (DC offset) и определяется схемотехникой усилителя.
Для транзисторных усилителей постоянное напряжение на выходе обычно не превышает ±100 мВ. У качественных моделей оно находится в пределах ±10 мВ. Значения свыше 200 мВ могут указывать на неисправность, разбалансировку каскадов или деградацию компонентов.
Присутствие постоянного напряжения на выходе влияет на динамик следующим образом:
- Смещение катушки из центрального положения, что вызывает механическую нагрузку на подвес;
- Постоянный нагрев обмотки, особенно при высоком уровне смещения;
- Снижение ресурса работы при длительном воздействии высокого DC offset.
Чтобы проверить напряжение в состоянии покоя:
- Отключить входной сигнал;
- Включить усилитель и дать ему прогреться 5–10 минут;
- Измерить мультиметром напряжение на клеммах выхода относительно земли.
Если напряжение превышает 100 мВ, желательно проверить усилитель или использовать выходные конденсаторы (в усилителях, допускающих такую схему), чтобы исключить подачу постоянного тока на динамик.
Некоторые усилители (в основном классов D и T) могут иметь особые особенности, включая наличие импульсных компонентов на выходе даже без входного сигнала. Такие схемы обычно снабжены фильтрами, устраняющими эти эффекты, но для точной оценки требуется осциллограф.
Изменение напряжения на динамике в зависимости от громкости
Напряжение на выходе усилителя, подаваемое на динамик, напрямую зависит от установленного уровня громкости. При увеличении громкости растёт амплитуда выходного сигнала, а вместе с ней – и напряжение на клеммах динамика. Это напряжение переменное, и его пиковые значения могут существенно различаться в зависимости от мощности усилителя и сопротивления акустической системы.
Например, при сопротивлении динамика 8 Ом и выходной мощности 1 Вт среднеквадратичное напряжение составляет около 2,83 В. При увеличении громкости до 10 Вт напряжение возрастает до 8,94 В. Пиковые значения при синусоидальном сигнале будут выше примерно в 1,41 раза. Это означает, что при 10 Вт пиковое напряжение может достигать около 12,6 В.
Если усилитель рассчитан на работу с 4-омными нагрузками, то при той же мощности напряжение будет ниже. Так, для 10 Вт на 4 Ом требуется всего 6,32 В среднеквадратичного напряжения, а пиковое значение – около 8,94 В. Это необходимо учитывать при подборе компонентов, особенно в автомобильной аудиосистеме, где применяются низкоомные динамики и мощные усилители.
Изменение громкости влияет не только на амплитуду сигнала, но и на тепловую нагрузку на звуковую катушку. При длительном воспроизведении на высокой громкости увеличенное напряжение приводит к росту тока и, как следствие, к перегреву динамика. Это может вызвать искажения и выход из строя при недостаточной вентиляции или плохом теплоотводе.
Для контроля изменения напряжения можно использовать осциллограф или True RMS мультиметр. При этом важно измерять сигнал на реальной нагрузке, а не в холостом режиме. Измерения на выходе усилителя без подключённого динамика не отражают реальной картины, так как не учитывают реактивные свойства звуковой катушки.
Пиковое напряжение на динамике при кратковременных перегрузках
Во время кратковременных перегрузок на выходе усилителя могут возникать резкие скачки напряжения, превышающие номинальные значения, рассчитанные для динамика. Эти пики, продолжительностью в миллисекунды, способны достигать 30–50 В RMS на 8-омной нагрузке, особенно при работе с усилителями класса D с высокой выходной мощностью.
Такие импульсы часто появляются при воспроизведении коротких звуков с высокой атакой – например, ударных или синтетических басов. При некорректной настройке лимитеров и отсутствии защиты по напряжению на выходе усилителя, динамик может получить механическое или тепловое повреждение.
Реальная величина пикового напряжения зависит от коэффициента усиления, формы сигнала и предельной выходной мощности усилителя. Например, при использовании усилителя с пиковой мощностью 1000 Вт на 8 Ом возможны кратковременные амплитуды до 89 В, что превышает безопасные пределы большинства динамиков.
Для защиты динамиков рекомендуется использовать ограничители уровня (peak limiters), обеспечивающие обрезку сигнала выше допустимого порога. Также важно контролировать сигнал на предмет клиппинга, так как искажения увеличивают длительность пиков, усиливая нагрев звуковой катушки.
Тестирование оборудования с использованием генератора импульсов и осциллографа позволяет заранее определить, при каких условиях возникают опасные пики напряжения. Это особенно актуально при построении систем звукоусиления для живых выступлений и клубных инсталляций, где резкие перегрузки неизбежны.
Роль импеданса динамика в формировании подаваемого напряжения
Импеданс динамика непосредственно влияет на величину напряжения, подаваемого с усилителя. В аудиотехнике под импедансом обычно подразумевается полное сопротивление катушки на рабочей частоте, выраженное в омах. Типовые значения – 4, 6 или 8 Ом.
Усилитель подаёт сигнал с определённой выходной мощностью. При фиксированной мощности, чем выше импеданс динамика, тем больше должно быть напряжение на его клеммах:
- Для 4 Ом: при 10 Вт требуется ~6,32 В;
- Для 8 Ом: при тех же 10 Вт требуется ~8,94 В.
Если подключить динамик с меньшим импедансом, чем предусмотрено, усилитель будет нагружен сильнее, возрастёт ток, и в ряде случаев это приведёт к перегреву выходных каскадов. При завышенном импедансе нагрузка на усилитель снижается, но подаваемое напряжение может не обеспечить требуемую громкость.
Импеданс не остаётся постоянным на всех частотах. В реальных условиях он колеблется в зависимости от конструкции динамика и частоты сигнала. Например:
- На резонансной частоте импеданс может кратно превышать номинальный.
- В диапазоне 1–5 кГц импеданс обычно ближе к паспортному значению.
Это означает, что при воспроизведении сигнала с широким частотным спектром напряжение на динамике будет колебаться не только из-за изменений амплитуды, но и из-за варьирующегося импеданса. Усилители с отрицательной обратной связью частично компенсируют эти колебания, но полностью устранить влияние частотных изменений импеданса невозможно.
При подборе усилителя важно учитывать минимальное значение импеданса используемой акустики, а не только номинальное. Это гарантирует стабильную работу схемы без перегрузки. Например, если импеданс падает до 3 Ом на определённых частотах, усилитель, рассчитанный строго на 8 Ом, может не справиться с токовой нагрузкой.
Оптимальное согласование импеданса акустической системы и выходного каскада усилителя позволяет избежать лишних искажений, сохранить стабильность напряжения и продлить срок службы оборудования.
Напряжение на динамике при тестировании синусоидальным сигналом
При подаче синусоидального сигнала на динамик измеряемое напряжение строго зависит от частоты и амплитуды тестового сигнала, а также импеданса динамика. В диапазоне низких частот импеданс динамика близок к номинальному значению (обычно 4 или 8 Ом), что обеспечивает стабильное напряжение, пропорциональное подаваемой мощности.
С увеличением частоты импеданс динамика начинает расти из-за индуктивных свойств катушки, что приводит к повышению напряжения на клеммах динамика при сохранении постоянной выходной мощности усилителя. Этот эффект особенно заметен в области высоких частот – свыше 5 кГц.
Для точного измерения напряжения необходимо использовать осциллограф с высокочастотной полосой пропускания и предусмотреть корректировку амплитуды с учетом импеданса нагрузки. Рекомендуется тестировать сигнал на уровнях, не превышающих номинальную мощность динамика, чтобы избежать перегрузок и искажений.
При синусоидальном тестировании полезно фиксировать пик-фактор сигнала, так как реальные музыкальные сигналы имеют более высокий пик-фактор, что влияет на реальные значения напряжения и мощности. Для контроля напряжения на динамике используют RMS-значение, отражающее эффективное напряжение, более релевантное для оценки рабочих условий.
Важным моментом является учет фазового сдвига между током и напряжением на динамике, возникающего из-за реактивных компонентов. Это влияет на точность измерений и расчет мощности, особенно при высоких частотах.
Таким образом, при тестировании синусоидальным сигналом следует контролировать амплитуду, частоту, учитывать изменения импеданса и фазовые сдвиги для корректного определения напряжения на динамике и оценки его работы в различных режимах.
Как определить допустимое напряжение для конкретной модели динамика
Определение допустимого напряжения начинается с анализа технической документации на динамик. В характеристиках обычно указываются номинальная мощность и импеданс. Допустимое напряжение рассчитывается по формуле: U = √(P × R), где U – напряжение в вольтах, P – мощность в ваттах, R – импеданс в омах.
Например, для динамика с номинальной мощностью 50 Вт и сопротивлением 8 Ом допустимое напряжение составит: U = √(50 × 8) = √400 = 20 В. Это значение является ориентиром для максимального напряжения без риска повреждения катушки.
Важно учитывать, что номинальная мощность – это мощность, при которой динамик может работать длительное время без ухудшения параметров. Пиковое напряжение может быть выше, но не более чем на 20–30%, и только кратковременно.
При отсутствии точных данных производителя допустимо ориентироваться на мощность RMS, а не на пиковую мощность. RMS (среднеквадратичное значение) отражает реальную энергию сигнала и лучше показывает нагрузку на динамик.
При расчёте напряжения также следует учитывать частотный диапазон и форму сигнала. Синусоидальный сигнал проще анализировать, однако музыкальные сигналы и шумы могут создавать пики выше расчетных значений, что требует дополнительного запаса по напряжению.
Для проверки напряжения в реальных условиях используют осциллограф и вольтметр с достаточной частотной полосой. Измерения проводят при максимальной громкости и проверяют, не превышает ли амплитуда рассчитанное напряжение.
В случае отсутствия документации или сомнений рекомендуется снижать подаваемое напряжение на 10–15% от расчетного, чтобы избежать теплового перегрева и механических повреждений динамика.
Влияние типа усилителя на амплитуду выходного напряжения на динамике
Разные классы усилителей обеспечивают различные уровни выходного напряжения и влияют на динамические характеристики звука. Усилители класса A работают с постоянным током в выходном каскаде, обеспечивая минимальные искажения, но имеют низкий КПД и ограниченный максимальный выходной уровень напряжения из-за тепловых потерь.
Усилители класса AB комбинируют свойства классов A и B, повышая эффективность и позволяя достигать большей амплитуды выходного напряжения при сохранении приемлемого уровня искажений. Это делает их популярными для аудиосистем с динамиками средней мощности.
Класс D использует импульсно-широтную модуляцию, обеспечивая высокий КПД свыше 90%, что позволяет выдавать высокое амплитудное напряжение без значительного нагрева. Однако качество выходного сигнала сильно зависит от схемы фильтрации, искажения могут увеличиваться при недостаточной фильтрации.
При выборе усилителя для конкретного динамика важно учитывать его номинальное напряжение и импеданс. Усилитель должен обеспечивать амплитуду выходного напряжения, не превышающую максимально допустимую для динамика, чтобы избежать повреждений. Рекомендуется использовать усилитель с запасом по выходной мощности около 20-30%, что позволит безопасно достигать необходимых уровней громкости без клиппинга.
В системах с низкоомными динамиками (4 Ом и ниже) усилители класса D предпочтительнее за счет эффективности и способности выдавать высокое выходное напряжение без перегрева. Для высокоомных нагрузок (8 Ом и выше) класс AB остается оптимальным вариантом, обеспечивая стабильную амплитуду с низкими искажениями.
Вопрос-ответ:
Как меняется напряжение на динамике при переходе от слабого сигнала к максимальной громкости?
При увеличении уровня входного сигнала напряжение на выводах динамика растёт пропорционально амплитуде сигнала. На малой громкости напряжение невысокое, обычно в пределах нескольких вольт. При увеличении громкости амплитуда напряжения достигает максимально допустимых значений, ограниченных возможностями усилителя и характеристиками динамика. При слишком высокой громкости возможно появление искажений и перегрузка, что сопровождается резким скачком напряжения, способным повредить динамик.
Как влияет тип усилителя на форму и амплитуду напряжения, подаваемого на динамик?
Разные классы усилителей (А, В, AB, D) имеют особенности формирования выходного сигнала. Усилители класса А обеспечивают наиболее чистую форму сигнала с минимальными искажениями, что проявляется в более «гладком» напряжении на динамике, но при этом их КПД низкий. Усилители класса D работают с широтно-импульсной модуляцией, что может приводить к пульсациям напряжения на высокой частоте, однако амплитуда основного сигнала сохраняется. Влияние типа усилителя отражается на качестве и стабильности напряжения, что сказывается на звучании.
Можно ли измерить напряжение на динамике в процессе его эксплуатации без риска повредить устройство?
Измерение напряжения на динамике во время работы возможно, но требует соблюдения осторожности. Лучше использовать высокоомный мультиметр или осциллограф с подходящим входным сопротивлением, чтобы минимально влиять на цепь. При измерениях необходимо избегать коротких замыканий и слишком высоких уровней сигнала, которые могут повредить оборудование. Также важно учитывать, что импульсные искажения могут затруднить точное определение напряжения.
Как определяется максимально допустимое напряжение для динамика и что происходит при его превышении?
Максимально допустимое напряжение указывается производителем и связано с параметрами катушки и конструкции динамика. Превышение этого значения ведёт к перегреву и механическим повреждениям. Высокое напряжение может вызвать разрыв звуковой катушки, деформацию подвеса или повреждение диффузора. Поэтому важно не допускать длительной работы динамика на напряжениях выше указанного порога, чтобы сохранить его работоспособность.
Почему напряжение на динамике при подключении к усилителю без сигнала не равно нулю?
Даже при отсутствии звукового сигнала на выходе усилителя может присутствовать постоянное или переменное напряжение малого уровня. Это связано с особенностями схемы усилителя, наличием постоянного смещения, паразитными помехами или шумами. Такое напряжение обычно незначительно и не влияет на работу динамика, однако при неисправностях усилителя оно может возрастать, вызывая нежелательные эффекты, например, посторонние шумы.
Почему напряжение на динамике отличается при работе с разными типами звуковых сигналов?
Напряжение на динамике зависит от характера звукового сигнала, который подается на вход усилителя. Например, при подаче синусоидального сигнала напряжение будет изменяться плавно и предсказуемо, тогда как при импульсных или сложных музыкальных сигналах оно может резко меняться и достигать пиковых значений, превышающих среднее напряжение. Кроме того, форма сигнала влияет на скорость изменения напряжения, что отражается на работе динамика и его электромеханических характеристиках.
