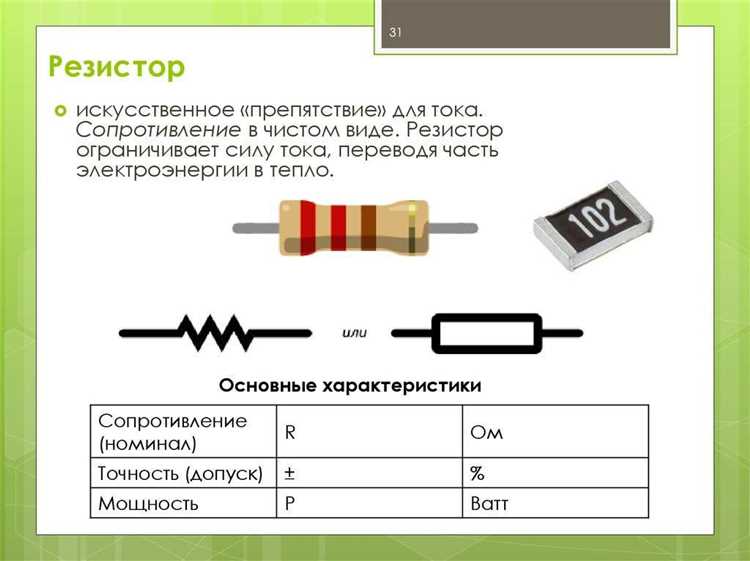

Сопротивление резистора зависит от совокупности физических характеристик материала, его геометрии и условий эксплуатации. Основополагающим параметром является удельное сопротивление вещества, выражающееся в Ом·м. Например, удельное сопротивление меди составляет 1,68×10-8 Ом·м, тогда как у нихрома – 1,10×10-6 Ом·м. Использование материалов с высокой стабильностью удельного сопротивления позволяет минимизировать температурные и временные отклонения характеристик.
Длина и поперечное сечение проводника прямо влияют на сопротивление: чем больше длина и меньше площадь сечения, тем выше сопротивление. В расчетах применяется формула R = ρ·L/A, где R – сопротивление, ρ – удельное сопротивление, L – длина, A – площадь поперечного сечения. Изменение геометрии, даже в пределах сотых долей миллиметра, приводит к ощутимому смещению параметров в маломощных цепях.
Температурный коэффициент сопротивления (TCR) определяет, насколько сильно меняется сопротивление при колебаниях температуры. У металлов он положительный, что означает рост сопротивления с повышением температуры, у полупроводников – отрицательный. При выборе резисторов для схем с высокой точностью необходимо учитывать этот коэффициент: например, для металлопленочных резисторов он составляет около ±50 ppm/°C, в то время как у углеродных может достигать ±500 ppm/°C.
Дополнительное влияние оказывают токовая нагрузка, степень теплового отвода и стабильность окружающей среды. При длительной работе в условиях повышенной влажности возможно постепенное изменение сопротивления из-за деградации материала. Также важно учитывать допустимую мощность: превышение номинала вызывает тепловой дрейф, а затем и разрушение резистивного слоя.
Как температура влияет на сопротивление резистивных материалов
Сопротивление большинства резистивных материалов увеличивается с ростом температуры. Это связано с ростом амплитуды тепловых колебаний атомов кристаллической решетки, что затрудняет движение носителей заряда. Для металлических проводников температурный коэффициент сопротивления (ТКС) положителен. Например, у меди он составляет примерно +0,004 °C⁻¹. Это означает, что при повышении температуры на каждые 10 °C сопротивление увеличивается на 4%.
У неметаллических материалов, таких как углерод, наблюдается обратная зависимость. Их ТКС отрицателен, и сопротивление уменьшается при нагревании. Такая особенность используется в термисторах типа NTC, применяемых в цепях температурной стабилизации и защиты.
При проектировании цепей важно учитывать, что при длительной работе устройства в условиях повышенной температуры сопротивление может выйти за допустимые пределы. Для компенсации температурных изменений применяют сплавы с минимальным ТКС, такие как манганин и константан. У манганина ТКС составляет около 0,00002 °C⁻¹, что позволяет сохранять стабильное сопротивление даже при значительном нагреве.
Для высокоточных схем рекомендуется использовать прецизионные резисторы с температурной стабилизацией, отклонение сопротивления которых при температурных колебаниях не превышает 5–10 ppm/°C. Это особенно критично в измерительных приборах и аналоговых схемах с высокой чувствительностью.
Роль длины и сечения проводника в изменении сопротивления
Электрическое сопротивление проводника прямо пропорционально его длине и обратно пропорционально площади поперечного сечения. Это соотношение описывается формулой:
R = ρ × (L / A)
где R – сопротивление, ρ – удельное сопротивление материала, L – длина проводника, A – площадь его поперечного сечения.
- Увеличение длины проводника в 2 раза приводит к удвоению сопротивления при неизменном сечении.
- При уменьшении сечения в 3 раза сопротивление возрастает в 3 раза, если длина и материал постоянны.
Практические рекомендации:
- Для снижения сопротивления в цепях постоянного тока используйте провода с минимально допустимой длиной.
- При передаче больших токов выбирайте проводники с увеличенным сечением – это уменьшает тепловые потери.
- Избегайте неоправданного удлинения дорожек на печатных платах – каждый лишний миллиметр увеличивает сопротивление, особенно в сигнальных цепях высокой частоты.
В системах, где критична точность сопротивления (например, в измерительных приборах), даже небольшие изменения длины или сечения могут повлиять на параметры схемы. Поэтому расчет ведется с учетом допуска на геометрию проводников.
Как чистота и состав материала изменяют сопротивление резистора
Сопротивление напрямую зависит от удельного сопротивления материала, используемого в резисторе. Удельное сопротивление меди с чистотой 99,999% составляет 1,68×10⁻⁸ Ом·м, тогда как при снижении чистоты до 99,5% оно возрастает до 1,75×10⁻⁸ Ом·м. Даже незначительные примеси, особенно серы, кислорода или железа, увеличивают рассеивающие процессы носителей заряда, что ухудшает проводимость.
В резисторах, рассчитанных на стабильную работу при температурных колебаниях, применяются сплавы, устойчивые к термическому дрейфу. Манганин (сплав меди, марганца и никеля) обладает удельным сопротивлением около 4,2×10⁻⁷ Ом·м и минимальным температурным коэффициентом сопротивления. Любое отклонение от точного состава манганина нарушает баланс кристаллической решётки, изменяя его электрофизические свойства и, как следствие, стабильность сопротивления.
Чистота материала влияет и на шумовые характеристики. В углеродистых резисторах примеси металлов, таких как цинк или алюминий, увеличивают уровень так называемого 1/f-шума, особенно критичного в прецизионной электронике. При производстве рекомендуется использовать исходное сырьё с содержанием посторонних элементов не более 0,01% по массе.
Для резисторов точного класса (0,1% и выше) допустимые отклонения состава и чистоты материала строго регламентированы. Использование стандартизированных сплавов с подтверждённой гомогенностью и термообработкой снижает вероятность микроскопических дефектов, приводящих к нестабильному сопротивлению во времени.
Влияние окисления и коррозии на параметры резистора
Окисление токопроводящих элементов резистора приводит к увеличению контактного сопротивления. Например, у проволочных резисторов на основе сплавов никеля и хрома при образовании оксидной пленки сопротивление может возрастать до 5–10% от номинала в течение первых 1000 часов эксплуатации при повышенной влажности.
Рекомендации: применять резисторы с металлизацией, устойчивой к коррозии (например, SnAg вместо чистого олова), использовать лаковые покрытия с высокой пароизоляцией, исключать эксплуатацию в средах с высокой концентрацией солей или кислотных паров.
Даже кратковременное воздействие влаги при транспортировке без герметизации приводит к росту сопротивления на 2–3%, особенно у изделий класса допуска ±1% и выше.

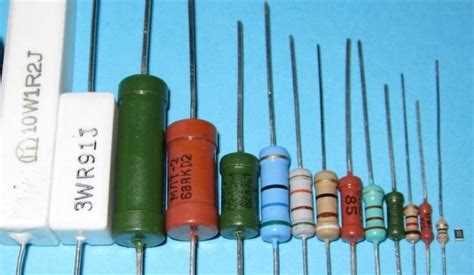

Как монтаж и пайка изменяют сопротивление в цепи
Некачественная пайка может ввести в цепь паразитное сопротивление от 10 до 200 мОм. Особенно критично это при токах выше 1 А, когда даже небольшие добавочные сопротивления вызывают падение напряжения и перегрев. Точечные контакты с неполным смачиванием припоем увеличивают переходное сопротивление, особенно при использовании сплавов с высоким содержанием свинца или недостаточной температуре жала.
Окислы на контактных площадках печатной платы повышают сопротивление соединения на 30–70 %, особенно при использовании бессвинцового припоя. Необходимо использовать флюсы с активными восстановителями и предварительную зачистку площадок.
Чрезмерный нагрев во время пайки повреждает токопроводящие дорожки, что приводит к увеличению сопротивления участка цепи. Перегрев меди (свыше 260 °C) снижает её проводимость, особенно на тонких слоях (менее 35 мкм). Для контроля температуры рекомендуется использовать паяльные станции с калиброванным термоконтролем.
Механическое напряжение в зоне пайки, вызванное изгибами платы или натяжением проводников, формирует микротрещины. Они увеличивают контактное сопротивление на 0,1–0,5 Ом, что критично в низкоомных цепях.
Для обеспечения стабильного сопротивления после пайки необходим контроль качества соединений методом омметрии с точностью не менее 1 мОм. Также рекомендуется проводить термоциклирование готовых плат для выявления нестабильных соединений.
Влияние частоты сигнала на сопротивление в переменном токе
Сопротивление резистора в цепи переменного тока зависит не только от его материала и геометрии, но и от частоты подаваемого сигнала. При увеличении частоты возникают дополнительные эффекты, влияющие на общий импеданс.
Основным фактором изменения сопротивления является эффект скин-эффекта – распределение тока с уменьшением глубины проникновения в проводник при росте частоты. На частотах от десятков килогерц и выше эффективное сечение проводника уменьшается, что приводит к возрастанию активного сопротивления. Например, для медного проводника сечением 1 мм² при частоте 1 МГц скин-эффект может увеличить сопротивление более чем в два раза по сравнению с постоянным током.
Резисторы с проволочной намоткой особенно чувствительны к скин-эффекту. В таких устройствах на частотах свыше 100 кГц сопротивление может увеличиваться на 20–50%. Для снижения этого влияния применяют специальные конструкции с плоскими или лентами проводника.
Параллельно с скин-эффектом проявляется паразитная индуктивность намоток резисторов, создающая реактивное сопротивление, пропорциональное частоте. Это влияет на фазовый сдвиг и снижает точность резисторов в высокочастотных цепях.
Для частот выше 1 МГц рекомендуется использовать резисторы с низкой индуктивностью, например, пленочные или металлооксидные. Они сохраняют стабильное сопротивление и минимизируют влияние реактивных элементов.
При проектировании цепей переменного тока с высокими частотами следует учитывать: увеличенное сопротивление из-за скин-эффекта, индуктивные свойства резисторов и необходимость выбора специализированных компонентов с соответствующими параметрами, проверенными в рабочем диапазоне частот.
Вопрос-ответ:
Какие параметры резистора оказывают влияние на его сопротивление?
Основные параметры, влияющие на сопротивление резистора, — это материал проводника, его длина и площадь поперечного сечения, а также температура. Например, чем длиннее проводник, тем выше сопротивление, а большее сечение снижает сопротивление. Также разные материалы обладают разной удельной проводимостью, что существенно отражается на значении сопротивления.
Как температура влияет на сопротивление резистора и почему это происходит?
С увеличением температуры сопротивление резистора, выполненного из металла, как правило, возрастает. Это связано с тем, что при нагревании атомы в проводнике начинают интенсивнее колебаться, создавая дополнительные препятствия для движения электронов. В результате их поток замедляется, что приводит к увеличению сопротивления.
Почему у резисторов из разных материалов сопротивление отличается при одинаковых размерах?
Каждый материал обладает своей удельной сопротивляемостью — свойством, определяющим, насколько сильно он противодействует прохождению электрического тока. Даже если размеры резисторов одинаковы, резистор из материала с высокой удельной сопротивляемостью покажет большее сопротивление, чем из материала с низкой. Например, углеродные резисторы обычно имеют выше сопротивление, чем металлические при равных габаритах.
Можно ли изменять сопротивление резистора без изменения его физических размеров?
Да, изменение сопротивления возможно за счет изменения температуры или выбора другого материала с отличной удельной сопротивляемостью. Также существуют специальные резисторы с регулируемым сопротивлением, у которых сопротивление можно менять с помощью механических настроек или электрического воздействия без изменения размеров.
