Паяльник, рассчитанный на питание от 12 вольт, часто используется в полевых условиях, при ремонте электроники в автомобиле или в местах, где отсутствует доступ к сети 220 В. Его преимущество – универсальность: он может работать от аккумулятора, блока питания или автомобильного прикуривателя.
Для самостоятельного изготовления потребуется нихромовая проволока с сопротивлением 5–10 Ом/м, керамическая или стеклотекстолитовая трубка диаметром 4–6 мм, медный стержень для жала, термостойкий клей или паста, а также провод с термостойкой изоляцией (например, ПТФЭ). Оптимальное сопротивление нагревательного элемента должно находиться в диапазоне 3–5 Ом для стабильной работы от источника 12 В при токе до 4 А.
Перед сборкой важно рассчитать необходимую длину проволоки, исходя из закона Ома: R = U² / P, где U = 12 В, а P – желаемая мощность паяльника (обычно 20–40 Вт). Для 30 Вт сопротивление должно быть около 4,8 Ом. При использовании нихрома с сопротивлением 10 Ом/м потребуется отрезок длиной примерно 48 см.
Учитывая температурные нагрузки, корпус и изоляция должны выдерживать нагрев до 300–400 °C. Нагревательный элемент размещается внутри корпуса, жало фиксируется в центре, обеспечивая равномерный прогрев. Обязательна термоизоляция между нагревателем и ручкой.
Собранный паяльник можно подключать к гелевому аккумулятору 12 В, автомобильной сети или лабораторному блоку питания. Для регулировки температуры рекомендуется использовать регулятор мощности на базе ШИМ-контроллера или понижающий преобразователь с регулировкой напряжения.
Выбор типа нагревательного элемента для паяльника 12 В
Нагревательный элемент – ключевая часть паяльника, от которой зависит скорость нагрева и стабильность температуры. При питании от источника 12 В критичными становятся параметры сопротивления, тепловой инерции и совместимости с жалом. Подходящие варианты ограничены, так как необходимо соблюсти баланс между эффективностью и безопасной мощностью.
- Нихромовая спираль – доступный и проверенный вариант. При сопротивлении около 3–5 Ом при 12 В выделяется мощность 30–50 Вт, достаточная для бытового и мелкого радиомонтажа. Спираль наматывается на керамический или слюдяной сердечник с теплоизоляцией. Недостаток – возможный перегрев и длительный разогрев.
- Керамический элемент (PTC) – саморегулирующийся нагреватель с положительным температурным коэффициентом. Устойчив к перегреву, поддерживает температуру в пределах 250–350 °C. Идеален при работе без термостата. Необходим корпус с хорошей теплопередачей к жалу.
- Углеродистые элементы – менее распространены, но подходят для компактных решений. Обладают высоким сопротивлением, требуют герметизации и теплоотвода. Чаще используются в самодельных паяльниках из подручных средств, например, из резисторов большой мощности (5–10 Вт).
Оптимальной для большинства задач является нихромовая проволока диаметром 0,3–0,5 мм, намотанная с шагом 1–1,5 мм на сердечник длиной 4–6 см. Это обеспечивает выходную температуру 300–400 °C при напряжении 12 В и потреблении около 40 Вт.
Выбор нагревателя должен учитывать доступность компонентов, требуемую мощность и устойчивость к перегрузкам. Рекомендуется измерять сопротивление собранного элемента до подключения и проверять мощность по формуле: P = U² / R, где U = 12 В.
Какие материалы и инструменты понадобятся для сборки
Для изготовления паяльника на 12 В потребуется спираль из нихромовой проволоки диаметром 0,3–0,5 мм. Длина подбирается исходя из необходимого сопротивления: для потребления около 1,5 А при 12 В требуется около 8 Ом, что соответствует примерно 60–80 см нихрома в зависимости от диаметра.
Жалo можно изготовить из медной проволоки диаметром 3–5 мм. Медь легко поддается обработке, обладает хорошей теплопроводностью и устойчивостью к коррозии при пайке. Конец жала следует заострить, а соединение с нагревательной спиралью выполнить плотно, без люфтов.
В качестве корпуса подойдет трубка из жаростойкого материала, например, керамики или нержавеющей стали. Диаметр – 6–8 мм, длина – 6–10 см. Внутрь вставляется жало и спираль, изолированная слюдяной или керамической прокладкой.
Для электрической изоляции необходимо использовать слюду или термостойкую керамическую втулку. Обычные пластиковые изоляторы непригодны – они плавятся при высоких температурах.
Провода питания должны иметь силиконовую термоизоляцию, выдерживающую нагрев до 200 °C. Сечение – не менее 0,75 мм² для исключения потерь и перегрева. Длина подбирается с учетом удобства эксплуатации.
В качестве ручки можно использовать корпус старого паяльника, толстую термостойкую трубку или текстолитовый держатель. Главное – обеспечить теплоизоляцию от нагревательного узла.
Из инструментов понадобятся паяльник (временный), отвертки, кусачки, плоскогубцы, напильник, мультиметр для проверки сопротивления, а также термостойкий клей или керамическая паста для фиксации элементов внутри корпуса.
Схема подключения и принцип работы самодельного паяльника
Основу схемы составляет нагревательный элемент, подключённый напрямую к источнику постоянного напряжения 12 В через переключатель и ограничивающий резистор. В качестве нагревателя чаще всего применяют нихромовую спираль или мощный резистор с сопротивлением 1–5 Ом и мощностью от 10 Вт. Такое сопротивление обеспечивает рабочую температуру жала в пределах 300–400 °C.
Принцип работы заключается в преобразовании электрической энергии в тепловую за счёт сопротивления нагревательного элемента. При подаче напряжения начинается разогрев спирали, тепло передаётся жалу, которое выходит на рабочую температуру за 20–40 секунд. При отключении питания происходит естественное охлаждение.
Для повышения точности пайки можно добавить регулятор мощности – например, на основе ШИМ-контроллера с полевым транзистором. Это позволяет управлять температурой жала без перегрева компонентов и экономить ресурс нагревателя.
Изготовление жала и крепление к нагревателю
Для жала рекомендуется использовать медную проволоку диаметром от 3 до 5 мм. Медь обеспечивает хорошую теплопроводность и легко поддается обработке. Длина заготовки – около 50 мм, из которых 10–15 мм формируются под рабочую часть.
Конец проволоки зачищается напильником и придается форма конуса или лопатки в зависимости от предполагаемых задач. При необходимости жало можно облужить до сборки – это улучшит тепловой контакт с припоем и предотвратит окисление.
Для крепления к нагревателю в корпусе нагревательного элемента (например, керамического или нихромового) сверлится отверстие диаметром, соответствующим толщине жала с небольшим натягом. Жало вставляется плотно, без люфта. Если используется керамический нагреватель, отверстие можно выполнить в латунной гильзе, надетой на него.
Фиксация осуществляется прижимным винтом или жаростойким термоклеем на основе керамики. Прижимной способ предпочтительнее, так как он обеспечивает возможность замены жала без демонтажа всего устройства.
После установки жала важно убедиться, что оно выступает за пределы нагревателя на 10–15 мм – это необходимо для эффективной передачи тепла и удобства пайки.
Сборка корпуса паяльника из подручных материалов
Для изготовления корпуса подойдет толстостенная ручка от старого маркера, алюминиевая трубка диаметром 10–12 мм или корпус от неисправного паяльника. Внутреннее пространство должно обеспечивать плотную посадку нагревателя и изоляцию от внешних стенок.
Если используется пластик, он должен выдерживать температуру до 150 °C. В противном случае корпус начнет деформироваться. Алюминиевые или латунные трубки предпочтительнее, так как обеспечивают теплоотвод и сохраняют форму при нагреве.
Для фиксации нагревательного элемента внутри корпуса можно использовать термостойкую керамическую втулку или кусок слюдяной трубки. Детали должны входить с усилием, но без риска повреждения обмотки.
Рукоятка изготавливается из дерева, текстолита или термостойкой пластмассы. Подойдет обрезок черенка диаметром 20–25 мм и длиной около 10 см. Внутри сверлится канал под корпус нагревателя, после чего он фиксируется эпоксидной смолой или двумя винтами с термостойкими шайбами.
Провод подключается через втулку или пластиковый ввод, чтобы исключить заломы и короткие замыкания. Рядом устанавливается зажим для ограничения натяжения кабеля – подойдет хомут или металлическая скоба, зафиксированная шурупами внутри ручки.
После окончательной сборки корпус необходимо проверить на наличие зазоров, острых кромок и плохих контактов. Все элементы должны быть жестко закреплены, исключая люфты и вибрации во время работы.

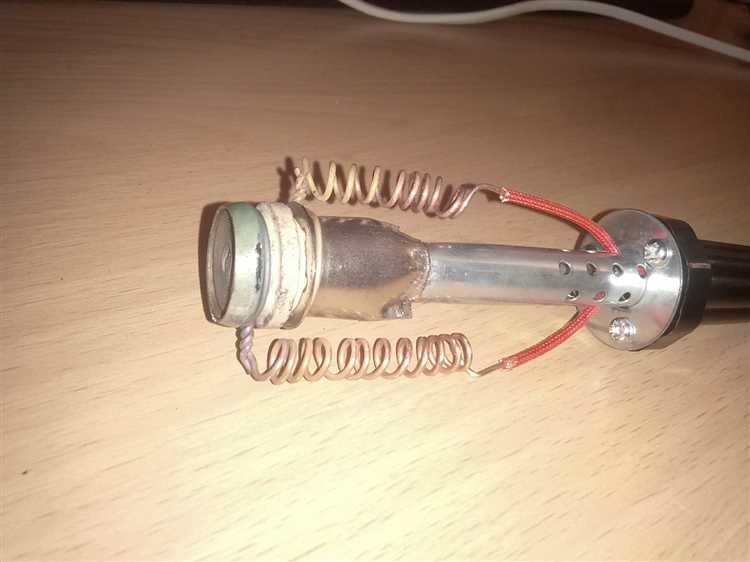

Подключение к блоку питания или аккумулятору
Для паяльника на 12 В важно обеспечить стабильное питание с допустимым током не менее 3 А. При использовании блока питания выбирайте модель с выходным напряжением ровно 12 В и током не ниже 3-5 А, чтобы избежать падения напряжения и перегрева.
Подключение осуществляется через разъемы с минимальным сопротивлением контактов – например, штекер типа «банан» или клеммы типа «крокодил». Рекомендуется использовать провод с сечением не менее 1,5 мм² для снижения потерь и перегрева. Для защиты от короткого замыкания и перегрузки целесообразно добавить предохранитель на 3-5 А.
Если питание от аккумулятора, предпочтительны свинцово-кислотные или литий-ионные батареи с напряжением 12 В. Для литиевых аккумуляторов необходим балансир и контроллер заряда, чтобы исключить перезаряд и глубокий разряд, что продлит срок службы. Время работы паяльника зависит от емкости аккумулятора и тока нагрева (обычно 3-5 А).
Рекомендуется предусмотреть выключатель или кнопочный переключатель для включения/выключения паяльника без отключения блока питания, что удобно при работе и снижает износ контактов.
Проверка работоспособности и устранение возможных проблем
Подключите паяльник к источнику питания 12 В, используя мультиметр для контроля напряжения на контактах нагревательного элемента. При правильном подключении сопротивление жала должно соответствовать расчетному значению (обычно 1–3 Ом). Если сопротивление значительно выше или ниже, замените нагреватель.
Включите питание и измерьте ток. Для типового паяльника на 12 В он должен составлять 3–6 А. При токе выше нормы возможен короткий замыкание или повреждение изоляции, при токе ниже – плохой контакт или повреждение нагревательного элемента.
Проверьте нагрев жала через 30–60 секунд. Температура должна достигать 250–350 °C. Если нагрев слишком слабый, убедитесь в качестве контактов, отсутствии окисления и правильной полярности подключения (если применимо).
При отсутствии нагрева проверьте целостность провода и пайки, особенно в местах крепления жала. Частая причина – плохой контакт или трещины в проводах, вызванные механическими нагрузками.
Если нагреватель работает нестабильно, проверьте соединение с термостатом или регулятором температуры. Для простого паяльника без регулировки убедитесь в отсутствии повреждений на корпусе и элементах питания.
Для безопасности проверяйте корпус на отсутствие коротких замыканий между проводами и металлическими частями. Используйте тестер в режиме прозвонки, чтобы исключить утечки тока.
Если после всех проверок паяльник не достигает рабочей температуры, замените нагревательный элемент или блок питания. Используйте только стабилизированные источники с достаточным током, чтобы избежать перегрева или повреждения.
Вопрос-ответ:
Какие материалы и детали нужны для сборки паяльника на 12 В своими руками?
Для изготовления паяльника потребуется нагревательный элемент с рабочим напряжением 12 В, жало из меди или латуни, изоляционные материалы для корпуса, провод с подходящим сечением, термостойкая ручка или материал для корпуса, а также элементы крепления (винты, пружины). Желательно иметь блок питания или аккумулятор на 12 В с достаточной силой тока для стабильной работы. Набор инструментов включает паяльник, пассатижи, нож и мультиметр для проверки соединений.
Как правильно выбрать нагревательный элемент для паяльника на 12 вольт?
Нагревательный элемент должен выдерживать работу при напряжении 12 В и обеспечивать необходимую мощность для быстрого нагрева жала — обычно это от 20 до 30 Вт. Можно использовать специальный керамический или нихромовый нагреватель, а также детали от старых паяльников или нагревательных устройств. Важно учитывать сопротивление элемента, чтобы он не перегревался и не выходил из строя при подключении к источнику питания на 12 В.
Какие основные ошибки могут возникнуть при сборке такого паяльника, и как их избежать?
Частые проблемы включают неправильное подключение проводов, что приводит к отсутствию нагрева, использование неподходящих материалов для корпуса, вызывающих перегрев или оплавление, а также недостаточную изоляцию, которая может стать причиной короткого замыкания. Чтобы избежать ошибок, следует тщательно проверять электрические соединения мультиметром, использовать термостойкие материалы и обеспечивать надежное крепление жала и нагревателя. Также важно правильно подобрать сечение проводов, чтобы избежать перегрева.
Как проверить работоспособность самодельного паяльника на 12 В перед началом пайки?
После сборки нужно подключить паяльник к источнику питания 12 В и замерить напряжение и ток мультиметром. Жало должно быстро нагреваться до рабочей температуры (около 250-300 °C) в течение нескольких минут. Важно проверить отсутствие искр и запаха гари, а корпус не должен сильно нагреваться. Если нагрев происходит слишком медленно или неравномерно, следует проверить целостность нагревательного элемента и контактов. Также убедитесь, что все изоляции целы и нет коротких замыканий.
Можно ли использовать аккумулятор от автомобиля или другого источника на 12 В для питания такого паяльника?
Да, аккумулятор на 12 В подходит для питания самодельного паяльника, так как обеспечивает стабильное напряжение и достаточный ток. Однако нужно учитывать, что паяльник потребляет значительную мощность, что быстро разрядит аккумулятор. Для длительной работы лучше использовать источник питания с регулировкой или блок питания с защитой от перегрузок. При работе с аккумулятором важно соблюдать меры безопасности и избегать коротких замыканий.
Какие основные материалы нужны для изготовления паяльника на 12 вольт своими руками?
Для сборки самодельного паяльника понадобится несколько ключевых компонентов. В первую очередь — нагревательный элемент на 12 В, например, нихромовая спираль или готовый ТЭН подходящего сопротивления. Также необходимы медное жало, провод с хорошей термостойкой изоляцией, крепежные детали для фиксации жала и нагревателя, а корпус, который можно сделать из дерева, пластика или металла, чтобы обеспечить безопасность и удобство работы. Понадобятся инструменты для пайки и изоляции, например, термоклей или керамическая трубка для защиты нагревателя.
Как проверить, что самодельный паяльник работает правильно и безопасно?
После сборки паяльника важно проверить его работоспособность и безопасность. Сначала измерьте сопротивление нагревательного элемента мультиметром — оно должно соответствовать расчетному значению для 12 В. Затем подключите паяльник к источнику питания и наблюдайте за нагревом жала: оно должно быстро и равномерно нагреваться без запаха гари или искр. Обязательно проверьте, чтобы корпус не нагревался слишком сильно и не было оголённых проводов, которые могут вызвать короткое замыкание или удар током. Если при работе появляются признаки нестабильности, лучше отключить устройство и проверить все соединения и изоляцию.
