Датчик положения коленчатого вала (ДПКВ) обеспечивает синхронизацию работы двигателя внутреннего сгорания. Его задача – фиксировать положение и частоту вращения коленвала, передавая сигналы в блок управления двигателем (ЭБУ). Без этих данных невозможна точная подача топлива и искры в нужный цилиндр в нужный момент.
На большинстве современных автомобилей используется индуктивный или магниторезистивный тип ДПКВ. Первый формирует сигнал переменного тока на основе изменения магнитного поля при прохождении зубцов шестерни мимо сердечника. Второй работает с постоянным напряжением, выдавая более стабильный сигнал, особенно на низких оборотах.
Сигналы, поступающие с ДПКВ, используются ЭБУ для расчета угла опережения зажигания, фаз газораспределения и включения системы фазорегуляции. При сбоях в работе датчика двигатель может не запускаться, переходить в аварийный режим или работать нестабильно на холостом ходу.
Для диагностики датчика коленвала используют мультиметр, осциллограф или сканер OBD2. Критерии неисправности – отсутствие импульсов, нестабильная форма сигнала или нарушение частоты. Замена датчика требует точного позиционирования относительно зубчатого венца, так как даже минимальное смещение влияет на точность считывания.
Профилактика включает в себя регулярную проверку целостности проводки, чистоту разъема и отсутствие металлической стружки в районе чувствительного элемента. При обслуживании двигателя важно не допускать повреждения монтажного места ДПКВ и зубчатого венца, чтобы избежать ошибок в синхронизации.
Какие параметры двигателя отслеживает датчик коленвала
Датчик положения коленчатого вала (ДПКВ) фиксирует точное угловое положение и скорость вращения коленвала, что позволяет ЭБУ точно рассчитывать момент впрыска топлива и зажигания. Основной параметр, считываемый датчиком, – положение коленвала относительно верхней мёртвой точки (ВМТ) первого цилиндра. Это критично для синхронизации работы двигателя.
Скорость вращения коленчатого вала – ещё один ключевой параметр, получаемый от ДПКВ. Электронный блок управления использует эти данные для регулировки оборотов холостого хода, активации фаз газораспределения и корректировки топливоподачи в зависимости от нагрузки.
На основе сигналов с ДПКВ определяется фаза сжатия каждого цилиндра, что важно для двигателей с фазированным впрыском топлива. При наличии неисправности или нестабильного сигнала нарушается запуск двигателя, увеличивается расход топлива и снижается тяга.
Дополнительно, данные с датчика используются для диагностики пропусков зажигания. ЭБУ фиксирует неравномерность вращения коленвала, которая может быть связана с отсутствием воспламенения в одном из цилиндров, и заносит ошибку в память.
Для корректной работы ДПКВ важно поддерживать чистоту зубчатого венца маховика и надежность электрических соединений. Любое загрязнение или сбой в проводке приводит к искажению сигнала и нестабильной работе двигателя.

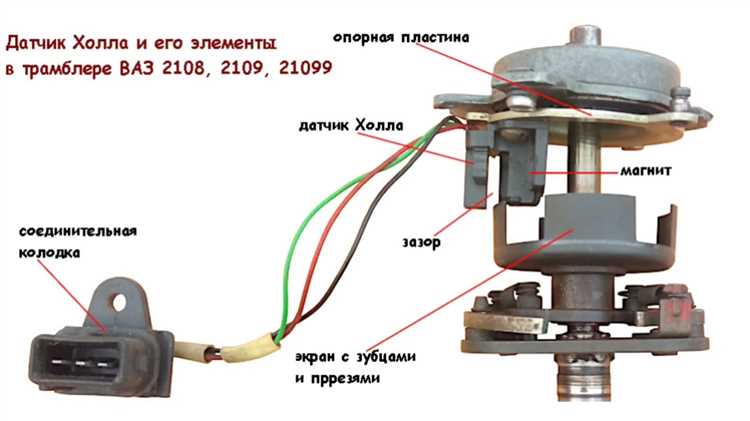

Как датчик определяет положение и частоту вращения коленвала
Датчик положения коленчатого вала (ДПКВ) регистрирует прохождение зубьев и пропусков на специальном зубчатом диске, закреплённом на коленвале. Этот диск, называемый задающим или реперным, обычно содержит 58 зубьев и два пропуска (так называемая система 60-2), что позволяет точно идентифицировать положение вала относительно верхней мёртвой точки (ВМТ).
Индуктивные и Hall-датчики – два наиболее распространённых типа ДПКВ. Индуктивный датчик создаёт переменное напряжение за счёт изменения магнитного потока при прохождении зубьев. Амплитуда сигнала зависит от скорости вращения коленвала. При этом форма сигнала – пилообразная, что требует точной калибровки и фильтрации в электронном блоке управления (ЭБУ).
Hall-датчик, в отличие от индуктивного, формирует прямоугольные импульсы, что упрощает их интерпретацию ЭБУ. Он особенно эффективен при низких оборотах двигателя и обеспечивает стабильность сигнала даже при запуске.
Частота вращения вычисляется на основе количества импульсов за заданный временной интервал. Например, при 1000 об/мин и 60-2 задающем диске, ЭБУ получает около 58 импульсов на каждый оборот – суммарно 1160 импульсов в минуту. Устройство отслеживает временные интервалы между импульсами и определяет текущую частоту вращения в реальном времени.
Для точного определения углового положения вала, ЭБУ использует момент прохождения «пропущенных» зубьев как ориентир. Это позволяет синхронизировать подачу топлива и момент зажигания с высоким уровнем точности, особенно в двигателях с фазированной системой впрыска и индивидуальными катушками зажигания.
Роль сигнала с датчика коленвала в работе системы зажигания
Сигнал, поступающий от датчика положения коленчатого вала (ДПКВ), играет ключевую роль в формировании точного момента зажигания. На его основе контроллер двигателя определяет текущую фазу рабочего цикла каждого цилиндра и рассчитывает оптимальное время подачи искры.
Момент зажигания должен совпадать с окончанием такта сжатия для каждого цилиндра. Ошибка даже в несколько градусов приводит к снижению КПД, детонации или перегреву. ДПКВ, регистрируя зубцы на шкиве коленвала, фиксирует угол поворота вала с высокой точностью – обычно до 1° при использовании 60-2 зубчатого венца.
Система зажигания получает от ЭБУ команду на срабатывание катушек именно в тот момент, когда поршень достигает ВМТ. Без достоверного сигнала от ДПКВ зажигание либо блокируется, либо работает в аварийном режиме с фиксированными углами опережения, что резко ухудшает динамику и увеличивает расход топлива.
При запуске двигателя ДПКВ первым формирует сигнал, необходимый для синхронизации. Если сигнал отсутствует или нестабилен, ЭБУ не активирует подачу искры, считая двигатель остановленным. Это защищает мотор от повреждений в случае неисправности системы датчиков.
Для стабильной работы зажигания рекомендуется контролировать исправность датчика и состояние его проводки. Нарушения экранировки, загрязнение магнитного элемента или механические повреждения могут приводить к ложным импульсам, нарушающим фазировку зажигания.
Влияние неисправного датчика коленвала на запуск двигателя
При выходе из строя датчика положения коленчатого вала (ДПКВ) электронный блок управления (ЭБУ) теряет информацию о текущем положении и скорости вращения коленвала. Это делает невозможным точное определение момента впрыска топлива и подачи искры, что критически важно для запуска двигателя.
Одна из наиболее характерных проблем – отсутствие запуска двигателя при прокрутке стартером. Стартер работает, но ЭБУ не получает сигнала с ДПКВ, и зажигание не активируется. При этом отсутствуют коды ошибок, указывающие прямо на неисправность ДПКВ, особенно если датчик вышел из строя частично – например, при нарушении изоляции обмотки или нестабильном контакте в разъёме.
Если датчик подаёт искажённый или прерывистый сигнал, запуск может быть затруднён: двигатель может «схватывать», но не запускаться, либо запуск будет происходить с большой задержкой. Такие симптомы часто сопровождаются колебаниями оборотов при запуске или нестабильной работой в первые секунды после запуска.
Для диагностики целесообразно использовать осциллограф: отсутствие характерной синусоиды от индуктивного датчика или неправильная форма сигнала – признак неисправности. Также стоит проверять сопротивление обмотки: значение ниже 500 Ом или выше 1500 Ом говорит о возможном повреждении.
При выявлении неисправности рекомендуется заменить ДПКВ на оригинальный или рекомендованный производителем аналог, так как даже незначительное отклонение параметров может повлиять на точность синхронизации.

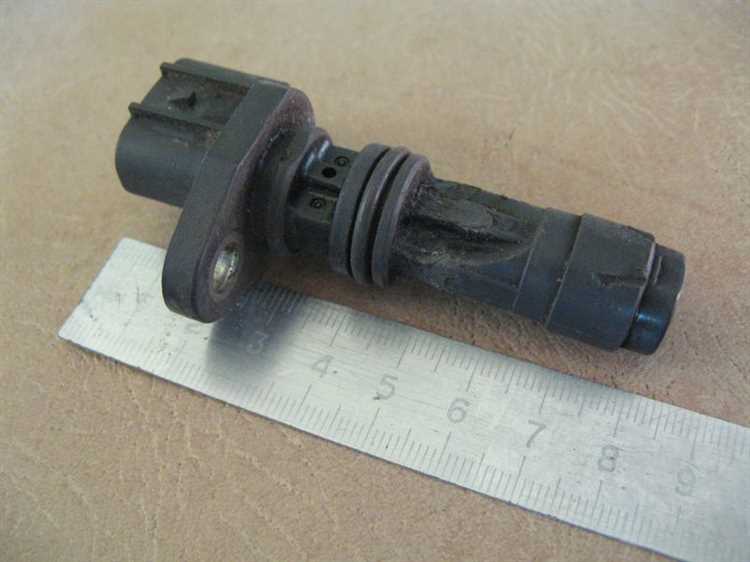

Чем отличаются индуктивный и Hall-датчик коленвала
Индуктивный и Hall-датчик используются для одной цели – определения положения и скорости вращения коленчатого вала, однако отличаются принципом действия, конструкцией и требованиями к подключению.
Индуктивный датчик основан на явлении электромагнитной индукции. При прохождении зубца реперного диска мимо сердечника в катушке индукцируется переменное напряжение. Амплитуда сигнала зависит от скорости вращения вала.
- Не требует внешнего питания
- Чувствителен к зазору между датчиком и диском
- При низких оборотах формирует слабый сигнал, что осложняет запуск двигателя
- Устойчив к радиопомехам
Датчик Холла работает по другому принципу: в его основе полупроводниковый элемент, изменяющий напряжение при наличии магнитного поля. Реперный диск оснащён чередующимися зонами, создающими пульсации магнитного поля, фиксируемые элементом Холла. Сигнал – прямоугольный, с постоянной амплитудой.
- Требует питания (обычно 5 или 12 В)
- Независим от скорости вращения – стабильный сигнал даже при запуске
- Меньше чувствителен к зазору между диском и сенсором
- Чувствителен к намагничиванию и электропомехам
При выборе замены или при диагностике важно учитывать тип датчика, так как индуктивные и Hall-сенсоры несовместимы по электрическим характеристикам. Подключение неправильного типа может привести к некорректной работе блока управления двигателем.
Как проверить датчик коленвала мультиметром без снятия
Для диагностики датчика коленвала без демонтажа потребуется цифровой мультиметр с функцией измерения сопротивления и напряжения. Проверка основывается на контроле целостности цепи и наличия сигнала при вращении коленвала.
Последовательность действий:
1. Установите мультиметр в режим измерения постоянного напряжения (DC Voltage).
2. Подключите щупы мультиметра к контактам разъема датчика коленвала: красный щуп к сигнальному проводу, черный – к массе (корпусу или «минусу» аккумулятора).
3. Попросите помощника медленно провернуть двигатель стартером. При исправном датчике на экране мультиметра появятся импульсы напряжения с амплитудой в пределах от 0,2 В до 12 В, в зависимости от типа и конструкции датчика.
Нормальное сопротивление для индуктивных датчиков обычно находится в диапазоне 500–1500 Ом. Если значение сильно отличается или мультиметр показывает разрыв цепи, датчик неисправен.
5. Если датчик типа Холла, измерьте напряжение питания на разъеме (обычно 5 В или 12 В) и проверьте наличие выходного сигнала при прокручивании коленвала.
| Действие | Режим мультиметра | Ожидаемый результат |
|---|---|---|
| Измерение сопротивления обмотки | Ом | 500–1500 Ом для индуктивного датчика; отсутствие обрыва цепи |
| Проверка напряжения питания | DC Voltage | 5 В или 12 В на контактах питания датчика Холла |
| Измерение выходного сигнала при вращении коленвала | DC Voltage | Импульсы напряжения от 0,2 В до 12 В в зависимости от типа датчика |
Проверка без снятия позволяет быстро оценить состояние датчика, исключить обрыв или короткое замыкание в проводке и выявить отсутствие сигнала при вращении коленвала.
Вопрос-ответ:
Для чего конкретно нужен датчик коленвала в системе управления двигателем?
Датчик коленвала фиксирует положение и скорость вращения коленчатого вала. Эта информация необходима для точного управления моментом впрыска топлива и зажигания, что обеспечивает стабильную работу двигателя и оптимальный расход топлива.
Как датчик коленвала передаёт данные на электронный блок управления (ЭБУ)?
Датчик преобразует механическое вращение коленвала в электрические сигналы. В зависимости от типа датчика, сигнал может быть переменным напряжением (индуктивный датчик) или цифровым импульсом (датчик Холла). Эти сигналы поступают в ЭБУ, который анализирует их для синхронизации работы двигателя.
Какие признаки указывают на неисправность датчика коленвала?
Основные симптомы — затруднённый запуск двигателя, перебои в работе мотора, нестабильные обороты или полный отказ запуска. В некоторых случаях появляется ошибка в системе диагностики, указывающая на сбой сигнала с датчика.
Можно ли проверить исправность датчика коленвала самостоятельно без съёма с двигателя?
Да, проверка возможна с помощью мультиметра или осциллографа через диагностический разъём. Измеряют наличие и характер сигнала при вращении коленвала. Для индуктивных датчиков проверяют напряжение переменного тока, для датчиков Холла — наличие импульсов. Точная диагностика помогает выявить неисправность без демонтажа.
Как влияет тип датчика коленвала на работу системы зажигания и впрыска топлива?
Индуктивные датчики формируют аналоговый сигнал, который зависит от скорости вращения вала, что может приводить к некоторой погрешности на низких оборотах. Датчики Холла создают стабильный цифровой сигнал, что улучшает точность управления впрыском и зажиганием, особенно при работе на холостом ходу и динамичном разгоне.
Как датчик коленвала влияет на работу двигателя автомобиля?
Датчик коленвала передает информацию о положении и скорости вращения коленчатого вала в блок управления двигателем. Эти данные необходимы для точного управления впрыском топлива и системой зажигания. Без корректного сигнала с датчика работа двигателя становится нестабильной: возможны перебои в подаче искры, снижение мощности и затрудненный запуск мотора.
Какие типы датчиков коленвала используются в современных автомобилях и в чем их отличие?
Существует два основных типа датчиков коленвала: индуктивные и датчики Холла. Индуктивные работают на принципе электромагнитной индукции и выдают переменный ток при прохождении зубьев металлического кольца рядом с катушкой. Датчики Холла используют эффект Холла и генерируют цифровой сигнал при прохождении зубцов. Индуктивные обычно более простые и надежные, но чувствительны к оборотам двигателя, а датчики Холла обеспечивают стабильный сигнал при любых оборотах и способны работать с низкими скоростями вращения.
