Керамические и электролитические конденсаторы применяются в электронных схемах для накопления и фильтрации электрической энергии, но отличаются по конструкции, характеристикам и области применения. Керамические конденсаторы изготавливаются на основе диэлектриков из керамики, обладают малыми утечками тока и стабильными параметрами при изменении температуры. Электролитические, в свою очередь, используют электролит в качестве одного из электродов и обладают значительно большей ёмкостью при тех же габаритах.
Основное различие заключается в диапазоне доступных ёмкостей: керамические компоненты охватывают значения от пикофарад до нескольких микрофарад, тогда как электролитические – от одного до нескольких тысяч микрофарад. Это делает их незаменимыми в блоках питания и фильтрации низкочастотных сигналов, где требуется высокая ёмкость.
Керамические конденсаторы отличаются низким эквивалентным последовательным сопротивлением (ESR), что позволяет применять их в высокочастотных схемах и в системах шумоподавления. Электролитические, напротив, имеют высокий ESR, что ограничивает их применение на высоких частотах, но не критично для цепей постоянного тока и низкой частоты.
При проектировании устройств важно учитывать полярность: электролитические конденсаторы являются полярными, неправильное подключение может привести к разрушению элемента. Керамические – неполярны и могут устанавливаться в любом направлении, что упрощает монтаж и исключает ошибки при пайке.
Срок службы у электролитических элементов ограничен высыханием электролита и может составлять от 1 000 до 10 000 часов при номинальной температуре. Керамические служат значительно дольше, не требуют специального обслуживания и обладают более высокой надёжностью при работе в условиях вибрации и термических колебаний.
Сравнение диапазонов емкостей и напряжений
Керамические и электролитические конденсаторы значительно различаются по диапазонам допустимых ёмкостей и рабочих напряжений, что напрямую влияет на выбор компонента в зависимости от требований схемы.
Керамические конденсаторы охватывают широкий диапазон малых и средних ёмкостей. В массовом производстве доступны номиналы от 1 пФ до 1 мкФ, реже до 10 мкФ. Такие значения подходят для высокочастотных фильтров, времязадающих цепей и развязки цифровых схем. По напряжению они варьируются от 6,3 В до 1000 В, однако стандартными являются значения до 100 В. При этом чем выше номинальное напряжение, тем больше физические размеры компонента.
Электролитические конденсаторы (в основном алюминиевые) применяются в цепях, требующих высокой ёмкости. Их диапазон начинается примерно от 0,47 мкФ и может достигать 10000 мкФ и более. Они востребованы в блоках питания, цепях сглаживания и накопления энергии. Рабочие напряжения – от 6,3 В до 450 В, но большинство моделей рассчитаны на напряжение до 100 В. В высоковольтных вариантах наблюдается значительное увеличение размеров и ограничение доступных ёмкостей.
Если необходимы компактные ёмкости при низком напряжении и высокой стабильности, предпочтение следует отдавать керамическим конденсаторам. При необходимости хранения значительного заряда или работы в цепях с пульсациями напряжения – лучше использовать электролитические, несмотря на их меньшую точность и ограниченную стабильность параметров.
Важно учитывать, что при выборе конденсатора необходимо оставлять запас по напряжению не менее 20–30% относительно максимально возможного в схеме, особенно для электролитических, склонных к деградации при превышении порога.
Влияние типа конденсатора на размеры и форм-фактор
Керамические конденсаторы отличаются компактностью благодаря отсутствию полярности и высокой диэлектрической проницаемости используемых материалов. Это позволяет изготавливать компоненты с малыми размерами при относительно высокой емкости, особенно в SMD-исполнении. Например, многослойные керамические конденсаторы с емкостью до 1 мкФ могут иметь габариты менее 2 мм в длину, что делает их оптимальными для монтажа на плотных печатных платах и в мобильных устройствах.
При проектировании плат важно учитывать не только физические размеры, но и высоту элементов. Керамические модели легко вписываются в низкопрофильные корпуса. Электролитические же требуют вертикального или горизонтального размещения с учетом вентиляции, особенно в мощных цепях с высокой температурной нагрузкой. Их ограниченная гибкость в плане форм-фактора делает их менее универсальными в современных устройствах со строгими ограничениями по пространству.
Выбор между типами конденсаторов по размеру следует делать с учетом не только электрических характеристик, но и механических ограничений устройства. Керамика предпочтительна там, где важна миниатюризация, электролит – в случаях, где необходима высокая емкость при допустимых габаритах.
Стабильность параметров при изменении температуры
Керамические конденсаторы, особенно с диэлектриками классов NP0 (C0G), демонстрируют минимальную температурную зависимость. При изменении температуры в диапазоне от -55 °C до +125 °C отклонение емкости обычно не превышает ±30 ppm/°C. Такие характеристики делают их предпочтительными в схемах, требующих высокой термостабильности – генераторах, фильтрах, прецизионных измерительных цепях.
Конденсаторы с диэлектриками классов X7R и Y5V чувствительнее к температурным колебаниям. У X7R емкость может изменяться до ±15 % в том же температурном диапазоне, а у Y5V – до -82 %. Такие модели допустимы в менее критичных по точности цепях, где колебания параметров не влияют на функциональность.
Электролитические конденсаторы обладают значительно меньшей стабильностью. При понижении температуры увеличивается внутреннее сопротивление (ESR), что может вызывать снижение фильтрующих свойств и ухудшение работы импульсных источников питания. Например, при переходе от +25 °C к -40 °C ESR может вырасти в 3–5 раз, а емкость снизиться на 20–40 % в зависимости от конкретного электролита.
Для температурного диапазона выше +85 °C электролитические конденсаторы подвержены ускоренному старению, что приводит к потере емкости и росту утечек. Поэтому при эксплуатации в условиях повышенных температур необходимо выбирать модели с запасом по температуре (например, рассчитанные на +105 °C или +125 °C) и учитывать снижение срока службы при каждом 10-градусном превышении номинала.
При проектировании устройств, чувствительных к термодрейфу, предпочтение следует отдавать керамическим NP0 или, в крайнем случае, X7R. Электролитические же подходят преимущественно для питания и блоков, где температурная стабильность вторична.
Особенности полярности и правильного подключения
Керамические конденсаторы – неполярные, и могут устанавливаться в цепь в любом направлении. Это упрощает монтаж и снижает вероятность ошибки при установке. Они не требуют специальной маркировки полярности, что делает их удобными для высокоплотного монтажа в автоматизированных сборочных линиях.
При проектировании печатных плат под электролитические конденсаторы следует предусматривать специальные обозначения на силовом и сигнальном слоях (например, «+» рядом с соответствующей площадкой), чтобы обеспечить правильную ориентацию при пайке. Для поверхностного монтажа важно также учитывать обозначение ключа на корпусе компонента и соответствие этому ключу на плате.
В цепях переменного тока использование электролитических конденсаторов допускается только в специальных биполярных исполнениях (например, неполярных электролитах), иначе при смене полярности конденсатор будет подвергаться разрушающему воздействию. Керамические конденсаторы, благодаря отсутствию полярности, подходят для переменного сигнала без ограничений.
При тестировании установленного конденсатора в цепи рекомендуется проверять его ориентацию согласно монтажной документации и полярности питающего напряжения. Ошибки подключения электролитических конденсаторов – одна из самых распространённых причин отказов в электронике.

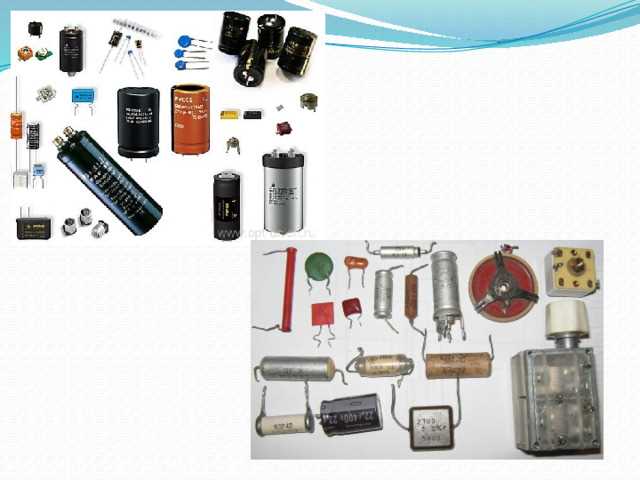

Поведение при высокочастотной работе
Керамические конденсаторы демонстрируют стабильную работу в диапазоне высоких частот благодаря минимальной эквивалентной последовательной индуктивности (ESL) и малому эквивалентному последовательному сопротивлению (ESR). Это делает их предпочтительными в ВЧ-фильтрах, цепях развязки и подавления шумов. Особенно эффективны многослойные керамические конденсаторы (MLCC), обладающие низкой паразитной индуктивностью даже при большой емкости.
Электролитические конденсаторы существенно уступают при работе на частотах выше нескольких сотен килогерц. Их высокий ESR и значительная паразитная индуктивность ограничивают применение в цепях с резкими фронтами сигналов и импульсной нагрузкой. На частотах выше 100 кГц резко падает эффективная емкость, а рассеяние энергии увеличивается, что может привести к нагреву и сокращению срока службы.
Для подавления высокочастотных помех и стабилизации питания микросхем рекомендуется комбинированное применение: электролитический конденсатор используется для накопления заряда, а керамический – для фильтрации ВЧ-помех. Такая конфигурация позволяет компенсировать недостатки каждого типа и повысить эффективность фильтрации на широком частотном диапазоне.
Срок службы и причины деградации характеристик
Срок службы керамических конденсаторов часто превышает 20 лет при правильных условиях эксплуатации, тогда как электролитические конденсаторы имеют типичный ресурс от 1 до 10 лет в зависимости от температуры и напряжения.
Основные причины деградации керамических конденсаторов:
- Механические напряжения и трещины диэлектрика, возникающие при температурных циклах.
- Пьезоэлектрический эффект, вызывающий изменение емкости и потерь при вибрациях.
- Перегрев свыше 125 °C ведет к ускоренной дестабилизации параметров.
Деградация электролитических конденсаторов обусловлена:
- Испарением электролита, что снижает емкость и увеличивает эквивалентное последовательное сопротивление (ESR).
- Окислением анодной фольги при превышении максимального напряжения или обратном подключении.
- Термическим старением, при котором повышение температуры на каждые 10 °C сокращает срок службы примерно вдвое.
Рекомендуется учитывать следующие меры для продления срока службы:
- Для электролитиков – поддерживать рабочую температуру ниже 85 °C и использовать с запасом по напряжению не менее 20%.
- Для керамических конденсаторов – избегать механических нагрузок и температурных пиков.
- При проектировании применять защитные схемы от перенапряжений и корректно выбирать полярность электролитиков.
Мониторинг ESR и емкости в процессе эксплуатации позволяет своевременно выявлять деградацию электролитических конденсаторов и предотвращать отказ оборудования.
Применение в различных участках электронных схем
Керамические конденсаторы широко используются для высокочастотной фильтрации и развязки, поскольку их низкое эквивалентное последовательное сопротивление (ESR) и индуктивность обеспечивают стабильность на частотах свыше 1 МГц. Они применимы в цепях питания цифровых и аналоговых микросхем, где важна минимизация шумов и быстрый отклик на переключения.
Электролитические конденсаторы предпочтительны в схемах сглаживания и хранения энергии при низких и средних частотах, благодаря высокой емкости (от нескольких микрофарад до тысяч) и возможности работы с большими пульсациями тока. Их применяют в блоках питания, усилителях и звуковой технике для фильтрации пульсаций и стабилизации напряжения.
В цепях обратной связи и временных задержек электролитические конденсаторы обеспечивают стабильную работу при больших емкостях, где использование керамических было бы экономически нецелесообразно и технически затруднено из-за размеров.
Керамические конденсаторы применяют в цепях согласования и антеннах благодаря их высокой стабильности параметров при изменении температуры и частоты, что критично для радиочастотных схем и высокоскоростных интерфейсов.
В силовых преобразователях электролитические конденсаторы обеспечивают пиковую энергию при переходных процессах, тогда как керамические отвечают за подавление высокочастотных помех, создавая комплексную фильтрацию.
Для высокоточных измерительных схем предпочтительны керамические конденсаторы класса NP0/C0G из-за низкой зависимости емкости от температуры и напряжения, в то время как электролитические менее применимы из-за более значительных допусков и старения.
Вопрос-ответ:
Чем керамические конденсаторы отличаются по конструкции от электролитических?

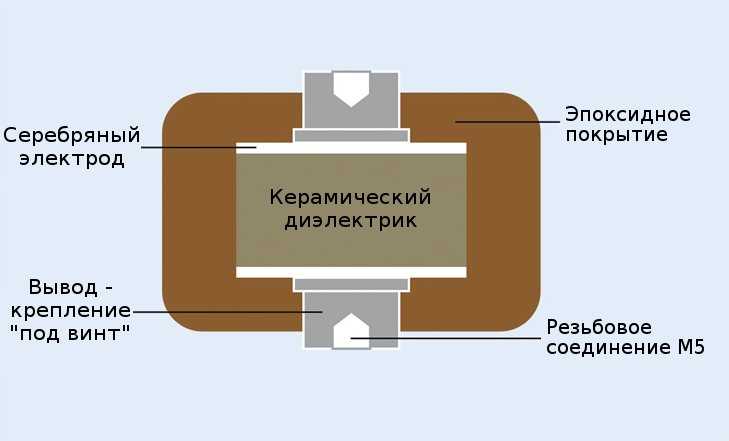

Керамические конденсаторы используют в качестве диэлектрика керамический материал, что обеспечивает им малые размеры и высокую стабильность. Электролитические конденсаторы содержат электролит и оксидную пленку, которая выполняет роль диэлектрика, что позволяет получить высокую емкость при относительно больших габаритах, но накладывает ограничения по полярности и долговечности.
Почему керамические конденсаторы лучше подходят для высокочастотных цепей?
Керамические конденсаторы характеризуются низким эквивалентным последовательным сопротивлением (ESR) и малой индуктивностью, что позволяет им сохранять стабильные параметры на высоких частотах. Это делает их эффективными для фильтрации шумов и сглаживания сигналов в высокочастотных схемах, где электролитические конденсаторы из-за более высокого ESR и индуктивности менее эффективны.
Как полярность влияет на выбор между керамическими и электролитическими конденсаторами?
Электролитические конденсаторы являются полярными и требуют правильного подключения по напряжению: положительный вывод должен быть подключен к более высокому потенциалу. Нарушение полярности приводит к повреждению или выходу из строя. Керамические конденсаторы неполярны, что позволяет устанавливать их в цепи без ограничения направления напряжения, упрощая монтаж и расширяя сферы применения.
Какие причины сокращают срок службы электролитических конденсаторов?
Основные факторы, сокращающие срок службы электролитических конденсаторов, связаны с высыханием электролита из-за теплового старения и химических процессов внутри корпуса. Высокая температура, пульсации напряжения и превышение номинальных параметров ускоряют деградацию. В результате уменьшается емкость и увеличивается внутреннее сопротивление, что снижает эффективность и может привести к отказу.
В каких ситуациях лучше применять электролитические конденсаторы вместо керамических?
Электролитические конденсаторы выбирают, когда требуется большая емкость при ограниченных размерах, например, в цепях сглаживания питания, где важна большая накопительная способность. Они эффективны при низких частотах и постоянном напряжении. В случаях, когда емкость превышает несколько микрофарад и важна компактность, электролитические конденсаторы оказываются предпочтительнее, несмотря на ограниченную долговечность и необходимость соблюдения полярности.
