Диодный мост преобразует переменное напряжение в пульсирующее постоянное. На выходе моста напряжение не является ровным, а содержит пульсации, величина и форма которых зависят от нагрузки и параметров источника.
Среднее выходное напряжение после диодного моста примерно равно амплитуде входного напряжения, умноженной на коэффициент 0,9–0,95 с учётом потерь на переходах диодов. Падение напряжения на каждом кремниевом диоде составляет около 0,7 В, что влияет на итоговое значение.
Для снижения пульсаций на выходе обычно применяют фильтры с конденсаторами, которые сглаживают напряжение, но при этом увеличивают пиковые токи через диоды. При выборе компонентов важно учитывать максимальные пиковые значения и тепловыделение, чтобы избежать выхода из строя.
Принцип работы диодного моста и форма выходного напряжения

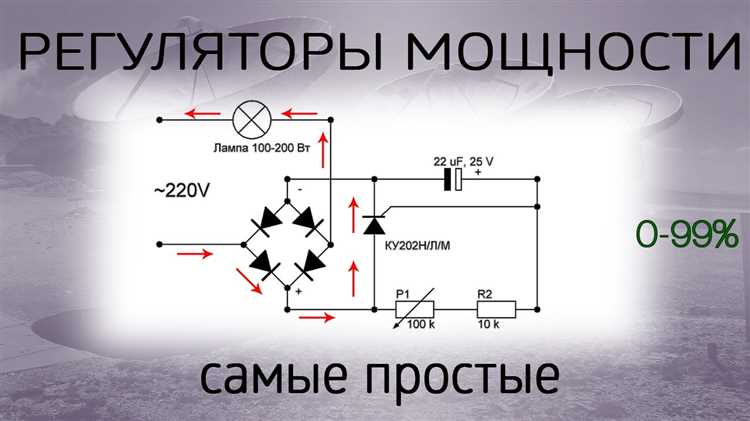

Диодный мост состоит из четырёх диодов, соединённых по схеме, позволяющей выпрямлять переменное напряжение независимо от его полярности на входе. Во время положительной полуволны входного напряжения ток проходит через два диода, образующих цепь от источника к нагрузке, обеспечивая направление тока в нагрузке только в одну сторону.
Во время отрицательной полуволны ток изменяет направление на входе, но через другую пару диодов по мостовой схеме он также направляется в нагрузке в том же направлении. Благодаря этому выходное напряжение представляет собой пульсирующее постоянное напряжение с частотой, вдвое превышающей частоту входного переменного напряжения.
Форма выходного напряжения после диодного моста – это полуволновое пульсирующее напряжение, которое можно описать как абсолютное значение синусоиды входного сигнала. Амплитуда выходного напряжения снижается примерно на сумму прямых падений напряжения на двух последовательно включённых диодах, что обычно составляет от 1,2 В до 1,4 В для кремниевых диодов.
Для уменьшения пульсаций и приближения формы выходного напряжения к постоянному уровню применяют фильтры, чаще всего конденсаторы, подключаемые параллельно нагрузке. Размер конденсатора и величина нагрузки влияют на уровень пульсаций: увеличение ёмкости и снижение тока нагрузки уменьшают амплитуду колебаний напряжения.
Рекомендуется учитывать максимальное обратное напряжение диодов, равное примерно √2 от максимального входного напряжения, чтобы избежать пробоя. При проектировании источников питания на основе диодного моста важно также учитывать тепловые потери на диодах, связанные с прямым падением напряжения и протекающим током.
Особенности изменения амплитуды напряжения после выпрямления
После прохождения переменного напряжения через диодный мост амплитуда выходного сигнала изменяется в сравнении с входной амплитудой. Максимальное значение напряжения на выходе приблизительно равно амплитуде входного напряжения за вычетом падения напряжения на диодах. Для кремниевых диодов суммарное падение составляет около 1,2 В (примерно 0,6 В на каждом диоде в мосту).
Если амплитуда входного напряжения равна U_вх, то амплитуда напряжения после диодного моста будет примерно:
U_вых ≈ U_вх — 2 × U_падения_диода
Например, при входном напряжении 12 В амплитуда после выпрямления составит около 10,8 В.
Форма выходного напряжения после диодного моста представляет собой пульсирующее постоянное напряжение с частотой удвоенной по сравнению с входной. Амплитуда пиков напряжения сохраняется близкой к рассчитанному значению, но среднее значение напряжения снижается из-за пульсаций и сопротивления нагрузки.
Для уменьшения пульсаций и стабилизации амплитуды после выпрямления рекомендуется использование фильтрующих конденсаторов. При наличии конденсатора амплитуда напряжения поднимается ближе к пиковому значению, а минимальное напряжение не опускается ниже определённого уровня, зависящего от ёмкости и тока нагрузки.
При увеличении нагрузки амплитуда выходного напряжения снижается из-за увеличения падения напряжения на внутренних сопротивлениях источника и диодов, а также разряда конденсаторов между импульсами.
В реальных схемах также учитывают температурные изменения параметров диодов, которые могут увеличить падение напряжения, снижая амплитуду на выходе. Для повышения стабильности применяют шунтирующие стабилизаторы или стабилизирующие элементы.
Влияние падения напряжения на каждом диоде моста
При прохождении тока через каждый диод диодного моста возникает падение напряжения, обычно в пределах 0,6–1,1 В для кремниевых диодов. В мостовой схеме ток проходит последовательно через два диода, что суммарно снижает выходное напряжение на 1,2–2,2 В относительно амплитуды входного сигнала.
Это падение напрямую влияет на амплитуду выпрямленного напряжения и минимальное напряжение, которое можно получить на выходе. Например, при пиковом входном напряжении 12 В эффективное напряжение после моста уменьшится примерно до 10,8–11,0 В с учётом потерь на диодах.
Для снижения этого эффекта используют диоды с низким прямым напряжением падения – шоттки или германиевые, у которых это значение составляет около 0,2–0,4 В. При этом общее падение уменьшается до 0,4–0,8 В, что повышает эффективность выпрямления.
В цепях с низким уровнем напряжения влияние падения становится критичным и требует выбора компонентов с минимальными потерями. В цепях с высоким напряжением этот эффект менее заметен, но при значительных токах падение может вызывать дополнительный нагрев диодов и снижение КПД.
Рекомендуется учитывать суммарное падение при расчётах питающих блоков и при проектировании стабилизаторов напряжения, чтобы обеспечить требуемый уровень выходного сигнала.
Разница между пиковым и среднеквадратичным напряжением на выходе
Пиковое напряжение (Uпик) – максимальное значение напряжения на выходе диодного моста, возникающее в момент максимума входного переменного напряжения. Среднеквадратичное напряжение (Uср.кв.) – усреднённый по времени параметр, характеризующий мощность сигнала и применяемый для расчёта эффективного значения напряжения.
После выпрямления напряжение не является синусоидальным, поэтому между Uпик и Uср.кв. появляется значительная разница:
- Uпик обычно примерно равняется амплитуде входного синусоидального сигнала за вычетом падений напряжения на диодах (около 0,7 В на каждый диод).
- Uср.кв. на выходе выпрямителя составляет порядка 0,9–0,95 от Uпик для мостового выпрямителя без фильтра.
- Для синусоидального сигнала без выпрямления Uср.кв. = Uпик/√2 ≈ 0,707 × Uпик.
В мостовом выпрямителе форма выходного напряжения близка к полуволновому пульсирующему сигналу с удвоенной частотой, что увеличивает Uср.кв. относительно полуволнового выпрямления.
Рекомендации при проектировании:
- При расчёте нагрузки или фильтров ориентируйтесь на среднеквадратичное напряжение, так как оно лучше отражает реальную энергию сигнала.
- Для оценки пикового напряжения учитывайте падение на диодах (примерно 1,4 В для моста из кремниевых диодов).
- Если необходима сглаженная постоянная составляющая, используйте фильтры – тогда Uср.кв. приблизится к постоянному выходному напряжению.
Роль фильтрации в стабилизации напряжения после диодного моста
После прохождения через диодный мост выходное напряжение содержит пульсации с частотой вдвое большей частоты входного переменного напряжения. Без фильтрации амплитуда колебаний может достигать значительной величины, что негативно влияет на работу последующих цепей. Для сглаживания напряжения обычно применяются конденсаторные фильтры, подключаемые параллельно нагрузке.
Емкость фильтрующего конденсатора подбирается исходя из допустимого уровня пульсаций и тока нагрузки. Чем выше емкость, тем ниже пульсации, но при этом увеличиваются габариты и стоимость компонента. Например, при нагрузке в несколько ампер емкость может составлять от нескольких тысяч до десятков тысяч микрофарад. Формула приблизительного расчёта емкости: C = I / (f × ΔU), где I – ток нагрузки, f – частота пульсаций (для мостового выпрямителя вдвое выше частоты сети), ΔU – допустимый уровень пульсаций.
Кроме конденсаторов, применяют LC-фильтры и RC-фильтры, которые эффективнее уменьшают высокочастотные помехи, но требуют дополнительного места и компонентов. Индуктивность в фильтре снижает скорость изменения тока, что уменьшает амплитуду пульсаций, а резистор может использоваться для демпфирования резонансных явлений.
Правильный выбор и оптимизация фильтрации после диодного моста обеспечивают стабильное напряжение с минимальными колебаниями, что важно для питания чувствительной электроники и снижения тепловых потерь в последующих каскадах стабилизации.
Влияние нагрузки на форму и величину выходного напряжения
При подключении нагрузки к выходу диодного моста происходит заметное изменение формы и амплитуды напряжения. Без нагрузки на выходе выпрямителя напряжение близко к пиковому значению входного переменного сигнала за вычетом падений на диодах, и форма напоминает пульсирующее постоянное напряжение с периодичностью в полпериода входного сигнала.
При увеличении нагрузки, то есть уменьшении сопротивления нагрузки, ток через диодный мост возрастает. Это приводит к увеличению падений напряжения на диодах из-за их внутреннего сопротивления и насыщения. В результате пиковое выходное напряжение снижается на величину, пропорциональную силе тока нагрузки.
Кроме того, при значительной нагрузке конденсатор фильтра (если он установлен) быстрее разряжается между пиковыми значениями, что вызывает увеличение пульсаций выходного напряжения и изменение его формы – напряжение приобретает более выраженные провалы. При малых нагрузках разрядка конденсатора происходит медленнее, что обеспечивает более ровное и стабильное выходное напряжение.
При отсутствии фильтрации или недостаточной ёмкости фильтра форма выходного напряжения сильно зависит от величины нагрузки: с ростом тока пульсации увеличиваются, а среднее напряжение падает. Для стабильной работы рекомендуется выбирать ёмкость фильтрующего конденсатора, исходя из максимального тока нагрузки, чтобы обеспечить допустимый уровень пульсаций и минимальные потери напряжения.
Важное значение имеет также внутренняя индуктивность и сопротивление проводников схемы – они дополнительно влияют на снижение и искажение выходного напряжения под нагрузкой, особенно при токах выше 1 А. В таких случаях необходимо учитывать эти параметры при проектировании выпрямительного блока.
В итоге нагрузка влияет на величину выходного напряжения через увеличение падений на диодах и элементах цепи, а также изменяет форму напряжения за счёт динамики разряда фильтров и внутренних параметров схемы. Для обеспечения стабильного напряжения под нагрузкой требуется правильный подбор компонентов и учёт характеристик нагрузки.
Изменение напряжения при использовании различных типов диодов
Напряжение на выходе диодного моста зависит от типа применяемых диодов и их электрических характеристик, в первую очередь – прямого падения напряжения (Vf).
- Силиконовые диоды: стандартное падение напряжения составляет примерно 0,7 В на каждом диоде. В мосте задействованы два диода последовательно, поэтому суммарное падение достигает около 1,4 В, что снижает амплитуду выходного напряжения на эту величину.
- Шоттки-диоды: благодаря низкому прямому напряжению (около 0,2–0,4 В) суммарное падение напряжения на мосте уменьшается до 0,4–0,8 В. Это позволяет получить более высокое выходное напряжение и снизить потери при выпрямлении, особенно при низких напряжениях и токах.
- Германиевые диоды: падение напряжения на каждом диоде около 0,3 В, что приводит к суммарному снижению примерно 0,6 В. Такие диоды менее распространены в мостах из-за более высокой утечки и меньшей термостойкости.
- Диоды с высоким током: в них прямое напряжение может быть выше стандартных значений из-за конструктивных особенностей, что увеличивает падение и снижает выходное напряжение. Важно выбирать диоды с минимальным Vf при заданном токе нагрузки.
Выбор диодов должен учитывать величину тока и требования к эффективности. Для низковольтных и чувствительных цепей предпочтительнее применять шоттки-диоды. При больших токах и напряжениях выбирают диоды с низким тепловым сопротивлением, но с учётом более высокого прямого падения.
Кроме того, температурный режим влияет на Vf: с ростом температуры падение напряжения снижается примерно на 2 мВ/°C для кремниевых диодов, что может слегка менять выходное напряжение моста при нагреве.
Практические методы измерения и контроля напряжения после диодного моста
Для точного измерения выходного напряжения после диодного моста применяется цифровой мультиметр с функцией измерения постоянного и переменного напряжения. Необходимо измерять напряжение в режиме постоянного тока (DC), так как выпрямленное напряжение после моста – пульсирующее, но с постоянной составляющей.
Для оценки пульсаций и амплитуды выходного сигнала используется осциллограф. Настройка осциллографа должна обеспечивать отображение напряжения с достаточной временной разрешающей способностью (обычно не менее 10 кГц), чтобы четко видеть форму пульсирующего напряжения и пиковые значения.
Для контроля напряжения под нагрузкой необходимо подключить измерительные приборы к выходу моста при реальной нагрузке или её имитации. Измерения следует проводить в разных режимах, чтобы выявить влияние нагрузки на стабильность напряжения и величину пульсаций.
Рекомендуется проверять падение напряжения на диодах, используя двухточечные измерения: измерить напряжение на входе моста и на выходе, вычислить разницу. Падение на каждом диоде в мосте обычно составляет 0,6–1,1 В, что суммируется и влияет на итоговое напряжение.
Для длительного мониторинга и автоматического контроля применяется шунтирующее устройство с аналоговым или цифровым выходом, подключаемое к системам управления или контроллерам. Это позволяет фиксировать изменение напряжения и своевременно реагировать на отклонения.
В случаях с фильтрацией напряжения после моста контроль осуществляется параллельным измерением напряжения до и после фильтра, что помогает оценить эффективность сглаживания пульсаций.
Вопрос-ответ:
Почему напряжение после диодного моста ниже амплитудного значения входного сигнала?
Напряжение после диодного моста уменьшается из-за падения напряжения на каждом из используемых диодов. В мостовой схеме ток проходит последовательно через два диода, каждый из которых снижает напряжение примерно на 0,7 В (для кремниевых диодов). Кроме того, форма выходного сигнала — пульсирующее постоянное напряжение — не достигает пикового значения переменного сигнала из-за этих потерь и особенностей процесса выпрямления.
Как нагрузка влияет на величину и форму напряжения после диодного моста?
При увеличении нагрузки ток через мост возрастает, что ведет к увеличению падения напряжения на диодах и внутреннем сопротивлении источника. В результате амплитуда выходного напряжения уменьшается, а форма сигнала становится менее гладкой, так как конденсатор фильтра (если он есть) быстрее разряжается. Без фильтра нагрузка усиливает пульсации и снижает среднее значение напряжения.
Какие особенности выходного сигнала можно наблюдать сразу после диодного моста без фильтрации?
Без фильтрации выходное напряжение представляет собой пульсирующее постоянное напряжение, где каждая полуволна переменного сигнала выпрямляется. Оно состоит из последовательности положительных импульсов, повторяющихся с частотой удвоенной по сравнению с исходным переменным напряжением. Амплитуда пиков равна примерно амплитуде входного сигнала за вычетом падений на диодах, а между пиками напряжение снижается почти до нуля.
Почему после установки конденсатора на выходе диодного моста напряжение становится более стабильным?
Конденсатор на выходе заряжается до пикового значения выпрямленного напряжения и разряжается между импульсами, поддерживая уровень напряжения. Это уменьшает пульсации и сглаживает форму сигнала. Размер конденсатора и величина нагрузки влияют на величину колебаний напряжения: при большем объеме конденсатора и меньшей нагрузке колебания становятся менее заметными.
Как меняется среднеквадратичное (эффективное) напряжение после диодного моста по сравнению с входным?
Среднеквадратичное напряжение после моста снижается из-за того, что выходной сигнал выпрямлен и ограничен падениями напряжения на диодах. При отсутствии фильтрации оно соответствует среднему значению пульсирующего напряжения, которое ниже входного переменного напряжения. При наличии фильтрации среднеквадратичное напряжение ближе к постоянному напряжению, но все равно немного меньше амплитудного значения исходного сигнала из-за потерь в цепи.
Почему напряжение после диодного моста всегда ниже амплитудного значения входного сигнала?
После прохождения через диодный мост происходит падение напряжения на каждом из диодов, составляющее обычно около 0,7 В на кремниевых диодах. Это означает, что суммарное падение на двух диодах, которые проводят в каждый момент времени, снижает амплитуду напряжения на выходе моста. Кроме того, выходное напряжение представляет собой выпрямленный сигнал, который в момент пикового значения максимально близок к амплитуде входного, но с учётом этих потерь становится меньше. В результате реальное напряжение после моста не совпадает с амплитудным значением исходного переменного сигнала.
Как изменяется форма напряжения после диодного моста при подключении нагрузки?
При отсутствии нагрузки выходное напряжение после диодного моста представляет собой пульсирующее постоянное напряжение с периодом, вдвое меньшим входного переменного сигнала. При подключении нагрузки форма сигнала начинает изменяться из-за прохождения тока через нагрузку и разряда емкостных или индуктивных элементов, если они есть. Без дополнительной фильтрации на выходе появляются пульсации, которые зависят от величины нагрузки — при большей нагрузке амплитуда падения напряжения между импульсами увеличивается. Если после моста включён фильтр, например конденсатор, то пульсации уменьшаются, и напряжение становится ближе к постоянному значению. Таким образом, подключение нагрузки меняет как величину, так и форму выходного напряжения.
