Как повернуть элемент в микрокапе на 45 градусов

В Micropython возможность поворота графического элемента на произвольный угол, включая 45 градусов, зависит от используемой библиотеки и типа дисплея. Базовые модули, такие как `framebuf`, не поддерживают встроенные функции вращения. Для реализации поворота необходимо вручную трансформировать координаты пикселей с применением элементарных тригонометрических преобразований.

Поворот на 45° можно реализовать с помощью алгоритма обхода исходного изображения и вычисления новых координат каждого пикселя по формуле: x’ = (x — y) / √2, y’ = (x + y) / √2. Такой подход требует промежуточного буфера и работает медленно на микроконтроллерах с ограниченными ресурсами, поэтому перед отрисовкой желательно предварительно уменьшить разрешение изображения или ограничить зону трансформации.

При работе с дисплеями на контроллерах типа ILI9341 или ST7735 целесообразно использовать сторонние библиотеки, поддерживающие аппаратную трансформацию, например, `lvgl` или `ulab` в сочетании с библиотекой `micropython-ulab`. Они позволяют выполнять поворот быстрее за счёт использования матричных операций и оптимизации под микроконтроллерные архитектуры.

Как задать матрицу поворота вручную

Для поворота точки на 45 градусов в Micropython вручную требуется использовать базовую матрицу поворота из линейной алгебры. В двумерном пространстве она имеет вид:

R = [[cos(θ), -sin(θ)],

      [sin(θ), cos(θ)]]

Угол 45 градусов соответствует значению π/4 радиан. Значения синуса и косинуса для этого угла равны √2/2 ≈ 0.7071. Это позволяет явно задать матрицу поворота следующим образом:

R = [[0.7071, -0.7071],

      [0.7071, 0.7071]]

Для применения этой матрицы к точке (x, y) нужно выполнить умножение векторов:

x_new = x * 0.7071 — y * 0.7071

y_new = x * 0.7071 + y * 0.7071

В Micropython это можно реализовать без использования внешних библиотек:

from math import sqrt
def rotate_point(x, y):
factor = sqrt(2) / 2
x_new = x * factor - y * factor
y_new = x * factor + y * factor
return x_new, y_new

Функция возвращает координаты точки после поворота. Значение √2/2 вычисляется динамически через встроенную функцию sqrt(), что повышает точность по сравнению с округлённым значением 0.7071.

Если необходимо повернуть не одну точку, а массив точек, можно применить эту функцию к каждому элементу последовательности в цикле.

Использование встроенных функций для трансформации координат

В Micropython отсутствуют полноценные графические библиотеки, но для работы с поворотом точек на фиксированный угол можно использовать встроенные математические функции модуля math. Для поворота на 45 градусов потребуется функция math.radians() для преобразования угла в радианы, а также math.cos() и math.sin() для вычисления элементов матрицы поворота.

Поворот точки (x, y) на 45° относительно начала координат можно реализовать так:

import math
angle_deg = 45
angle_rad = math.radians(angle_deg)
cos_a = math.cos(angle_rad)
sin_a = math.sin(angle_rad)
def rotate_point(x, y):
x_new = x * cos_a - y * sin_a
y_new = x * sin_a + y * cos_a
return x_new, y_new

Эта функция возвращает новые координаты точки после поворота. Расчёты производятся с плавающей точкой, что подходит для графики или точной обработки координат.

При работе с координатами, представленными в целых числах (например, при отображении на экране дисплея), результат можно привести к целым числам:

x_r, y_r = rotate_point(10, 0)
x_r = int(round(x_r))
y_r = int(round(y_r))

Если предполагается поворот сразу нескольких точек, рекомендуется предварительно вычислить синус и косинус один раз, чтобы избежать лишних вызовов функций.

• Использовать math.radians() для конвертации градусов.
• Вычислять cos и sin заранее для оптимизации.
• Избегать повторных преобразований внутри циклов.

Такой подход позволяет эффективно управлять координатами без внешних библиотек и использовать возможности Micropython даже на микроконтроллерах с ограниченными ресурсами.

Поворот графического объекта на дисплее с использованием библиотеки framebuf

Библиотека framebuf не поддерживает прямой поворот изображений, однако можно выполнить поворот вручную путём преобразования координат каждого пикселя. Предположим, что есть двумерный массив, представляющий изображение в виде монохромной матрицы 0 и 1.

Для поворота на 45 градусов потребуется применить преобразование координат каждого пикселя относительно центра объекта. Координаты (x, y) преобразуются по следующей формуле:


x' = (x - cx) * cos(θ) - (y - cy) * sin(θ) + cx
y' = (x - cx) * sin(θ) + (y - cy) * cos(θ) + cy


Где cx и cy – координаты центра изображения, θ – угол в радианах, то есть для 45 градусов: θ = 0.785398.

В MicroPython преобразование можно реализовать вручную, создав отдельный буфер для результата:


import framebuf
import math

for y in range(HEIGHT):
    for x in range(WIDTH):
        if src.pixel(x, y):
            dx = x - cx
            dy = y - cy
            rx = int(cx + dx * math.cos(angle) - dy * math.sin(angle))
            ry = int(cy + dx * math.sin(angle) + dy * math.cos(angle))
            if 0 <= rx < WIDTH and 0 <= ry < HEIGHT:
                dst.pixel(rx, ry, 1)

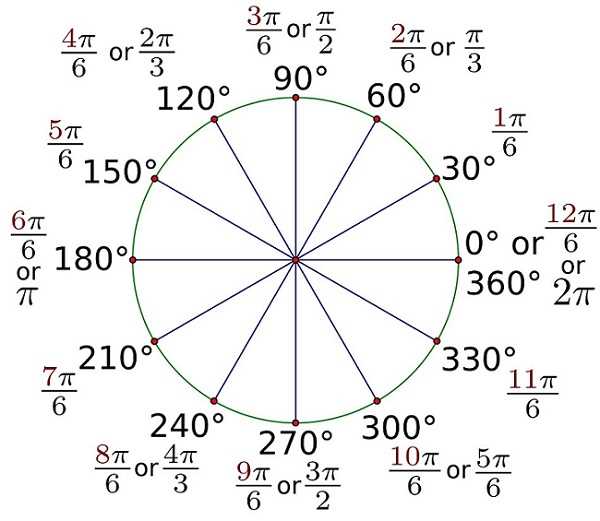

Работа с углом в радианах при вычислениях

При реализации поворота элемента на дисплее в Micropython необходимо использовать угол в радианах, так как функции math.sin() и math.cos() принимают аргументы именно в этой единице измерения. Для преобразования градусов в радианы применяется формула: radians = degrees * (π / 180).

Например, для поворота на 45 градусов потребуется: angle_rad = 45 * math.pi / 180. Значение math.pi в Micropython обычно доступно через модуль math, его точность достаточна для вычислений при работе с графикой на небольших экранах.

После преобразования угла используются формулы:

x_new = x * math.cos(angle_rad) - y * math.sin(angle_rad)

y_new = x * math.sin(angle_rad) + y * math.cos(angle_rad)

Следует избегать повторного пересчёта угла внутри цикла, чтобы сократить время выполнения. Рекомендуется вычислить sin и cos один раз и сохранить в переменные перед началом трансформации всех точек. Например:


cos_a = math.cos(angle_rad)
sin_a = math.sin(angle_rad)


Для работы с координатами пикселей с целочисленными значениями следует применять округление результата с использованием int() или round() в зависимости от требуемой точности:

x_rot = int(x * cos_a - y * sin_a)
y_rot = int(x * sin_a + y * cos_a)

Важно учитывать, что преобразованные координаты могут выходить за границы дисплея. В таких случаях необходимо выполнять проверку или использовать смещение относительно центра поворота, чтобы все точки оставались в пределах видимой области.

Поворот элементов с дробными координатами и округление результата

Для вычисления новых координат используется стандартная формула поворота:

x_new = x * cos(θ) - y * sin(θ)
y_new = x * sin(θ) + y * cos(θ)

При повороте на 45° (π/4 радиан), значения тригонометрических функций упрощаются: cos(π/4) = sin(π/4) ≈ 0.7071. Это позволяет упростить вычисления, но результат всё равно остаётся дробным. Например, при повороте точки (3.0, 2.0) получится:

x_new ≈ 3.0 * 0.7071 - 2.0 * 0.7071 = 0.7071
y_new ≈ 3.0 * 0.7071 + 2.0 * 0.7071 = 3.5355

Для использования этих значений в качестве экранных координат необходимо округление. В Micropython допустимо применять функцию int(), но она отбрасывает дробную часть. Более точным методом будет round(), который учитывает значение после запятой и округляет по математическим правилам:

x_pixel = round(x_new)
y_pixel = round(y_new)

for x, y in points:
x_new = x * cos_a - y * sin_a
y_new = x * sin_a + y * cos_a
fb.pixel(round(x_new), round(y_new), 1)

Такой подход снижает потери точности при работе с элементами, у которых исходные координаты уже содержат дробные значения. Он особенно полезен при вращении сложных графических объектов, где накопленные ошибки легко приводят к смещению или искажению формы.

Реализация поворота с учётом центра объекта

Для поворота элемента на 45 градусов относительно его центра требуется сместить координаты точек так, чтобы центр объекта оказался в начале координат, выполнить поворот, а затем вернуть точки в исходное положение.

Пусть (cx, cy) – координаты центра объекта, а (x, y) – координаты точки элемента. Для поворота на угол θ (в радианах) применяются формулы:

dx = x — cx

dy = y — cy

x_new = cx + dx * cos(θ) — dy * sin(θ)

y_new = cy + dx * sin(θ) + dy * cos(θ)

Для поворота на 45 градусов θ = π / 4 (~0.7854). Значения синуса и косинуса можно вычислить через модуль math в Micropython.

Пример реализации функции в Micropython:

import math
def rotate_point(x, y, cx, cy, angle_rad):
dx = x - cx
dy = y - cy
cos_a = math.cos(angle_rad)
sin_a = math.sin(angle_rad)
x_new = cx + dx * cos_a - dy * sin_a
y_new = cy + dx * sin_a + dy * cos_a
return x_new, y_new


Обработка всех точек элемента происходит через вызов этой функции для каждой координаты. Итоговые значения могут быть округлены или приведены к целым, если требуется отображение на пиксельном дисплее.

Такой подход гарантирует точное вращение вокруг центра без смещений, что критично для корректного отображения графических объектов.

Вопрос-ответ:

Как реализовать поворот точки на 45 градусов вокруг центра объекта в Micropython?

Для поворота точки на 45 градусов вокруг центра объекта необходимо сначала сместить координаты точки так, чтобы центр объекта оказался в начале координат. Затем применяют формулы поворота с использованием синуса и косинуса угла (45° равен π/4 радиан). После вычисления новых координат точку возвращают обратно, добавляя координаты центра. В Micropython это выглядит так: сначала вычисляются смещённые координаты dx и dy, затем новые координаты x’ = dx*cos(π/4) — dy*sin(π/4), y’ = dx*sin(π/4) + dy*cos(π/4), и в конце добавляется центр обратно. Такой подход позволяет повернуть любую точку вокруг центра объекта без искажений.

Как избежать ошибок округления при повороте с дробными координатами в Micropython?

В процессе вычисления новых координат после поворота часто появляются дробные значения, которые в конечном итоге нужно привести к целым для отображения на дисплее. Чтобы минимизировать ошибки, лучше использовать встроенную функцию round(), которая округляет значение до ближайшего целого. Однако иногда можно применять floor() или ceil() в зависимости от требований к позиционированию. Если округлять слишком рано или неправильно, могут появиться смещения или дрожание изображения при последовательных поворотах. Важно сохранять координаты в формате с плавающей точкой внутри вычислений и только при выводе на экран округлять их.

Можно ли использовать готовые функции для поворота координат в Micropython или нужно писать свой код?

Micropython в своей стандартной библиотеке не включает специализированных функций для поворота точек или объектов, поэтому обычно приходится реализовывать поворот самостоятельно через математику с использованием синуса и косинуса. Тем не менее, если используется внешний модуль или библиотека для работы с графикой, возможно, там есть функции для трансформаций. В большинстве случаев для простых задач удобнее написать небольшой код поворота вручную, так как это позволяет контролировать процесс и оптимизировать под конкретные требования.

Как правильно задать угол поворота в радианах для вычислений в Micropython?

В Micropython большинство математических функций, таких как sin() и cos(), принимают угол в радианах, а не в градусах. Для перевода градусов в радианы используется формула: радианы = градусы * π / 180. Например, для 45 градусов нужно вычислить 45 * 3.14159 / 180, что примерно равно 0.7854. Это значение передается в функции sin() и cos(). Такой подход обеспечивает корректное вычисление координат после поворота.

Как поворот объекта влияет на его отображение на дисплее с использованием библиотеки framebuf в Micropython?

При повороте объекта на дисплее с помощью framebuf меняются координаты пикселей, которые нужно нарисовать. Поскольку framebuf напрямую работает с буфером изображения, нельзя просто повернуть изображение целиком встроенной функцией — требуется пересчитать позиции пикселей вручную или создать новый буфер с повернутыми координатами. Из-за ограничений памяти и производительности в Micropython такой подход требует аккуратности: нужно избегать излишних вычислений, сохранять целочисленные координаты для адресации буфера и обрабатывать случаи выхода за границы экрана. Иногда удобнее заранее подготовить повернутые версии графики или использовать небольшие объекты для минимизации нагрузки.

Как правильно вычислить новые координаты точки при повороте на 45 градусов в Micropython?

Для поворота точки вокруг начала координат на 45 градусов необходимо применить формулы преобразования с использованием тригонометрических функций. Новая координата X вычисляется как x_new = x * cos(45°) — y * sin(45°), а Y — y_new = x * sin(45°) + y * cos(45°). В Micropython угол должен быть в радианах, поэтому 45 градусов переводится в радианы как π/4. Функции sin и cos доступны в модуле math, их использование позволяет получить точное значение координат после поворота.

Как выполнить поворот графического объекта вокруг его центра, а не начала координат, в Micropython?

Для поворота объекта вокруг центра сначала нужно определить координаты центра фигуры. Затем каждую точку объекта переводят в систему координат, где центр является началом, то есть вычитают из координат точки координаты центра. После этого применяют формулы поворота с нужным углом. Полученные координаты возвращают обратно в исходную систему, прибавляя координаты центра. Такой подход гарантирует, что поворот происходит именно вокруг центральной точки объекта, а не относительно глобальной системы координат.
