Как правильно подобрать контроллер для заряда аккумулятора

Контроллер для зарядки аккумулятора – ключевой компонент в системах автономного питания и солнечных электростанциях. Его задача – обеспечить оптимальное напряжение и ток заряда, предотвращая перезаряд и глубокий разряд аккумулятора. Неправильно подобранный контроллер сокращает срок службы батареи и снижает эффективность всей системы.

Основным параметром при выборе контроллера является его номинальный ток, который должен превышать максимальный ток зарядки аккумулятора минимум на 20%. Для свинцово-кислотных аккумуляторов важен алгоритм зарядки с этапами: предварительной зарядки, основной, пограничной и поддерживающей. Контроллеры с функцией MPPT обеспечивают до 30% большей отдачи от солнечных панелей по сравнению с PWM-моделями, что критично при ограниченной площади панелей.

Важно учитывать тип аккумулятора – свинцово-кислотный, литий-ионный, AGM или гелевый, так как у каждого свои требования к напряжению и режимам зарядки. Контроллер должен поддерживать соответствующие профили зарядки, иначе возможно повреждение батареи. Кроме того, обратите внимание на температурную компенсацию и защиту от короткого замыкания, перегрузки и переполюсовки, чтобы избежать аварийных ситуаций.

Определение совместимости контроллера с типом аккумулятора

Контроллер зарядки должен строго соответствовать типу аккумулятора для обеспечения правильного режима зарядки и продления срока службы батареи. Наиболее распространённые типы аккумуляторов – свинцово-кислотные (AGM, GEL, Flooded), литий-ионные (Li-ion, LiFePO4) и никель-металлгидридные (NiMH).

Для свинцово-кислотных аккумуляторов контроллер должен поддерживать многоступенчатую зарядку (bulk, absorption, float) с фиксированными напряжениями. Например, для 12 В свинцово-кислотного аккумулятора напряжение поглощения обычно составляет 14.4–14.8 В, а поддерживающее напряжение – около 13.6–13.8 В. Использование контроллера без поддержки этих параметров приведёт к недозаряду или перезаряду.

Литий-ионные аккумуляторы требуют контроллеры с возможностью точного контроля напряжения и тока, а также защитой от глубокого разряда и перегрева. Зарядный профиль для LiFePO4, например, обычно включает постоянный ток до 3.65 В на элемент, затем переход к постоянному напряжению с ограничением тока. Контроллеры для свинцово-кислотных батарей не подходят для лития без дополнительной настройки или прошивки.

NiMH и NiCd аккумуляторы требуют специализированных контроллеров с функциями контроля температуры и автоматического отключения при полном заряде. Такие контроллеры отслеживают изменение напряжения и температуры, предотвращая повреждение батареи.

Перед выбором контроллера важно проверить техническую документацию, где указываются поддерживаемые типы аккумуляторов и параметры зарядки. При отсутствии явной поддержки необходимого типа аккумулятора стоит рассмотреть возможность выбора модели с настраиваемыми режимами зарядки или с прошивкой, оптимизированной под конкретный тип.

Также следует учитывать количество элементов и номинальное напряжение аккумуляторной батареи – контроллер должен обеспечивать соответствующие пороги отключения и максимальные токи заряда, чтобы исключить риски перезаряда и повреждений.

Расчет необходимого тока и мощности контроллера

Для правильного выбора контроллера зарядки следует исходить из параметров аккумулятора и источника питания. Ток контроллера должен как минимум соответствовать максимальному току зарядки аккумулятора, указанному производителем. Например, для литий-ионного аккумулятора емкостью 100 А·ч с рекомендованным зарядным током 0,5C, расчетный ток контроллера составит 50 А.

Мощность контроллера определяется произведением напряжения системы на расчетный ток. При системе 12 В и токе 50 А минимальная мощность контроллера будет равна 600 Вт. Для систем с другим напряжением расчет аналогичен: P = U × I, где P – мощность в ваттах, U – напряжение в вольтах, I – ток в амперах.

Рекомендуется выбирать контроллер с запасом по току не менее 20-30% для учета пусковых токов, возможных колебаний напряжения и продления срока службы устройства. Например, при расчетном токе 50 А стоит взять контроллер на 60–65 А.

Если в системе несколько аккумуляторов или используются разные типы, суммируйте токи зарядки каждого аккумулятора для определения общего требуемого тока контроллера. При этом следует учитывать максимальный ток, который может выдержать контроллер, и технические ограничения проводки и предохранителей.

При выборе контроллера учитывайте также характеристики источника питания. Если напряжение или ток источника ниже расчетных, контроллер не сможет обеспечить эффективную зарядку, что приведет к снижению емкости аккумулятора и его преждевременному износу.

Выбор типа зарядного алгоритма для аккумулятора

Правильный зарядный алгоритм напрямую влияет на срок службы и безопасность аккумулятора. Выбор алгоритма зависит от химии батареи, ёмкости и условий эксплуатации.

Основные типы алгоритмов зарядки:

• Постоянный ток (CC) – зарядка с фиксированным током до достижения заданного напряжения. Используется для свинцово-кислотных и Li-ion аккумуляторов на начальной стадии.
• Постоянное напряжение (CV) – после достижения максимального напряжения зарядный ток уменьшается до минимального значения. Важен для безопасного завершения зарядки Li-ion и AGM аккумуляторов.
• Многоступенчатая зарядка – комбинация CC и CV с дополнительными этапами: буферная (плавающая) зарядка для поддержания заряда и балансировка ячеек для литиевых батарей.
• Импульсный заряд – короткие импульсы тока с интервалами покоя, снижают нагрев и уменьшают сульфатацию в свинцово-кислотных аккумуляторах.

Рекомендации по выбору:

1. Для свинцово-кислотных аккумуляторов оптимален многоступенчатый алгоритм с этапами: заряд постоянным током, переход на постоянное напряжение и буферная зарядка. Это снижает риск перезаряда и продлевает срок службы.
2. Для литий-ионных и литий-полимерных аккумуляторов обязательна точная стабилизация напряжения на этапе CV и контроль тока, чтобы избежать перегрева и деградации. Заряд должен завершаться при токе менее 0,05 C.
3. Для NiMH и NiCd аккумуляторов применяется алгоритм с контролем температуры и времени зарядки, часто с циклом разряда перед зарядом для предотвращения эффекта памяти.
4. Если аккумулятор эксплуатируется в условиях низких температур, стоит выбирать контроллеры с температурной компенсацией зарядного напряжения.

Контроллер должен поддерживать алгоритмы, соответствующие типу и параметрам аккумулятора, включая защиту от перенапряжения, перегрева и глубокого разряда. Несоответствующий алгоритм ускоряет износ и повышает риск аварийных ситуаций.

Анализ защиты контроллера от перегрузок и коротких замыканий

Контроллер для зарядки аккумулятора должен обеспечивать надежную защиту от перегрузок и коротких замыканий, чтобы предотвратить повреждение аккумулятора и самого устройства. Основной критерий – максимальный ток срабатывания защиты, который должен быть строго ниже предельно допустимого для аккумулятора и элементов цепи.

Защита от перегрузок реализуется через измерение тока нагрузки и отключение или ограничение подачи тока при превышении установленного порога. Рекомендуется выбирать контроллеры с точной настройкой порога срабатывания, например, в диапазоне 1,2–1,5 номинального зарядного тока аккумулятора.

Защита от коротких замыканий должна срабатывать моментально – в пределах миллисекунд, чтобы избежать тепловых повреждений и возгорания. Контроллеры с электронным предохранителем на базе MOSFET и встроенным токовым шунтом обеспечивают мгновенное отключение цепи при резком скачке тока.

Важен тип защиты: пассивные (предохранители, термисторы) уступают по скорости и точности активным электронным схемам с микроконтроллером и измерением токовых параметров. Современные решения включают многоступенчатую защиту – сначала ограничение тока, затем отключение питания.

При выборе контроллера следует проверить наличие функций авто-восстановления после устранения перегрузки и короткого замыкания. Автоматический перезапуск без контроля рискует повторным повреждением, поэтому предпочтительны модели с задержкой повторного включения и диагностикой состояния нагрузки.

Необходимо также учитывать тепловой режим работы. Встроенные датчики температуры контроллера позволяют предотвращать аварийные ситуации при перегреве, которые могут сопровождать перегрузки и короткие замыкания.

В итоге, для надежной защиты важно отдавать предпочтение контроллерам с электронными многоуровневыми схемами, мгновенной реакцией на аномальные токи и встроенным механизмом диагностики состояния цепи.

Особенности управления зарядом для разных условий эксплуатации

Контроллеры зарядки должны адаптироваться к температурным условиям, типу нагрузки и режимам эксплуатации аккумулятора для обеспечения стабильной и безопасной работы.

• Температурная компенсация: при низких температурах оптимальный зарядный ток снижается на 0,5–0,7 % на каждый градус ниже +25 °C, чтобы предотвратить перенапряжение и деградацию аккумулятора. При высоких температурах контроллер должен ограничивать ток и напряжение, снижая риск перегрева.
• Условия циклической эксплуатации: в случае частых циклов заряд/разряд контроллер должен обеспечивать многоступенчатый заряд с режимами буферного, циклического и ускоренного восстановления заряда для продления ресурса АКБ.
• Постоянная нагрузка: для систем с постоянным током нагрузки контроллер выбирает режим стабилизации напряжения с ограничением тока, чтобы избежать глубокого разряда и продлить срок службы.
• Использование в условиях вибрации и пыли: выбираются контроллеры с повышенной надежностью и защитой от внешних воздействий, обеспечивающие стабильное управление зарядом без сбоев.

Рекомендуется выбирать контроллеры с функцией программирования параметров зарядки под конкретные условия эксплуатации и тип аккумулятора, что обеспечивает максимальную эффективность и безопасность.

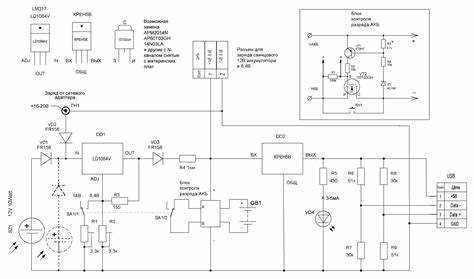

Влияние температуры на работу контроллера и методы компенсации

Температура существенно влияет на эффективность и надежность контроллера зарядки аккумулятора. При повышении температуры выше 40°C увеличивается риск перегрева силовых компонентов, что приводит к снижению КПД и ускоренному износу элементов схемы.

Низкие температуры (ниже 0°C) замедляют химические процессы в аккумуляторе, требуя снижения зарядного тока для предотвращения внутреннего повреждения аккумулятора и увеличения времени зарядки.

Для компенсации температурных колебаний контроллеры оснащаются термисторными датчиками (обычно NTC), подключаемыми к цепи обратной связи. Они позволяют динамически корректировать зарядный ток и напряжение, исходя из текущей температуры батареи.

Рекомендуется выбирать контроллеры с функцией температурной компенсации, обеспечивающей автоматическую регулировку параметров зарядки в диапазоне от -20°C до +50°C. При отсутствии встроенной компенсации необходимо предусмотреть внешний датчик температуры и соответствующую схему управления.

Для снижения тепловой нагрузки важна правильная установка контроллера: размещение в хорошо проветриваемом месте и использование радиаторов или вентиляторов. Также стоит учитывать температурный коэффициент напряжения заряда аккумулятора, который для свинцово-кислотных батарей составляет примерно -3 мВ на градус Цельсия на одну ячейку.

Игнорирование температурного влияния приводит к недозаряду при холоде и перезаряду при жаре, что сокращает срок службы аккумулятора и увеличивает риск аварийных ситуаций. Контроллеры с адаптивным управлением температурой продлешают ресурс аккумуляторов и обеспечивают стабильную работу системы.

Подключение контроллера к солнечным панелям и другим источникам

Максимальное входное напряжение контроллера должно превышать суммарное напряжение солнечных панелей в цепи. Например, для системы 12 В с панелями на 18 В пик важно, чтобы контроллер поддерживал напряжение не менее 25 В для безопасной работы.

При параллельном подключении панелей суммируется ток, при последовательном – напряжение. Контроллеры MPPT лучше работают с последовательным соединением, позволяя эффективно преобразовывать повышенное напряжение, а PWM – оптимальны для параллельного подключения с меньшим напряжением.

Если источник – не солнечная панель, а, например, генератор или сеть 12/24 В, необходимо использовать контроллер с функцией автоматического определения типа входного сигнала или настроить вручную, чтобы избежать неправильной зарядки аккумулятора.

Для предотвращения обратного тока с аккумулятора на источник следует обеспечить наличие встроенного или внешнего диода шоттки с минимальным падением напряжения. В противном случае аккумулятор может разряжаться через панель в ночное время.

Кабели от источников к контроллеру должны иметь сечение, соответствующее максимальному току системы с запасом не менее 20% для снижения падения напряжения и нагрева проводов.

При использовании нескольких источников через разветвители или коммутаторы необходимо удостовериться, что их выходы не соединяются напрямую без согласования напряжения и типа источника, чтобы избежать повреждений контроллера и аккумулятора.

Проверка наличия индикаторов состояния и диагностических функций

Контроллеры заряда должны иметь четкие индикаторы, позволяющие отслеживать состояние системы в реальном времени. Ключевые индикаторы включают уровень заряда аккумулятора, режим работы контроллера (заряд, ожидание, нагрузка), а также предупреждения о неисправностях, например, перегрузке, коротком замыкании или перегреве.

Наличие светодиодных индикаторов минимально для базовых моделей, однако для более точной диагностики рекомендуется выбирать контроллеры с многоцветными LED или ЖК-дисплеями, отображающими конкретные параметры: напряжение, ток, процент заряда и ошибки.

Рекомендуется проверять совместимость контроллера с диагностическим ПО производителя, если оно предусмотрено. Это дает доступ к расширенному журналу работы, графикам зарядных циклов и параметрам эффективности.

Таблица ниже показывает минимальный набор индикаторов и функций для разных классов контроллеров:

При выборе контроллера ориентируйтесь на наличие индикаторов и диагностических функций, адекватных сложности и критичности вашей системы. Это позволит своевременно реагировать на отклонения и продлить срок службы аккумуляторов.

Вопрос-ответ:

Как правильно определить необходимую мощность контроллера для моей солнечной установки?

Для выбора подходящего контроллера нужно учесть суммарную мощность всех солнечных панелей и максимальный ток, который они могут выдавать. Контроллер должен выдерживать этот ток с запасом, обычно 20–25% сверх максимального значения. Например, если панель выдает 10 А, стоит взять контроллер на 12–13 А, чтобы избежать перегрузок и продлить срок службы устройства.

Какие типы аккумуляторов поддерживают контроллеры зарядки и как это влияет на выбор?

Контроллеры обычно рассчитаны на разные виды аккумуляторов: свинцово-кислотные (AGM, гелевые), литий-ионные и другие. Каждый тип имеет свои параметры зарядки — напряжение, ток и алгоритмы. Например, литиевые аккумуляторы требуют более точного контроля напряжения и защиты от перезаряда. При выборе контроллера нужно удостовериться, что он поддерживает ваш тип аккумулятора и имеет нужные настройки.

Как контроллер компенсирует изменение температуры аккумулятора при зарядке?

Некоторые контроллеры оснащены температурными датчиками, которые отслеживают температуру батареи. При повышении температуры контроллер снижает зарядный ток и напряжение, чтобы избежать повреждений и продлить ресурс аккумулятора. Если контроллер не имеет такой функции, рекомендуется установить внешний температурный сенсор или выбирать устройство, способное учитывать температурные изменения.

Какие функции защиты должен иметь контроллер для безопасной работы системы?

Контроллеры должны обеспечивать защиту от коротких замыканий, перегрузок по току, переполюсовки и перенапряжения. Также полезны функции автоматического отключения при полной зарядке аккумулятора, а некоторые модели дополнительно контролируют разряд и имеют защиту от глубокого разряда. Эти меры повышают безопасность и предотвращают повреждение компонентов системы.

Можно ли использовать контроллер с несколькими типами источников питания, кроме солнечных панелей?

Некоторые контроллеры поддерживают подключение различных источников, таких как ветрогенераторы или топливные генераторы, благодаря встроенным схемам управления и переключения режимов зарядки. Однако не все модели универсальны, поэтому перед покупкой нужно проверить совместимость с нужными источниками и ознакомиться с техническими характеристиками устройства.

Как определить подходящий максимальный ток контроллера для моей аккумуляторной системы?

Для выбора контроллера нужно учитывать максимальный ток, который будет проходить от источника питания к аккумулятору. Рассчитайте суммарную мощность всех солнечных панелей или других источников, а затем разделите её на напряжение аккумуляторной системы. Полученное значение даст ориентировочный ток. Контроллер следует брать с запасом по току примерно 20–30 % от этого расчётного значения, чтобы исключить перегрузки и обеспечить надёжную работу оборудования.

Какие параметры контроллера влияют на срок службы аккумулятора и как их учитывать при выборе?

Немаловажную роль играют алгоритмы зарядки и наличие функций защиты в контроллере. Контроллеры с многоступенчатой зарядкой (например, с фазами bulk, absorption и float) поддерживают оптимальный уровень заряда, предотвращая перезаряд и глубокий разряд аккумулятора. Также полезна функция компенсации температуры, которая корректирует напряжение зарядки в зависимости от условий окружающей среды. Эти характеристики помогают продлить срок эксплуатации аккумулятора и сохранить его ёмкость на длительный срок.
