Как проверить двигатель постоянного тока

Проверка работоспособности двигателя постоянного тока начинается с базовой диагностики, которая позволяет определить его состояние без необходимости полного разборки. Основные этапы включают проверку на наличие коротких замыканий, измерение сопротивления обмоток, а также оценку состояния щёток и коллекторов.

1. Измерение сопротивления обмоток. Для проверки обмоток мотора используется мультиметр. Он должен показывать определённое значение сопротивления, которое зависит от типа двигателя. Если сопротивление слишком низкое или высокое, это может свидетельствовать о повреждениях изоляции или обмоток, что приводит к коротким замыканиям или плохой проводимости.

2. Проверка щёток и коллектора. Щётки должны быть равномерно изношены и не иметь трещин или сильных повреждений. Их длина должна быть достаточной для нормального контакта с коллектором. Также важно проверить, нет ли загрязнений или накопившейся пыли на коллекторе, так как это может привести к перегреву и ухудшению работы двигателя.

3. Тестирование двигателя под нагрузкой. На следующем этапе проверяется работоспособность двигателя под нагрузкой. Это можно сделать, подключив двигатель к испытательному стенду с регулировкой нагрузки. Важно оценить стабильность оборотов и отсутствие скачков в напряжении, что может говорить о проблемах с контроллером или неправильной настройке системы.

4. Проверка обмотки на замыкание на землю. Для предотвращения повреждения электрических компонентов необходимо выполнить тест на изоляцию между обмотками и корпусом двигателя. Для этого используют мегомметр, который должен показать сопротивление не менее 10 МΩ. Если результат отличается, это указывает на необходимость замены изоляции или ремонта двигателя.

Выполнение этих простых проверок позволяет точно диагностировать проблемы и принять меры для их устранения. Регулярная диагностика поможет продлить срок службы двигателя и избежать серьёзных поломок.

Как правильно измерить сопротивление обмоток двигателя

Для проверки состояния обмоток двигателя постоянного тока необходимо точно измерить сопротивление их витков. Это поможет выявить короткие замыкания, обрывы или повреждения изоляции. Основной инструмент для этого – омметр или мультиметр в режиме измерения сопротивления.

Перед измерением следует убедиться, что двигатель полностью обесточен, а концы проводов обмоток не соединены с внешними цепями. Также важно, чтобы двигатель был в холодном состоянии, так как высокие температуры могут исказить результаты из-за изменения сопротивления материала.

Нормальные значения сопротивления зависят от типа двигателя и его характеристик. Для моторов с медными проводами сопротивление может варьироваться от нескольких миллиомов до нескольких ом. Если сопротивление обмотки значительно отличается от номинального значения, это может свидетельствовать о повреждении или износе.

Важно помнить, что в случае сомнений в правильности показаний, следует провести замеры с использованием другого мультиметра или с проверенным источником сопротивления для калибровки измерений.

Определение напряжения питания для тестирования двигателя

При тестировании двигателя постоянного тока важно правильно выбрать напряжение питания, так как это напрямую влияет на его работу, безопасность и долговечность. В первую очередь необходимо учитывать технические характеристики самого двигателя, указанные в его паспорте, а именно номинальное напряжение и допустимый диапазон колебаний напряжения. Обычно для стандартных двигателей постоянного тока номинальное напряжение составляет 12, 24 или 48 В.

Для корректного тестирования требуется использовать источник питания, который соответствует номинальному напряжению двигателя. Если тестируемый двигатель работает при пониженном напряжении, его характеристики могут измениться: скорость вращения снизится, а крутящий момент уменьшится. Напротив, при превышении номинального напряжения возможно перегревание обмоток, что может привести к повреждениям.

Для определения подходящего напряжения нужно учитывать несколько факторов:

Технические характеристики двигателя: напряжение, которое указано в паспорте, является ориентиром. Его не следует превышать без необходимости.
Тип нагрузки: если двигатель будет работать с изменяющейся нагрузкой, напряжение должно обеспечивать стабильную работу даже при колебаниях тока.
Характеристики источника питания: важно, чтобы источник питания был способен поддерживать постоянное напряжение и не перегружался во время работы двигателя.

Перед тестированием рекомендуется настроить источник питания на номинальное значение и постепенно увеличивать или уменьшать напряжение, наблюдая за изменениями в работе двигателя. Это позволяет точно определить, при каком напряжении двигатель работает оптимально, а также выявить возможные отклонения в его работе.

Дополнительно стоит учитывать, что использование источника с регулируемым выходным напряжением позволяет не только контролировать параметры работы двигателя, но и предотвращать возможные повреждения при случайных скачках напряжения. Важно проводить тестирование при стабильных условиях, чтобы избежать воздействия внешних факторов, таких как колебания сетевого напряжения.

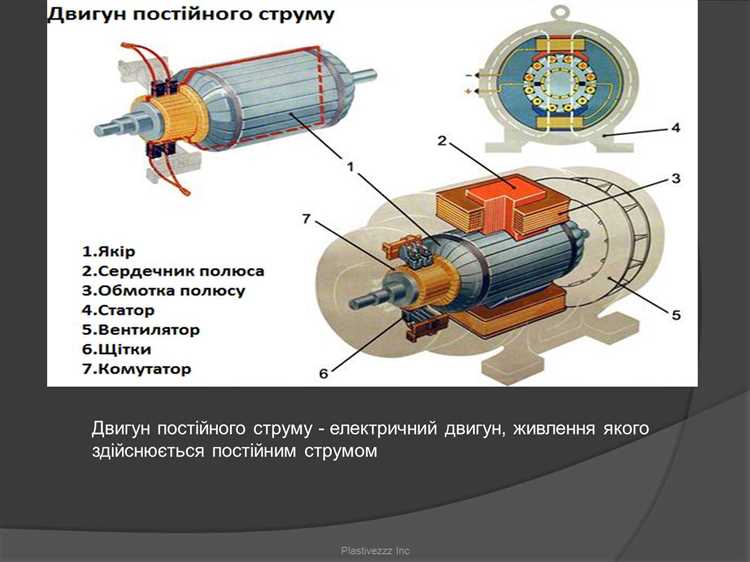

Оценка состояния щеток и коллекторов в двигателе

Основные признаки износа щеток и коллекторов:

Неравномерный износ щеток: проявляется в виде углублений или задиров на поверхности щетки. Это может указывать на несоосность щеток с коллектором.
Появление пыли и искр на коллекторе: избыточное искрение может свидетельствовать о загрязнении поверхности коллекторных пластин или о неправильном контакте щеток с коллектором.
Нарушение формы коллектора: если коллектор деформирован или имеется заметный перегрев, это может привести к неэффективному контакту с щетками.

Методы проверки состояния:

Визуальный осмотр: проводится для оценки состояния щеток, коллектора, а также выявления механических повреждений, трещин или загрязнений.
Измерение зазоров: с помощью микрометра измеряется зазор между щеткой и коллектором. Нормальное значение должно соответствовать спецификациям производителя.
Проверка искрения: избыточное искрение указывает на проблемы с износом щеток или снаряжением коллектора.

Рекомендации по обслуживанию:

Щетки следует заменять при значительном износе (обычно не более 50% от первоначальной длины).
Коллектор необходимо периодически очищать от загрязнений с помощью мягкой щетки или сжатого воздуха.
Если коллектор сильно поврежден, рекомендуется его шлифовка или замена, чтобы обеспечить нормальный контакт с щетками.

Диагностика износа подшипников и их влияние на работу двигателя

Подшипники в двигателях постоянного тока играют ключевую роль в обеспечении минимального трения и плавности вращения. Износ этих элементов приводит к изменению характеристик работы двигателя и может значительно снизить его эффективность. Важно своевременно диагностировать повреждения и износ подшипников, чтобы предотвратить возможные поломки и продлить срок службы устройства.

Признаки износа подшипников включают:

Увеличение шума и вибраций при работе двигателя. Это может быть результатом того, что поврежденный подшипник не обеспечивает нужную степень изоляции и точности вращения.
Появление тепловых пятен на корпусе подшипника, что свидетельствует о локальном перегреве из-за повышенного трения.
Изменение момента вращения. Изношенные подшипники могут вызывать заметное снижение производительности двигателя, поскольку сопротивление вращению растет.
Заметное повышенное сопротивление при вращении вала вручную. Это может указывать на заедание подшипника или наличие загрязнений в его рабочем механизме.

Методы диагностики:

Прослушивание работы двигателя с помощью вибрационного датчика. Если подшипники изношены, датчик зафиксирует увеличение амплитуды вибраций.
Тепловизионный контроль. Повышенная температура в области подшипников может указать на проблемы с их смазкой или механическими повреждениями.
Использование ультразвуковых сканеров. Этот метод позволяет определить наличие трещин или микроповреждений в подшипниках на ранних стадиях износа.

Влияние износа подшипников на работу двигателя:

Износ подшипников увеличивает сопротивление вращению, что приводит к дополнительным нагрузкам на электрическую часть двигателя. Это может вызвать перегрузку и повышенное потребление тока.
Изношенные подшипники ускоряют механический износ других элементов двигателя, таких как вал, обмотки и корпус, из-за повышения трения и нестабильности работы.
Снижается КПД двигателя, так как энергия, которая должна была бы расходоваться на полезную работу, тратится на преодоление излишнего трения.

Для предотвращения проблем рекомендуется:

Регулярно проверять состояние подшипников, особенно в условиях повышенной нагрузки и в случае эксплуатации в неблагоприятных условиях (пыль, влага, высокие температуры).
Использовать качественные смазочные материалы, подходящие для работы в условиях высокой температуры и нагрузок.
При первых признаках неисправности заменять подшипники, чтобы избежать серьезных повреждений двигателя.

Проверка наличия короткого замыкания в обмотках

Для диагностики короткого замыкания в обмотках двигателя постоянного тока необходимо использовать мультиметр, установив его в режим измерения сопротивления (Омметр). Важно соблюдать последовательность действий, чтобы избежать неверных результатов.

После этого можно проверить соединения между секциями обмоток. Для этого измеряют сопротивление между различными фазами или секциями обмотки. Если измерения показывают схожие значения сопротивления между всеми фазами, это признак нормальной работы. Большие отклонения могут указывать на дефекты в обмотках.

При обнаружении короткого замыкания следует немедленно провести осмотр обмоток на наличие повреждений изоляции и коррозии. Возможно, потребуется разобрать двигатель и выполнить замену поврежденных элементов.

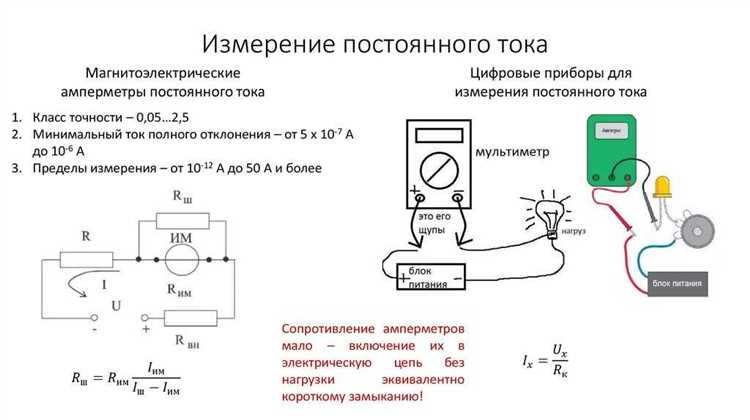

Измерение тока, потребляемого двигателем при нагрузке

Для точной оценки характеристик работы двигателя постоянного тока необходимо измерение тока, потребляемого им при нагрузке. Это значение помогает определить эффективность работы двигателя и выявить возможные проблемы, такие как перегрузка или износ.

Измерение тока производится с помощью амперметра, подключаемого последовательно с двигателем в цепь питания. Важно, чтобы амперметр имел необходимый диапазон измерений, соответствующий максимальному току, который может потреблять двигатель в условиях нагрузки.

В процессе измерений рекомендуется использовать источники нагрузки, такие как тормозные устройства или реостатные цепи. Это позволяет точно симулировать рабочие условия и зафиксировать параметры тока при различных уровнях механической нагрузки на вал двигателя.

Особенности процесса измерения:

Амперметр должен иметь точность не ниже 1% от максимального значения тока двигателя.
Измерения следует проводить при стабильной температуре, так как температура влияет на сопротивление материалов, что может исказить результаты.
Важно учитывать влияние работы вспомогательных систем (например, вентиляторов), которые могут изменять потребляемый ток.

При измерении тока важно помнить, что в режиме номинальной нагрузки ток будет близким к расчетному значению, однако при перегрузке ток может значительно возрасти, что приведет к повышению температуры двигателя и возможному его повреждению. Для предотвращения этого используются защитные схемы, ограничивающие ток в случае превышения безопасных значений.

Рекомендации:

Для стабильных измерений следует проводить несколько замеров при разных уровнях нагрузки, чтобы выявить характер изменения тока.
Необходимо учитывать влияние пусковых токов, которые могут быть в 3-5 раз выше номинального значения при старте двигателя.

Таким образом, правильное измерение тока при нагрузке дает важные данные для анализа состояния двигателя и помогает своевременно выявить неисправности.

Анализ работы двигателя при различных скоростях вращения

При изменении скорости вращения двигателя постоянного тока наблюдается прямое воздействие на его характеристики. Скорость вращения определяется напряжением на обмотке и величиной тока, протекающего через неё. При малых оборотах двигатель работает с меньшими потерями, однако при увеличении скорости возникают дополнительные нагрузки на механизмы, что может приводить к перегреву и снижению эффективности.

При низкой скорости вращения (менее 100 об/мин) электродвигатель работает в области низких напряжений, где ток в обмотке высок, а КПД ещё не достигает максимума. На этом уровне возможно заметное повышение температуры, что следует учитывать при проектировании систем охлаждения. В этом режиме мотор способен развивать высокий крутящий момент, что полезно для применения в устройствах, требующих значительной силы на старте или при малых оборотах.

При средней скорости (100-3000 об/мин) происходит баланс между мощностью и крутящим моментом. КПД достигает своего максимума, так как двигатель работает в оптимальном диапазоне напряжений и токов. Однако увеличение скорости выше этого диапазона без должной компенсации может привести к резкому снижению момента и стабильности работы из-за перегрузок на обмотке.

На высоких скоростях (свыше 3000 об/мин) двигатель работает с низким крутящим моментом, что может привести к недостаточному усилию для работы с тяжелыми нагрузками. В таких случаях важно учитывать не только температурные характеристики, но и необходимость дополнительного охлаждения, поскольку двигатели на этих оборотах более подвержены перегреву и возможным повреждениям.

Для оптимальной работы двигателя в зависимости от требуемой скорости важно учитывать влияние внешних факторов, таких как нагрузка на вал, условия вентиляции и тип охлаждения. Важно тщательно контролировать ток и напряжение, чтобы избежать перегрузок и сохранить высокую эффективность на всех уровнях скорости.

Методы выявления перегрева и перегрузки двигателя постоянного тока

Для предотвращения повреждений и длительной работы двигателя в критических условиях, необходимо своевременно выявлять перегрев и перегрузку. Для этого применяются несколько проверенных методов, которые включают в себя как мониторинг рабочих параметров, так и использование специализированных устройств.

Один из основных способов контроля перегрева – это использование термодатчиков, которые устанавливаются непосредственно на корпусе двигателя. Такие датчики могут быть как контактными, так и бесконтактными, в зависимости от требуемой точности измерений. Контактные термопары фиксируют изменения температуры в реальном времени, а инфракрасные датчики помогают мониторить тепловое состояние без прямого контакта с поверхностью.

Другим эффективным методом является использование амперметра для измерения тока, который потребляет двигатель. При перегрузке ток в цепи возрастает, что свидетельствует о повышенной нагрузке на двигатель. Регулярный мониторинг этого параметра помогает обнаружить нестандартные условия работы на ранней стадии. Важно учитывать, что при длительных перегрузках ток может быть в пределах нормы, но двигатель будет перегреваться из-за продолжительности нагрузки.

Для более точной диагностики перегрева также применяются термографические камеры. Эти устройства обеспечивают визуальное представление температурных распределений по поверхности двигателя. Они позволяют быстро выявить участки с аномально высокими температурами, которые могут привести к повреждениям.

Для определения перегрузки в реальном времени используется метод контроля скорости вращения. При повышении нагрузки на вал двигателя скорость может значительно снизиться, что также является сигналом перегрузки. Специализированные датчики, устанавливаемые на вал, помогают отслеживать эту величину и сигнализировать о возможных проблемах.

Кроме того, для более точной диагностики можно использовать систему датчиков вибрации. При перегрузке или перегреве происходят изменения в механической характеристике двигателя, которые могут вызвать увеличенные вибрации. Мониторинг этих колебаний позволяет своевременно оценить состояние двигателя и предотвратить его выход из строя.

Одним из наиболее эффективных методов защиты двигателя от перегрева и перегрузки является автоматическая система защиты, которая отключает двигатель при достижении критических параметров. Эти системы могут использовать как температурные, так и токовые датчики для отключения питания в случае аварийных ситуаций.

Вопрос-ответ:

Как проверить работоспособность двигателя постоянного тока?

Для проверки работоспособности двигателя постоянного тока нужно начать с визуального осмотра. Проверьте, нет ли механических повреждений, загрязнений или износа щеток. Затем измерьте напряжение на клеммах двигателя с помощью мультиметра. При отсутствии напряжения стоит проверить электрическую цепь, включая проводку и источник питания. Если двигатель не вращается, следует осмотреть коллектор и щетки. После этого можно проверить сопротивление обмоток. При нормальном состоянии всех компонентов двигатель должен функционировать корректно.

Почему двигатель постоянного тока не работает, хотя подается питание?

Если двигатель не работает, несмотря на подачу питания, причины могут быть разными. В первую очередь стоит проверить, не перегрелись ли щетки или коллектор. Часто причиной может быть износ щеток, загрязнение коллектора или обрыв проводки. Также важно убедиться, что обмотки не имеют замыканий или обрывов. В некоторых случаях неисправности могут быть в управляющей схеме или в источнике питания.

Как измерить сопротивление обмоток двигателя постоянного тока?

Чтобы измерить сопротивление обмоток двигателя постоянного тока, нужно использовать мультиметр в режиме измерения сопротивления (Омы). Для этого отключите двигатель от электрической сети, подключите мультиметр к выводам обмотки и измерьте сопротивление. Оно должно быть стабильным и не слишком высоким. Если сопротивление бесконечно (обрыв обмотки) или слишком низкое (короткое замыкание), то это может указывать на неисправность.

Как можно диагностировать проблемы с щетками двигателя постоянного тока?

Для диагностики щеток двигателя постоянного тока необходимо осмотреть их на износ. Щетки должны иметь контакт с коллектором и не должны быть слишком короткими. Если щетки сильно изношены или загрязнены, это может привести к плохому контакту и неисправности двигателя. Также проверьте наличие искр на коллекторе при работе двигателя — это может свидетельствовать о проблемах с щетками или коллектором. Если щетки изношены или повреждены, их следует заменить.

Какие симптомы указывают на неисправность коллектора в двигателе постоянного тока?

Если коллектор неисправен, двигатель может работать с перебоями или вовсе не запускаться. Симптомы неисправности коллектора включают повышенное искрение в районе коллектора, шум при вращении, а также отсутствие нормального вращения двигателя. Также при проверке можно заметить повреждения или загрязнения на поверхности коллектора. В таком случае его нужно очистить или заменить поврежденные сегменты.
