На Ford Focus 2 рулевая рейка часто начинает проявлять признаки износа после 100–150 тыс. км пробега. Типичные симптомы включают стук при повороте руля, люфт, утечку жидкости из-под пыльников и затруднённое вращение руля. Игнорирование этих признаков может привести к прогрессирующему износу и дорогостоящему ремонту.
Самостоятельная проверка рулевой рейки возможна без демонтажа агрегата и не требует специального оборудования. Важно зафиксировать автомобиль на ровной площадке, обеспечить доступ к передней подвеске и контролировать уровень жидкости в бачке ГУР перед началом осмотра. Проверку лучше проводить при холодной подвеске, когда все зазоры максимально выражены.
Особое внимание стоит уделить люфту рулевого вала, состоянию пыльников, отсутствию подтёков ATF или жидкости ГУР и равномерности усилия на руле при вращении. Также имеет смысл оценить наличие вибраций на руле при движении по неровностям – это может указывать на разбитые втулки в корпусе рейки.
Проверка состояния креплений, втулок и тяг рулевого механизма дополняет общую диагностику. При обнаружении заеданий или неравномерного усилия следует исключить проблемы с насосом ГУР и ремнём привода. Однако в большинстве случаев первопричина скрыта именно в самой рейке, особенно если замечен продольный люфт рейки относительно корпуса или нехарактерные звуки при вращении.

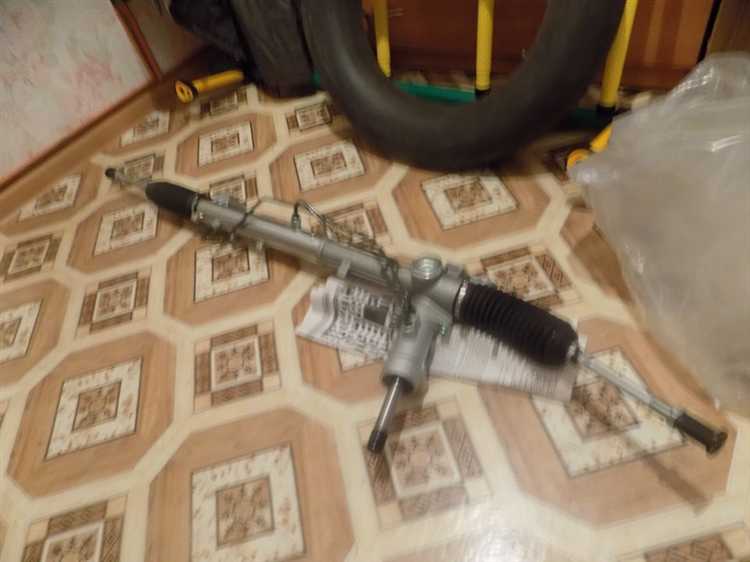

Признаки неисправной рулевой рейки на Форд Фокус 2
При повороте руля ощущается нехарактерный люфт или запаздывание отклика колес – один из первых признаков износа зубчатой передачи рейки или втулок. Такое поведение особенно заметно при низких скоростях и парковке.
Появление стука в районе передней подвески при проезде неровностей может указывать на выработку втулок или люфта в подвижных соединениях рейки. Часто звук усиливается при вращении руля в крайние положения.
Неравномерное усилие на руле влево и вправо может свидетельствовать о внутренних дефектах распределителя или заклинивании золотника. Это приводит к нестабильной работе гидроусилителя и повышенному сопротивлению при управлении.
Утечки жидкости из-под пыльников рулевой рейки или скопления масла на корпусе указывают на повреждение сальников или износ уплотнительных элементов. Даже небольшие следы жидкости требуют внимания, так как уровень ГУР быстро снижается.
Неровный износ передних шин при исправной подвеске может быть следствием люфтов в рулевой рейке, вызывающих постоянное нарушение углов установки колес. В таких случаях необходимо проверить шарнирные соединения и рейку на наличие свободного хода.
Посторонние звуки в рулевом механизме при запуске двигателя – например, кратковременный гул или шипение – могут быть связаны с завоздушиванием системы ГУР из-за внутренних дефектов рейки, нарушающих герметичность контура.

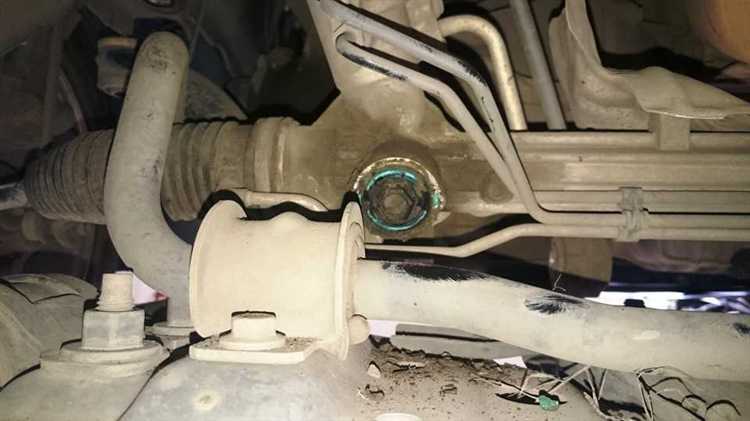

Проверка люфта рулевого управления на месте
Для точной оценки люфта рулевого управления на Ford Focus 2 потребуется помощник. Автомобиль должен стоять на ровной поверхности, двигатель заглушен, стояночный тормоз включен. Передние колёса – прямо.
Один человек садится в салон и покачивает рулевое колесо в пределах малых углов – до 15° влево и вправо. В это время второй наблюдает за реакцией рулевых тяг и поворотных кулаков через арку колеса или снизу. Оценка проводится визуально: движение рулевого колеса должно немедленно передаваться на колёса. Задержка или свободный ход указывает на наличие износа.
При ощутимом люфте следует проверить состояние наконечников рулевых тяг, внутренних шарниров, а также крепление рейки к подрамнику. Изношенные элементы создают дополнительную амплитуду свободного хода и снижают точность управления. Для уточнения источника люфта можно использовать монтажку или плоскую отвертку: поддевать элементы подвески и наблюдать за перемещением шарниров относительно корпуса.
Если рулевое колесо проворачивается на несколько сантиметров без отклика от колёс, а шарниры и тяги визуально целы, проблема может быть в износе зубчатой пары рулевой рейки или в разболтанных втулках. Это требует демонтажа и разборки узла.
Оценка состояния пыльников и уплотнений рулевой рейки
Первичную проверку состояния пыльников рулевой рейки на Ford Focus 2 целесообразно выполнять при вывешенных передних колесах. Колеса поворачиваются от упора до упора, чтобы получить доступ к обоим пыльникам. На исправной рейке резиновые гофры не имеют трещин, надрывов и следов подтеков жидкости.
Особое внимание следует уделить зонам крепления пыльников к корпусу рейки и рулевым тягам. В этих местах часто происходят разгерметизации. Если при сжатии гофры обнаруживаются масляные следы или запотевание – это признак утечки через внутренние уплотнения. В таком случае рекомендуется снять хомут, стянуть пыльник и оценить степень загрязнения и наличие жидкости внутри.
Резиновые уплотнители, находящиеся внутри корпуса рейки, не видны без разборки, однако их состояние можно косвенно оценить по утечкам рабочей жидкости. При наличии потерь гидравлической жидкости в бачке и отсутствии следов на шлангах, соединениях и насосе – высока вероятность износа внутренних сальников рейки.
Дополнительный признак поврежденных пыльников – скрип или хруст при вращении руля, вызванные попаданием грязи и влаги на шток. Важно также проверять жесткость и эластичность резины: пересохшие пыльники теряют герметичность и легко трескаются даже при незначительном изгибе.
Замена пыльников и восстановление герметичности проводится при любом нарушении целостности. Использовать рекомендуется термостойкие аналоги из армированного материала, устойчивые к воздействию масла и реагентов. Повторный монтаж возможен только при полной очистке штока и канавок уплотнений.
Проверка течи рабочей жидкости ГУР в районе рейки
Для выявления утечек жидкости гидроусилителя необходимо обеспечить доступ к нижней части рулевой рейки. На Форд Фокус 2 это удобно делать на подъемнике или яме. В первую очередь осматриваются места подключения гидравлических шлангов к корпусу рейки. Особое внимание следует уделить участкам соединений с металлическими трубками высокого давления и обратки.
Следы подтеков обычно проявляются в виде масляных разводов или капель на корпусе рейки и подрамнике. При наличии загрязнений рекомендуется очистить зону предполагаемой утечки с помощью очистителя тормозов, просушить, а затем провести контрольный осмотр после короткой поездки или работы двигателя с вращением рулевого колеса.
Часто течи возникают из-за износа уплотнений на штоке или входных втулках. При повреждении пыльников велика вероятность попадания грязи, что ускоряет разрушение сальников. Также стоит осмотреть трубки на наличие микротрещин и коррозии, особенно в местах изгиба и крепления к кузову.
Если уровень жидкости в бачке ГУР регулярно падает, но внешние признаки утечки не обнаружены, необходимо проверить, не попадает ли жидкость внутрь рулевого механизма или в пыльники. При наличии масла внутри пыльника это признак внутренней утечки через сальники, и рейка требует ремонта или замены.
После устранения утечки важно долить рабочую жидкость типа Ford WSS-M2C195-A или совместимую с ней, а также провести удаление воздуха из системы вращением руля от упора до упора на заведенном двигателе.
Проверка стуков и шумов при движении рулём
Стуки и посторонние звуки при вращении рулевого колеса на Ford Focus 2 могут свидетельствовать о наличии люфтов или износа компонентов рулевого управления. Для точной оценки источника шума необходимо действовать последовательно.
- Заглушите двигатель и несколько раз поверните руль из стороны в сторону. Это позволяет выявить механические щелчки или стуки, не связанные с работой гидроусилителя.
- Запустите двигатель, приподнимите переднюю часть автомобиля домкратом и проверните руль на холостом ходу. Обратите внимание на металлические звуки, возникающие при начале поворота. Они часто указывают на износ втулки вала рейки.
- Снаружи, через открытое окно или с помощником, послушайте зону рулевой рейки при резких, коротких поворотах руля. Если слышен сухой удар – возможно, разбит внутренний наконечник или люфт в зубчатой передаче рейки.
- Проверьте затяжку хомутов и креплений пыльников – ослабленные элементы могут создавать вибрации и шум.
Также важно отличать шумы в рулевой рейке от схожих звуков, возникающих в:
- опорах стоек амортизаторов (характерный щелчок при вращении руля на месте);
- шаровых опорах и наконечниках рулевых тяг (глухой стук при поворотах на низкой скорости);
- крестовине рулевого вала (скрип или треск в области педального узла).
Если в процессе проверки звуки подтверждаются и локализуются в районе рейки, необходимо дополнительно проверить отсутствие осевого люфта рейки при помощи монтажки, приложенной к корпусу рейки через рычаг подвески. Любое заметное перемещение – повод для снятия узла и более глубокой диагностики.

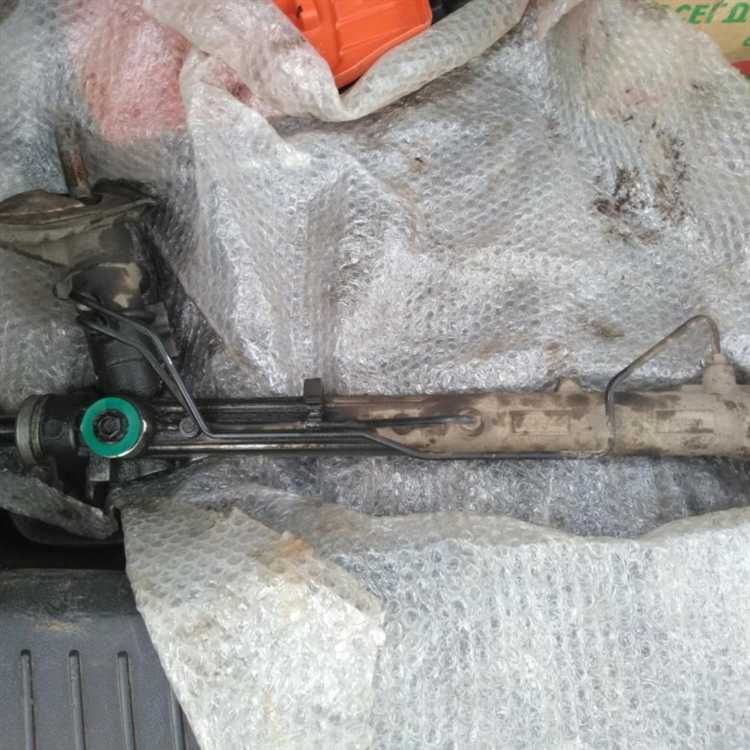

Порядок демонтажа рейки для детальной диагностики
Для начала поднимите переднюю часть автомобиля и надежно зафиксируйте на подставках. Снимите колеса для удобного доступа к рулевой рейке.
Отсоедините тяги рулевого механизма, открутив крепежные гайки на наконечниках. Используйте съемник, чтобы аккуратно снять рулевые тяги с рейки, не повреждая пыльники.
Слейте рабочую жидкость ГУР, открыв сливной болт на рейке или бачке. Это предотвратит подтекания при демонтаже.
Открутите крепления рулевой рейки к подрамнику и кузову. Обычно это четыре болта – два с каждой стороны. Для доступа к верхним креплениям возможно потребуется снять защиту двигателя или элементы подвески.
Отсоедините гидравлические магистрали ГУР, используя ключи подходящего размера. Сразу после отсоединения закройте отверстия заглушками или тряпками, чтобы избежать попадания грязи внутрь системы.
Плавно выведите рейку из посадочного места, контролируя отсутствие натяжения на остальных компонентах. При необходимости используйте монтажную лопатку для аккуратного отделения рейки от кузова.
После снятия рейки тщательно осмотрите пыльники, уплотнения и поверхность вала на наличие повреждений и износа перед отправкой на диагностику или ремонт.
Вопрос-ответ:
Как определить люфт рулевой рейки на Форд Фокус 2 без снятия деталей?
Люфт можно проверить, поставив машину на стоянку с заведённым мотором и повернув рулевое колесо из стороны в сторону. При этом необходимо наблюдать, есть ли свободный ход руля до того, как колёса начнут реагировать на движение. Если рулевое колесо вращается с заметным зазором или слышны стуки, вероятен износ внутренних элементов рейки.
Какие признаки указывают на протечку гидроусилителя в районе рулевой рейки?
Внешние следы жидкости под автомобилем в районе передней части кузова, характерный запах и уменьшение уровня масла в бачке гидроусилителя свидетельствуют о протечке. Также стоит проверить пыльники на целостность: повреждения или разрывы ускоряют попадание грязи внутрь и способствуют износу уплотнений.
Можно ли провести диагностику рулевой рейки самостоятельно без специального оборудования?
Да, базовую проверку выполнить можно. Для этого нужно обратить внимание на уровень и состояние жидкости ГУР, проверить люфт руля, отсутствие посторонних звуков при повороте, а также осмотреть пыльники и уплотнения на предмет повреждений. Для более точной диагностики потребуется снятие рейки и разборка, но первичный осмотр вполне доступен без инструментов.
Как правильно демонтировать рулевую рейку на Форд Фокус 2 для детального осмотра?
Для начала снимают защиту двигателя и откручивают рулевые тяги с рейки. Затем отсоединяют рулевой вал и гидравлические магистрали. После этого ослабляют крепления самой рейки к кузову и аккуратно извлекают её. Важно соблюдать порядок и маркировать детали, чтобы облегчить последующую сборку.
Какие основные неисправности рулевой рейки характерны для Фокуса 2 и как их выявить на ранней стадии?
Часто встречаются люфт, утечки масла, износ пыльников и уплотнений, а также повреждение зубчатой передачи. На ранней стадии появляются шумы при поворотах, неравномерность усилия на руле, а также подтекание жидкости. Регулярный визуальный осмотр и проверка уровня масла помогут выявить проблему до серьёзных повреждений.
