Как рассчитать время зарядки конденсатора

Время зарядки конденсатора определяется параметрами схемы – емкостью конденсатора (C) и сопротивлением (R) цепи, к которой он подключен. Основной показатель – постоянная времени τ = R × C, которая показывает, за сколько секунд зарядится конденсатор до 63% от максимального напряжения.

Для практических расчетов обычно учитывают, что полное заряжание считается достигнутым через 5τ, когда напряжение практически стабилизируется и превышает 99% от максимального. Это упрощает оценку времени без необходимости сложных интегралов или моделирования.

При выборе элементов важно учитывать точные значения емкости и сопротивления, поскольку даже небольшие отклонения могут существенно влиять на время зарядки. Для конденсаторов в микрофарадном и миллифарадном диапазоне расчет времени по формуле дает достаточную точность для большинства применений, включая фильтрацию и временные задержки.

В дальнейшем разберем формулы расчета и примеры определения времени зарядки на основе конкретных параметров схемы.

Определение основных параметров для расчета времени зарядки

В формуле расчета времени зарядки конденсатора ключевыми параметрами выступают ёмкость конденсатора (C), сопротивление цепи (R) и напряжение источника (U). Их точное определение позволяет получить корректный результат и учесть особенности конкретной схемы.

• Ёмкость конденсатора (C) измеряется в фарадах (Ф). Для большинства практических задач используется микрофарад (мкФ), нанофарад (нФ) или пикофарад (пФ). Значение ёмкости обычно указано на корпусе или в технической документации. Точность измерения важна при работе с малыми временными интервалами зарядки.
• Сопротивление цепи (R) выражается в омах (Ом). В расчет входит сумма всех резистивных элементов, влияющих на ток зарядки: внутреннее сопротивление источника, сопротивление проводников, а также внешние резисторы. Для точности измерения рекомендуется использовать мультиметр с низкой погрешностью.
• Напряжение источника (U) – это постоянное напряжение, подаваемое на конденсатор. Для расчёта времени зарядки учитывается начальное напряжение на конденсаторе (обычно 0 В) и конечное напряжение, к которому происходит зарядка (обычно близкое к напряжению источника). Превышение рабочего напряжения конденсатора недопустимо.

Рассмотрение динамики зарядки требует понимания, что время зарядки зависит от произведения R и C – постоянной времени τ = R × C. Для практических расчетов используется время, за которое напряжение на конденсаторе достигает примерно 63% от конечного значения, что соответствует одной постоянной времени.

1. Измерьте ёмкость конденсатора точным измерительным прибором, если значение не указано или вызывает сомнения.
2. Определите суммарное сопротивление цепи, включая все активные элементы и внутренние сопротивления источника питания.
3. Установите рабочее напряжение источника и проверьте, что оно не превышает максимальное допустимое напряжение для конденсатора.

Точное определение этих параметров минимизирует ошибки при расчетах и позволяет корректно оценить время, необходимое для достижения заданного уровня заряда конденсатора.

Формула расчета времени зарядки конденсатора и её компоненты

Время зарядки конденсатора определяется формулой

t = -RC · ln(1 — \(\frac{U_c}{U_0}\))

где t – время зарядки в секундах, R – сопротивление цепи в омах, C – ёмкость конденсатора в фарадах, U_0 – напряжение источника питания в вольтах, U_c – напряжение на конденсаторе в момент времени t в вольтах, ln – натуральный логарифм.

Компоненты формулы отражают физические свойства цепи: произведение R и C задаёт постоянную времени τ = RC, которая характеризует скорость зарядки. При t = RC напряжение на конденсаторе достигает примерно 63% от U_0.

Значение U_c выбирают исходя из требуемого уровня заряда. Например, чтобы оценить время до 90% заряда, подставляют U_c = 0.9·U_0. В таком случае t ≈ 2.3·RC.

Для точных расчётов важно учитывать сопротивление в цепи, которое включает как внешний резистор, так и внутренние сопротивления источника и конденсатора. Ёмкость должна быть указана в фарадах с точностью, соответствующей характеристикам компонента.

Натуральный логарифм отражает экспоненциальный характер зарядки, что исключает линейное приближение. Поэтому формула обеспечивает точный расчёт времени для заданного напряжения U_c.

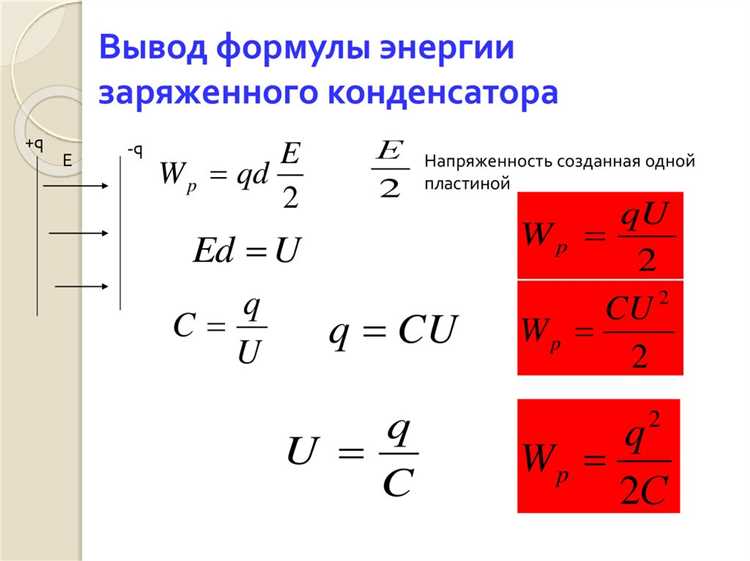

Влияние сопротивления цепи на время зарядки конденсатора

Время зарядки конденсатора напрямую зависит от величины сопротивления в цепи, которое ограничивает ток заряда. Основной параметр, влияющий на процесс, – постоянная времени τ (тау), которая вычисляется по формуле:

τ = R × C,

где R – сопротивление в омах, C – емкость конденсатора в фарадах.

Постоянная времени показывает, за какое время напряжение на конденсаторе достигнет примерно 63% от напряжения источника. Чем выше сопротивление, тем больше τ, и тем медленнее происходит зарядка.

Например, при емкости 1000 мкФ и сопротивлении 1 кОм постоянная времени составит:

τ = 1000 Ом × 0.001 Ф = 1 с.

Это значит, что за 1 секунду напряжение на конденсаторе поднимется до 63% от максимального. Если увеличить сопротивление до 10 кОм, τ станет 10 с – зарядка замедлится в 10 раз.

Время практически полного заряда (около 99%) обычно принимают равным 5τ. Значит, для R=1 кОм и C=1000 мкФ зарядка займет около 5 секунд, а для R=10 кОм – около 50 секунд.

Рассмотрим влияние разных значений сопротивления на время зарядки при постоянной емкости 1000 мкФ:

Практический пример расчета времени зарядки с конкретными значениями

Рассмотрим конденсатор емкостью 1000 мкФ (0,001 Ф) и резистор сопротивлением 10 кОм (10 000 Ом). Напряжение источника составляет 12 В. Для расчета времени зарядки используется формула:
t = -RC × ln(1 — Uзаряд / Uисточника),
где t – время зарядки в секундах, R – сопротивление в омах, C – емкость в фарадах, Uзаряд – напряжение на конденсаторе в момент времени t, Uисточника – напряжение источника.

Для практики определим время зарядки до 63,2% от напряжения источника, что соответствует одному постоянному времени τ (тау). При этом Uзаряд = 0,632 × 12 В = 7,584 В. Тогда расчет упрощается: t = RC.

Подставляем значения: t = 10 000 Ом × 0,001 Ф = 10 секунд. Значит, за 10 секунд напряжение на конденсаторе достигнет примерно 7,6 В, то есть 63,2% от 12 В.

Если требуется вычислить время для достижения другого напряжения, например 90% (Uзаряд = 0,9 × 12 В = 10,8 В), используем исходную формулу: t = -RC × ln(1 — 0,9) = -10 000 × 0,001 × ln(0,1) = 10 × 2,3026 ≈ 23 секунды.

Таким образом, для полного приближения к напряжению источника (порядка 99%) потребуется около 5τ, то есть примерно 50 секунд. Это значение важно учитывать при выборе компонентов и расчете времени работы схемы.

Ошибки и погрешности при расчете времени зарядки конденсатора

Основная формула зарядки конденсатора – τ = R × C, где τ – постоянная времени, R – сопротивление, C – емкость – теоретически проста, но на практике она содержит источники погрешностей.

Первая ошибка связана с точностью параметров компонентов. Емкость конденсатора может иметь допуск ±5–20%, особенно у электролитических моделей. Аналогично сопротивление резистора обычно имеет допуск ±1–10%. Эти отклонения напрямую влияют на рассчитанное время зарядки.

Вторая погрешность возникает из-за температурных изменений. Емкость и сопротивление зависят от температуры: емкость конденсаторов изменяется примерно на 0,1–0,3% на градус, а сопротивление резисторов может увеличиваться или уменьшаться на 0,4–0,7% на градус. При расчете это учитывают редко, что приводит к расхождениям в реальных условиях.

Третье – влияние паразитных элементов схемы. Проводники, контакты и паяные соединения создают дополнительные сопротивления и емкости, которые не учитываются в формуле, но способны увеличить или уменьшить время зарядки на 5–10%.

Четвертый момент – начальное напряжение на конденсаторе. Если конденсатор частично заряжен, расчет времени зарядки по классической формуле будет неверным. Для точного результата необходимо учитывать фактическое начальное напряжение и рассчитывать время до достижения заданного уровня напряжения.

Пятая погрешность связана с неидеальностью источника напряжения. Внутреннее сопротивление источника или нестабильное напряжение влияют на ток зарядки, что отражается на времени достижения нужного уровня заряда.

Для повышения точности расчетов рекомендуется использовать измеренные значения емкости и сопротивления, учитывать температурные коэффициенты, а при необходимости замерять параметры компонентов в условиях эксплуатации. Если требуется высокая точность, стоит применять моделирование с учетом паразитных эффектов и начального состояния конденсатора.

Методы проверки правильности расчетного времени зарядки на практике

Практическое измерение проводят следующим образом: к цепи подают напряжение, одновременно включая таймер. Записывают время, за которое напряжение на конденсаторе достигает 0,63 от максимального значения. Полученный результат сравнивают с расчетным временем зарядки, определённым по формуле t = τ = R×C.

Если измеренное время значительно отличается от расчетного, необходимо учесть погрешности компонентов: реальное сопротивление может отличаться от номинального на 5–10%, емкость конденсатора – на 10–20%. Также влияют дополнительные элементы цепи, например, паразитные сопротивления и ёмкости, которые увеличивают время зарядки.

Для повышения точности контроля используют осциллограф, который позволяет отследить кривую зарядки в реальном времени. Это даёт возможность выявить нестандартные отклонения от теоретической экспоненты и оценить влияние помех или неисправностей в цепи.

Альтернативный метод – многократное измерение с последующим усреднением результатов, что снижает влияние случайных ошибок при фиксировании времени.

Таким образом, правильность расчетного времени зарядки подтверждается экспериментальными данными с учётом допусков компонентов и возможных внешних факторов.

Вопрос-ответ:

Как рассчитать время зарядки конденсатора, если известны емкость и сопротивление цепи?

Для расчёта времени зарядки используют формулу, основанную на постоянной времени τ = R × C, где R — сопротивление в цепи, C — емкость конденсатора. Время зарядки до определённого уровня напряжения выражается через экспоненту: напряжение на конденсаторе меняется по формуле U(t) = U_источника × (1 — e^(-t/τ)). Чтобы найти время t, нужно решить уравнение относительно t для нужного значения напряжения. Обычно для приближённых оценок берут время равное 5τ — после этого напряжение считается практически достигшим установленного уровня.

Почему фактическое время зарядки конденсатора может отличаться от рассчитанного по формуле?

Расхождение появляется из-за различных факторов: реальные параметры компонентов могут отличаться от номинальных, сопротивление цепи не всегда является чисто резистивным, влияние паразитных емкостей и индуктивностей, температура, качество контактов и проводов. Кроме того, источники питания могут иметь внутреннее сопротивление и ограничения по току, что замедляет процесс. Поэтому измерения на практике показывают время зарядки с некоторым отклонением от теоретического расчёта.

Как определить сопротивление цепи для расчёта времени зарядки конденсатора, если в схеме несколько элементов?

Для расчёта времени зарядки необходимо учитывать сопротивление, которое реально влияет на зарядный ток. Если в цепи несколько резисторов, их суммарное сопротивление вычисляют исходя из последовательного и параллельного соединения. Также нужно учесть внутреннее сопротивление источника питания и проводов. Иногда целесообразно упростить схему, выделив эквивалентное сопротивление, влияющее на ток зарядки конденсатора, чтобы получить более точный расчет.

Как влияет начальное напряжение на конденсаторе на время его зарядки?

Если конденсатор не разряжен полностью, а имеет некоторое начальное напряжение, процесс зарядки происходит быстрее или медленнее в зависимости от разницы напряжений источника и конденсатора. В формуле зарядки учитывается начальное значение U₀, и напряжение меняется по закону U(t) = U_источника + (U₀ — U_источника) × e^(-t/τ). Это значит, что время, необходимое для достижения нужного напряжения, сокращается, если конденсатор уже частично заряжен.

Можно ли использовать формулу для расчёта времени зарядки при нестандартных напряжениях или напряжениях с пульсациями?

Формула расчёта основана на постоянном напряжении источника и идеальных условиях. Если напряжение нестабильно или содержит пульсации, процесс зарядки становится сложнее описать одной формулой. В таких случаях расчёт даёт только приблизительную оценку. Для точного анализа следует применять методы моделирования с учетом реального сигнала или проводить экспериментальные замеры.
