Как разобрать зеркало форд куга 2

Боковое зеркало Ford Kuga 2 может потребовать разборки по ряду причин: повреждение корпуса, замена электропривода, регулировочного механизма, обогрева или повторителя поворота. Независимо от причины, важно понимать конструкцию узла и соблюдать порядок действий, чтобы не повредить пластиковые защёлки и проводку.

Конструкция бокового зеркала у модели Kuga второго поколения включает корпус, декоративную накладку, стекло с крепёжной рамкой, электрические разъёмы, механизм складывания и поворотный привод. В зависимости от комплектации, в зеркало может быть встроен дополнительный модуль: повторитель, подсветка, электроскладывание и даже камера обзора.

Для разборки потребуется стандартный набор инструментов: пластиковые лопатки, крестовая отвертка, торцовая головка на 10 мм и тонкие перчатки. Работы желательно выполнять при температуре выше +10 °C – на морозе пластиковые детали становятся хрупкими и могут треснуть при демонтаже.

Перед началом работ необходимо отключить аккумулятор, чтобы избежать короткого замыкания при отсоединении разъёмов. Далее снимается внутренняя накладка на двери со стороны крепления зеркала, отсоединяются разъёмы питания, а затем откручиваются болты крепления узла к двери. После этого зеркало можно аккуратно вынуть и приступить к его поэтапной разборке.

Как снять декоративную накладку на корпусе зеркала

Декоративная накладка на боковом зеркале Ford Kuga 2 удерживается защёлками и фиксируется внутри корпуса без использования винтов. Перед снятием необходимо подготовить пластиковую лопатку или съёмник для обшивки, чтобы не повредить элементы крепления.

1. Поверните зеркало вручную так, чтобы его нижняя часть оказалась максимально открытой – это обеспечит доступ к внутренним зацепам накладки.
2. Вставьте пластиковый инструмент между корпусом зеркала и накладкой с нижнего края. Аккуратно подденьте край накладки, чтобы разъединить первую защёлку.
3. Продолжайте поддевать накладку по периметру, двигаясь по направлению вверх. Работайте медленно, чтобы не сломать внутренние защёлки.
4. После отщелкивания всех фиксаторов накладка легко снимается с корпуса. Не тяните её резко – убедитесь, что отсоединены все точки крепления.

Если накладка дополнительно снабжена светодиодным повторителем поворота, отсоедините разъём питания, прежде чем полностью снимать элемент. Разъём обычно фиксируется защёлкой, которую нужно слегка нажать и потянуть разъём на себя.

Повторная установка выполняется в обратном порядке – совмещение всех защёлок с посадочными местами и равномерное нажатие до щелчка фиксации.

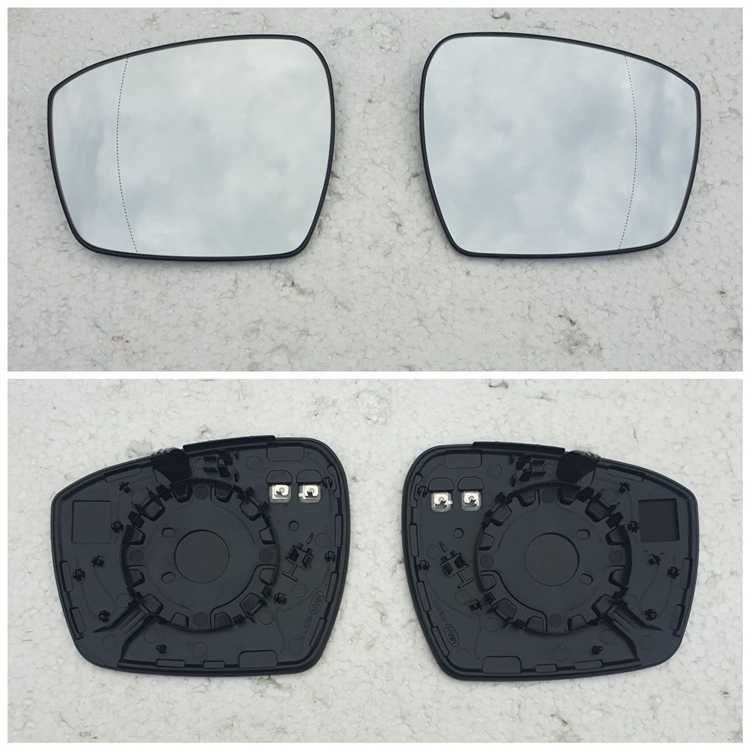

Демонтаж зеркального элемента без повреждений

Перед началом работы следует перевести зеркало в крайнее верхнее положение с помощью штатного джойстика регулировки. Это откроет доступ к нижнему краю зеркального элемента.

Для снятия рекомендуется использовать пластиковую лопатку или тонкий пластиковый клин, чтобы избежать царапин на корпусе. Металлические инструменты не подходят – они могут повредить зеркало и корпус.

Аккуратно вставьте инструмент между корпусом и нижним краем стекла. Работать следует без резких движений, равномерно продвигая инструмент вдоль нижнего края, пока не почувствуется ослабление фиксации.

Зеркальный элемент крепится на защёлках, расположенных по периметру. После отсоединения нижних защёлок можно осторожно потянуть стекло на себя и немного вверх, чтобы снять его с верхней части крепления.

Если зеркало оборудовано обогревом, с задней стороны стекла будут провода. Перед окончательным извлечением элемента необходимо отсоединить клеммы питания, зажимая их с двух сторон и снимая поочерёдно. Не тяните за провода – это может привести к их обрыву.

После демонтажа проверьте целостность защёлок и состояние нагревательных контактов. При повторной установке рекомендуется слегка смазать защёлки силиконовой смазкой, чтобы упростить фиксацию и уменьшить риск повреждений.

Как отсоединить разъёмы подогрева и электропривода

Перед отключением разъёмов необходимо убедиться, что зажигание выключено, а клемма аккумулятора отсоединена. Это исключает риск короткого замыкания при работе с электропроводкой.

Разъёмы подогрева находятся на тыльной стороне зеркального элемента. Обычно это два тонких провода с плоскими клеммами. Для отсоединения их следует аккуратно потянуть за пластиковые корпуса, а не за проводку. Прикипевшие контакты можно слегка расшатать, придерживая основу разъёма пальцами. Использование инструмента нежелательно, так как есть риск повредить стекло.

Разъём электропривода расположен в корпусе зеркала, ближе к шарнирной части. Обычно он представляет собой многоштырьковую пластиковую колодку. Чтобы его отключить, необходимо нажать фиксатор (чаще всего с торца) и аккуратно вытянуть соединение на себя. При наличии следов коррозии разъём следует прочистить перед повторной установкой.

Если зеркало оснащено дополнительными функциями, например, электроскладыванием или повторителем поворота, могут присутствовать отдельные жгуты проводов. Все соединения необходимо пометить перед отсоединением, чтобы исключить ошибки при сборке.

Снятие крышки корпуса бокового зеркала

Перед началом работ необходимо сложить зеркало, чтобы обеспечить доступ к зазорам между крышкой и корпусом. Если на модели установлены поворотники в зеркале, отключение питания желательно выполнить заранее, отсоединив соответствующие разъёмы в дверной панели.

Используй пластиковую лопатку или медиатор, чтобы избежать повреждения лакокрасочного покрытия. Начинать следует с нижней части крышки, аккуратно вставляя инструмент в щель между крышкой и корпусом зеркала. Постепенно продвигайся вдоль периметра, равномерно ослабляя фиксацию защёлок.

Всего предусмотрено несколько внутренних фиксаторов: по одному в верхней части, два по бокам и один снизу. Усилие должно быть дозированным – если ощущается сильное сопротивление, стоит проверить, не мешают ли фиксаторы или не осталось ли скрытых креплений.

После отщёлкивания всех защёлок крышку необходимо аккуратно потянуть на себя, удерживая за края, ближе к внешней части зеркала. Резких движений допускать нельзя, особенно в случае наличия проводки подсветки поворотника – она может быть подключена к разъёму внутри крышки.

При наличии проводов необходимо отсоединить разъём, нажав фиксатор и аккуратно вынув штекер. После этого крышка корпуса полностью отделяется и может быть отложена в сторону.

Разборка поворотника и светодиодной подсветки

Для снятия поворотника и светодиодной подсветки на боковом зеркале Ford Kuga 2 потребуется предварительно демонтировать внешнюю крышку корпуса. После этого открывается доступ к фиксаторам осветительных элементов.

Поворотник закреплён на корпусе с помощью пластиковых защёлок и, в некоторых модификациях, дополнительного самореза под крестовую отвёртку. Начинать следует с осторожного поддевания защёлок пластиковой лопаткой, начиная с внешнего края. При наличии винта его нужно выкрутить до освобождения элемента.

После отсоединения поворотника потребуется отключить разъём питания. Разъём фиксируется пластиковым язычком, который следует аккуратно отжать, не допуская чрезмерного усилия, чтобы не повредить контакты.

Светодиодная подсветка зоны под дверью крепится отдельно. Её корпус зафиксирован в посадочном месте зеркала с помощью направляющих и защёлок. Для снятия необходимо аккуратно надавить на фиксатор, расположенный ближе к основанию зеркала, и вытянуть модуль наружу. Проводка подключается через мини-разъём, отключаемый нажатием фиксирующей скобы.

При обратной сборке необходимо убедиться в надёжной фиксации каждого элемента и корректном подключении разъёмов. Установка поворотника и подсветки выполняется в обратной последовательности с контролем посадки в защёлки без перекосов.

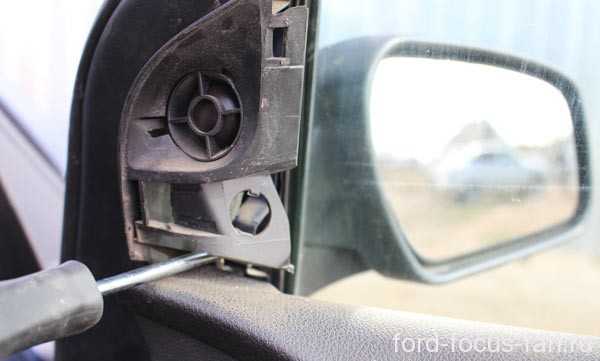

Как открутить крепления зеркального модуля к двери

Для доступа к креплениям зеркального модуля сначала необходимо снять внутреннюю облицовку двери в зоне зеркала. Обычно для этого используются пластиковые клипсы и винты, расположенные под декоративными накладками.

Крепления зеркального модуля к двери Ford Kuga 2 представляют собой три болта с головкой на 8 мм, расположенные за треугольной накладкой на двери. Чтобы получить к ним доступ, снимите эту накладку, аккуратно поддев её пластиковым инструментом.

Для откручивания крепежных болтов используйте трещотку или гаечный ключ на 8 мм с коротким удлинителем – так обеспечивается лучший доступ в ограниченном пространстве. Болты часто фиксируются с усилием, поэтому контролируйте, чтобы головка инструмента плотно сидела, чтобы избежать срыва граней.

После откручивания всех трёх болтов аккуратно потяните зеркальный модуль от двери, при этом отсоедините электрические разъёмы питания подогрева и регулировки зеркала, чтобы полностью освободить модуль.

После снятия крепежа и отсоединения разъёмов зеркало можно безопасно снять, не повредив корпус двери или электропроводку.

Разъединение механизма складывания и фиксации

Для доступа к механизму складывания и фиксации необходимо снять корпус зеркала и открутить крепления зеркального модуля. После этого переходят к отсоединению самого механизма.

1. Переведите зеркало в положение, при котором механизм находится в разложенном состоянии.
2. С помощью тонкой отвёртки или пластикового лопатки аккуратно подденьте фиксирующие защёлки на шарнире механизма.
3. Освободите электрический разъём, если механизм оснащён электроприводом складывания.
4. Отсоедините фиксирующую пружину или клипсы, удерживающие шарнирную часть механизма.
5. После снятия всех фиксирующих элементов плавно разделите две половины механизма, контролируя отсутствие сопротивления и заеданий.

При работе избегайте применения чрезмерной силы, чтобы не повредить пластиковые детали и не деформировать корпус. Если присутствуют резиновые уплотнители, аккуратно снимите их, чтобы сохранить герметичность при обратной сборке.

В случае коррозии на металлических деталях рекомендуется обработать их проникающей смазкой перед разъединением, что облегчит демонтаж и снизит риск повреждений.

Подготовка зеркала к замене или ремонту деталей

Перед началом работы необходимо отключить питание автомобиля, чтобы избежать короткого замыкания при отсоединении электропроводки. Для этого снимите клемму с аккумулятора или выключите зажигание.

Осмотрите корпус зеркала на предмет трещин и повреждений крепежных элементов. Важно убедиться, что все фиксаторы и защелки находятся в исправном состоянии, чтобы не повредить корпус при демонтаже.

Для доступа к внутренним элементам потребуется снять декоративную накладку и зеркальный элемент. Используйте пластиковые инструменты для поддевания, чтобы избежать царапин на корпусе и стекле.

Отсоедините разъемы электропитания подогрева и электропривода зеркала, аккуратно зафиксировав провода, чтобы предотвратить их повреждение. При необходимости сделайте фото или схему подключения для правильной сборки.

Проверьте состояние крепежных винтов и болтов, при необходимости подготовьте набор подходящих инструментов – обычно используются Torx или крестовая отвертка. Перед откручиванием очистите крепления от загрязнений и коррозии.

Если предстоит замена деталей с механизмом складывания, убедитесь, что механизм находится в разложенном положении для удобства демонтажа и предотвращения повреждений.

В завершение убедитесь, что у вас под рукой есть чистая и мягкая ткань для укрытия кузова автомобиля и зеркала во время разборки, чтобы избежать случайных повреждений и царапин.

Вопрос-ответ:

Какие инструменты нужны для разборки бокового зеркала Ford Kuga 2?

Для работы потребуются крестовая отвертка, набор торцевых ключей или головок (обычно на 8 мм), пластиковые клипсы или лопатки для аккуратного снятия декоративных элементов, а также плоская отвертка для разъёмов. Рекомендуется подготовить чистую ветошь, чтобы не повредить поверхность зеркала и кузова.

Как правильно снять корпус зеркала, чтобы не повредить крепления и лакокрасочное покрытие?

Сначала нужно аккуратно отсоединить декоративную накладку, используя пластиковую лопатку, чтобы избежать царапин. Затем откручивают винты, крепящие корпус к основанию. При снятии корпуса важно плавно поддевать его по краям, не применяя чрезмерной силы. Если заметно сопротивление, стоит проверить, не остались ли скрытые крепления. Работу стоит выполнять в теплом помещении или при плюсовой температуре, чтобы пластик был менее хрупким.

Как отключить электропривод и подогрев зеркала перед разборкой?

Перед началом работ следует отсоединить аккумулятор автомобиля, чтобы исключить короткое замыкание. После этого аккуратно снять внутреннюю обивку двери, чтобы получить доступ к разъёмам. Разъёмы подогрева и электропривода имеют фиксирующие защёлки, которые необходимо слегка поджать или отжать. Важно не тянуть провода за кабели, чтобы не повредить контакты и изоляцию.

Какие ошибки чаще всего допускают при разборке зеркала Ford Kuga 2, и как их избежать?

Одна из распространённых ошибок — применение силы при снятии пластиковых деталей, что приводит к их трещинам или поломкам. Также часто повреждают проводку, если пытаются отсоединить разъёмы без освобождения защёлок. Чтобы избежать проблем, нужно внимательно изучить конструкцию, использовать пластиковые инструменты для поддёва и работать неспешно. Ещё важно отсоединить аккумулятор перед началом, чтобы не повредить электрику.

Можно ли заменить только зеркало (стекло) без снятия всего корпуса на Ford Kuga 2?

Да, замена зеркального стекла возможна без полного демонтажа корпуса. Обычно оно крепится на защёлках или клее, поэтому нужно осторожно поддеть стекло с помощью пластиковой лопатки. При наличии подогрева важно предварительно отключить электропитание. После снятия старого стекла устанавливают новое, плотно фиксируя его на место. Однако при сильных повреждениях корпуса лучше снять весь модуль для удобства и надежности ремонта.
