Стояночный тормоз с барабанным механизмом требует периодической ручной регулировки, особенно если отсутствует автоматический натяжитель или он вышел из строя. Признаки необходимости вмешательства – неэффективное удержание автомобиля на уклоне, увеличенный ход рычага или неравномерный износ колодок.
Для доступа к регулировочному механизму чаще всего требуется снять колесо и тормозной барабан. На многих моделях автомобилей используется эксцентриковый регулятор или регулировочная шестерня, расположенная между тормозными колодками. Регулировка производится путем вращения этого элемента с помощью специальной отвертки через технологическое отверстие в опорной пластине или непосредственно после демонтажа барабана.
Перед началом работ необходимо убедиться в исправности троса, равномерности натяжения с обеих сторон и отсутствии заеданий в механизме. При корректной настройке зазор между колодками и рабочей поверхностью барабана должен составлять 0,2–0,4 мм. После завершения процедуры важно проверить эффективность тормоза на уклоне и убедиться, что колесо не вращается при полностью поднятом рычаге.
Игнорирование ручной регулировки при признаках износа может привести к снижению эффективности торможения и повышенному износу компонентов. Рекомендуемый интервал проверки – каждые 10 000–15 000 км пробега или при появлении характерных симптомов. Регулярное техническое обслуживание стояночного тормоза позволяет сохранить его работоспособность и избежать дорогостоящего ремонта.

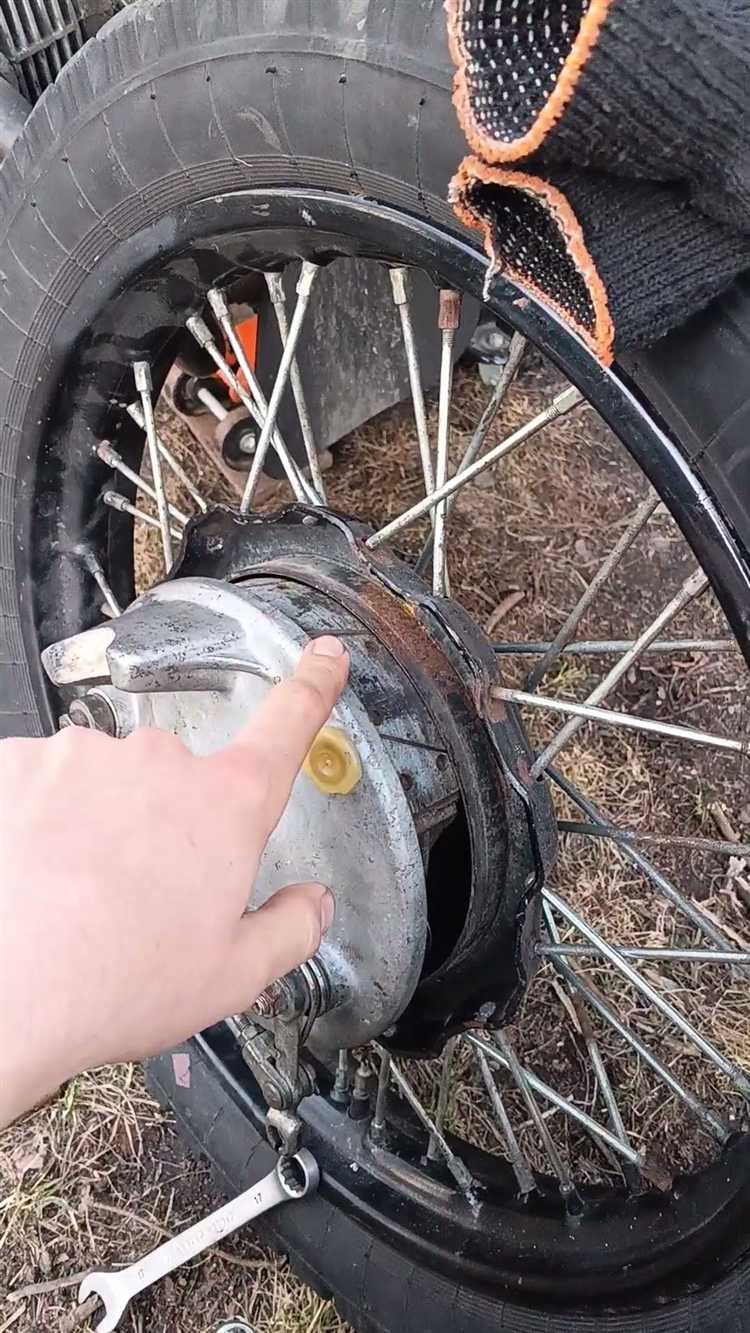

Как определить необходимость ручной регулировки колодок
Другим показателем служит снижение эффективности удержания автомобиля на уклоне. Если при включённом стояночном тормозе машина начинает катиться даже под незначительным наклоном, следует проверить натяжение привода и положение колодок относительно барабана.
Также стоит обратить внимание на неравномерную работу тормозов задней оси. При торможении с ручника возможен увод автомобиля в сторону, что сигнализирует о разной степени прижатия колодок или их заедании.
Проверка состояния возможна без демонтажа: при поднятии задней части автомобиля и вращении колеса вручную можно оценить наличие свободного хода. Если колесо вращается без заметного сопротивления при затянутом тросе, регулировка необходима.
Дополнительный симптом – характерный скрип или металлический шум при активации стояночного тормоза. Это может свидетельствовать о чрезмерном зазоре между колодками и рабочей поверхностью барабана.
Подготовка автомобиля к регулировке стояночного тормоза
Перед началом регулировки стояночного тормоза необходимо обеспечить полную неподвижность автомобиля. Для этого установите транспортное средство на ровную площадку и активируйте передачу (для МКПП – первую или заднюю, для АКПП – режим «P»). Под передние колёса подложите противооткатные упоры.
Отключите зажигание и снимите клемму с аккумулятора, если регулировка будет производиться в зоне, где есть электроприводы (например, электрический ручной тормоз). Это исключит случайный запуск механизмов и обеспечит безопасность.
Задние колёса должны быть приподняты для доступа к барабанам или механизмам дисковых тормозов. Используйте домкрат с соответствующей грузоподъёмностью, после чего обязательно установите надёжные страховочные опоры под кузов. Никогда не выполняйте работы, опираясь только на домкрат.
Снимите задние колёса для обеспечения свободного доступа к регулировочному механизму. При наличии декоративных колпаков или датчиков давления в шинах действуйте аккуратно, чтобы не повредить элементы.
Если регулировка будет производиться через отверстие в тормозном барабане или щите, заранее подготовьте фонарик и съёмник тормозного барабана (если требуется его демонтаж). При наличии коррозии или загрязнений обработайте соединения проникающей смазкой за 10–15 минут до откручивания.
Убедитесь, что ручной тормоз полностью опущен и тросы не находятся в натянутом состоянии. В противном случае регулировка не даст точного результата.
Поиск регулировочного механизма на разных типах тормозных систем
Местоположение и конструкция регулировочного механизма зависят от типа тормозной системы. Чтобы приступить к ручной регулировке, необходимо точно определить его расположение и способ доступа.
- Барабанные тормоза с внутренним механизмом: наиболее распространённый тип на задней оси. Регулировочный механизм обычно размещён внутри барабана и представляет собой резьбовой разжимной рычаг (эксцентрик или «звёздочка»). Чтобы добраться до него, потребуется снять колесо, а затем барабан. В некоторых моделях предусмотрено технологическое отверстие на задней части тормозного щита для доступа к регулировке без снятия барабана. Оно может быть закрыто резиновой заглушкой.
- Барабанные тормоза с внешним винтовым регулятором: встречаются реже, но обеспечивают упрощённый доступ. Регулятор располагается снаружи, возле троса привода, и может быть выполнен в виде гайки или винта с шестигранной головкой. Для регулировки достаточно повернуть его гаечным ключом.
- Дисковые тормоза с интегрированным ручником: в таких системах стояночный тормоз управляется за счёт механизма внутри суппорта. Регулировка выполняется через приводной рычаг на корпусе суппорта или с помощью специального винта, доступ к которому открывается после снятия заглушки. В некоторых случаях требуется использование шестигранника или тормозного поршневого инструмента для поворота поршня с регулятором.
- Дисковые тормоза с отдельным барабаном стояночного тормоза: здесь за основным тормозным диском скрыт небольшой барабан, предназначенный исключительно для ручника. Регулировка осуществляется классическим разжимным механизмом, аналогичным барабанным системам. Чтобы добраться до него, необходимо демонтировать диск.
Перед началом работы важно ознакомиться с сервисной документацией по конкретной модели автомобиля. Производители могут использовать отличающиеся конструкции даже в пределах одной платформы.

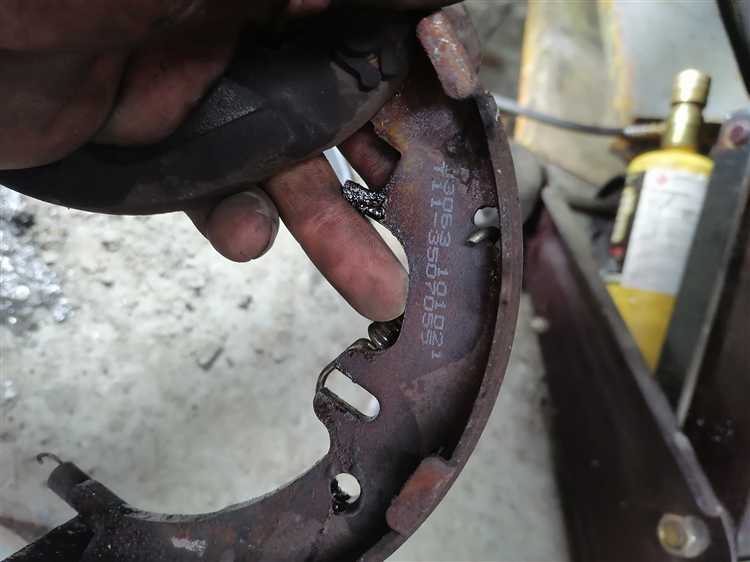

Пошаговая инструкция по ручной регулировке барабанных тормозов
1. Заглушите двигатель, включите первую передачу (или положение «P» на автомате) и установите противооткатные упоры под передние колёса. Ослабьте гайки задних колёс и поднимите заднюю часть автомобиля с помощью домкрата. Зафиксируйте автомобиль на надёжных опорах.
2. Снимите задние колёса. При необходимости аккуратно сбейте тормозной барабан резиновым молотком, если он прикипел. Не применяйте чрезмерное усилие, чтобы не повредить ступицу.

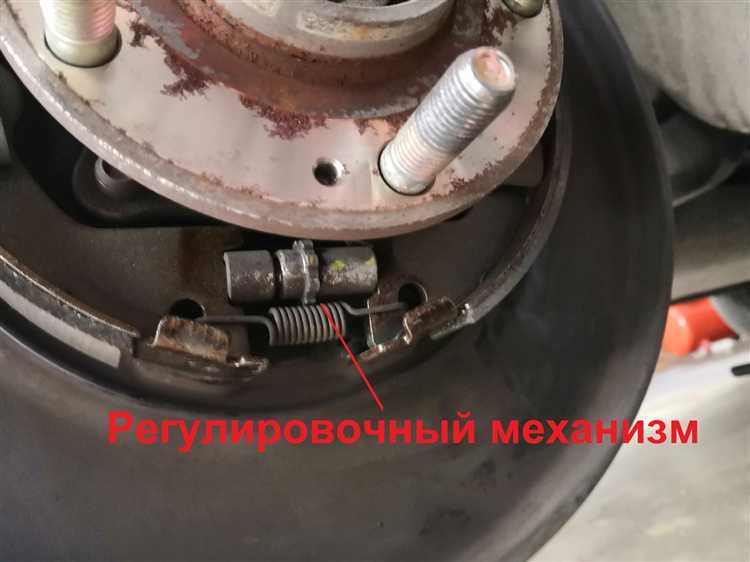

3. Найдите регулировочный механизм внутри тормозного барабана. Обычно он представляет собой зубчатую гайку (трещотку) или винт с эксцентриком, установленный между колодками. У большинства моделей регулировка производится через специальное смотровое отверстие сзади тормозного щита.
4. Вставьте подходящую отвёртку или регулировочный инструмент в отверстие и прокручивайте зубчатый механизм вверх или вниз в зависимости от конструкции. Колодки должны раздвигаться до момента, когда барабан начнёт слегка цеплять их при вращении вручную.
5. После установки минимального зазора прокрутите барабан несколько раз в обе стороны и убедитесь в лёгком касании колодок. Проверните барабан рукой: он должен вращаться с небольшим сопротивлением, без закусываний.
6. Повторите процедуру на втором колесе. Регулировка должна быть симметричной, чтобы избежать перекоса усилия торможения при использовании стояночного тормоза.
7. Установите тормозные барабаны и колёса на место, затяните гайки вручную. Опустите автомобиль с домкратов и окончательно затяните колесные гайки динамометрическим ключом.
8. Проверьте работу стояночного тормоза: рычаг должен фиксироваться на 3–6 щелчках, и при этом автомобиль не должен катиться даже на уклоне.
Регулировка троса стояночного тормоза после замены колодок
После замены тормозных колодок важно отрегулировать трос стояночного тормоза, чтобы обеспечить полное задействование тормозных механизмов без избыточного натяжения. Неправильная регулировка может привести к неполному отпусканию тормоза или снижению эффективности фиксации автомобиля на уклоне.
Регулировка выполняется на полностью собранной тормозной системе, при этом колодки должны быть разведены по месту, а барабаны установлены. Перед началом убедитесь, что механизм автоматической регулировки (если он предусмотрен) исправен и привел колодки в рабочее положение.
Откройте доступ к регулировочному узлу троса. В зависимости от конструкции автомобиля он может находиться под центральной консолью, возле рычага ручного тормоза или под днищем кузова. В случае с наружным размещением желательно очистить резьбовую часть троса от грязи и коррозии.
Ослабьте контргайку, затем постепенно подтягивайте основную гайку регулировки до момента, когда рычаг стояночного тормоза начинает создавать заметное сопротивление при поднятии на 2–4 щелчка. Проверьте, чтобы оба задних колеса надежно фиксировались при полностью затянутом рычаге. Если одно из колес продолжает вращаться, необходимо обеспечить равномерное натяжение тросов с обеих сторон (при раздельной схеме).
После окончания регулировки убедитесь, что при полностью опущенном рычаге задние колеса вращаются свободно, без признаков торможения. Затяните контргайку, повторно проверьте работу ручного тормоза и сделайте тест на уклоне.
Проверка натяжения и хода ручного тормоза после регулировки
После выполнения регулировки стояночного тормоза необходимо проверить натяжение троса и ход рычага ручника. Оптимальный ход ручного тормоза – 3-5 щелчков при поднятии рычага. Если рычаг поднимается более чем на 6 щелчков, натяжение недостаточно, требуется дополнительная подтяжка троса.
Для проверки натяжения троса визуально оцените его состояние и отсутствие провисания. Трос должен быть натянут, но без чрезмерного усилия, чтобы исключить преждевременный износ и повышенную нагрузку на механизм.
При подъёме рычага ручника автомобиль должен надежно фиксироваться, без пробуксовок и люфта. Проверьте фиксацию на уклоне, чтобы убедиться в удержании машины без движения.
Если ход рычага слишком короткий (менее 3 щелчков), это может свидетельствовать о чрезмерном натяжении, что приведет к быстрому износу деталей и затруднениям в отпускании тормоза.
Рекомендуется после проверки провести пробный спуск с небольшого уклона, контролируя удержание автомобиля. При обнаружении отклонений повторите регулировку с точной подстройкой натяжения троса.
Вопрос-ответ:
Как понять, что колодки стояночного тормоза нуждаются в регулировке?
Если при подъёме ручного тормоза рычаг нужно тянуть слишком высоко или тормоз плохо фиксирует автомобиль на уклоне, это указывает на износ или неправильную регулировку колодок. Также заметное скольжение машины при включённом стояночном тормозе — сигнал для проверки и настройки.
Какие инструменты понадобятся для ручной регулировки колодок стояночного тормоза?
Основные инструменты — это домкрат для подъёма колеса, набор ключей (обычно на 10 или 13 мм), отвёртка или специальный регулятор для привода колодок. Важно иметь возможность безопасно зафиксировать автомобиль и обеспечить доступ к регулировочному механизму на тормозном барабане.
Можно ли выполнить регулировку стояночного тормоза самостоятельно без специального оборудования?
Регулировка вручную обычно не требует сложного оборудования и доступна для самостоятельного выполнения. Главное — правильно поднять автомобиль и иметь базовый набор инструментов. Однако стоит внимательно соблюдать порядок действий, чтобы не повредить детали и обеспечить корректную работу тормоза.
Как проверить правильность регулировки колодок после её проведения?
После настройки нужно опустить автомобиль и проверить ход рычага ручного тормоза: он должен фиксироваться примерно через 3–5 щелчков подъёма. Также рекомендуется испытать тормоз на небольшом подъёме — машина должна уверенно стоять без движения. Если ручник слишком тугой или слабый, регулировку повторяют.
