Трапеция стеклоочистителей на Ладе Приора представляет собой механизм, обеспечивающий синхронную работу щёток дворников. Основу конструкции составляют два рычага, соединённые тягами и шарнирами, приводимые в движение мотор-редуктором. При некорректной сборке возможны люфты, заедания или неравномерная работа щёток, что снижает эффективность очистки лобового стекла.
Перед началом сборки необходимо убедиться в исправности мотор-редуктора и отсутствии люфта в осях тяг. Особенно важно обратить внимание на износ пластиковых втулок и втулок шарниров: при необходимости их следует заменить новыми. Также рекомендуется использовать заводскую смазку для шарнирных соединений, чтобы продлить срок службы механизма.
Для точной сборки требуется соблюдение углов установки рычагов относительно корпуса, иначе ход щёток выйдет за пределы стекла или не будет перекрывать всю рабочую площадь. Установка трапеции производится в подкапотное пространство под жабо, с креплением к кузову через штатные резьбовые точки. При этом важно не перетягивать болты, чтобы избежать деформации металлической рамы механизма.
После установки трапеции и подключения мотор-редуктора необходимо провести пробный пуск. В процессе работы щётки не должны цепляться за края стекла или стоять в разных положениях в крайних точках хода. При выявлении отклонений следует повторно проверить правильность положения рычагов на осях и симметричность движения щёток.
Как демонтировать старую трапецию без повреждения креплений
Перед началом демонтажа необходимо отключить клемму аккумулятора, чтобы исключить случайное срабатывание моторчика стеклоочистителей. Далее потребуется снять пластиковую накладку под лобовым стеклом (жабо). Для этого аккуратно подденьте её пластиковым съемником, избегая металлических предметов, чтобы не повредить кромки.
Освободив доступ к трапеции, открутите крепления стеклоочистителей к приводным осям – обычно это гайки на 13 мм. После снятия поводков переходите к моторедуктору. Отключите разъём питания моторчика и зафиксируйте его в стороне, чтобы не мешал.
Следующий этап – откручивание самой трапеции. Крепится она на трёх болтах к корпусу кузова. Используйте торцевой ключ с удлинителем, чтобы избежать перекосов при откручивании. После снятия болтов аккуратно приподнимите трапецию, придерживая за основание, а не за рычаги – это снижает риск деформации конструкции.
Чтобы избежать повреждений направляющих втулок, не тяните механизм на себя резко. Если трапеция не выходит, проверьте, не зацеплена ли она за элементы моторного щита или уплотнители. В сложных случаях удобно использовать пластиковую монтировку с широкой пяткой для равномерного распределения усилия.
После извлечения осмотрите посадочные места на предмет коррозии или загрязнений. Очистка от пыли и старой смазки необходима для надёжной установки новой трапеции и сохранения целостности резьбовых соединений.

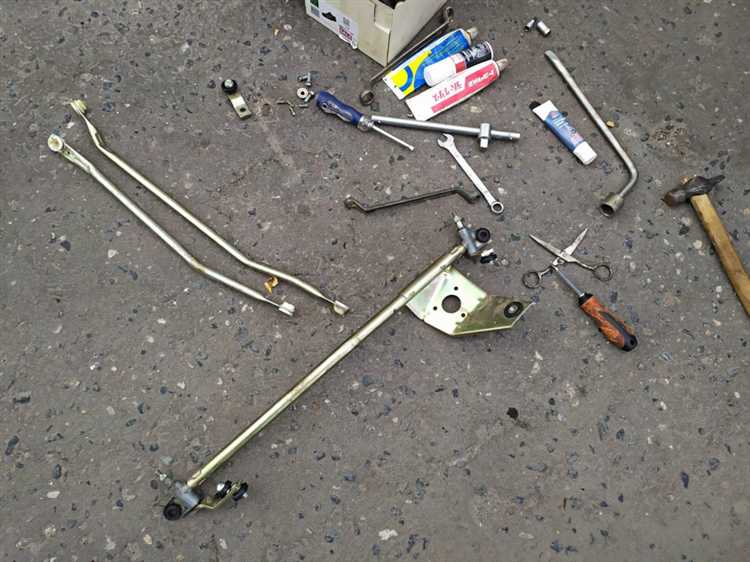

Какие инструменты понадобятся для сборки трапеции Приоры
Для корректной сборки трапеции стеклоочистителей на Приоре потребуется набор инструментов, обеспечивающий точное выполнение всех операций без риска повредить элементы системы. Основной акцент – на ручной инструмент с подходящими посадочными размерами под штатные крепежи.
Понадобится ключ на 13 с удлинённой головкой – он используется для затяжки гаек, фиксирующих трапецию к кузову. Без удлинителя добраться до креплений, расположенных в нишах, затруднительно. Для демонтажа поводков щеток необходим съемник для стеклоочистителей – это исключит риск повреждения шлицев при снятии с валов.
Также потребуется торцевой ключ на 10 для работы с креплениями электромотора. Отвертка с плоским жалом пригодится для аккуратного снятия пластиковых клипс с кожуха жабо. Для повторной сборки желательно иметь динамометрический ключ с минимальной шкалой до 20 Н·м – он позволит затянуть гайки трапеции с контролем усилия, предотвращая излишнюю нагрузку на резьбовые соединения.
Дополнительно стоит подготовить щетку по металлу и проникающую смазку для зачистки посадочных мест и резьбы от коррозии. Рекомендуется использовать пластиковый монтажный инструмент (лопатку) для отделения декоративных элементов, чтобы не оставить царапин на кузове.
Если устанавливается новая трапеция с мотором, может потребоваться мультиметр для проверки приходящего напряжения на разъеме питания перед финальной сборкой.
Порядок установки новых тяг стеклоочистителей
Перед установкой убедитесь, что все детали новые, не имеют заводских дефектов, а втулки и шарниры легко вращаются без люфта. Не допускается установка изношенных элементов на новую трапецию.
Сначала зафиксируйте моторедуктор на штатном месте. Крепление должно быть надёжным, гайки необходимо затянуть равномерно, не допуская перекоса. Подключите разъём питания и проверьте его фиксацию.
Далее приступайте к установке тяг: короткую тягу соедините с валом моторедуктора, ориентируя её точно по оси привода. Перед затягиванием гайки проверьте, чтобы шарнир полностью сел в посадочное место. Затем аналогично установите длинную тягу, соединяя её с рычагом пассажирского стеклоочистителя. Все соединения фиксируйте штатными стопорными шайбами или гайками с нейлоновым фиксатором.
После механической сборки выполните пробный пуск системы стеклоочистителей без щёток. Следите за синхронностью работы валов и отсутствием закусываний. При необходимости скорректируйте положение тяг, предварительно ослабив крепление и заново выровняв их по траектории движения.
Окончательная проверка выполняется уже с установленными щётками. При включении они должны двигаться плавно, без рывков, не задевать кромку капота и стекла. При обнаружении перекосов осмотрите крепления валов и повторно отрегулируйте тяги.
Завершающий этап – установка пластиковой защиты и декоративной накладки под лобовым стеклом. Убедитесь, что ни один элемент конструкции не деформирован и не мешает ходу трапеции при работе.
Как правильно сориентировать моторедуктор при сборке
Перед установкой моторедуктора на трапецию стеклоочистителей важно точно сориентировать его вал относительно нулевого положения. Ошибка на этом этапе приводит к некорректной работе щёток, включая их остановку в неправильной позиции или выход за пределы стекла.
Порядок ориентации моторедуктора:
- Подайте питание на моторедуктор отдельно от трапеции и дайте ему выполнить полный рабочий цикл.
- Отключите питание в момент, когда вал редуктора занимает положение парковки. Обычно вал при этом направлен строго вниз (ориентирован по центру корпуса).
- Зафиксируйте вал в этом положении и не вращайте его вручную после отключения.
После этого можно приступать к установке моторедуктора на саму трапецию:
- Совместите отверстия крепления редуктора с кронштейнами трапеции, не допуская перекоса.
- Убедитесь, что шатун привода находится в крайнем положении, соответствующем парковке щёток.
- Закрепите моторедуктор болтами с моментом затяжки не более 10 Н·м, чтобы избежать деформации корпуса.
После сборки подключите систему к питанию и проверьте работу щёток на низкой и высокой скорости. Щётки должны останавливаться строго в нижней части лобового стекла без захода на кузов.
Проверка углов и ходов дворников после сборки
После завершения сборки трапеции необходимо убедиться, что стеклоочистители движутся в пределах штатных углов и не выходят за границы стекла. Для Приоры нормальным считается угол хода щеток в диапазоне от 40° до 60°, в зависимости от положения рычагов и длины тяг.
Включите режим прерывистого стеклоочистителя и дождитесь одного полного цикла движения. Убедитесь, что:
- нижняя точка хода щеток расположена на 20–25 мм выше нижнего уплотнителя лобового стекла,
- верхняя точка – на 10–15 мм ниже уплотнителя крыши,
- щетки не выходят за границы боковых стоек,
- движение происходит синхронно, без рывков или замедлений.
Если ход слишком широкий и щетки выходят за пределы стекла, необходимо снять рычаги и переустановить их на шлицах с учетом корректировки угла. Аналогично, если ход недостаточный и щетки не доходят до верхней части стекла, также следует изменить положение рычагов.
Для точной оценки используйте угломер или сделайте разметку малярной лентой на стекле до и после включения моторедуктора. Это позволит объективно оценить фактический угол движения щеток.
Проверьте отсутствие заеданий при работе моторедуктора – при выключенном зажигании щетки должны легко перемещаться рукой в обе стороны. При наличии сопротивления стоит повторно проверить затяжку тяг и соосность осей вращения.
После завершения регулировки обязательно проверьте работу в режиме максимальной скорости – вибрации или самопроизвольное смещение щеток указывают на некорректную установку одного из звеньев трапеции.
Рекомендации по смазке и обслуживанию узла после установки
Для обеспечения долгой и бесперебойной работы трапеции стеклоочистителей на Приоре необходимо использовать высококачественные смазочные материалы с устойчивостью к влаге и температурным перепадам. Рекомендуется применять литиевую смазку с графитом или специальную моторедукторную смазку.
Перед нанесением смазки очистите все вращающиеся и скользящие элементы от старой смазки, грязи и пыли с помощью ветоши и, при необходимости, очистителя на основе растворителя. После очистки наносите смазку тонким равномерным слоем на оси рычагов, шарниры и втулки трапеции.
Особое внимание уделите моторедуктору – смазка в его внутреннем механизме должна быть оригинальной или рекомендованной производителем. При отсутствии доступа к внутренним деталям мотора поддерживайте чистоту и герметичность его корпуса, чтобы исключить попадание влаги и грязи.
Регулярно проверяйте состояние смазки каждые 6 месяцев или после зимнего сезона, особенно если автомобиль эксплуатируется в условиях повышенной влажности или грязи. При обнаружении высыхания или загрязнения смазки повторите процедуру очистки и нанесения.
Не допускайте попадания воды и агрессивных химических веществ на узлы трапеции во время мойки автомобиля. При необходимости после мойки промокните узлы сухой тканью и нанесите защитный слой смазки.
Своевременное обслуживание и качественная смазка значительно снижают риск преждевременного износа деталей, минимизируют шумы и обеспечивают стабильный ход дворников без заеданий и провисаний.
Вопрос-ответ:
Как правильно подготовить трапецию стеклоочистителей Приоры к сборке?
Перед началом сборки необходимо очистить все детали от грязи и старой смазки. Проверьте состояние рычагов, осей и креплений на наличие износа и повреждений. Если есть ржавчина, её нужно удалить с помощью металлической щётки или наждачной бумаги. Рекомендуется заменить изношенные втулки или подшипники, чтобы избежать люфтов после сборки. Также важно подготовить подходящую смазку — лучше использовать высококачественную пластичную смазку для узлов трения.
Как определить правильное положение моторедуктора при установке трапеции на Приору?
Моторедуктор должен быть установлен так, чтобы его вал совпадал с посадочным местом на рычагах трапеции без натяга и перекосов. При правильном положении ось моторедуктора находится в горизонтальном положении, что обеспечивает плавный ход рычагов. При монтаже стоит обратить внимание на зазоры и крепежные отверстия — все должно совпадать без усилий. После установки моторедуктора вручную проверьте, что трапеция двигается свободно без заеданий.
Какие ошибки чаще всего встречаются при сборке трапеции стеклоочистителей на Приоре и как их избежать?
Одна из типичных ошибок — неправильная ориентация рычагов, из-за чего дворники могут задевать кузов или не доходить до краёв стекла. Также часто забывают правильно затянуть крепления, что приводит к люфтам и шуму во время работы. Нередко игнорируют необходимость смазки узлов, что снижает срок службы трапеции. Чтобы избежать этих проблем, нужно строго следовать инструкции по монтажу, проверять углы поворота дворников и уделять внимание качеству крепежа и смазке.
Нужно ли менять втулки и подшипники при сборке трапеции или достаточно смазать старые?
Если втулки и подшипники изношены или имеют зазоры, лучше заменить их новыми. Поврежденные детали ухудшают точность работы трапеции и могут привести к преждевременному выходу из строя всего узла. Если же детали находятся в хорошем состоянии, достаточно тщательно очистить и смазать их качественной пластичной смазкой. Важно проверить отсутствие люфта и плавность вращения после сборки, чтобы убедиться в исправности узла.
Как проверить правильность работы трапеции стеклоочистителей после сборки на Приоре?
После сборки подключите питание моторедуктора и включите дворники в разных режимах. Убедитесь, что рычаги двигаются плавно без заеданий, дворники полностью очищают стекло и не выходят за его пределы. Проверьте, что трапеция не издаёт посторонних шумов и вибраций. Внимательно оцените углы поворота, чтобы дворники не касались кузова и не оставляли неочищенных зон. При необходимости подрегулируйте крепления или смазку узлов.
Какие основные этапы включает процесс сборки трапеции стеклоочистителей на Приоре?
Сборка трапеции дворников на Приоре начинается с установки моторедуктора в посадочное место, после чего монтируются рычаги и тяги. Следующий шаг — закрепление всех соединений с контролем отсутствия люфтов и свободного хода деталей. Особое внимание уделяется правильной ориентации рычагов и креплению тяг, чтобы обеспечить синхронную работу дворников. Завершается процесс проверкой плавности движения и углов очистки лобового стекла.
