Двигатель 4HK1 от Isuzu широко применяется в коммерческом транспорте благодаря высокой надёжности и ресурсу. Однако даже самый прочный шатун подвержен износу при больших нагрузках и пробегах свыше 400 тысяч километров. Если появились характерные стуки, падение давления масла или металлические включения в масляном фильтре, требуется немедленная проверка состояния шатуна и вкладышей.

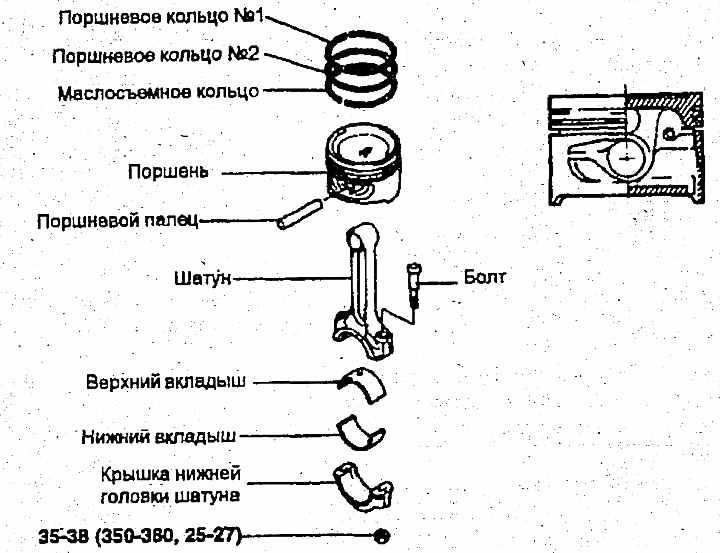

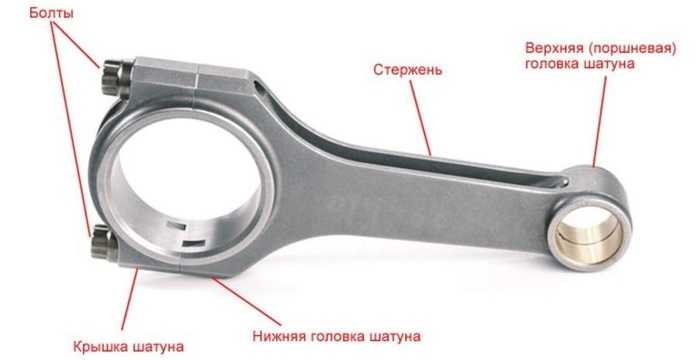

Перед установкой шатуна на двигатель 4HK1 важно подготовить все детали: новый шатун, поршень, поршневой палец, комплект шатунных вкладышей и стопорные кольца. Рекомендуется использовать только оригинальные запчасти Isuzu или проверенные аналоги с точными допусками. Ключевой момент – измерение зазоров в шейках коленчатого вала с помощью пластиковой калибровочной проволоки (Plastigage), что позволяет избежать масляного голодания и последующего заклинивания.

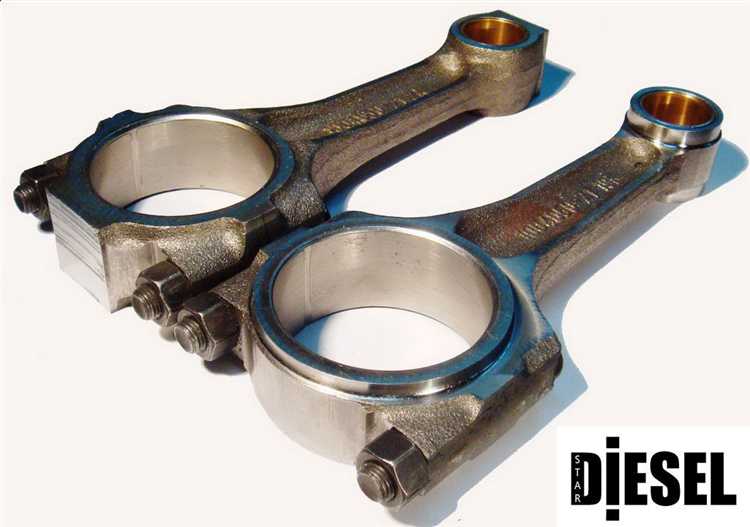

Для правильной сборки необходимо тщательно очистить посадочные поверхности, проверить отсутствие задиров и износа на коленчатом валу. Затяжку шатунных болтов нужно выполнять в два этапа: сначала динамометрическим ключом до 59 Н·м, затем доворот на угол 90°. При установке поршня с шатуном в цилиндр следует использовать оправку, чтобы избежать повреждения компрессионных колец.
После сборки нужно вручную провернуть коленчатый вал несколько оборотов, чтобы убедиться в отсутствии заеданий. Также стоит проверить осевой зазор шатуна, который для 4HK1 должен находиться в диапазоне 0,15–0,40 мм. Пренебрежение этими шагами может привести к серьёзным повреждениям двигателя уже на первых километрах после ремонта.
Вопрос-ответ:
Какие инструменты необходимы для замены шатуна на двигатель 4HK1?
Для установки шатуна потребуется динамометрический ключ, вороток с набором головок, комплект рожковых или накидных ключей, оправка для запрессовки поршневого пальца, пластиковый или медный молоток, измерительный инструмент для проверки зазоров (микрометр или нутромер), а также фиксатор резьбы. Без этих инструментов сложно обеспечить точную сборку и надежную фиксацию деталей.
Нужно ли балансировать шатун перед установкой на двигатель 4HK1?
Да, балансировка обязательна, особенно если устанавливается новый шатун или комплект шатунов. Несбалансированные шатуны вызывают вибрации, которые могут привести к повреждению коленвала и подшипников. Обычно мастерские проверяют массу каждой детали и корректируют её с помощью стационарных балансировочных станков. Если нет возможности выполнить эту процедуру самостоятельно, стоит обратиться в сервис.
Можно ли оставить старые шатунные болты при замене шатуна на 4HK1?
Использовать старые болты не рекомендуется. После многократного затягивания и работы под нагрузкой металл теряет свои прочностные характеристики. Производитель обычно указывает, что шатунные болты одноразовые и должны заменяться на новые при каждой разборке. Повторное использование может привести к обрыву болта и серьёзным повреждениям двигателя.
Как проверить правильность установки шатуна в домашних условиях?
После сборки нужно прокрутить коленвал вручную, чтобы убедиться, что шатун двигается свободно и нигде не задевает. Также следует проверить зазоры в шатунной шейке с помощью пластиковой измерительной ленты (Plastigage). Если зазор превышает допустимые значения, это указывает на износ вкладышей или ошибки при сборке. Кроме того, визуально осматриваются следы касания, трения и состояние смазки на шейке коленвала.
Сколько времени занимает самостоятельная установка шатуна на двигатель 4HK1?
В среднем, при наличии опыта и всех необходимых инструментов процесс занимает от 6 до 10 часов. В это время входит демонтаж головки блока, снятие поддона, извлечение поршня с шатуном, установка нового шатуна, сборка и проверка зазоров. Если работа выполняется впервые, время может увеличиться из-за необходимости более тщательной проверки каждого этапа.
