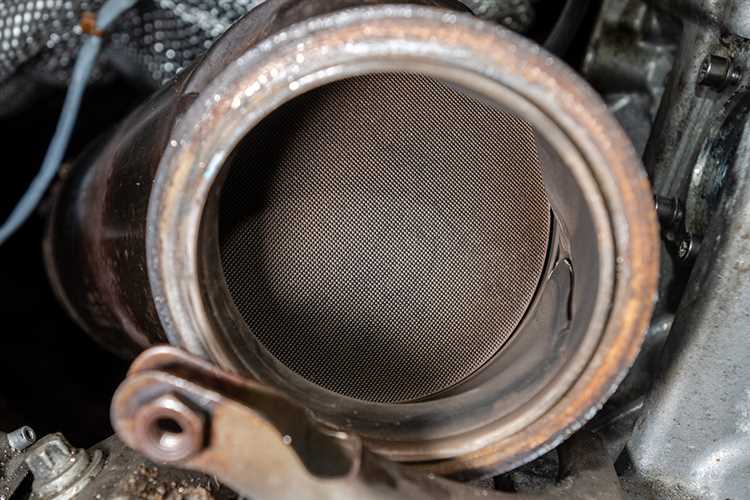

Качественный катализатор можно определить по ряду визуальных признаков. Основной элемент – керамическая или металлическая сотовая структура, равномерно покрытая светло-серым или серебристым напылением. Это покрытие содержит платину, палладий и родий. Отсутствие потемнений, трещин и следов оплавления – один из признаков сохранности активного слоя.
Ячейки внутри корпуса должны иметь чёткую геометрию без перекосов. Нарушение формы может указывать на перегрев или механические повреждения. Равномерность цвета также важна: темные участки могут сигнализировать о точечной блокировке или локальном перегреве.
Корпус катализатора, как правило, выполнен из нержавеющей стали и не должен иметь следов коррозии, ржавчины или деформаций. Швы – ровные, без трещин, следов перегрева или подтеков. В местах соединения с выпускной системой не допускаются следы прогара или утечек выхлопных газов.
Если катализатор оснащён тепловой защитой, она должна плотно прилегать к корпусу без люфта. Разболтанная или поврежденная защита может способствовать перегреву внутренней структуры и ускоренному разрушению сот.

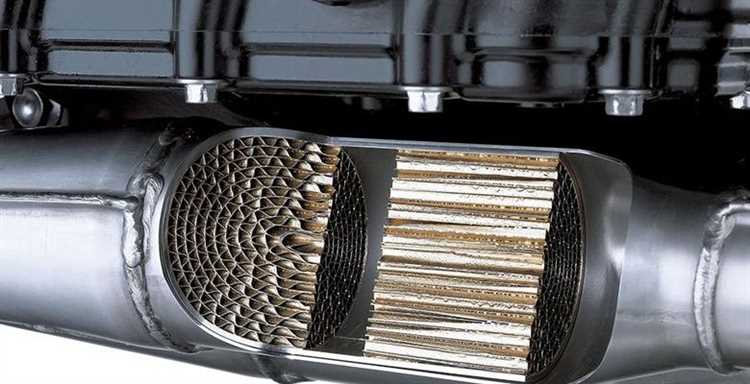

Визуальные признаки рабочей керамики внутри корпуса
При осмотре катализатора через входное или выходное отверстие особое внимание следует уделить состоянию керамического блока. Он должен сохранять геометрию ячеек, быть светло-серого или желтоватого цвета без следов оплавления или потемнения.
- Целостность структуры: не должно быть трещин, сколов, обломков, искривлённых участков. Любое повреждение каналов нарушает поток выхлопных газов и снижает пропускную способность.
- Равномерный цвет: допустимы незначительные потемнения по краям, но равномерная окраска свидетельствует о стабильной работе. Чёрные, тёмно-коричневые или синие участки указывают на перегрев или работу в обеднённой смеси.
- Чистота каналов: ячейки должны быть свободны от сажи, масляных отложений или механических засоров. Заметные загрязнения свидетельствуют о проблемах в двигателе или системе впрыска.
- Резкий запах: если при разборе ощущается запах серы или несгоревшего топлива, это может указывать на деградацию покрытия или перенасыщение катализатора углеводородами.
Освещение должно быть направленным и достаточно ярким, чтобы оценить глубину каналов. Использование бороскопа позволяет визуализировать внутреннюю часть без снятия катализатора.
Если хотя бы один из признаков указывает на перегрев, расплав или засор, элемент утратил часть каталитической способности. В таких случаях замена предпочтительнее очистки.
Как отличить оригинальный корпус от восстановленного
Оригинальный корпус катализатора изготавливается методом литья или штамповки, имеет заводские клейма, маркировки и сварные швы с точной геометрией. На поверхности корпуса отсутствуют следы вскрытия, повторной сварки или ремонта. Маркировка чаще всего наносится лазером или методом глубокой гравировки и включает номер производителя, логотип и каталожный код.
Восстановленные корпуса можно распознать по неравномерной сварке, дополнительным швам, следам зачистки и шлифовки. Часто на таких корпусах отсутствует заводская маркировка или она выполнена кустарно – вручную выбита или нанесена краской. Кроме того, восстановленные корпуса могут быть изготовлены из двух половинок от разных катализаторов, что легко определить по различиям в оттенке металла, толщине стенок или форме фланцев.
Стоит обратить внимание на крепёжные уши и посадочные места: в оригинальных изделиях они строго симметричны и не имеют следов сварочных доработок. Восстановленные версии часто отличаются неровным прилеганием фланцев и смещёнными отверстиями под болты. Если корпус катализатора обработан термостойкой краской – это также косвенный признак вмешательства.
Ещё один способ проверки – визуальная оценка геометрии и веса. Оригинальные корпуса имеют стабильный вес и повторяемую форму, а восстановленные часто легче из-за удаления части внутренней начинки или использования более тонкого металла при замене фрагментов.
Что видно на фото при наличии повреждённой соты
На фотографии повреждённого катализатора можно чётко различить изломы или осыпания керамической структуры. Повреждённые соты выглядят как обломанные или частично отсутствующие ячейки, часто с острыми краями и нарушенной геометрией каналов.
Обратите внимание на неоднородность цвета. При обугливании сот участки выглядят тёмно-коричневыми или чёрными, в отличие от характерного светло-серого или желтоватого оттенка рабочей керамики. Это может указывать на перегрев или остатки несгоревшего топлива.
Если на фото видны крошки или пыль от керамики, это свидетельствует о разрушении материала изнутри. Такие следы часто остаются на внутренних стенках корпуса, особенно по краям повреждённой зоны.
При деформации сот на снимке заметна смещённая или вогнутая структура. Некоторые ячейки могут быть сдавлены или заплавлены, что указывает на механическое воздействие или высокотемпературный расплав.
Повреждённая сота не отражает свет равномерно – на фото это выражается в виде пятен или теней, нарушающих симметрию рисунка каналов. При съёмке под углом такие дефекты проявляются особенно отчётливо.
Отличия между катализаторами бензиновых и дизельных авто на фото
Катализаторы бензиновых и дизельных автомобилей различаются по конструкции, форме и внешним деталям, что заметно даже на фотографиях. Эти различия связаны с различной температурой выхлопных газов, составом отработавших газов и требованиями к очистке.
- Форма сот: У бензиновых катализаторов сотовая структура чаще светло-серая или бежевая, с более тонкими и регулярными каналами. В дизельных – соты крупнее, темнее и менее плотные по структуре.
- Наличие фильтрующих элементов: В дизельных катализаторах часто присутствует фильтр твердых частиц (DPF), который выглядит как отдельный сегмент с более плотной структурой. У бензиновых таких элементов нет.
- Размеры корпуса: Корпуса дизельных катализаторов обычно массивнее и длиннее. На фото заметна разница в диаметре и длине даже без масштаба.
- Тепловые экраны и прокладки: У дизельных катализаторов чаще встречаются дополнительные термозащитные экраны и толстые прокладки – они заметны по ярко выраженным ободкам вокруг соединений.
- Оттенок керамики: У бензиновых керамика может быть чистой и светлой даже после эксплуатации. В дизельных – часто присутствует налет серого или коричневого цвета, особенно ближе к входу, из-за сажи.
Если на фото видна внутренняя структура – оценка цвета, плотности и геометрии сот позволяет определить тип двигателя. Также обращайте внимание на форму корпуса, количество выходных труб и наличие датчиков: дизельные системы чаще содержат больше точек контроля.
Как по фото определить наличие драгметаллов в катализаторе
Наличие драгметаллов в катализаторе напрямую связано с качеством напыления внутри керамического блока. На фото это можно определить по равномерному серому или светло-коричневому оттенку сот. Отсутствие пятен, разводов и затемнений указывает на сохранённый состав платины, палладия или родия.
Чрезмерно светлый цвет керамики без характерного металлического оттенка может свидетельствовать о вымывании драгметаллов или низком содержании с самого начала. Потемнение или налёт внутри сот не всегда означает загрязнение – в некоторых случаях это результат термической деградации, при которой ценные элементы испаряются или разрушаются.
На фото, сделанных при хорошем освещении, можно разглядеть структуру покрытия: чем более зернистая и плотная поверхность, тем выше вероятность присутствия платиноидов. Ровная, гладкая поверхность при этом не всегда говорит о низком содержании – важно учитывать и цвет, и фактуру одновременно.
Наличие мельчайших блестящих точек на поверхности сот может быть косвенным признаком присутствия металлов, но этот показатель надёжен только при высоком разрешении фото.
Если корпус вскрыт и видна как передняя, так и задняя часть керамики, стоит сравнить их. Однородный цвет на входе и выходе свидетельствует о равномерной нагрузке и сохранности состава. Резкое обесцвечивание с выходной стороны указывает на выгорание драгметаллов.
Признаки перегрева или оплавления по внешнему виду
На корпусе катализатора заметны деформации металла: волнообразные или расплавленные участки с неровной поверхностью. Цвет меняется на темно-синий, коричневый или черный оттенок, свидетельствуя о воздействии высокой температуры.
В местах соединений и швов часто появляются трещины или сколы, вызванные термическим расширением и последующим охлаждением. Это указывает на перегрев и потерю герметичности корпуса.
Внутренний слой сотового наполнителя при перегреве становится коричневым или черным, поверхность может покрываться сажей или иметь обугленные участки. Оплавленная керамика теряет структуру, становится хрупкой и ломкой.
Металлические соты внутри катализатора нередко деформируются или расплавляются, наблюдаются слитые участки с размытыми гранями. Это напрямую говорит о воздействии температур выше допустимых для данного материала.
При сильном перегреве керамический наполнитель может отслаиваться от корпуса или полностью разрушаться, вызывая провалы и пустоты в структуре. На фото видны вывалившиеся куски и рассыпающиеся элементы.
Обнаружение таких признаков указывает на снижение фильтрационных свойств катализатора и необходимость замены для сохранения экологических норм и правильной работы двигателя.
На что обратить внимание при сравнении фото перед покупкой
Первый важный аспект – состояние корпуса катализатора. Обратите внимание на отсутствие трещин, вмятин и коррозии. Корпус должен иметь ровную поверхность без следов сварки или ремонта, которые могут указывать на восстановление.
Осмотрите соты внутри. На фото качественного катализатора соты должны быть целыми, без признаков оплавления, разрушения или засоров. Повреждённые соты снижают эффективность очистки выхлопных газов.
Проверьте наличие и чёткость маркировок – серийных номеров и логотипов производителя. Они наносятся ровно, без размытия, что свидетельствует о подлинности изделия.
Обратите внимание на цвет и структуру материала сот. Он должен быть однородным, без чёрных пятен или следов перегрева, которые указывают на неисправность.
Сравните размеры и форму корпуса с оригинальными образцами. Любые отклонения в габаритах могут повлиять на установку и работу катализатора.
Проверьте качество сварных швов, если они видны на фото. Швы должны быть ровными и аккуратными, без наплывов и следов окисления.
Обратите внимание на состояние входного и выходного патрубков – они не должны иметь повреждений, деформаций или следов коррозии.
Вопрос-ответ:
По каким признакам на фото можно отличить качественный катализатор от подделки?
Качественный катализатор на фото обычно имеет ровный и цельный корпус без деформаций и следов сварки, указывающих на восстановление. Керамическая соты внутри видны равномерными, без повреждений и крупных трещин. Металлические элементы не должны быть сильно окислены или повреждены. Ярлыки или маркировка на корпусе должны быть чёткими и совпадать с данными производителя. Отсутствие серьёзных дефектов и аккуратность изготовления — главные признаки подлинности.
Что должно насторожить при просмотре фотографий катализатора перед покупкой?
Следует обратить внимание на явные повреждения корпуса — вмятины, трещины, ржавчину. Если керамика внутри сильно разбита или отсутствует, это говорит о серьёзном износе. Наличие следов сварочных швов или следов ремонтных работ указывает на восстановленный корпус, который может хуже работать. Размытая или плохо читаемая маркировка также вызывает сомнения. Нечёткие или низкокачественные фото могут скрывать дефекты, поэтому лучше запросить дополнительные снимки.
Можно ли по фото определить, присутствуют ли в катализаторе драгметаллы?
По одной фотографии определить точное наличие и количество драгоценных металлов невозможно, так как они распределены внутри керамической соты и не видны напрямую. Однако внешний вид соты и целостность структуры могут косвенно указывать на сохранность слоя с металлами. Если соты целы и не обгорели, велика вероятность, что драгметаллы в катализаторе сохранились. Для точной оценки нужен лабораторный анализ или специализированное оборудование.
Какие особенности корпуса катализатора видны на фото при хорошем качестве изготовления?
Корпус качественного катализатора выполнен из прочного металла с равномерным покрытием, без следов коррозии и повреждений. На фото корпус должен выглядеть цельным, без заметных швов или мест ремонта. Маркировка нанесена аккуратно и соответствует стандартам производителя. Крепления и фланцы не деформированы. Такой корпус сохраняет герметичность и обеспечивает правильную установку, что напрямую влияет на работу катализатора.
