Демонтаж штатной магнитолы в Ниссан Террано требуется при её замене, ремонте или для получения доступа к другим элементам центральной консоли. В зависимости от года выпуска и комплектации, магнитола может быть встроенной в пластиковую рамку с климатическим блоком и декоративными вставками. Процесс снятия требует аккуратности и подходящих инструментов, чтобы не повредить защёлки и облицовку панели.
Перед началом работ необходимо отключить минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания при отключении разъёмов. Далее снимается декоративная накладка вокруг блока мультимедиа. Она крепится на пластиковых защёлках и может быть поддета пластиковой лопаткой или медиатором. Применение металлических инструментов нежелательно – велика вероятность оставить царапины.
После снятия рамки становятся доступными винты, удерживающие саму магнитолу. Обычно это четыре самореза с головкой под крестовую отвёртку. Открутив их, блок вытягивается вперёд, после чего отсоединяются разъёмы питания, антенны и аудиосистемы. Запоминайте расположение разъёмов или делайте фото перед отсоединением – это упростит обратную установку.
Некоторые модели Террано комплектуются мультимедийными системами, объединёнными с навигацией и камерой заднего вида. В этом случае возможны дополнительные соединения, включая GPS-антенну и разъём камеры. Осторожно обращайтесь с проводами – излишнее усилие может повредить контакты.
Необходимые инструменты для демонтажа магнитолы
Для снятия штатной магнитолы на Ниссан Террано потребуется минимальный набор инструментов, обеспечивающий аккуратную и безопасную разборку панели и фиксаторов устройства. Все работы желательно проводить при отключённой аккумуляторной батарее.
- Пластиковые съёмники обшивки – применяются для отсоединения декоративных накладок и элементов торпедо без риска повреждения поверхности. Металлические инструменты использовать не рекомендуется.
- Отвёртка с плоским шлицем – понадобится для поддевания фиксаторов в труднодоступных местах, но использовать её нужно крайне осторожно, только при невозможности применения пластикового инструмента.
- Крестовая отвёртка (PH2) – служит для откручивания винтов, фиксирующих магнитолу в посадочном гнезде. Винты, как правило, расположены под декоративными панелями.
- Головка на 10 мм с трещоткой или удлинителем – может потребоваться в случае дополнительного крепежа, особенно на более поздних модификациях модели.
- Салфетка из микрофибры – используется для защиты пластиковых элементов и предотвращения появления царапин при работе инструментом.
Перед началом работ рекомендуется подготовить все инструменты и убрать с центральной панели посторонние предметы. Это ускорит процесс и снизит риск повреждений.
Подготовка автомобиля перед снятием магнитолы
Перед началом работ необходимо отключить аккумулятор, чтобы исключить короткое замыкание и сработку системы SRS. Отсоедините минусовую клемму и убедитесь, что питание полностью отсутствует.
Освободите передние сиденья от лишних предметов и отодвиньте их назад до упора. Это обеспечит доступ к центральной консоли и создаст достаточно рабочего пространства.
Проверьте наличие штатных инструментов и пластиковых съемников. Использование металлических предметов без защиты может повредить облицовку и панели салона.

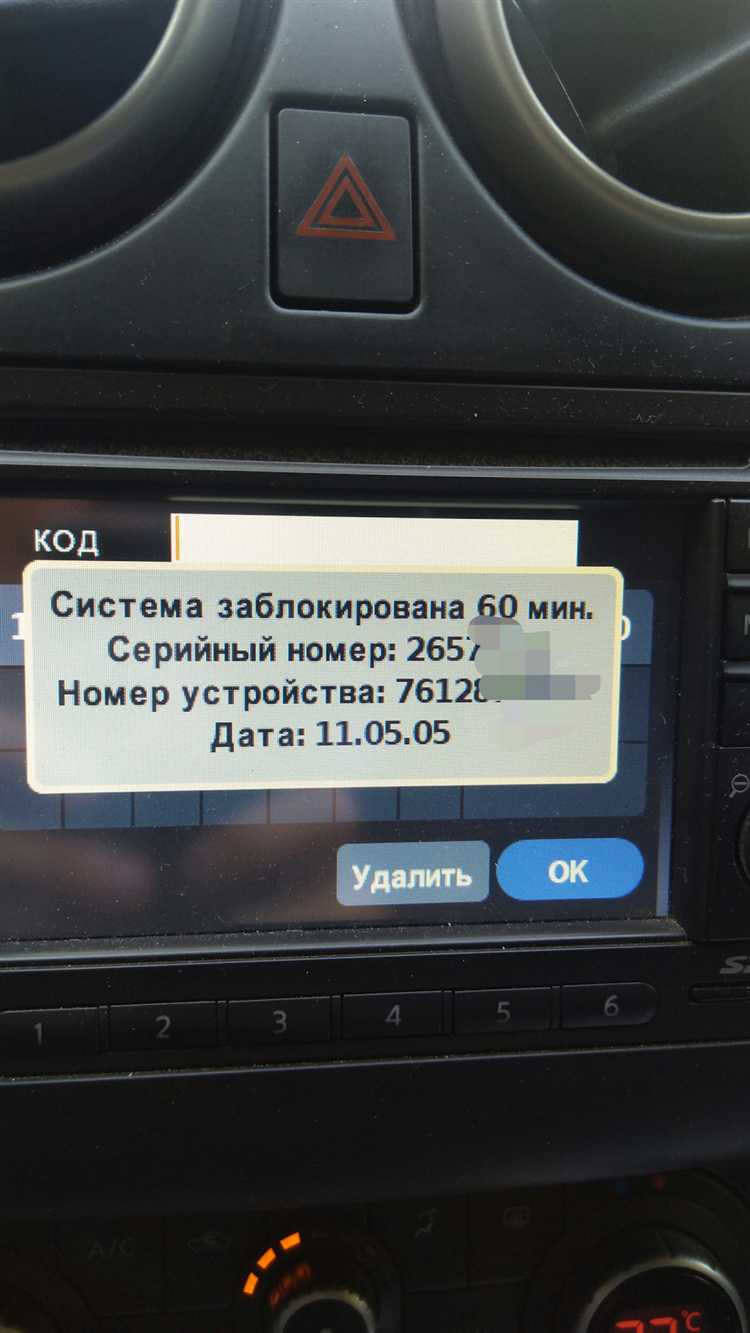

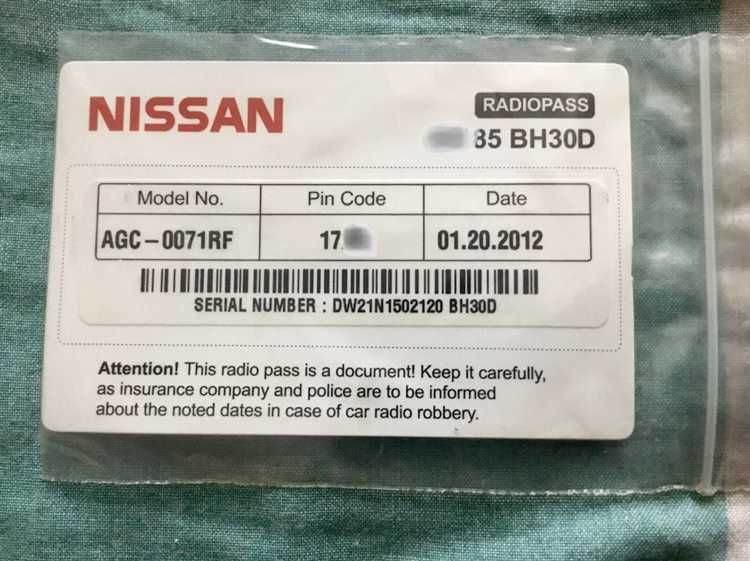

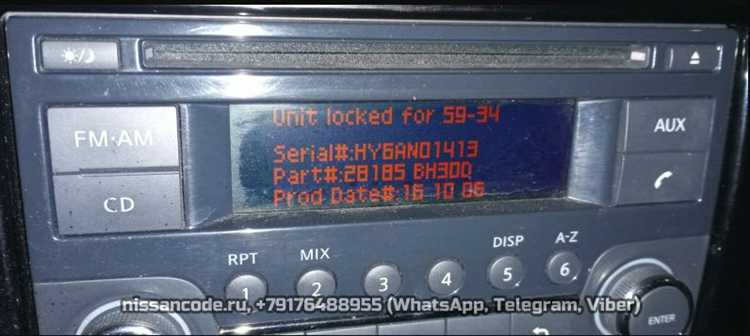

Если в автомобиле установлена охранная система с блокировкой мультимедиа, заранее уточните код активации или способ разблокировки после установки. Без этого повторный запуск может быть невозможен.
Обратите внимание на подключённые устройства – флешки, зарядные кабели, навигационные модули. Их нужно полностью извлечь перед демонтажом, чтобы избежать повреждений разъёмов.
Как снять декоративную панель вокруг магнитолы
Перед демонтажем панели необходимо отключить аккумулятор, чтобы исключить короткое замыкание при контакте с электрическими компонентами.
Сначала откройте пепельницу и выдвиньте подстаканник, если он установлен. Это обеспечит доступ к нижним защелкам панели. Далее с усилием, но аккуратно, подденьте нижнюю часть панели пластиковым съемником, начиная с одного из нижних углов.
Продвигайтесь вдоль периметра панели, освобождая одну защелку за другой. Панель фиксируется на пластиковых клипсах без винтов, поэтому использовать металлические инструменты не рекомендуется – они могут оставить царапины на поверхности.
После того как все клипсы освобождены, аккуратно вытяните панель на себя. Если установлен блок управления климатом, его разъёмы остаются подключенными – не тяните панель резко, чтобы не повредить провода.
При необходимости отсоедините разъёмы сзади панели, предварительно нажав на фиксаторы. После снятия панели открывается доступ к креплениям самой магнитолы.
Расположение и откручивание крепёжных винтов магнитолы
После снятия декоративной панели становятся видны четыре винта, фиксирующие магнитолу в посадочном гнезде. Они располагаются по углам металлической рамки устройства – два сверху и два снизу. Каждый винт имеет стандартную резьбу под крестовую отвертку.
Перед началом откручивания убедитесь, что головка отвертки плотно прилегает к шлицам винтов, чтобы избежать срыва граней. Откручивайте винты равномерно, начиная с верхней пары. После этого переходите к нижним креплениям, удерживая корпус магнитолы другой рукой, чтобы она не сместилась внутрь панели.
Если винты закручены с усилием или закислены, используйте отвертку с трещоткой и удлинителем. В случае повреждения шлицов примените экстрактор или аккуратно выкрутите винт тонким зажимом.
После удаления всех винтов аккуратно потяните магнитолу на себя, удерживая её по бокам. Убедитесь, что ничего не препятствует извлечению корпуса и не задевает элементы панели.
Извлечение магнитолы из центральной консоли
После снятия декоративной панели и выкручивания крепёжных винтов магнитола остаётся удерживаемой только за счёт разъёмов и прижимных фиксаторов по бокам.
- Просуньте пальцы или пластиковые лопатки с обеих сторон корпуса магнитолы и аккуратно потяните устройство на себя. При заедании используйте равномерное усилие с обеих сторон.
- Следите за жгутами проводки: при вытягивании магнитолы избегайте рывков, чтобы не повредить разъёмы и провода.
- После частичного извлечения получите доступ к тыльной части устройства. Здесь обычно находятся несколько разъёмов: антенный, питания, акустические и возможные интерфейсные подключения.
- Разъёмы снимаются путём нажатия на фиксатор и аккуратного вытягивания. Не применяйте чрезмерную силу, особенно при отсоединении коаксиального кабеля антенны.
Если магнитола установлена с переходной рамкой, обратите внимание на дополнительные защёлки или стопоры по бокам. При наличии зажимов – отожмите их перед извлечением блока целиком.
Отключение проводки и разъёмов магнитолы
Перед отключением питания убедитесь, что зажигание автомобиля выключено и ключ извлечён. Это предотвратит короткое замыкание и повреждение электроники.
После извлечения магнитолы из креплений аккуратно отсоедините основной разъём питания. Разъёмы имеют фиксаторы, которые нужно сжать или поднять, чтобы избежать повреждений пластиковых защёлок.
Дополнительные разъёмы отвечают за антенну, динамики и управление на руле. Их следует отключать последовательно, фиксируя положение и количество проводов для обратного подключения.
Для безопасного отсоединения используйте пластиковые инструменты или пальцы, избегая рывков и перегибов проводов. Если разъём туго выходит, слегка покачайте его из стороны в сторону.
После отсоединения всех проводов проверьте отсутствие повреждений контактов и очистите разъёмы от загрязнений при необходимости.
Проверка состояния разъёмов после демонтажа
Осмотрите каждый разъём на наличие повреждений: трещин, деформаций или следов коррозии. Особое внимание уделите контактам внутри разъёмов – они должны быть чистыми и ровными. Контакты с потемнением или окислением требуют очистки.
Для очистки используйте спиртовой растворитель и ватную палочку, аккуратно удаляя загрязнения с контактов. Не применяйте абразивные материалы, чтобы не повредить металлическую поверхность.
Проверьте плотность посадки разъёмов. Контакты не должны шататься или иметь люфт, это влияет на качество соединения и работу магнитолы. При необходимости слегка подогните контакты, восстанавливая плотный контакт.
Осмотрите изоляцию проводов у разъёмов – повреждённая изоляция может вызвать короткое замыкание или перебои в работе. При выявлении дефектов замените проводку или изолируйте повреждённые участки с помощью термоусадочной трубки.
Перед повторным подключением убедитесь, что на контактах нет посторонних предметов и следов влаги. При необходимости высушите разъёмы естественным путём или с помощью мягкого воздуха.
Если разъём имеет фиксирующий элемент (защёлку или винт), проверьте его целостность и исправность, чтобы избежать неплотного соединения при сборке.
Таблица основных параметров для проверки разъёмов:
| Параметр | Норма | Действия при отклонениях |
|---|---|---|
| Целостность корпуса | Без трещин и деформаций | Замена разъёма |
| Состояние контактов | Чистые, ровные, без окислов | Очистка спиртом, исправление контактов |
| Плотность посадки | Плотное, без люфта | Коррекция контактов или замена |
| Изоляция проводов | Целая, без повреждений | Ремонт или замена проводки |
| Фиксирующий элемент | Целый и рабочий | Замена или ремонт |
Вопрос-ответ:
Какие инструменты нужны для снятия магнитолы на Ниссан Террано?
Для снятия магнитолы обычно требуются крестовая отвёртка для откручивания крепёжных винтов и пластиковые монтажные лопатки или съемники, чтобы аккуратно снять декоративные панели без повреждений. Иногда может понадобиться ключ для откручивания гаек, если магнитола закреплена с их помощью. При работе с разъёмами полезно иметь небольшую плоскую отвёртку или пинцет, чтобы безопасно отсоединить штекеры.
Как отключить проводку магнитолы, чтобы не повредить разъёмы и провода?
Сначала следует выключить зажигание и при необходимости снять клемму с аккумулятора. После демонтажа декоративной панели нужно аккуратно отсоединить все разъёмы, удерживая пластиковые защёлки, не тянув за провода. Разъёмы обычно имеют фиксирующие язычки, которые надо сжать или отжать для безопасного отключения. Если разъём тугой, можно слегка пошевелить его из стороны в сторону, чтобы избежать повреждений.
Где находятся крепёжные винты магнитолы на Ниссан Террано и как их правильно открутить?
Винты располагаются по бокам магнитолы, иногда сверху или снизу, в зависимости от модели. Для доступа к ним сначала снимают декоративную накладку вокруг магнитолы, аккуратно поддевая её пластиковыми лопатками. Винты откручиваются крестовой отвёрткой. Важно не перетягивать винты при установке и хранить их в безопасном месте, чтобы не потерять. Если винты закручены слишком плотно, можно применить немного проникающей смазки.
Можно ли снять магнитолу самостоятельно без риска повредить салон или электрику?
Снять магнитолу можно самостоятельно при аккуратном подходе и наличии базовых инструментов. Главное — внимательно работать с пластиковыми элементами, чтобы не сломать защёлки декоративных панелей. Перед отключением электропроводки нужно отключить питание автомобиля, чтобы избежать короткого замыкания. Следуя простым шагам и не применяя чрезмерных усилий, можно избежать повреждений и сохранить целостность салона и проводки.
Как действовать, если магнитола не вынимается после откручивания винтов?
Если магнитола не выходит легко после снятия винтов, не стоит применять силу. Проверьте, сняты ли все крепления и отключены ли разъёмы сзади. Иногда магнитола фиксируется дополнительными защёлками или зажимами. Попробуйте осторожно сдвинуть устройство вперед-назад или из стороны в сторону, чтобы освободить крепления. Если всё равно не удаётся снять, возможно, есть скрытые винты или элементы крепления, которые нужно найти. В крайнем случае можно обратиться к инструкции по ремонту или на специализированные форумы.
