Светодиодная лента мерцает во время работы как устранить

Мерцание светодиодной ленты – это не всегда визуально заметный эффект, однако он может вызывать утомление глаз, головные боли и дискомфорт при длительном нахождении в помещении. В большинстве случаев проблема связана с особенностями источника питания, типом ШИМ-регулировки или качеством самих светодиодов.

Частота мерцания напрямую зависит от драйвера и схемы питания ленты. Если блок питания работает с частотой менее 300 Гц, это может быть заметно невооружённым глазом. Даже при использовании ШИМ с частотой около 500–1000 Гц мерцание может фиксироваться с помощью смартфона или цифровой камеры, особенно на пониженной яркости.

К другим распространённым причинам относятся нестабильное напряжение в сети, отсутствие фильтрующих конденсаторов, а также попытки диммирования ленты без учёта её совместимости с регулятором. В случае с RGB-лентами может дополнительно наблюдаться асинхронность каналов, что тоже проявляется в виде пульсаций.

Чтобы устранить мерцание, необходимо в первую очередь измерить частоту ШИМ-сигнала (например, с помощью осциллографа или цифровой камеры на замедленной съёмке). При показателях ниже 1000 Гц рекомендуется заменить блок питания на более качественный источник с высокочастотной стабилизацией. Также стоит использовать ленты с линейной схемой питания или предусмотреть установку LC-фильтра после контроллера.

Почему светодиодная лента начинает мерцать со временем

Со временем даже качественная светодиодная лента может начать мерцать. Основные причины связаны с деградацией компонентов и нарушением условий эксплуатации. Игнорирование этих факторов снижает стабильность питания и нарушает работу драйвера.

• Снижение ёмкости конденсаторов. Электролитические конденсаторы в блоке питания теряют ёмкость при длительной работе, особенно в условиях повышенной температуры. Это приводит к пульсациям выходного напряжения и появлению мерцания.
• Износ диодов выпрямителя. Диоды выпрямительного моста могут деградировать, что вызывает нестабильное напряжение на выходе и, как следствие, нестабильную работу светодиодов.
• Повышенное внутреннее сопротивление соединений. Окисление контактов, разъёмов и пайки со временем увеличивает сопротивление цепи. Это вызывает падение напряжения и провоцирует пульсации света.
• Разбалансировка резисторов тока. В многосекционных лентах возможен износ балансировочных резисторов или нарушение пайки, что приводит к неравномерной нагрузке и мерцанию отдельных участков.
• Снижение эффективности стабилизатора тока. Если используется драйвер с токовой стабилизацией, его выходные характеристики могут ухудшаться с возрастом, особенно при перегреве или работе на пределе мощности.

Для продления срока службы рекомендуется:

1. Выбирать блоки питания с запасом по мощности не менее 30%.
2. Размещать элементы системы освещения с достаточной вентиляцией для отвода тепла.
3. Регулярно проверять контакты и при необходимости выполнять повторную пайку или очистку.
4. Периодически заменять электролитические конденсаторы в драйверах и блоках питания.

Игнорирование первых признаков мерцания может привести к полному выходу ленты из строя. При появлении нестабильности рекомендуется провести диагностику источника питания и проверить состояние всех соединений.

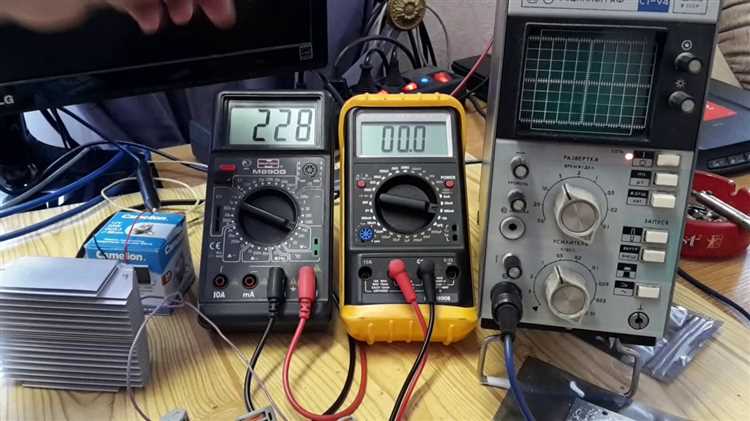

Как определить источник мерцания в системе освещения

Для точного выявления причины мерцания светодиодной ленты необходимо провести последовательную диагностику всех элементов цепи. Основное внимание уделяется источнику питания, управляющим устройствам и качеству соединений.

• Проверка блока питания: Первым этапом следует измерить напряжение на выходе блока питания при подключенной нагрузке. Показания мультиметра не должны колебаться более чем на 0,2 В. При значительных отклонениях блок питания подлежит замене.
• Оценка частоты пульсаций: Используйте осциллограф для анализа формы выходного сигнала. Если пульсации превышают 10% по амплитуде, наблюдаемое мерцание может быть вызвано недостаточной фильтрацией.
• Тестирование с заменой блока: Подключите ту же ленту к заведомо исправному блоку питания. Если мерцание исчезает – проблема в старом блоке или его недостаточной мощности.
• Анализ диммеров и контроллеров: При наличии регуляторов яркости проверьте их совместимость с конкретным типом ленты. Несоответствие по типу ШИМ или некорректная частота модуляции может вызывать визуальные артефакты.
• Оценка качества соединений: Окислившиеся или ослабленные клеммы, плохая пайка, нестабильный контакт на разъёмах приводят к падению напряжения и нестабильной работе ленты.

Дополнительно стоит провести проверку на другом участке электросети. При сохранении эффекта возможно наличие паразитных наводок или нестабильности напряжения в самой сети. В этом случае целесообразно использовать стабилизатор или фильтр питания.

Влияние качества блока питания на стабильность свечения

Пульсации напряжения – основной показатель качества блока. Для светодиодного освещения допустим уровень пульсации не более 5%. У дешёвых блоков питания этот показатель может превышать 20–30%, что приводит к быстрой деградации ленты и зрительному дискомфорту.

Недостаточный запас мощности – частая ошибка при подборе блока. Если номинальная мощность светодиодной ленты составляет, например, 60 Вт, блок питания должен обеспечивать минимум 25–30% запаса, то есть не менее 75 Вт. Это исключает перегрев и просадку напряжения при пиковых нагрузках.

Отсутствие стабилизации выходного напряжения – ещё один критичный фактор. Качественные блоки оснащаются схемами защиты от скачков, стабилизаторами тока и фильтрами. Их наличие напрямую влияет на равномерность свечения и срок службы компонентов ленты.

Также стоит учитывать сертификацию блока питания. Наличие маркировки CE, RoHS или TÜV указывает на прохождение тестов по уровню электромагнитных помех и стабильности работы. Блоки без этих сертификатов часто имеют нестабильные характеристики, которые не заявлены производителем.

Для устранения мерцания следует выбирать импульсные блоки питания с коэффициентом пульсаций менее 5%, стабильным выходным напряжением и запасом по мощности. Желательно отдавать предпочтение брендам с проверенной репутацией, таким как Mean Well, Arlight или ЭРА.

Роль диммера и контроллера в появлении мерцания

Неправильно подобранный или несовместимый диммер может стать причиной нестабильного свечения светодиодной ленты. Большинство лент регулируются по принципу широтно-импульсной модуляции (ШИМ), и если частота ШИМ-сигнала диммера слишком низкая (менее 1 кГц), мерцание становится заметным, особенно при видеосъемке или в периферическом зрении.

Контроллеры, предназначенные для управления RGB, RGBW или адресными лентами, также могут вносить искажения при снижении яркости. Причиной часто становится некачественная реализация ШИМ или несоответствие уровня сигнала требованиям драйвера. Некоторые дешевые контроллеры работают на частотах 200–400 Гц, чего недостаточно для визуального комфорта.

Рекомендации: выбирать диммеры и контроллеры с частотой ШИМ не ниже 2 кГц, а при чувствительности к мерцанию – от 4 кГц и выше. Для совместимости важно учитывать, поддерживает ли конкретная лента метод диммирования диммера: фазовое (leading/trailing edge) управление, аналоговое или цифровое ШИМ.

Также следует избегать подключения ленты к диммерам, предназначенным для ламп накаливания. Они создают нестабильное напряжение и не обеспечивают корректное управление током, что приводит к пульсациям или полной неработоспособности.

Использование проверенных брендов и изучение технической документации устройств позволяет исключить риски появления мерцания из-за диммирующих компонентов.

Проблемы с проводкой и соединениями как причина мерцания

Нестабильность контактов и некачественное соединение проводов – частая причина мерцания светодиодных лент. Даже при исправном блоке питания и контроллере плохой контакт в цепи может вызывать кратковременные перебои в подаче напряжения, что особенно критично для лент с низким запасом по току.

Основные проблемные зоны – это клеммные соединения, пайка, разъёмы и участки с механическим напряжением на кабеле. Окисление контактов, некачественная пайка или использование дешёвых коннекторов приводит к локальному нагреву, временному разрыву цепи и заметному мерцанию. Особенно это проявляется при использовании алюминиевых профилей, где кабели подвержены деформации.

Часто встречается ошибка – подключение длинных участков ленты с одной стороны. Это создаёт падение напряжения по длине, из-за чего дальние сегменты начинают мигать или тускло светить. Решается подводом питания с обеих сторон или с использованием параллельной разводки питания.

Для исключения проблем рекомендуется:

• Использовать качественные коннекторы и исключить китайские быстросъёмные соединители;
• Проводить все соединения методом пайки с последующей изоляцией термоусадкой;
• Проверять все соединения мультиметром на наличие сопротивления и просадок под нагрузкой;
• Избегать использования тонких проводов (менее 0,75 мм² для длины свыше 3 метров);
• Обеспечить достаточную фиксацию кабелей, чтобы исключить механическое напряжение в местах соединений.

Особое внимание следует уделить питающим магистралям. При использовании длинных участков ленты суммарная нагрузка возрастает, и недостаточный сечение кабеля между блоком питания и лентой приводит к потерям, вызывающим мерцание. Решение – применение медных кабелей сечением от 1,5 мм² и строгое соблюдение полярности при подключении.

Разница между высоким и низким уровнем мерцания: как заметить

Высокий уровень мерцания характеризуется резкими, чётко различимыми перепадами яркости с частотой менее 100 Гц. Такое мерцание легко заметить глазом даже в спокойном состоянии – свет то гаснет, то резко загорается, создавая дискомфорт и негативно влияя на восприятие освещения. При мерцании ниже 50 Гц возможны видимые полосы или «дрожание» света.

Рекомендации для определения уровня мерцания: если визуально определить сложно, можно использовать приложение для измерения частоты мерцания, подключённое к фотосенсору или камере. При выявлении низкого уровня стоит проверить стабильность источника питания и наличие импульсных шумов. При высоком уровне мерцания чаще всего причина кроется в неисправных драйверах или несовместимости диммера с лентой.

Для точного контроля мерцания следует учитывать условия освещения и углы обзора, поскольку при разных условиях восприятие мерцания меняется. Высокий уровень мерцания требует немедленного устранения, так как влияет на здоровье и комфорт. Низкий уровень стоит контролировать при длительном использовании.

Методы устранения мерцания при использовании диммера

Выбор совместимого диммера. Для светодиодных лент необходим диммер, поддерживающий нагрузку светодиодов. Используйте диммеры с маркировкой LED или низковольтных нагрузок. Несовместимый диммер вызывает нестабильное питание и мерцание.

Минимальная нагрузка диммера. Проверяйте, чтобы мощность светодиодной ленты соответствовала минимальной нагрузке диммера. При недостаточной нагрузке возникает неполное переключение, что вызывает мерцание. При малой мощности добавьте дополнительную нагрузку или используйте диммер с низким порогом нагрузки.

Использование блоков питания с плавным выходом. Питание должно быть стабильным и адаптированным для диммирования. Импульсные блоки питания с поддержкой ШИМ-диммирования снижают риск мерцания, в отличие от простых линейных.

Подключение и заземление. Убедитесь в надежности контактов и наличии правильного заземления. Плохие соединения и отсутствие заземления вызывают электромагнитные помехи, провоцирующие мерцание.

Настройка диммера. На некоторых моделях диммеров доступна регулировка минимального и максимального уровня диммирования. Оптимизация этих параметров уменьшает колебания напряжения и устраняет мерцание.

Применение стабилизаторов или фильтров. В случае постоянных помех можно использовать LC-фильтры или стабилизаторы напряжения перед диммером, что снижает пульсации и улучшает качество свечения.

Выбор ленты и компонентов без риска мерцания

Для исключения мерцания необходимо выбирать светодиодные ленты с высоким коэффициентом пульсаций, не превышающим 5%. Оптимальны ленты с встроенными стабилизаторами тока и драйверами постоянного тока, которые обеспечивают равномерное напряжение по всей длине.

При подборе блока питания отдавайте предпочтение моделям с низким уровнем шума и стабильным выходным напряжением ±5% при полной нагрузке. Импульсные источники питания с активным корректором коэффициента мощности (PFC) снижают помехи и минимизируют риск мерцания.

Для управления светом используйте диммеры и контроллеры, специально разработанные для светодиодных систем, поддерживающие ШИМ с частотой не ниже 1 кГц. Частоты ниже 400 Гц вызывают заметное мерцание.

Все соединения должны быть надежными, с минимальным сопротивлением контактов, чтобы исключить скачки напряжения. Кабели выбирайте с сечением, соответствующим суммарной нагрузке, учитывая падение напряжения не более 3% по длине линии.

Использование компонентов одного производителя или сертифицированных совместимых устройств помогает избежать несовместимости, вызывающей нестабильную работу и мерцание.

Вопрос-ответ:

Почему светодиодная лента начинает мерцать сразу после установки?

Чаще всего причина мерцания при первом подключении — несовместимость блока питания с лентой. Если напряжение нестабильно или мощность блока питания ниже необходимой, лента получает нерегулярное питание, что проявляется мерцанием. Также возможна неправильная полярность подключения или плохой контакт в разъемах и пайках. Проверка блока питания, надежность соединений и соблюдение технических параметров устраняют проблему.

Как определить, что мерцание вызвано диммером?

Если мерцание появляется только при использовании диммера, а без него лента светит ровно, то причина скорее всего в диммере. Некоторые модели не рассчитаны на светодиодные нагрузки или работают с широтно-импульсной модуляцией, вызывающей пульсацию свечения. Проверить можно, временно отключив диммер и подключив ленту напрямую к блоку питания. Для устранения применяют специализированные LED-диммеры или дополнительные стабилизаторы напряжения.

Можно ли убрать мерцание светодиодной ленты, заменив только блок питания?

В ряде случаев замена блока питания решает проблему, если оригинальный источник питания выдает нестабильное напряжение или недостаточную мощность. Качественный блок питания с минимальным пульсом напряжения и необходимым запасом по мощности обеспечивает равномерное свечение. Однако, если причина кроется в дефектах самой ленты, плохих соединениях или неправильном управлении яркостью, одной замены блока питания может оказаться недостаточно.

Как избежать мерцания при использовании длинных участков светодиодной ленты?

Для длинных лент важен правильный расчет мощности и грамотное распределение питания. Рекомендуется подключать питание к нескольким точкам ленты, чтобы избежать падения напряжения и разницы в яркости. Использование проводников достаточного сечения снижает потери. Также помогает применение блоков питания с высоким запасом мощности и качественных контроллеров. При сложных схемах иногда используют усилители сигнала и дополнительные источники питания на промежуточных участках.
