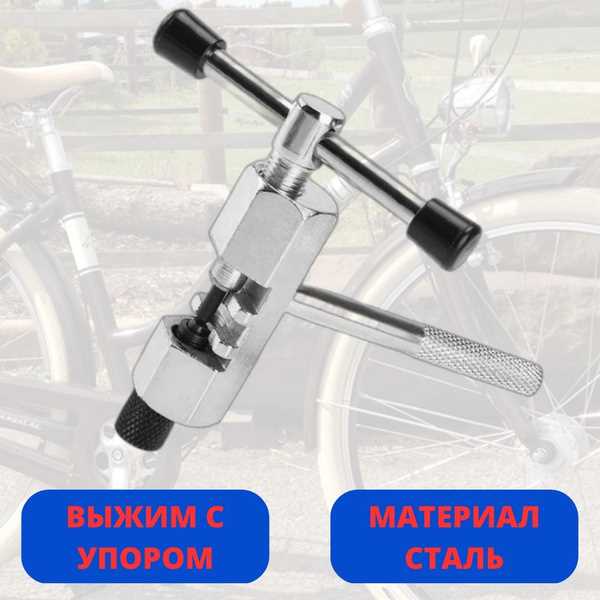

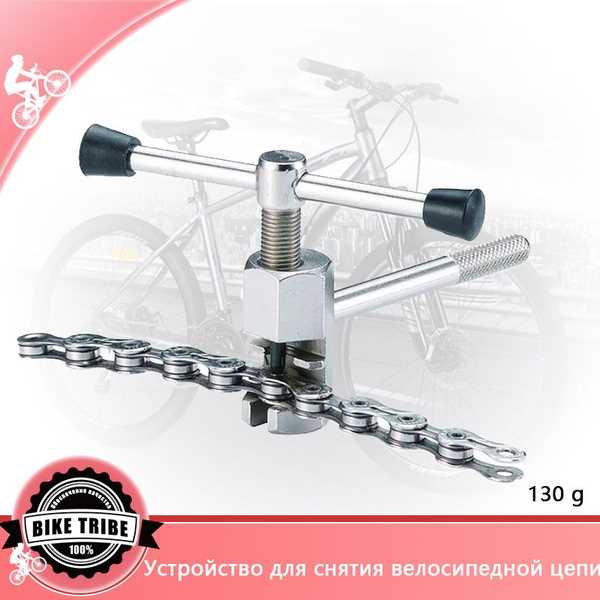

Выжимка для цепи – это специализированный инструмент, предназначенный для разъединения и соединения звеньев велосипедной цепи без повреждения её структуры. Она незаменима при обслуживании трансмиссии, особенно при замене цепи, очистке или устранении замятия. Конструкция выжимки включает направляющую рамку, фиксирующую цепь, и винтовой шток, воздействующий на ось соединительного пина.
Перед началом работы необходимо убедиться в совместимости инструмента с типом цепи. Современные цепи различаются по числу скоростей (например, 8, 9, 10 или 11), и не каждая выжимка подходит для всех вариантов. Также стоит проверить, не используется ли в вашей цепи замок (quick link), поскольку в таком случае выжимка может не понадобиться для разъединения.

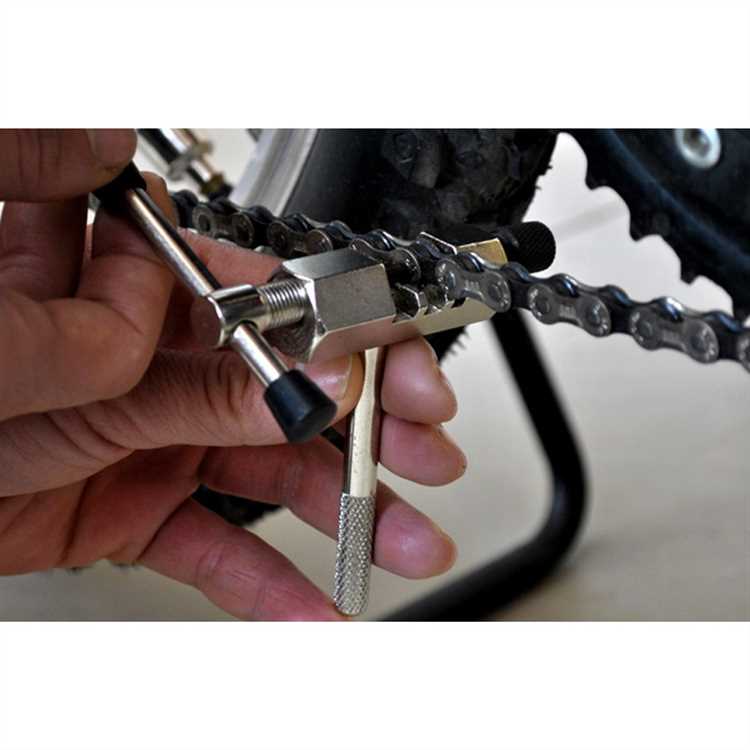

В процессе использования важно точно позиционировать цепь в направляющих выжимки. Неправильная установка приводит к деформации пластин или смещению пина. Рекомендуется работать в перчатках и на устойчивой поверхности, чтобы избежать скольжения инструмента. При выдавливании пина следует контролировать усилие: оно должно быть равномерным, без рывков.
После завершения разборки или сборки необходимо проверить подвижность звена. Если звено заедает, его можно разработать легким сгибанием в стороны или повторной корректной установкой пина. Использование выжимки требует аккуратности, но при соблюдении инструкции этот инструмент позволяет быстро и точно обслужить цепь без привлечения мастерской.
Как определить необходимость снятия велосипедной цепи
При отсутствии инструмента износ можно оценить с помощью линейки. Положите её вдоль цепи и измерьте расстояние между осями 24 звеньев (обычно это 12 полных звеньев). Нормальное значение – ровно 304,8 мм. Если расстояние превышает 306 мм, износ достиг предельного значения.
Снятие также требуется при наличии залипших, перекошенных или повреждённых звеньев. Такие участки создают скачки при педалировании и могут привести к поломке трансмиссии. Визуально легко определить дефект по нестабильному изгибу цепи при её свободном движении назад.
Цепь необходимо снимать, если требуется глубокая чистка после езды в грязи или в условиях повышенной влажности. Налипшие абразивные частицы ускоряют износ. При регулярной эксплуатации в плохую погоду демонтаж и промывка в обезжиривателе раз в 300–500 км помогут продлить срок службы всей трансмиссии.
Поводом для снятия может стать и плановая замена кассеты или шатунов. В этом случае цепь либо укорачивают, либо заменяют на новую – это зависит от степени износа. Использование старой цепи с новыми компонентами часто вызывает пробуксовку и издаёт характерные щелчки под нагрузкой.
Как правильно зафиксировать цепь в выжимке
Неправильная фиксация цепи в выжимке может привести к смещению пина или поломке звена. Чтобы избежать ошибок, следуйте точным шагам и ориентируйтесь на конструкцию инструмента.
- Разместите выжимку на устойчивой поверхности. Инструмент не должен смещаться во время работы.
- Откройте прижимной винт выжимки, вращая его против часовой стрелки до тех пор, пока цепь свободно не войдёт в паз корпуса.
- Установите одно из звеньев цепи в направляющий паз инструмента. Важно, чтобы ось пина (заклёпки) была точно напротив нажимного винта.
- Убедитесь, что цепь лежит строго в горизонтальной плоскости и не перекошена. Даже небольшой угол может привести к деформации корпуса звена.
- Подтяните прижимной винт вручную до лёгкого упора, чтобы цепь была плотно зафиксирована в пазу, но не сдавливалась.
- Проверьте положение пина: он должен быть чётко по центру относительно винта выжимки. Если есть смещение – скорректируйте положение звена в пазу.
Если в конструкции инструмента предусмотрены направляющие бортики или фиксирующие вставки, используйте их для более точной центровки. При сомнениях лучше снять цепь и начать заново, чем рисковать повреждением её конструкции.
Как выдавить пин без повреждения звеньев
Для предотвращения повреждений звеньев при выдавливании пина, необходимо строго контролировать соосность инструмента и цепи. Убедитесь, что цепь зафиксирована в выжимке строго горизонтально, а сам пин инструмента точно совмещён с осью штифта цепи.
Не прилагайте избыточное усилие при вращении рукоятки. При правильно установленной цепи пин начинает выходить с умеренным сопротивлением. Если вращение идёт с рывками или требует чрезмерной силы – остановитесь и перепроверьте установку.
Выдавливайте пин до тех пор, пока он почти не выйдет, но остаётся в последнем внешнем звене. Это предотвратит выпадение звена и упростит последующую сборку. Полное извлечение пина допустимо только в случае замены цепи или установки замка.
После выдавливания аккуратно освободите цепь, не расшатывая и не сгибая её. Любые деформации могут повредить закалённые края звеньев, что приведёт к ускоренному износу или неправильной работе переключателей.
Проверяйте целостность пластин и отсутствие трещин в местах контакта с пином. Повреждённые звенья подлежат замене, даже если визуально цепь кажется целой.

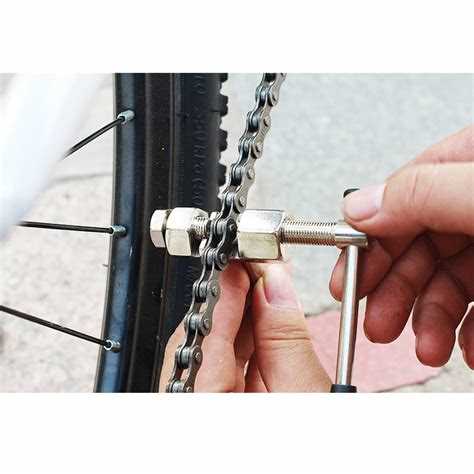

Как соединить цепь после ремонта или укорочения
Для соединения цепи после её ремонта или укорочения требуется точное совмещение звеньев и использование выжимки или замка. Если используется стандартное соединительное звено без замка, необходимо вставить пин обратно в звено и аккуратно впрессовать его выжимкой до нужного положения.
Совмещение звеньев выполняется вручную: внутреннее звено вставляется в наружное, после чего выжимка настраивается точно по оси отверстий. Пин должен быть изначально немного выдвинут, чтобы его можно было снова ввести. Вдавливать пин следует плавно, контролируя усилие. Как только торец пина сравняется с краем звена, необходимо остановиться – чрезмерное давление может повредить втулку.
После соединения важно проверить подвижность звена. Оно не должно быть зажатым – если есть тугой ход, следует слегка пошевелить цепь из стороны в сторону в месте соединения. Это позволит втулке принять правильное положение. При невозможности устранить закусывание – пин установлен под неправильным углом, и соединение нужно переделать.
При использовании замка (например, замка типа master link или quick link), оба конца цепи вставляются в замок с двух сторон, после чего замок защёлкивается вручную и дополнительно фиксируется вращением педалей под нагрузкой. Перед использованием убедитесь, что замок полностью защёлкнулся – характерный щелчок и свободное движение звена подтверждают корректную установку.
Как выбрать подходящую выжимку под тип цепи
Совместимость выжимки с цепью определяется числом скоростей и стандартом производителя. У большинства современных велосипедов используются цепи на 6–12 скоростей, и выжимка должна точно соответствовать их ширине и конструкции пинов.
Для цепей на 6–8 скоростей подойдут более простые модели выжимок с широкой направляющей. Они рассчитаны на цепи шириной около 7,1–7,8 мм. Выжимка с толстой иглой может повредить тонкий пин, если использовать её на 10–12-скоростной цепи.
Для цепей на 9–12 скоростей необходимо выбирать выжимки с более узкой направляющей и тонкой, точно центрированной иглой. Такие модели обеспечивают точное давление на пин и предотвращают смещение звеньев. Например, для 11-скоростной цепи шириной около 5,5 мм рекомендуется использовать специализированные выжимки Shimano или Park Tool CT-3.3.
Если используется цепь SRAM с замком PowerLock, можно выбрать выжимку только для укорочения цепи, так как соединение осуществляется через замок. Для цепей Campagnolo на 11–13 скоростей требуется специальная модель выжимки с поддержкой фиксации пина на нужной глубине (например, Campagnolo UT-CN300).
Не все универсальные выжимки одинаково эффективны. Проверяй наличие сменной иглы и возможность её замены – это важно при регулярной работе. Также оцени наличие двух направляющих: одна для выдавливания, другая для обратной установки пина, если используется неполноразъемная цепь без замка.
Перед покупкой уточни тип цепи по маркировке (например, CN-HG701, PC-1130 и т. п.) и сверяй его с технической документацией выжимки. Неправильный инструмент может деформировать звенья или повредить пин, особенно на узких цепях с точной подгонкой.
Как ухаживать за выжимкой после использования
После работы с выжимкой важно сразу удалить остатки грязи и смазки, чтобы предотвратить коррозию и износ инструмента.
- Снимите цепь с выжимки, тщательно протрите корпус и винт сухой тряпкой.
- Если на инструменте остались металлические опилки или грязь, используйте зубную щетку или мягкую щетину для очистки труднодоступных участков.
- Проверьте состояние винта и шпинделя – при необходимости нанесите тонкий слой масла (например, машинного или универсального смазочного средства) для смягчения хода и предотвращения ржавчины.
- Избегайте чрезмерного количества масла, чтобы не привлекать пыль и грязь.
- После смазки протрите излишки, оставшиеся на поверхности.
- Храните выжимку в сухом месте, защищённом от влажности и прямых солнечных лучей, лучше всего в инструментальном ящике или чехле.
Регулярное техническое обслуживание продлевает срок службы выжимки и обеспечивает точную работу при последующих ремонтных операциях.
Вопрос-ответ:
Как правильно установить цепь в выжимку для безопасного выдавливания пина?
Цепь должна быть размещена так, чтобы пин, который требуется выдавить, находился точно напротив выдавливающего штифта на выжимке. При этом важно, чтобы звенья цепи плотно прилегали к направляющим инструменту, а сама цепь была зафиксирована без перекосов. Это предотвращает повреждение соседних звеньев и облегчает процесс выдавливания.
Какие типы цепей подходят для работы с одной универсальной выжимкой?
Существуют выжимки, предназначенные для стандартных велосипедных цепей шириной от 6 до 11 скоростей. Однако цепи с необычной конструкцией, например, для некоторых моделей электровелосипедов или BMX, требуют специальных инструментов. Перед использованием рекомендуется проверить совместимость выжимки с конкретной цепью по технической документации или маркировке.
Что делать, если пин не выходит из цепи при выдавливании, и как избежать повреждений?
Если пин не поддается, следует проверить правильность установки цепи и инструмента. Не стоит прикладывать чрезмерное усилие или использовать молоток, так как это может деформировать звенья. Лучше немного подкрутить винт выжимки назад и повторить попытку, а также смазать место выдавливания, чтобы снизить трение.
Можно ли использовать выжимку для соединения цепи после ее укорочения?
Выжимка предназначена для точного выдавливания и установки пинов, поэтому с ее помощью можно аккуратно соединить цепь после укорочения. Важно правильно вставить пин и не доводить его до полного выхода, чтобы сохранить подвижность звеньев. В некоторых случаях для соединения используют специальные замковые звенья, но выжимка подходит для большинства стандартных соединений.
Как ухаживать за выжимкой после использования, чтобы продлить срок службы инструмента?
После работы рекомендуется очистить выжимку от грязи и остатков смазки, используя сухую тряпку или щетку. При необходимости можно нанести небольшое количество масла на винт для предотвращения коррозии и улучшения хода механизма. Хранить инструмент следует в сухом месте, избегая попадания влаги и пыли.
Как правильно установить цепь в выжимку, чтобы не повредить звенья?
Перед тем как начать выдавливать пин, необходимо закрепить цепь в выжимке так, чтобы пин выжимки совпадал с пином цепи, который нужно выдавить. Цепь должна плотно лежать в пазах инструмента без перекосов. Если цепь закреплена неправильно, это может привести к деформации или повреждению звеньев. Для точной установки стоит аккуратно вращать винт выжимки до легкого касания пина цепи, затем проверить правильность положения, после чего можно продолжать выдавливание.
Можно ли использовать выжимку для цепи разных типов, например, для 9-скоростной и 11-скоростной цепей?
Выжимки обычно рассчитаны на конкретные типы цепей по ширине и конструкции пинов. Например, 9-скоростная цепь шире, чем 11-скоростная, поэтому универсальная выжимка может не подходить для обоих вариантов. При использовании неподходящего инструмента возможно повреждение пинов или звеньев. Для работы с разными типами цепей лучше использовать выжимки, которые явно указаны производителем как совместимые с нужным диапазоном скоростей или шириной цепи.
