ВАЗ-1111 «Ока» представляет собой недорогую и доступную базу для различных самодельных проектов. Масса автомобиля в стоковом состоянии составляет около 645 кг, а габариты – 3200×1420×1400 мм, что делает его удобным для переоборудования в компактную технику для различных задач. Передний привод и простая конструкция кузова позволяют легко вносить изменения без необходимости в сложной переделке шасси.
Из «Оки» нередко собирают багги для езды по бездорожью. Силовой агрегат можно заменить на более мощный, например, двигатель от мотоцикла «Урал» или от малолитражного японского авто. Ходовая часть дорабатывается: устанавливаются амортизаторы с увеличенным ходом, усиливаются рычаги, изменяется клиренс. Каркас безопасности из профильной трубы – обязательный элемент при таком типе переделки.
Другой популярный проект – мини-трактор на базе компонентов «Оки». Часто используется передняя подвеска и трансмиссия, а задняя часть полностью перестраивается. Устанавливаются сельскохозяйственные колеса, гидравлический подъёмник, руль с редуктором от УАЗа или Нивы. Такой самодельный трактор способен работать с плугом, окучником или телегой, при этом расход топлива сохраняется на низком уровне – около 4–5 л/100 км.
Некоторые энтузиасты превращают «Оку» в квадроцикл. Для этого автомобиль полностью разбирается, кузов срезается, остаётся лишь рама, которая дорабатывается под компоновку ATV. Устанавливаются мотоциклетные амортизаторы, руль и управление тормозами переоснащаются под ручной тип. Итог – компактное средство передвижения для пересечённой местности, не требующее регистрации как транспортное средство в ряде регионов.
Остов от «Оки» можно также использовать в стационарных конструкциях – например, как основу для мобильной электростанции или генератора. На месте ДВС монтируется одноцилиндровый дизель или электродвигатель, соединённый с генератором переменного тока. Остальные компоненты автомобиля – включая сиденья, кузовные панели и проводку – идут в дело как запчасти или переоборудуются под бытовые нужды.

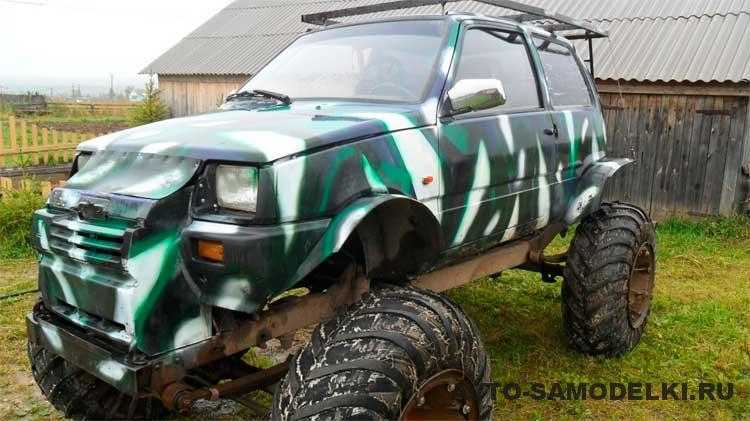

Переоборудование Оки в полноприводный внедорожник
Для превращения ВАЗ Ока в полноприводный внедорожник необходимо внести серьёзные изменения в конструкцию ходовой части и трансмиссии. Основной задачей становится установка системы полного привода, поскольку изначально автомобиль оснащён только передним приводом и не имеет технической базы для подключения заднего моста.
Один из рабочих вариантов – установка заднего моста от ВАЗ 2101 или Нивы с соответствующей доработкой кузова и усилением креплений. Требуется также изготовить раздаточную коробку либо установить готовую, чаще всего от Нивы, вместе с карданным валом. В этом случае двигатель и КПП остаются родными, но необходимо адаптировать сцепление и кардан к новым агрегатам.
Поскольку у Оки поперечное расположение мотора, для реализации классической схемы полного привода приходится переносить двигатель продольно. Это требует полной переделки моторного отсека, включая крепления и систему охлаждения. Более простой путь – использовать два двигателя: передний и задний, каждый приводящий свою ось. Такой подход избавляет от необходимости установки раздатки, но требует синхронизации работы силовых установок и сложной электрической схемы.
Клиренс увеличивают с помощью установки колёс большего диаметра (например, R14 или R15), модернизации подвески – чаще всего заменяют стойки и пружины на комплект от Нивы или УАЗа. Для усиления кузова применяют дополнительные распорки и каркас. Крылья и арки режут и переваривают под расширение.
Гидроизоляция узлов, защита днища, установка лебёдки и шноркеля позволяют эксплуатировать переделанную Оку на тяжёлом бездорожье. При правильном подходе получившийся автомобиль сохраняет манёвренность и лёгкий вес при заметно возросших внедорожных возможностях.
Создание багги на базе кузова и агрегатов Оки
Для постройки багги на базе ВАЗ-1111 используют облегчённый каркас с элементами оригинального кузова. Чаще всего оставляют лобовую раму, часть пола и лонжероны, усиливая конструкцию трубчатым каркасом безопасности. Силовая часть кузова сваривается с внешним каркасом, который обеспечивает жёсткость и защиту при перевороте.
Двигатель и коробка передач от Оки подходят для лёгкого багги с приводом на переднюю ось. Масса готовой конструкции не превышает 400–450 кг, поэтому стоковый мотор мощностью 33–53 л.с. обеспечивает приемлемую динамику. Установку двигателя производят в переднем свесе либо с незначительным смещением к центру для лучшей развесовки.
Подвеску усиливают за счёт установки амортизаторов с увеличенным ходом и заменой рычагов на удлинённые. Передние ступицы, ШРУСы и тормоза от Оки подходят без доработок. Заднюю подвеску выполняют на продольных рычагах или независимой схеме с использованием элементов мотоциклетной техники, если проект предусматривает привод на задние колёса.
Рулевое управление дорабатывается с укорочением тяг и установкой рулевого редуктора в центральной части каркаса. Используют оригинальную рейку или мотоциклетную систему, в зависимости от компоновки. Тормозную систему оставляют гидравлической, с упрощением разводки и возможным удалением вакуумного усилителя.
Колёса подбираются с учётом бездорожья: подходят мотоциклетные диски с переходниками или внедорожные покрышки на литых дисках R13–R14. Освещение и приборная панель – минимальные, только необходимое для передвижения по просёлкам и участия в любительских соревнованиях.

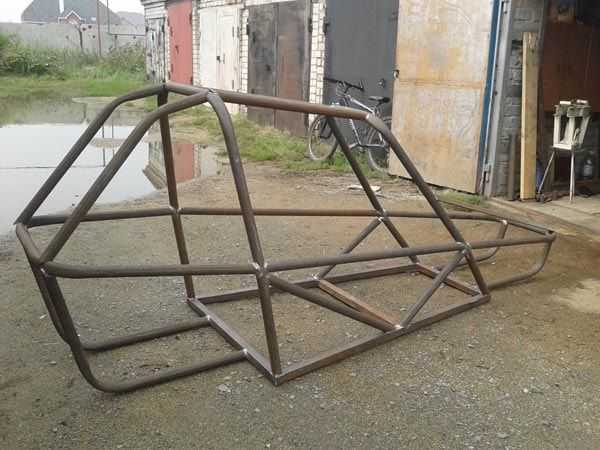

Каркас из профильной трубы 25х25 или 30х30 мм сваривается в единое целое с кузовной частью. Точки крепления двигателя и подвески переносятся с учётом новых геометрических параметров. Все элементы усиливаются косынками, чтобы избежать деформаций на пересечённой местности.
Перед началом работ желательно подготовить чертёж каркаса, рассчитать весовые параметры и собрать элементы трансмиссии и подвески для примерки. Оптимальный вариант – использовать базу от Оки с минимальными доработками, сохраняя максимальную унификацию запчастей.
Переделка Оки в электромобиль с минимальными затратами
Для переоборудования ВАЗ-1111 в электромобиль бюджетного уровня достаточно сохранить существующую трансмиссию и заменить только силовой агрегат. Это позволяет отказаться от дорогостоящей интеграции редуктора или сложной системы управления тягой.
Наиболее доступный вариант – установка коллекторного электродвигателя постоянного тока (например, типа ДПМ или Г-108 от погрузчиков или электрокаров) мощностью 5–7 кВт. Двигатель крепится на штатное место двигателя внутреннего сгорания через переходную плиту. Передача вращения осуществляется через сцепление и коробку передач, которые остаются без изменений.
В качестве контроллера можно использовать промышленный ШИМ-регулятор, например, на базе IGBT-модуля с ручным или педальным управлением. Питание подаётся от блока тяговых аккумуляторов на 48 или 72 В. При ограниченном бюджете подойдут гелевые тяговые аккумуляторы типа AGM на 100–150 А·ч, обеспечивающие запас хода 30–50 км.
Размещение батарей возможно в моторном отсеке и под задним сиденьем. Весовая нагрузка компенсируется за счёт удаления ДВС, радиатора, выхлопной системы и топливного бака. При общей массе батарей около 150–200 кг баланс автомобиля остаётся в пределах допустимого.
Минимальные затраты на весь проект составляют от 100 до 150 тысяч рублей при использовании бывших в употреблении компонентов. Такой вариант подойдёт для дачных маршрутов, поездок по закрытым территориям или учебных целей.

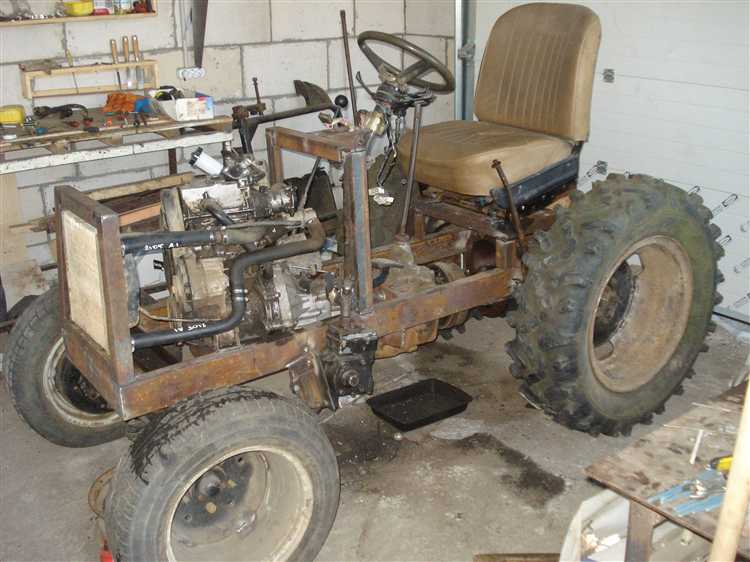

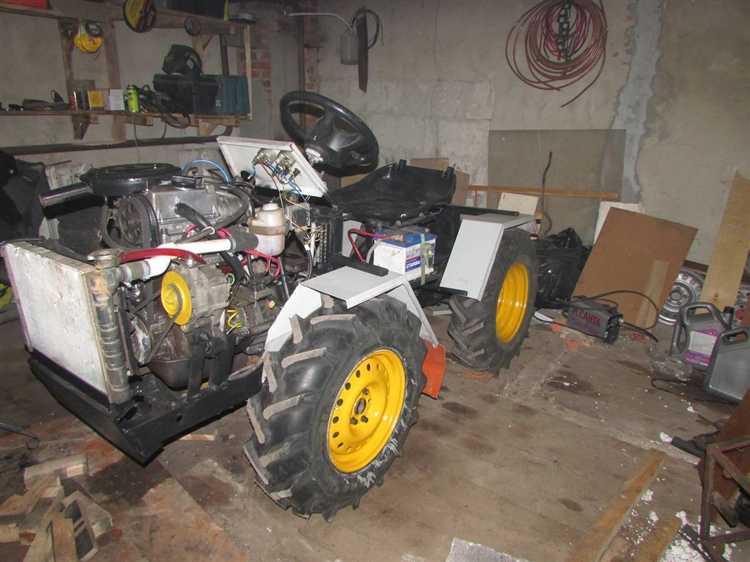

Использование платформы Оки для самодельного трактора
Кузов и рама ВАЗ-1111 подходят для переделки в компактный трактор тягового класса 0.2–0.3. В качестве базы используют заднюю часть кузова, на которой сохраняют подвеску и крепления балки. Лишние элементы кузова удаляются для снижения массы и облегчения конструкции.
Двигатель можно использовать штатный, но чаще устанавливают дизельные моторы от мотоблоков мощностью 8–12 л.с. – например, Lifan, Weima или Zubr. Они экономичны, просты в обслуживании и лучше тянут при малых оборотах. Двигатель монтируют через переходную плиту к штатной коробке передач.
Трансмиссия сохраняется частично. Используется родная коробка, но передний привод блокируется или демонтируется. Задний мост фиксируется жестко, а дифференциал иногда заваривают для повышения проходимости.
Управление упрощается. Электрика сводится к минимуму: стартер, генератор, свет. Рулевое можно оставить оригинальное, но часто устанавливают более простую рейку от классических моделей ВАЗ или даже самодельный механизм с червячной передачей.
Навесное оборудование устанавливается сзади. Для привода агрегатов (роторная косилка, картофелекопалка) используют отдельный вал, связанный с двигателем через ременную передачу. Каркас платформы усиливается для крепления гидравлической стойки или подъёмного механизма.
Колёса желательно заменить на тракторные от мотоблоков или старых сельхозмашин, диаметром 12–14 дюймов. Это улучшает сцепление с грунтом и увеличивает клиренс.
Такая конструкция подходит для обработки небольших участков земли, перевозки грузов и технического обслуживания территории. Основное преимущество – дешевизна и доступность запчастей, большая часть которых берётся от самой Оки и мотоблочной техники.
Постройка компактного автодома на базе кузова Оки
Переделка кузова ВАЗ Ока в автодом возможна при условии использования максимально лёгких и функциональных решений. Базовый вариант подразумевает демонтаж задних сидений, обшивки и ненесущих перегородок, а также замену стекол на поликарбонатные для снижения массы и повышения теплоизоляции.
Для устройства спального места подойдёт складная платформа из фанеры толщиной 12–15 мм, размещённая в задней части салона. Под ней можно организовать выдвижные ящики для хранения. Габариты спального места в сложенном состоянии – около 180×60 см, в разложенном – до 180×100 см, в зависимости от конфигурации.
Электроснабжение обеспечивается с помощью съёмной аккумуляторной станции (например, литий-феррофосфатной батареи на 12 В, 100 А·ч) и солнечной панели на 100–150 Вт, установленной на крыше. Это позволяет питать освещение, вентилятор, холодильник компрессорного типа и зарядные устройства.
Для вентиляции рекомендуется врезка небольшого потолочного вентиляционного люка с обратным клапаном. При ограниченном бюджете допустима установка простого вытяжного вентилятора с ручным управлением.
Мини-кухня может быть выполнена в виде съёмного модуля, включающего газовую плиту, бак для воды объёмом 10–20 литров и выдвижную раковину. Для компактности элементы размещаются в задней части кузова, доступ к ним возможен при открытии задней двери.
Теплоизоляция выполняется изолоном толщиной 5–10 мм с фольгированной поверхностью, приклеенным к стенкам и потолку. Важно исключить мостики холода в районе стоек и дверных проёмов.
Отопление реализуется либо с помощью автономного дизельного подогревателя, либо портативного газового обогревателя с датчиком углекислого газа. Первый вариант предпочтительнее по безопасности и возможности автономной работы ночью.
Для хранения вещей и оборудования используется пространство под полом и над кабиной. Можно установить мягкие органайзеры, закрепляемые к потолку и боковинам.
Максимальная масса снаряжённого мини-автодома не должна превышать 750–800 кг, чтобы сохранить работоспособность подвески и трансмиссии Оки. В случае перегруза желательно заменить задние пружины на усиленные и установить масляные амортизаторы.
Применение деталей Оки в самодельной мотособаке или вездеходе
Двигатель Оки 0,65 л (иногда 0,75 л) – оптимальный выбор для мотособаки или лёгкого вездехода, благодаря компактным размерам и проверенной конструкции. Он обеспечивает около 30–33 л.с., что достаточно для малой техники с массой до 250 кг.
Использование коробки передач и сцепления от Оки позволяет получить надёжную трансмиссию с возможностью переключения нескольких скоростей и задним ходом. Редуктор легко адаптируется к приводу гусениц или колёс с большой проходимостью.
Передняя подвеска и рулевой механизм от Оки пригодны для самодельных вездеходов с малым дорожным просветом, позволяя сохранить управляемость и устойчивость. Важна точная настройка углов схождения и развала при переработке под внедорожные колёса или гусеницы.
Тормозная система, в том числе барабанные механизмы на задних колёсах, обеспечивает надёжное торможение в условиях бездорожья. Рекомендуется использовать усиленные колодки и провести модернизацию гидравлики для повышения эффективности.
Каркас кузова и элементы шасси Оки применимы как база для крепления дополнительного оборудования – платформы, сидений или защитных элементов. Металлические детали выдерживают нагрузки и легко поддаются сварке и доработке.
Электрооборудование автомобиля, включая генератор и стартер, подходит для питания систем мотособаки или вездехода, упрощая запуск и обеспечивая стабильное электроснабжение бортовых приборов.
Колёса от Оки можно использовать для облегчённых вариантов мотособак или вездеходов, особенно при установке шин с агрессивным протектором. Для увеличения проходимости чаще применяют переделку под гусеничный ход с сохранением узлов крепления.
Практика показывает, что использование готовых узлов и агрегатов Оки значительно снижает затраты и ускоряет изготовление самоделки, при условии тщательной доработки и усиления основных элементов под повышенные нагрузки.
Переделка Оки в мини-грузовик для дачных нужд
Для превращения ВАЗ Ока в компактный грузовик основная задача – увеличить грузовую платформу и повысить грузоподъемность без существенной перегрузки на ходовую часть.
Схема работ включает несколько этапов:
- Демонтаж задних сидений и облицовки для освобождения пространства под грузовую зону.
- Удлинение задней части кузова – сварка на раму или лонжероны дополнительной платформы из профильной трубы или листового металла с усилением для равномерного распределения нагрузки.
- Изготовление бортиков из металла или дерева высотой 20-30 см для удержания груза.
- Установка усиленных рессор и амортизаторов для компенсации увеличенной массы и улучшения управляемости при загрузке.
- Замена штатных колес на более крупные и грузовые с увеличенным индексом нагрузки, желательно с шинами 135/80 R13 или аналогичными, для повышения проходимости и устойчивости.
Дополнительные технические решения:
- Перенастройка заднего моста – при необходимости смена главной пары с более коротким передаточным числом для лучшего крутящего момента под нагрузкой.
- Установка защитного каркаса для безопасности и жесткости кузова при перевозке крупногабаритных грузов.
- Обеспечение надежной электрики – монтаж дополнительных фар и габаритов на грузовой платформе.
Практические рекомендации:
- Максимальная полезная нагрузка не должна превышать 300-350 кг, учитывая исходные характеристики Оки.
- Важно соблюдать баланс передней и задней оси, чтобы не ухудшить управляемость и тормозные характеристики.
- Перед началом сварочных работ тщательно оценивайте состояние рамы и элементов подвески на наличие коррозии и трещин.
- Используйте болты и крепеж с классом прочности не ниже 8.8 для соединений элементов платформы и бортиков.
- После переделки рекомендуют пройти технический осмотр и при необходимости внести изменения в ПТС.
Вопрос-ответ:
Какие детали ВАЗ Ока лучше всего использовать для постройки небольшого грузовика?
Для создания мини-грузовика на базе Оки обычно применяют раму и подвеску от самого автомобиля, так как они рассчитаны на вес и нагрузку. Кузов часто меняют на более прочный или сварной металлический каркас с платформой. Колёса и тормозная система остаются от Оки, но иногда заменяются на более крупные для увеличения грузоподъёмности. Двигатель и трансмиссия сохраняются стандартными, чтобы упростить обслуживание и снизить затраты.
Можно ли использовать агрегаты Оки для постройки самодельного внедорожника?
Агрегаты ВАЗ Ока подходят для создания лёгких внедорожников, но нужно учесть несколько моментов. Во-первых, двигатель с малой мощностью ограничит проходимость и скорость. Во-вторых, необходима доработка подвески — установка более длинноходной подвески и возможно усиление рамы. Часто для внедорожника используют полный привод от других машин, так как у Оки обычно передний привод. Но базовые узлы, такие как двигатель, коробка передач и тормоза, вполне подходят для простого внедорожника.
Какова сложность переоборудования ВАЗ Ока в электромобиль и какие компоненты лучше всего применять?
Переделка Оки в электромобиль связана с заменой двигателя внутреннего сгорания на электрический мотор, установкой контроллера, аккумуляторов и систем управления. Основная сложность — размещение батарей с учётом веса и безопасности, а также настройка электрооборудования для нормальной работы. В качестве мотора часто используют бесщёточные электродвигатели с напряжением 48-72 В. Аккумуляторы выбирают литий-ионные или свинцово-кислотные, учитывая баланс цены и ёмкости. Потребуется также установка преобразователей и системы зарядки, а корпус и подвеска иногда требуют усиления.
Можно ли использовать платформу ВАЗ Ока для постройки самодельного трактора и как это сделать?
Платформа Оки подходит для лёгких самодельных тракторов благодаря компактным размерам и доступности запчастей. Для создания трактора обычно используют шасси, двигатель и трансмиссию от Оки. Подвеску и колёса меняют на более крупные и прочные, подходят сельхозшины. Раму усиливают, добавляют крепления для навесного оборудования, например, плуга или культиватора. Сцепление и коробку можно доработать для низких оборотов и повышенного крутящего момента. Такой трактор подойдет для лёгких работ на даче или небольшом участке.
Какие ограничения по грузоподъемности будут у мини-грузовика, построенного на базе ВАЗ Ока?
Грузоподъемность мини-грузовика из Оки зависит от исходной конструкции и доработок. Стандартная Ока рассчитана на 300–350 кг полезного веса. При усилении рамы и подвески, замене колёс на более крупные и установке платформы грузоподъемность можно увеличить до 500–700 кг. Но превышение этого значения ведет к быстрому износу узлов и ухудшению безопасности. Важно сохранять баланс между весом груза и техническими возможностями ходовой части, чтобы не повредить трансмиссию и тормоза.
