Каретка – это узел, соединяющий раму велосипеда с системой шатунов и педалей. Она обеспечивает вращение педалей вокруг своей оси и передаёт усилие на трансмиссию. Каретка устанавливается в кареточный стакан рамы, а её тип, размеры и способ крепления напрямую влияют на совместимость компонентов и эффективность работы всей трансмиссии.
Существует два основных типа кареток: внутренние и внешние. Внутренние каретки (например, квадрат или Octalink) помещаются полностью внутри кареточного стакана. Внешние системы, такие как Hollowtech II, располагают подшипники за пределами рамы, что увеличивает жёсткость конструкции и снижает износ подшипников. При выборе важно учитывать диаметр оси, тип резьбы, а также стандарт кареточного стакана: BSA, Press-Fit, BB30, BB86 и другие имеют разные допуски и геометрию посадки.
Тип оси также определяет жёсткость и прочность узла. Оси с профилем Hollowtech II из алюминия обеспечивают малый вес и высокую прочность при правильной установке. Каретки с квадратным или ISIS-совместимым валом часто применяются в бюджетных или туристических велосипедах, где приоритетом является надёжность и простота ремонта в полевых условиях.
Установка каретки требует соблюдения точного момента затяжки и применения смазки на резьбовые соединения. При использовании прессуемых кареток важно применять специальный пресс-инструмент и контролировать осевое биение. Несоблюдение технологии установки может привести к перекосу подшипников и быстрому выходу каретки из строя.
Регулярная проверка каретки на люфт, наличие скрипа и свободное вращение позволяет продлить срок службы не только самого узла, но и системы шатунов. Замена каретки рекомендуется при появлении ощутимого люфта, треска или затруднённого вращения, даже если внешне повреждения не видны.
Разновидности велосипедных кареток: от картриджных до разборных
Каретки велосипедов делятся на два основных типа: картриджные и разборные. Каждый из них имеет свою конструкцию, способы обслуживания и применения в зависимости от условий эксплуатации.
Картриджная каретка представляет собой герметичный модуль с запрессованными подшипниками и интегрированным валом. Её основное преимущество – отсутствие необходимости в техническом обслуживании. Такие каретки используются в большинстве современных велосипедов благодаря надёжности и простой установке. Вал может быть как квадратного сечения (квадрат), так и с шлицевым профилем (Octalink, ISIS), что влияет на совместимость с шатунами.
Разборные каретки состоят из отдельных компонентов: чашек, подшипников (шариковых или промышленных), оси и контргаек. Они позволяют регулировку подшипникового узла и замену отдельных элементов. Разборные конструкции встречаются в старых моделях велосипедов и у некоторых туристических или трековых систем, где важна возможность ремонта в полевых условиях. Регулярная смазка и настройка преднатяга подшипников являются обязательными для их стабильной работы.
При выборе каретки следует учитывать тип рамы, диаметр и резьбу кареточного стакана, тип шатуна, а также предполагаемые нагрузки. Для спортивных и городских велосипедов целесообразно использовать картриджные модели. Для ремонтопригодности в дальних поездках предпочтительны разборные каретки, особенно с универсальными размерами и стандартной резьбой.

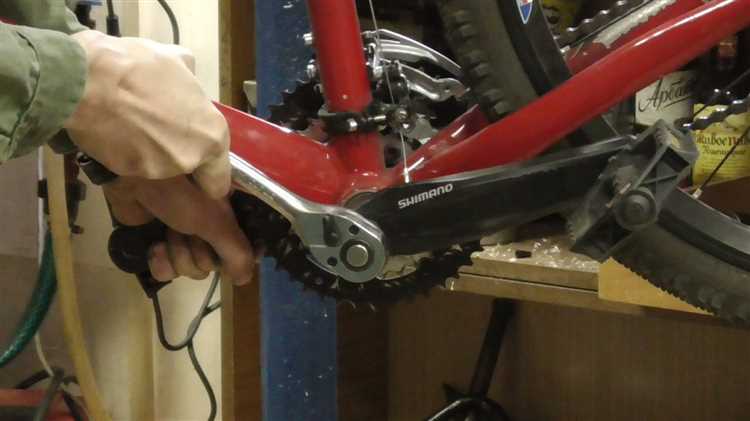

Как определить тип каретки по раме велосипеда
Диаметр и резьба кареточного узла – основной параметр, по которому определяется совместимость с типом каретки. Измерьте внутренний диаметр кареточного стакана: наиболее распространённые размеры – 68 мм, 73 мм для резьбовых кареток (BSA), 70 мм – для итальянской резьбы, 86–92 мм – для пресс-фит кареток. Используйте штангенциркуль для точности.
Наличие резьбы внутри стакана указывает на совместимость с каретками BSA или итальянского стандарта. При визуальном осмотре легко заметить спиралевидные канавки. Если резьба отсутствует, а внутренние стенки гладкие – перед вами рама под Press Fit или BB30.
Ширина кареточного стакана измеряется без чашек. Для кареток BSA типична ширина 68 или 73 мм. У систем Press Fit (например, BB86, BB92) – от 86,5 до 92 мм. BB30 и PF30 могут иметь ширину 68–73 мм, но больший диаметр посадочного отверстия (до 42 мм).
Материал и форма кареточного узла также могут подсказать тип каретки. Углепластиковые и алюминиевые рамы высокого уровня чаще используют Press Fit. Стальные и недорогие алюминиевые модели – с классической BSA-резьбой.
Надписи или маркировка на раме рядом с кареточным узлом иногда содержат указания: “BSA”, “PF30”, “BB86”. Если их нет, ориентируйтесь на фактические размеры и наличие резьбы.
Форма отверстия – ещё один ориентир. Кареточные стаканы с резьбой имеют чётко выраженные края, тогда как у пресс-фит систем отверстие зачастую скруглено и не имеет зацепов.
Для точного определения типа рекомендуется использовать измерительные инструменты и ориентироваться на совокупность признаков: диаметр, ширину, наличие резьбы и визуальные особенности стакана. Это исключит ошибки при выборе новой каретки.
Материалы осей и чашек: влияние на ресурс и вес
Конструктивные характеристики каретки напрямую зависят от материалов, используемых при производстве оси и чашек. Эти элементы испытывают постоянные нагрузки и подвержены износу, поэтому выбор материала определяет как долговечность узла, так и его массу.
Оси кареток чаще всего изготавливаются из следующих материалов:
- Сталь Cr-Mo (хромомолибденовая): обладает высокой прочностью на изгиб и скручивание. Применяется в каретках с экстремальной нагрузкой, например, в ВМХ или горных велосипедах. Ресурс превышает 15 000 км при регулярном обслуживании. Масса сравнительно велика, что делает этот вариант неактуальным для облегчённых шоссейных велосипедов.
- Алюминиевые сплавы: чаще используются в осевых системах начального и среднего уровня. Вес снижен на 30–40% по сравнению со сталью, но прочность и устойчивость к износу уступают. Для езды по пересечённой местности алюминиевая ось не рекомендована.
- Титан: сочетает малый вес и высокую стойкость к коррозии. Используется в высококлассных каретках. Вес оси может быть на 40–50% меньше стальной, при этом срок службы превышает 20 000 км. Главный минус – высокая стоимость.
Материалы чашек также играют ключевую роль:
- Закалённая сталь: чаще применяется в разборных каретках. Устойчива к выкрашиванию и деформации при правильной установке. Вес – от 80 до 150 г за пару. Минус – подверженность коррозии при отсутствии антикоррозийного покрытия.
- Алюминиевые сплавы: обеспечивают снижение веса каретки, особенно в вариантах с резьбовой посадкой. Средний вес пары – 40–80 г. Чашки из алюминия требуют точной установки и регулярной проверки затяжки из-за более низкой устойчивости к выдавливанию и осевому сдвигу.
- Комбинированные материалы: часто применяются в каретках Press Fit. Например, пластиковый корпус с металлической вставкой для посадки подшипников. Такие чашки минимизируют вес (до 30–50 г), но имеют ограниченный срок службы, особенно при агрессивной езде.
При выборе важно учитывать:
- Режим эксплуатации: для кросс-кантри и туринга предпочтительна сталь или титан, для шоссе – алюминий или композиты.
- Совместимость с рамой: жёсткость алюминия и стали по-разному взаимодействует с карбоном и алюминием рамы.
- Наличие уплотнений и защита от влаги: более твёрдые материалы лучше переносят попадание воды и грязи без разрушения подшипникового узла.
Итог: баланс между весом и ресурсом достигается подбором оптимального сочетания материалов оси и чашек под конкретные условия эксплуатации и стиль езды.
Типы подшипников в каретках и их особенности
В конструкции велосипедной каретки применяются два основных типа подшипников: насыпные (свободные шарики) и промышленные (герметичные картриджи). Каждый из них имеет свои конструктивные особенности и требования к обслуживанию.
Насыпные подшипники состоят из отдельных шариков, размещённых между чашкой и конусом. Они устанавливаются в чашки каретки, которые запрессованы в раму, и требуют регулярной регулировки преднатяга. Основное преимущество – высокая ремонтопригодность: при износе достаточно заменить шарики или чашки, без необходимости менять всю каретку. Недостаток – низкая защищённость от загрязнений и необходимость частого обслуживания, особенно при агрессивных условиях эксплуатации.
Промышленные подшипники представляют собой закрытые картриджные узлы, полностью герметизированные и не требующие регулировки. Чаще всего используются в каретках типа Hollowtech II, GXP, PressFit. Их преимущества – высокая устойчивость к пыли и влаге, стабильная работа без обслуживания на протяжении тысяч километров. Однако при износе подшипника замене подлежит весь узел или кареточный блок, что делает обслуживание дороже и менее гибким.
Для поездок по бездорожью и в условиях высокой влажности рекомендуется использовать каретки с промышленными подшипниками. В гоночных велосипедах, где критичен минимальный вес и минимальное трение, иногда применяются насыпные подшипники с керамическими шариками. Такие решения требуют регулярного обслуживания, но обеспечивают низкое сопротивление вращению.
Выбор типа подшипников должен опираться на формат эксплуатации и предпочтения в обслуживании. Приоритетом может быть как долговечность и герметичность, так и возможность точной настройки и ремонта.

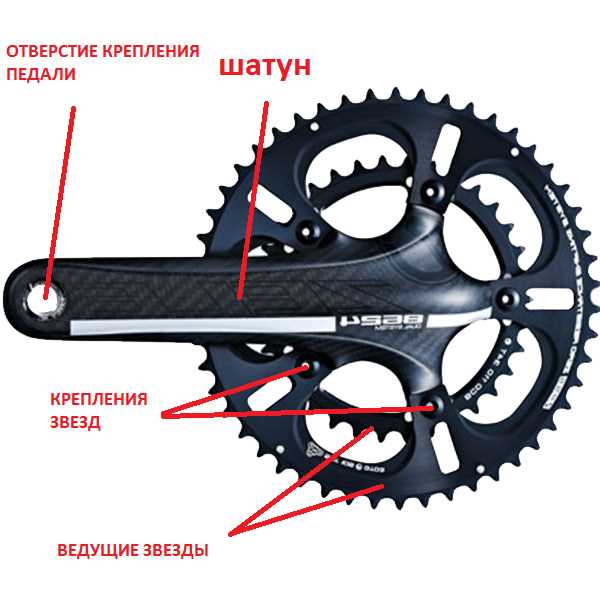

Как выбрать каретку под конкретную систему шатунов
Совместимость каретки с системой шатунов зависит от типа посадочного крепления и ширины вала. Основные стандарты шатунов включают квадрат (JIS или ISO), Octalink, ISIS, а также внешние системы под полую ось (например, Hollowtech II, GXP, DUB).
Для шатунов с квадратным креплением важно учитывать не только тип шлицов (JIS или ISO), но и длину оси каретки, так как она влияет на положение звезд относительно рамы. Shimano использует стандарт JIS, тогда как Campagnolo – ISO. Несовместимость стандартов приводит к неправильной посадке шатуна и снижению ресурса резьбового соединения.
Octalink и ISIS выглядят схожими, но несовместимы. Octalink бывает двух версий (V1 и V2), различающихся длиной и формой шлицов. Для шатунов Shimano, использующих Octalink, требуется соответствующая каретка той же версии.
Современные внешние каретки (Hollowtech II, SRAM GXP, SRAM DUB) требуют учета диаметра и типа оси. Hollowtech II использует 24 мм вал, GXP – 24/22 мм ступенчатый, DUB – 28.99 мм. Установка шатуна с несоответствующим диаметром приводит к люфтам или невозможности монтажа.
При подборе необходимо также учитывать ширину кареточного стакана (68, 73, 83 мм и т. д.) и тип его резьбы (BSA, ITA) или пресс-фит (Press Fit BB86, BB92, BB30 и др.). Даже при совпадении крепления шатуна, неверный стандарт посадки каретки в раму приведёт к невозможности установки.
Рекомендовано подбирать каретку, ориентируясь на производителя и модель шатунов. Большинство брендов (Shimano, SRAM, Race Face и др.) публикуют официальные спецификации по совместимым кареткам. Использование оригинальных или совместимых по стандарту компонентов минимизирует риск преждевременного износа и упрощает установку.
Признаки износа каретки и необходимость замены
Основной признак износа каретки – наличие люфта в оси, который ощущается при покачивании шатунов из стороны в сторону. Люфт свидетельствует о развитии износа подшипников или оси и требует срочной диагностики.
Другой симптом – характерный скрип или треск при вращении педалей, особенно заметный при увеличении нагрузки. Этот звук появляется из-за деформации подшипников, загрязнения или высыхания смазки.
Если при вращении оси ощущается шероховатость или провалы, это означает повреждение шариков или беговых дорожек подшипников. В таком случае ресурс каретки снижается резко и дальнейшая эксплуатация ведет к ускоренному износу других узлов шатунно-кареточного соединения.
Визуально определить износ можно по следам коррозии на чашках и оси, а также по наличию трещин или деформаций корпуса каретки. Если смазка вытекла или загустела, это также указывает на необходимость замены.
Регулярная проверка момента затяжки креплений каретки позволяет предотвратить преждевременный износ. Если затяжка ослабла и наблюдается вращение чашек в раме, каретка требует немедленной замены, чтобы избежать повреждения рамы.
Рекомендуется менять каретку при пробеге от 5 до 10 тысяч километров, в зависимости от условий эксплуатации и типа подшипников. Игнорирование признаков износа приводит к ухудшению передачи крутящего момента и снижению надежности всей системы.
Вопрос-ответ:
Как определить, что каретка велосипеда нуждается в замене?
Основные признаки износа каретки — появление люфта в шатунной системе, скрип или посторонние шумы при вращении педалей, а также ощутимое затруднение вращения. Если при проверке рукой ось шатуна заметно двигается вбок или вперед-назад, это указывает на износ подшипников или посадочных мест. Игнорирование таких симптомов может привести к быстрому повреждению рамы и ухудшению управляемости.
Какие типы кареток существуют и чем они отличаются по конструкции?
Существует несколько основных типов кареток: картриджные, разборные и интегрированные. Картриджные состоят из цельного узла с подшипниками внутри, они просты в замене и обслуживании. Разборные включают отдельные чашки и ось, что позволяет менять подшипники отдельно, но требуют более частого технического внимания. Интегрированные каретки часто идут с шатуном как единое целое и имеют специфические стандарты посадки, обеспечивая большую жесткость и лёгкость конструкции.
Как влияет материал оси и чашек каретки на её долговечность и вес?
Материалы оси и чашек определяют прочность, износостойкость и массу каретки. Стальные оси отличаются высокой прочностью и хорошей износостойкостью, но имеют больший вес. Алюминиевые и титановые детали значительно легче, что снижает общую массу велосипеда, но могут быть менее устойчивы к износу при интенсивной эксплуатации. Керамические подшипники, применяемые в некоторых каретках, обеспечивают низкое трение и долгий срок службы, однако их цена заметно выше.
Как правильно выбрать каретку под конкретную систему шатунов?
Выбор каретки зависит от типа крепления шатунов и ширины кареточного корпуса рамы. Важно учитывать стандарт посадки — например, BSA, PressFit или BB30, поскольку они несовместимы между собой. Также необходимо сверять диаметр и длину оси с требованиями шатунов. Ошибки в подборе ведут к неправильной установке, быстрому износу или повреждению элементов. Для точного выбора рекомендуется использовать рекомендации производителя или проконсультироваться со специалистом в веломагазине.
