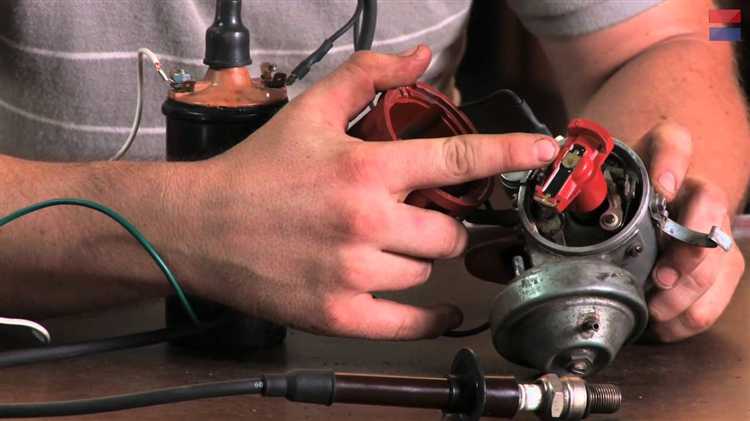

Для чего нужен вакуумник на трамблере

Вакуумный регулятор, установленный на трамблере, обеспечивает динамическую коррекцию угла опережения зажигания в зависимости от нагрузки на двигатель. Его основная задача – оптимизировать момент зажигания при частичных нагрузках и холостом ходе, что напрямую влияет на экономичность и стабильность работы мотора.

Принцип действия устройства основан на разрежении, создаваемом во впускном коллекторе. Через вакуумную магистраль это разрежение передаётся на диафрагму внутри регулятора. При изменении давления диафрагма смещается и через рычажно-тяговой механизм поворачивает опережающую пластину трамблера, изменяя положение бегунка относительно кулачков.

При частично открытой дроссельной заслонке, когда двигатель работает не на полную мощность, разрежение во впускном тракте максимально. Это приводит к большему углу опережения зажигания, что улучшает сгорание смеси и снижает расход топлива. При резком нажатии на педаль газа дроссель открывается полностью, разрежение падает, и регулятор возвращает опережение к базовым значениям, чтобы предотвратить детонацию.

Игнорирование неисправностей вакуумного регулятора может привести к повышенному расходу топлива, нестабильной работе двигателя на малых оборотах и перегреву. При диагностике системы зажигания важно проверять герметичность вакуумного шланга, состояние диафрагмы и подвижность рычажного механизма регулятора.

Принцип работы вакуумного регулятора опережения зажигания

Вакуумный регулятор опережения зажигания работает на основе разрежения, создаваемого во впускном коллекторе двигателя. Его основная задача – динамически корректировать момент зажигания в зависимости от текущей нагрузки на двигатель, что позволяет улучшить экономичность и снизить выбросы вредных веществ.

Конструкция регулятора включает мембранную камеру, соединённую с дроссельным узлом через вакуумный шланг. При частичном открытии дроссельной заслонки и росте разрежения мембрана перемещается, воздействуя на пластину основания трамблера, изменяя угол поворота контактной группы. Это сдвигает момент искрообразования в сторону более раннего зажигания, что необходимо при частичных нагрузках и стабильных оборотах.

При полностью открытой заслонке (резкое ускорение) давление в коллекторе возрастает, вакуум падает, мембрана возвращается в исходное положение. В этот момент опережение зажигания сокращается, предотвращая детонацию при высоких нагрузках.

Регулировка вакуумного регулятора производится с учётом характеристик конкретного двигателя. Недостаточное опережение снижает эффективность сгорания, а чрезмерное – вызывает детонацию. Поэтому важно следить за герметичностью вакуумных магистралей и корректной работой мембраны: любая утечка приводит к искажённым показаниям и нарушению процесса регулировки зажигания.

Эффективность работы системы особенно заметна в городских условиях, где преобладают режимы частичной нагрузки. Вакуумный регулятор компенсирует инерционность механического регулирования и повышает адаптивность системы зажигания к реальным условиям эксплуатации.

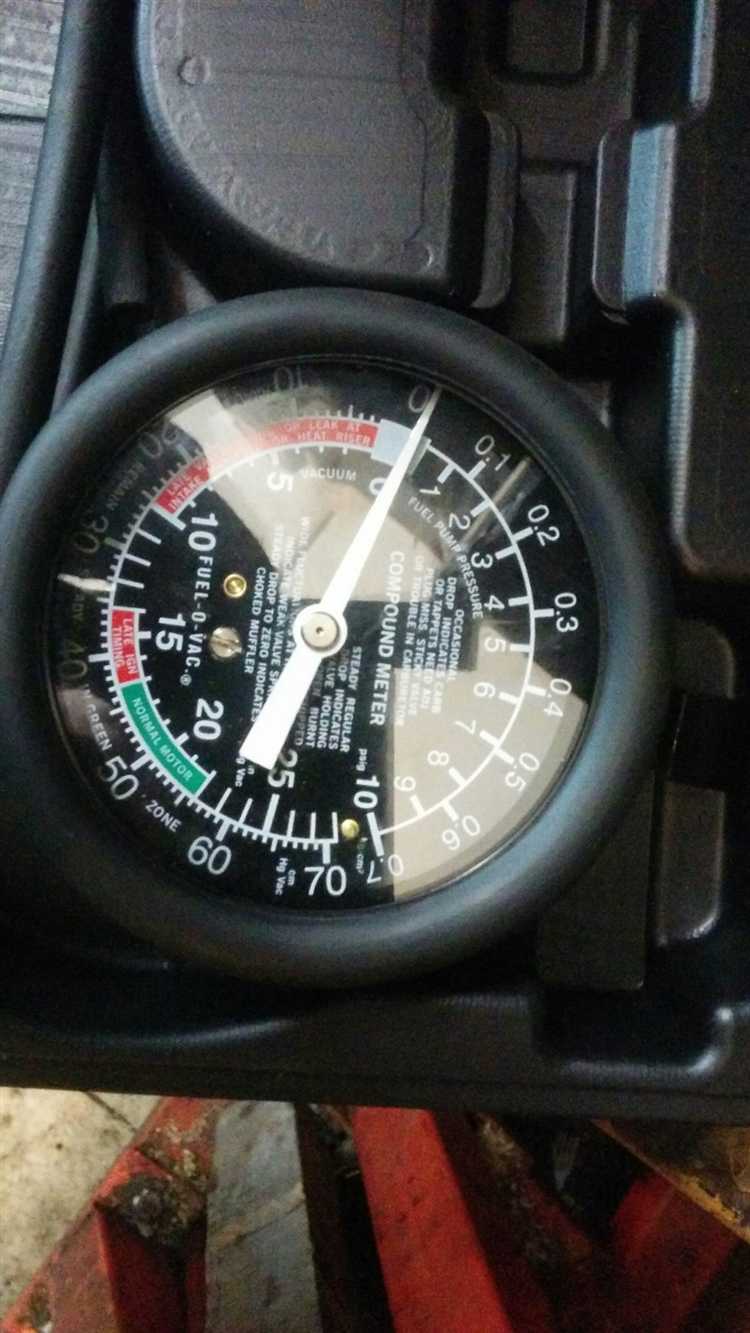

Как вакуум влияет на угол опережения зажигания

Работа вакуумного регулятора основана на изменении разрежения во впускном коллекторе, которое напрямую связано с нагрузкой на двигатель. При частичном открытии дроссельной заслонки (режимы малой и средней нагрузки) разрежение высокое. В этот момент вакуум воздействует на диафрагму регулятора, вызывая её смещение и поворот подвижной пластины трамблёра, на которой закреплены контакты или датчик. Это приводит к увеличению угла опережения зажигания.

При увеличении угла опережения зажигания искра возникает раньше, что позволяет смеси сгореть более полно при малых объёмах подачи топлива и низких оборотах. Это особенно важно при крейсерской езде, когда двигатель работает в экономичном режиме. Дополнительное опережение улучшает топливную экономичность и снижает уровень вредных выбросов.

При резком открытии дросселя разрежение во впускном тракте резко падает. Это уменьшает воздействие на диафрагму, и угол опережения автоматически уменьшается. Такая реакция позволяет избежать детонации при высокой нагрузке и обеспечивает стабильную работу двигателя на переходных режимах.

В системе с вакуумным регулятором не предусмотрена корректировка при полной нагрузке – на этом этапе управление опережением зажигания переходит к центробежному регулятору. Поэтому вакуумник эффективен только в диапазоне частичных нагрузок и средних оборотов. Его правильная работа зависит от герметичности вакуумной магистрали и точной калибровки внутренней пружины, компенсирующей усилие диафрагмы.

Различие между вакуумным и центробежным регулятором

Опережение зажигания регулируется двумя основными механизмами: вакуумным и центробежным регуляторами. Несмотря на общую цель – изменение момента зажигания для оптимальной работы двигателя – эти устройства функционируют по разным принципам и активируются в различных режимах эксплуатации.

Центробежный регулятор работает за счёт вращения трамблера и изменения оборотов коленчатого вала. При увеличении оборотов грузы под действием центробежной силы раздвигаются и сдвигают пластину с кулачком, обеспечивая раннее зажигание. Этот механизм эффективен при разгоне и высоких нагрузках, когда двигатель работает на высоких оборотах.

Вакумный регулятор, напротив, реагирует на разрежение во впускном коллекторе. При частичной нагрузке и малом открытии дроссельной заслонки давление в коллекторе понижается, и диафрагма вакуумника перемещает опорную пластину с контактами, увеличивая угол опережения зажигания. Это позволяет сократить расход топлива и стабилизировать работу двигателя в режиме малой и средней нагрузки.

• Центробежный регулятор зависит от оборотов двигателя; вакуумный – от разрежения во впускном тракте.
• Центробежное опережение нарастает линейно с увеличением оборотов; вакуумное – динамически, в зависимости от положения дросселя и нагрузки.
• Центробежный механизм обеспечивает опережение при нагрузке; вакуумный – в условиях экономичного режима.
• В случае выхода из строя вакуумного регулятора двигатель продолжит работать, но с повышенным расходом топлива; неисправность центробежного регулятора приведёт к потере мощности на высоких оборотах.

Оба механизма работают совместно, дополняя друг друга. Вакуумный регулятор отвечает за корректировку зажигания при частичных нагрузках, а центробежный – при изменении оборотов. Их согласованная работа обеспечивает устойчивую и экономичную работу двигателя во всех режимах.

Связь вакуумного регулятора с режимами работы двигателя

Работа вакуумного регулятора опережения зажигания напрямую зависит от разрежения во впускном коллекторе, которое изменяется в зависимости от текущего режима работы двигателя. Это позволяет точно адаптировать момент зажигания под условия нагрузки, обеспечивая оптимальную производительность и экономичность.

На холостом ходу дроссельная заслонка почти закрыта, и разрежение во впускном коллекторе достигает максимального значения. В этом режиме вакуумный регулятор увеличивает угол опережения зажигания на 10–15 градусов по сравнению с механическим опережением. Это компенсирует низкую скорость вращения коленвала и способствует стабильной работе двигателя без перебоев.

При частичной нагрузке, например при движении на постоянной скорости, уровень разрежения остается высоким, но несколько ниже, чем на холостом ходу. Вакуумный регулятор продолжает поддерживать увеличенный угол опережения, снижая расход топлива и уменьшая выбросы CO. Это особенно важно для городского цикла и равномерного движения на трассе.

При резком открытии дросселя, например при ускорении, давление во впускном коллекторе выравнивается с атмосферным, и разрежение падает. Вакуумный регулятор в этом случае практически отключается – угол опережения возвращается к значению, заданному только центробежным механизмом. Это предотвращает детонацию и обеспечивает безопасное сгорание топливовоздушной смеси при повышенной нагрузке.

При полной нагрузке и высоких оборотах влияние вакуумного регулятора минимально. Основное управление моментом зажигания в этот момент берет на себя центробежный регулятор, который корректирует угол за счет изменения оборотов коленчатого вала. Отсутствие дополнительного опережения по вакууму в этом режиме необходимо для предотвращения перегрева и разрушения двигателя.

Таким образом, вакуумный регулятор обеспечивает переменное опережение зажигания в зависимости от текущей нагрузки и состояния дроссельной заслонки. Его задача – оптимизировать угол зажигания в тех режимах, где это невозможно сделать только с помощью центробежного механизма, особенно на низких и средних нагрузках.

Типичные признаки неисправности вакуумного привода

Если при движении с постоянной скоростью наблюдаются рывки, это может указывать на заклинивание диафрагмы или утечку вакуума через трещины в корпусе привода или трещиноватый вакуумный шланг. Также стоит обратить внимание на прослушивание металлического звона при частичной нагрузке – это может быть следствием неправильного угла зажигания из-за отсутствия корректного вакуумного сигнала.

Повышенный расход топлива в сочетании с нормальной работой других систем двигателя часто указывает на то, что зажигание остаётся чересчур поздним при частичной нагрузке – вакуумный регулятор не отрабатывает свою функцию. Подтвердить это можно проверкой опережения зажигания с подключённым и отключённым вакуумом – отсутствие изменений указывает на неисправность.

Проверка самого привода включает диагностирование герметичности. При создании разрежения ручным вакуумным насосом исправный привод удерживает давление без его падения в течение минимум 10 секунд. Быстрое снижение вакуума – признак повреждённой диафрагмы.

Также стоит обратить внимание на отклик при изменении оборотов холостого хода: если угол опережения не реагирует на рост частоты вращения с сохранением разрежения, регулятор может быть механически заклинен или иметь деформированный рычажный механизм внутри корпуса трамблёра.

Проверка работоспособности вакуумника в домашних условиях

Для диагностики вакуумного регулятора на трамблере без специализированного оборудования потребуется минимум инструментов и соблюдение последовательности действий.

1. Откройте капот и найдите вакуумный регулятор – обычно он соединён с трамблером гибким вакуумным шлангом.
2. Отсоедините вакуумный шланг от регулятора, чтобы проверить его мембрану и вакуумную камеру.
3. Наберите в рот или используйте ручной вакуумный насос, чтобы создать разрежение в шланге.
4. Наблюдайте за движением штока или клапана внутри регулятора – при разрежении он должен смещаться плавно и возвращаться в исходное положение после отпускания вакуума.
5. Если шток не двигается, движется рывками или остается зафиксированным, мембрана вероятно повреждена.
6. Для проверки герметичности вакуума зажмите конец шланга и подождите 30-60 секунд; если вакуум быстро теряется, регулятор протекает.
7. Осмотрите поверхность регулятора и шланга на предмет трещин, деформаций или загрязнений, которые могут влиять на работу.

Дополнительно можно проверить работу вакуумника на работающем двигателе:

• Подключите вакуумный шланг обратно и заведите двигатель.
• При увеличении оборотов вакуум должен изменять угол опережения зажигания, что можно определить по изменению звука двигателя или с помощью диагностического оборудования.

Отсутствие реакции на изменение вакуума свидетельствует о необходимости замены вакуумного регулятора или проверки связанных с ним компонентов.

Регулировка и настройка вакуумного регулятора

Для точной настройки вакуумного регулятора необходимо обеспечить правильное изменение угла опережения зажигания в зависимости от уровня вакуума во впускном коллекторе. Регулировка начинается с проверки исходного положения механизма при отсутствии вакуума – трамблер должен быть установлен по базовой отметке угла зажигания с помощью стробоскопа.

Далее отсоединяется вакуумный шланг от регулятора, и проверяется ход мембраны вакуумника при подаче разрежения от внешнего источника (например, с помощью автомобильного насоса). Мембрана должна перемещать рычаг на 5–10 градусов по шкале опережения, в зависимости от характеристик двигателя.

Для точной настройки нужно ослабить фиксирующий винт и повернуть корпус вакуумника относительно трамблера так, чтобы при подаче вакуума угол зажигания увеличивался на рекомендованное значение (обычно 6–8 градусов). После установки корпус фиксируется винтом.

При отсутствии четкой реакции вакуумника или невозможности достижения необходимого угла смещения следует проверить целостность мембраны и отсутствие подсоса воздуха. В случае износа мембраны вакуумник подлежит замене.

Финальная проверка проводится на работающем двигателе с использованием стробоскопа, фиксируется угол опережения на холостом ходу и при увеличении нагрузки с вакуумом. Разница должна соответствовать заводским параметрам, указанным в технической документации конкретного автомобиля.

Причины отказа вакуумника и способы их устранения

Протечки мембраны – основная причина выхода из строя вакуумного регулятора. Повреждение мембраны приводит к потере вакуума и нарушению регулировки угла опережения зажигания. Проверка выполняется с помощью создания разрежения вручную и контроля удержания давления. При обнаружении дефекта мембрану заменяют, так как ремонт невозможен.

Засорение или повреждение вакуумных трубок вызывает снижение или полное отсутствие вакуума на регуляторе. Частицы грязи, масла или трещины в трубках нарушают подачу разрежения. Для устранения трубки продувают сжатым воздухом и осматривают на предмет механических повреждений. При необходимости заменяют на новые с сохранением правильного диаметра и длины.

Износ или поломка возвратной пружины

Нарушение герметичности соединений

Зависание штока или рычага вакуумника

Вопрос-ответ:

Для чего вакуумный регулятор установлен на трамблере и какова его роль в системе зажигания?

Вакуумный регулятор на трамблере служит для изменения угла опережения зажигания в зависимости от нагрузки двигателя и вакуумных условий в коллекторе. Он сдвигает момент искрообразования, улучшая работу двигателя при различных режимах — снижая детонацию при нагрузке и обеспечивая лучшую мощность и экономию топлива при движении. Без этого регулятора оптимальный угол зажигания поддерживать сложнее, что отражается на стабильности и динамике работы двигателя.

Как определить, что вакуумный регулятор на трамблере перестал корректно работать?

Признаки неисправности включают ухудшение динамики автомобиля, перебои в работе двигателя на холостом ходу, повышенный расход топлива, появление стуков или детонации при нагрузке. Кроме визуального осмотра на трещины и износы, можно проверить регулятор с помощью вакуумного насоса — если мембрана не держит вакуум или не перемещает контактную площадку внутри трамблера, значит деталь требует замены.

Можно ли самостоятельно отрегулировать вакуумный регулятор и каким образом это сделать?

Регулировка обычно не предусмотрена заводом, поскольку вакуумник рассчитан на определённые характеристики. Однако при необходимости корректировки угла зажигания с учётом особенностей двигателя допускается ослабить фиксирующие винты на корпусе и установить регулятор в новое положение, изменяя начальный угол опережения. Это нужно делать осторожно и после предварительного замера угла с помощью стробоскопа, чтобы не ухудшить работу мотора.

Как вакуумный регулятор влияет на работу двигателя при резком нажатии на педаль газа?

При резком увеличении подачи топлива вакуум в коллекторе снижается, из-за чего вакуумный регулятор возвращает угол зажигания к базовому положению, уменьшая опережение. Это предотвращает преждевременное воспламенение смеси и позволяет двигателю работать стабильно при резком увеличении нагрузки, снижая риск детонации и обеспечивая плавный отклик на педаль газа.

Возможно ли заменить вакуумный регулятор на трамблере на аналог без вакуумной системы и что при этом изменится?

Технически можно установить трамблер без вакуумного регулятора, но это приведёт к фиксированному углу зажигания без автоматической коррекции под нагрузку. Такой подход ухудшит управляемость двигателя — появится повышенный расход топлива, снижение мощности в определённых режимах, а также вероятность возникновения детонации. Поэтому отказ от вакуумного регулирования нежелателен для поддержания оптимальной работы мотора.

Какова функция вакуумного регулятора на трамблере в системе зажигания автомобиля?

Вакуумный регулятор на трамблере служит для изменения угла опережения зажигания в зависимости от нагрузки двигателя. При изменении вакуума во впускном коллекторе он корректирует положение ротора внутри трамблера, сдвигая момент искрообразования. Это помогает оптимизировать процесс сгорания топлива, повышая мощность двигателя и снижая расход топлива. Без этого устройства работа мотора была бы менее стабильной, особенно при переходе между режимами холостого хода и нагрузки.

Какие причины могут привести к неправильной работе вакуумного регулятора на трамблере, и как это проявляется в работе двигателя?

Частыми причинами сбоя в работе вакуумного регулятора являются повреждения мембраны, утечки вакуума или загрязнение внутренних механизмов. Если регулятор не реагирует на изменение вакуума должным образом, угол зажигания остается постоянным, что приводит к снижению динамики автомобиля, появлению детонации или перебоям в работе мотора. Водитель может заметить ухудшение ускорения, повышенный расход топлива и нестабильный холостой ход. Для устранения проблемы требуется проверка состояния вакуумной мембраны, исправность соединительных трубок и, при необходимости, замена регулятора.
