При замене штатной автомагнитолы или установке устройства от другого производителя часто возникает несовместимость разъёмов. Стандарты подключения ISO и нестандартные схемы автопроизводителей отличаются по расположению контактов. Неправильное подключение может привести к отсутствию звука, проблемам с питанием или даже повреждению оборудования. Чтобы избежать этих рисков, требуется точная перепиновка с учётом конкретной схемы подключения.
Перед началом работ необходимо определить тип разъёма, установленного в автомобиле. Например, у большинства автомобилей Volkswagen, Skoda и Audi используется ISO-разъём, но с нестандартной распиновкой питания. У японских и корейских брендов (Nissan, Hyundai, Toyota) встречаются фирменные разъёмы с отличающейся нумерацией контактов. Для точного сопоставления понадобится схема распиновки как штатного разъема, так и нового устройства.
Рекомендуется использовать мультиметр для проверки назначений проводов: напряжение на линии ACC (зажигание), постоянное питание (B+), масса, а также цепи динамиков. Особенно важно определить, где находятся линии CAN-шины или управления антеннами, чтобы исключить ошибки при подключении. Изоляция и маркировка каждого провода перед началом пайки или использования переходников снизит вероятность путаницы.
Выполняя перепиновку самостоятельно, стоит избегать скруток без пайки и использовать термоусадку или клеммники для обеспечения долговечности соединений. Если в конструкции разъема предусмотрены защёлки или фиксаторы, необходимо соблюдать их ориентацию, иначе контакт может быть нестабильным. При правильной перепиновке автомагнитола запускается без сбоев, корректно работает память станций и отсутствуют посторонние шумы в динамиках.

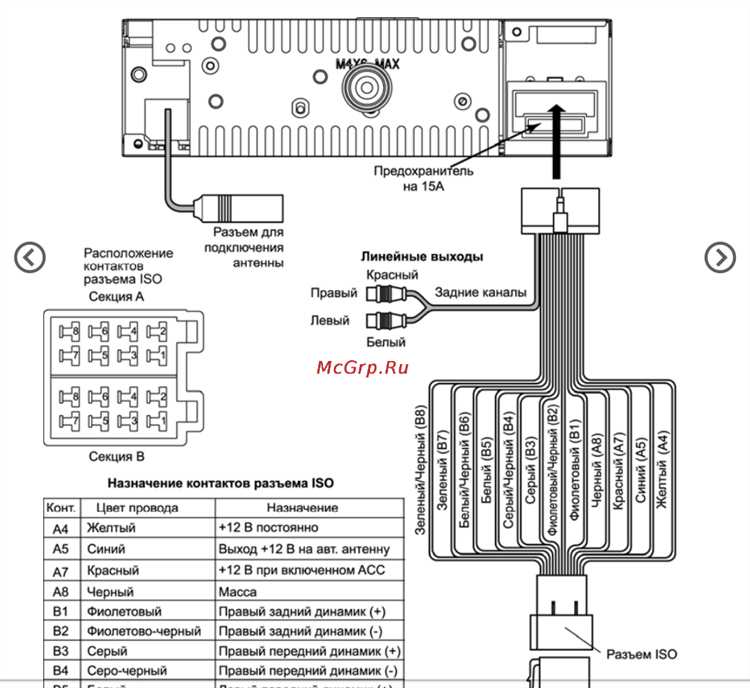

Определение типа разъема и стандарта подключения
Точный тип разъема автомагнитолы определяется по форме корпуса, количеству и расположению пинов, а также наличию фиксирующих элементов. Наиболее часто встречаются ISO, mini ISO, Quadlock, а также фирменные разъёмы, разработанные производителями автомобилей. Например, у Volkswagen используется модифицированный Quadlock, у Toyota – прямоугольные многопиновые разъёмы с плотной посадкой, а у BMW – разъемы типа BMW 17 Pin или 40 Pin Flat.
Для точной проверки используется мультиметр. При выключенном зажигании на пине питания должно сохраняться напряжение 12 В, на проводе ACC – только при включении зажигания. Масса проверяется по замыканию на кузов. Линии динамиков прозваниваются на сопротивление: наличие сопротивления от 4 до 8 Ом указывает на подключённый динамик. Если сопротивление отсутствует или равно нулю – возможен замыкание или обрыв.
Если разъём не соответствует ни одному стандарту, применяется метод трассировки проводов – от разъема до штатной проводки автомобиля. Это требует доступа к электросхеме или демонтажа обшивки. Подключение по аналогии без подтверждения параметров недопустимо, так как может привести к повреждению оборудования.
В ситуациях, когда используется переходник или адаптер, важно проверить соответствие пинов не только по физическому расположению, но и по логике сигнала. Некоторые переходники меняют местами питание и ACC, что может вызвать постоянное разряжение аккумулятора при выключенной магнитоле.

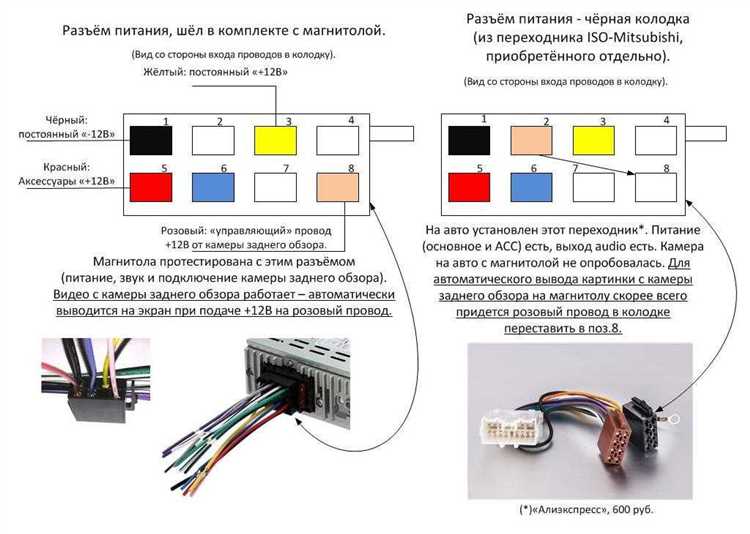

Подготовка схемы распиновки под конкретную модель автомагнитолы
Перед началом перепиновки необходимо получить точную схему распиновки именно той модели автомагнитолы, которую планируется устанавливать. Даже внутри одной марки могут использоваться разные стандарты подключения, зависящие от года выпуска и комплектации устройства.
В первую очередь следует определить точное обозначение модели, указанное на корпусе устройства или на его задней наклейке. Например, для моделей Pioneer оно может выглядеть как DEH-X9600BT, а для Sony – WX-GT90BT. Эти данные понадобятся при поиске оригинальной документации.
Надежный способ получить корректную распиновку – использовать официальный мануал от производителя. Его можно найти на сайте бренда в разделе поддержки, введя точную модель устройства. Альтернативный источник – технические форумы, где участники делятся проверенными схемами, однако необходимо сверять информацию из нескольких источников.
Важно: не использовать универсальные схемы без подтверждения их соответствия конкретной модели. Некоторые устройства имеют одинаковые разъемы форм-фактора ISO, но с разной логикой подключения питания, динамиков или управляющих сигналов.
После получения схемы необходимо сверить каждый пин с маркировкой на разъеме. На большинстве оригинальных автомагнитол имеется шелкография с обозначениями типа BATT, ACC, ILL, GND, FR+, RR- и т.д. Если маркировка отсутствует – потребуется прозвонка с мультиметром и анализ схемы подключения на плате.
Для нестандартных или китайских моделей без официальной документации подготовка схемы включает в себя разбор устройства и трассировку дорожек от контактов разъема до компонентов питания и аудиотракта. Это требует навыков чтения печатных плат и понимания принципов разводки сигналов.
Необходимые инструменты и материалы для перепиновки
Для выполнения точной перепиновки разъема автомагнитолы потребуется набор специализированных инструментов, обеспечивающих безопасную работу с электрическими соединениями и корректную фиксацию контактов. Первым делом понадобится мультиметр с функцией прозвонки для идентификации проводов по назначению и выявления ошибок в подключении.
Для извлечения контактов из разъема необходим экстрактор или съёмник пинов, совместимый с форм-фактором конкретного разъема. В случаях отсутствия подходящего инструмента можно использовать тонкую швейную иглу или скрепку, модифицированную под форму замков контактов.
Для обрезки и зачистки проводов лучше применять бокорезы и стриппер с регулировкой под диаметр изоляции. Использование ножа или лезвия повышает риск повреждения жил, что в дальнейшем может привести к нестабильной работе.
Для надежного электрического контакта потребуется паяльник с тонким жалом (до 1 мм) мощностью 25–40 Вт и свинцово-оловянный припой с флюсом. Также рекомендуется использовать термоусадочные трубки различных диаметров для изоляции соединений. Альтернатива пайке – обжимные гильзы и соответствующий кримпер для их фиксации.
Для маркировки проводов пригодятся термостойкие самоклеящиеся этикетки или перманентный маркер. Это позволит избежать путаницы при сборке и упростит диагностику в будущем.
Дополнительно рекомендуется подготовить термопистолет для усадки трубок, изоленту высокого качества (например, на тканевой основе) и пластиковые стяжки для организации кабелей в жгуты.
Снятие старого разъема с проводов автомобиля
Большинство штатных разъемов фиксируются защёлками. Чтобы избежать повреждений корпуса или проводов, используйте пластиковую лопатку или тонкую плоскую отвертку, аккуратно поддевая фиксатор. Не применяйте усилие до полного понимания механизма крепления – некоторые разъемы имеют боковые или центральные защёлки с дополнительными стопорами.
После отсоединения разъема переходите к проводам. Провода, как правило, удерживаются в разъеме с помощью пластиковых замков или металлических контактов с зацепами. Используйте экстрактор для пинов или игольчатый инструмент, чтобы освободить каждый контакт из гнезда. Вставляйте инструмент со стороны контакта до щелчка и осторожно вытягивайте провод за изоляцию, не деформируя его.
Если разъем неразборный, его необходимо срезать. Используйте острые бокорезы, отступив 5–10 мм от корпуса разъема. После среза проверьте каждый провод: повреждённые участки изоляции срежьте, зачистите жилы на длину 6–8 мм и подготовьте их к перепиновке. Для удобства дальнейшей работы провода желательно промаркировать согласно схеме подключения.
После снятия разъема убедитесь, что на концах проводов отсутствуют следы перегрева, окисления или механических повреждений. При наличии дефектов замените соответствующие участки кабеля перед установкой нового разъема.
Подключение проводов по новой схеме распиновки
Перед началом подключения убедитесь, что новая схема распиновки точно соответствует модели вашей автомагнитолы и автомобилю. Ошибки в соединениях могут привести к выходу оборудования из строя.
Действуйте строго по следующему алгоритму:
- Определите каждый контакт нового разъема согласно схеме: питание, масса, динамики, антенна, управление и др.
- Обработайте концы проводов: зачистите изоляцию на 5-7 мм, при необходимости используйте клеммы или обжимные гильзы для надежности контакта.
- Подключайте провода в следующем порядке:
- Питание (+12 В постоянного тока) подключайте к проводу, отвечающему за постоянное питание с аккумулятора (обычно красный).
- Провод массы (черный или коричневый) крепко закрепите на общий минус автомобиля.
- Провода динамиков подключайте строго по цветам и каналам согласно схеме, чтобы избежать перекрестных помех и искажений звука.
- Антенну подключайте к соответствующему выходу разъема (часто выделенный отдельным проводом или коаксиальным кабелем).
- Провода управления (например, для кнопок на руле или усилителя) подключайте по инструкции, учитывая полярность и наличие резисторов или модулей адаптации.
- После подключения всех проводов обязательно проверяйте каждое соединение мультиметром на наличие короткого замыкания и правильность контакта.
- При первом включении магнитолы избегайте длительной работы без динамиков, чтобы исключить повреждение усилителей из-за неправильных подключений.
Если при подключении используются паяные соединения, применяйте качественный припой и тщательно изолируйте места пайки термоусадочной трубкой или изолентой. Это увеличит надежность и защитит от коррозии.
В случае сомнений в правильности схемы или надежности контактов рекомендуется проверить распиновку с помощью сервисной документации производителя или специализированных форумов.
Изоляция контактов и фиксация разъема после перепиновки
Для надежной изоляции контактных соединений используйте термоусадочные трубки соответствующего диаметра. Наденьте трубку на провод до пайки, затем после соединения аккуратно сдвиньте её на место контакта и прогрейте феном или паяльником с минимальным нагревом. Это обеспечит долговременную защиту от коротких замыканий и коррозии.
При отсутствии термоусадочных трубок применяйте профессиональную электротехническую изоляционную ленту с высокой адгезией и устойчивостью к перепадам температуры. Ленту накладывайте с небольшим натягом, полностью покрывая оголенные провода и места пайки, избегая перекрытий, которые могут создавать лишние напряжения.
Для фиксации перепинованного разъема используйте оригинальные защелки или пластиковые клипсы, если они предусмотрены конструкцией. Если крепежные элементы повреждены или отсутствуют, дополнительно зафиксируйте разъем нейлоновыми стяжками, располагая их так, чтобы не создавать давления на провода и не препятствовать подключению.
После изоляции и фиксации проверьте подвижность и плотность посадки разъема в гнезде автомагнитолы. Отсутствие люфтов и четкое фиксирование исключит обрыв контактов при вибрациях и обеспечит стабильную работу устройства.
При возможности применяйте контактные смазки на основе силикона или графита для предотвращения окисления и улучшения электрического контакта внутри разъема. Наносите тонким слоем исключительно на контактные площадки, избегая попадания на изоляцию.
Проверка питания, акустики и управления после перепиновки
После перепиновки разъема автомагнитолы необходимо тщательно проверить корректность подключения питания, акустики и управления. Это поможет избежать повреждения оборудования и обеспечит стабильную работу системы.
2. Проверка акустики. Включите магнитолу и проверьте работу каждого динамика. Если какой-либо из них не работает, обратите внимание на проводку и контактные соединения. Осмотрите контакты, которые были перепинованы, и убедитесь, что они надежно закреплены. Если все соединения в порядке, проверьте, не нарушены ли фазы подключения динамиков. Использование инвертированного подключения приведет к отсутствию звука или искажению звука.
3. Проверка управления. Проверьте работоспособность кнопок управления и регулировки громкости. Если управление осуществляется через внешний блок или рулевое управление, убедитесь, что все сигнальные линии подключены правильно. Протестируйте каждую функцию управления, чтобы убедиться в их правильной работе.
При обнаружении неисправностей следует пересмотреть схему распиновки и проверить соединения. Также стоит проверить на наличие возможных замыканий или повреждений проводки, которые могли возникнуть в процессе перепиновки.

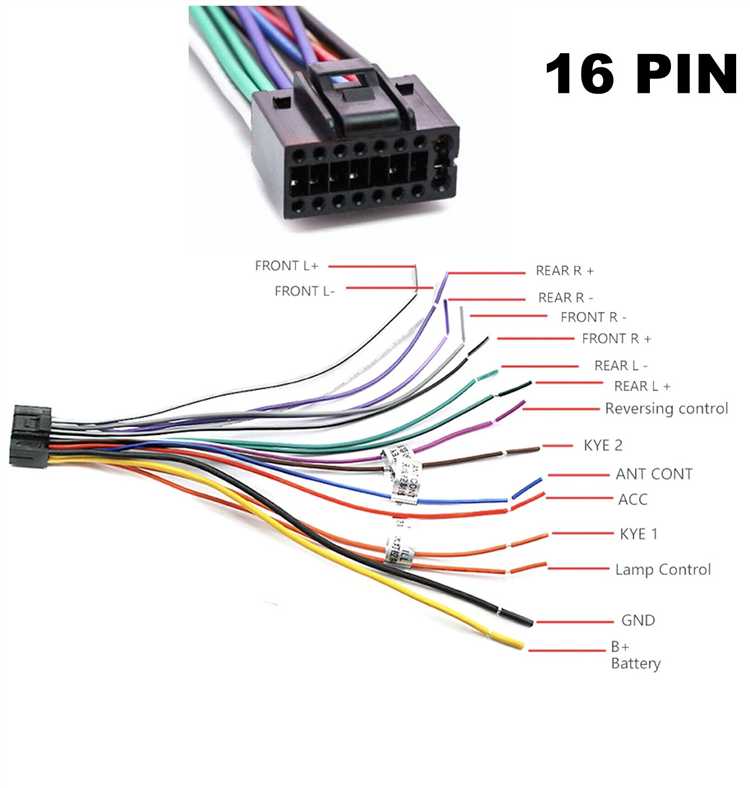

Частые ошибки при перепиновке и способы их устранения
При перепиновке разъема автомагнитолы можно столкнуться с рядом проблем, которые могут привести к неправильной работе устройства. Вот некоторые из них и способы их устранения:
- Ошибка: Неверная схема распиновки
Некорректное подключение проводов к разъему может привести к тому, что элементы автомагнитолы не будут функционировать должным образом. Часто это происходит из-за неаккуратного сопоставления контактов.
Решение: Всегда используйте официальную схему распиновки для вашей модели. Проверьте каждый контакт с помощью мультиметра, чтобы убедиться, что они правильно соответствуют схеме.
- Ошибка: Плохая изоляция проводов
Плохая изоляция или ее отсутствие может привести к коротким замыканиям и повреждению разъема или компонентов автомагнитолы.
Решение: После перепиновки обязательно проверьте, чтобы изоляция проводов была целой. Используйте термоусадочные трубки или изоленту для предотвращения контакта с другими проводами или металлическими частями.
- Ошибка: Недостаточная фиксация разъема
Некачественная фиксация разъема после перепиновки может привести к тому, что контакты не будут плотными, что вызовет перебои в работе.
Решение: Убедитесь, что разъем надежно закреплен в своем гнезде. Если необходимо, используйте дополнительные фиксаторы или защелки, чтобы предотвратить его выпадение.
- Ошибка: Перегрузка питания
Некорректная перепиновка питания может привести к перегрузке проводки и даже выходу из строя аккумулятора или предохранителей автомобиля.
Решение: Убедитесь, что используемые провода выдерживают необходимую нагрузку. Также важно проверять напряжение на контактах перед подключением.
- Ошибка: Игнорирование полярности проводов
Если неправильно подключены провода питания или аудиовыходы, это может повредить систему.
Решение: Внимательно проверяйте полярность проводов перед подключением. Например, красный провод обычно является плюсом, а черный – минусом.
Применяя эти рекомендации, вы сможете избежать распространенных ошибок и обеспечить надежную работу вашего автомагнитолы после перепиновки.
Вопрос-ответ:
Какие инструменты понадобятся для перепиновки разъема автомагнитолы?
Для перепиновки разъема автомагнитолы вам понадобятся несколько базовых инструментов: пинцет для аккуратного вытаскивания контактов, отвертка для разборки разъема, инструмент для зачистки проводов и обжимки, а также специальные иглы или пинцет для установки контактов в разъем. Важно иметь в наличии паяльник и припой, если необходимо будет запаять некоторые соединения.
Как правильно выбрать схему распиновки для моей автомагнитолы?
Схема распиновки зависит от конкретной модели автомагнитолы и ее разъема. Для точности лучше всего найти схему, которая поставляется вместе с устройством или в документации на сайте производителя. Важно учитывать количество проводов и их функции — питание, акустику, управление. Некоторые модели могут требовать адаптации, если разъемы не совпадают, поэтому нужно быть готовым к перепиновке или покупке переходников.
Как избежать распространенных ошибок при перепиновке разъема автомагнитолы?
Одной из распространенных ошибок является неправильное подключение проводов по цвету или неучет полярности. Чтобы избежать этого, внимательно следуйте схемам подключения и проверяйте каждый контакт перед фиксацией. Кроме того, важно использовать качественные инструменты, чтобы избежать повреждения проводов или контактов. Не стоит забывать и о надежной изоляции, чтобы избежать коротких замыканий.
Что делать, если после перепиновки автомагнитола не включается?
Если после перепиновки разъема автомагнитола не включается, первым делом нужно проверить правильность подключения питания и заземления. Также стоит удостовериться, что все контакты плотно вставлены и не повреждены. Возможно, потребуется проверить целостность проводов и соединений с помощью тестера. Если проблема не устраняется, возможны проблемы с самим разъемом или внутренними компонентами магнитолы, в таком случае стоит обратиться к специалисту.
