Трамблёр в системе зажигания ВАЗ 2107 с карбюратором отвечает за распределение высоковольтного импульса по цилиндрам двигателя в строгой последовательности. Неправильная установка приводит к неустойчивой работе мотора, перебоям в зажигании и повышенному расходу топлива. Для корректной работы важно точно выставить начальный угол опережения зажигания и правильно сориентировать корпус трамблёра относительно штифта на приводе распределительного вала.
Перед установкой необходимо убедиться, что двигатель находится в положении ВМТ первого цилиндра на такте сжатия. Для этого метка на шкиве коленчатого вала должна совпадать с выступом на крышке цепи. Также следует проверить целостность бегунка, крышки и контактов трамблёра, а также наличие смазки в его валу. Подключение вакуумного регулятора осуществляется после базовой настройки угла зажигания.
Рекомендуется использовать штатные элементы крепления и следить за положением штока привода – он должен быть установлен с ориентиром на смещение прорези по отношению к корпусу. После установки необходимо прокрутить двигатель вручную, чтобы убедиться в отсутствии закусывания и сопротивления вращению. Финальная проверка проводится с помощью стробоскопа на работающем двигателе.
Подготовка двигателя и проверка меток ГРМ перед установкой
Перед установкой трамблера на ВАЗ 2107 с карбюраторным двигателем необходимо выставить коленчатый и распределительный валы в положение верхней мертвой точки (ВМТ) первого цилиндра. Это исключает риск смещения фаз и обеспечивает правильную работу системы зажигания.
Также важно осмотреть шпонку распределительного вала через снятую крышку клапанов. Она должна находиться в положении «на 12 часов» при условии, что метка на шкиве коленвала совпадает с нулем на корпусе. Наличие смещения говорит о нарушении фаз ГРМ – в этом случае требуется предварительная корректировка цепи и звёздочек.
После подтверждения правильной установки меток двигатель не трогают, чтобы не сбить положение. Только при совпадении всех ориентиров можно переходить к установке трамблера с выставлением бегунка строго на контакт первого цилиндра.
Как выбрать правильное положение поршня первого цилиндра
Перед установкой трамблёра необходимо точно определить положение поршня первого цилиндра в верхней мёртвой точке (ВМТ) такта сжатия. Это гарантирует корректное опережение зажигания и стабильную работу двигателя.
Сначала снимите крышку трамблёра и убедитесь, что метка бегунка направлена на контакт первого цилиндра. Затем снимите свечу первого цилиндра и с помощью помощника проверните коленчатый вал ключом за болт шкива. Во время вращения закройте отверстие под свечу пальцем: как только почувствуете резкое давление – начинается такт сжатия.
Продолжайте медленно вращать коленвал до совпадения метки на шкиве коленвала с «0» на крышке ГРМ. Это и есть ВМТ первого цилиндра. Убедитесь, что клапаны впуска и выпуска при этом закрыты – это подтверждает такт сжатия.
Если метки совпадают, а бегунок указывает на провод другого цилиндра, проверните коленвал на 360° и проверьте снова. Положение считается правильным, когда и бегунок направлен на первый цилиндр, и метки совпадают при закрытых клапанах.
Важно: точность установки ВМТ – основа правильной синхронизации работы трамблёра. При малейших сомнениях рекомендуется воспользоваться индикатором ВМТ или снять клапанную крышку для визуального контроля положения клапанов.

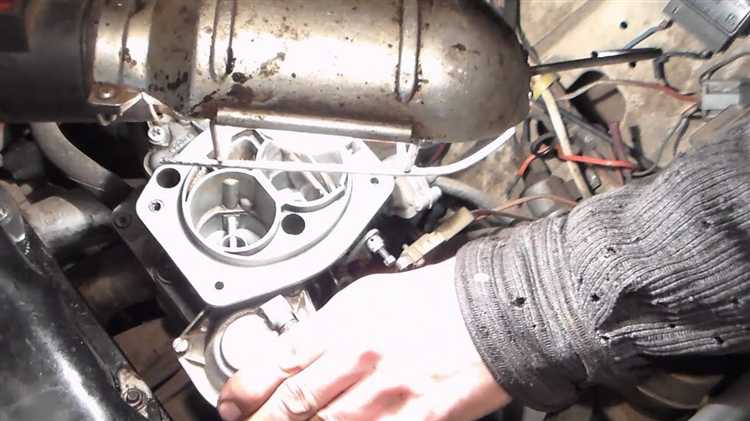

Совмещение бегунка трамблера с меткой на корпусе
Перед установкой трамблера убедитесь, что поршень первого цилиндра находится в положении ВМТ на такте сжатия. Для этого проверните коленчатый вал по часовой стрелке до совмещения метки на шкиве с нулевой риской на шкале, расположенной на крышке цепи ГРМ.
Снимите крышку трамблера и оцените положение бегунка. При правильной установке он должен указывать на контакт первого цилиндра. Это направление примерно соответствует положению «часов 5» при взгляде сверху на двигатель. Если бегунок отклонён, снимите трамблёр и проверните его вал так, чтобы шлиц сместился на один или несколько зубьев, обеспечив нужную ориентацию бегунка.
На корпусе трамблера имеется литая или нанесённая метка, соответствующая первому цилиндру. Совместите её с бегунком, затем установите трамблёр в гнездо распределительного вала, следя за тем, чтобы метка осталась точно напротив бегунка после установки.
Затяните фиксирующий болт, но не окончательно. После запуска двигателя может потребоваться корректировка угла опережения зажигания с помощью поворота корпуса трамблера. Используйте стробоскоп и ориентируйтесь по меткам на шкиве и крышке цепи ГРМ.

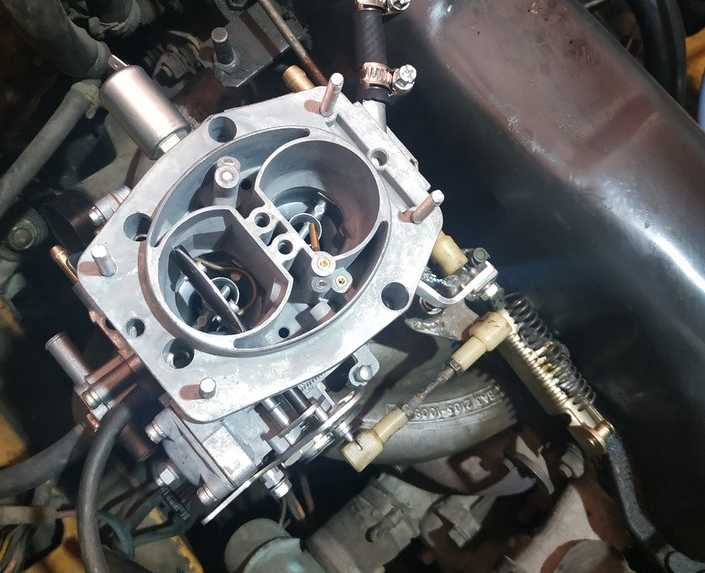

Установка трамблера в блок и фиксация корпуса
Перед установкой убедитесь, что уплотнительное кольцо трамблера целое и плотно сидит в посадочной канавке. Смазка кольца моторным маслом облегчит вставку и предотвратит повреждение при монтаже.
Совместите шлиц на валу трамблера с ответным отверстием в маслонасосе. Положение шлица смещено, поэтому трамблер входит только в одном положении. Вставляйте трамблер плавно, без усилий, при этом следите, чтобы бегунок остался направлен примерно на контакт первого цилиндра (на распределителе он обычно ориентирован к передней части двигателя).
После установки трамблера в блок проверьте, что корпус плотно прилегает к плоскости блока. Установите крепёжную скобу с болтом в соответствующее отверстие. Не затягивайте болт до конца – корпус должен свободно поворачиваться для дальнейшей регулировки угла опережения зажигания.
Если при установке трамблер не входит в шлиц, проверните коленчатый вал на 30–40 градусов вручную, ключом за болт шкива. Это поможет совмещению приводного вала и шлица трамблера.
После фиксации трамблера в блоке и предварительной установки угла зажигания, можно переходить к подключению проводов и окончательной регулировке зажигания с помощью лампы или по искре.
Подключение вакуумного регулятора и проводов зажигания
Вакуумный регулятор опережения зажигания соединяется с карбюратором с помощью тонкого шланга. Один конец шланга надевается на штуцер регулятора, расположенный сбоку корпуса трамблера. Второй конец подсоединяется к вакуумному штуцеру на карбюраторе, обычно расположенному выше дроссельной заслонки. Шланг должен быть целым, без трещин и надежно зафиксирован хомутами, если конструкция это допускает.
Порядок подключения начинается с первого цилиндра. Бегунок должен быть направлен на соответствующий контакт крышки, куда подключается провод, идущий к свече первого цилиндра. Далее, по часовой стрелке, подключаются провода к 3-му, 4-му и 2-му цилиндрам. Все провода должны иметь надежный контакт и не перекрещиваться, чтобы избежать пропусков зажигания и помех.
Длина проводов должна соответствовать расстоянию до свечей без лишнего натяжения или провисания. Изоляция не должна иметь повреждений. Для предотвращения пробоя рекомендуется использовать провода с экранированием и резиновыми наконечниками.

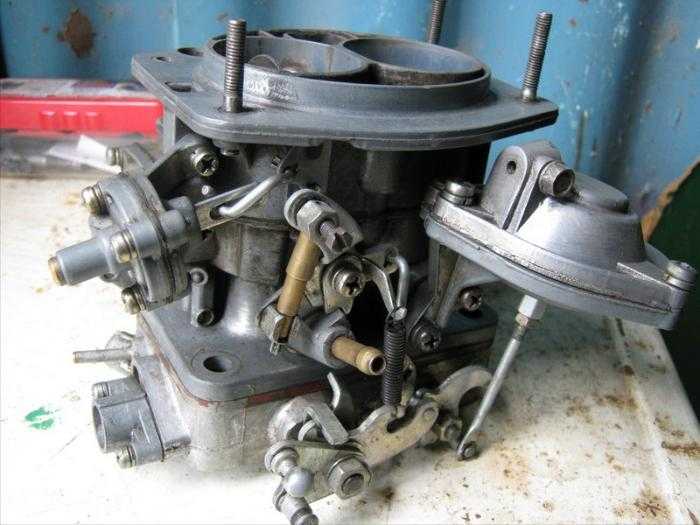

Регулировка момента зажигания с помощью поворота трамблера
Для точной настройки момента зажигания установите двигатель на верхнюю мёртвую точку (ВМТ) первого цилиндра на такте сжатия. На корпусе двигателя найдите метку ВМТ и совместите её с указателем на шкиве коленчатого вала.
Ослабьте болты крепления трамблера, чтобы корпус можно было свободно поворачивать. Поворачивайте корпус трамблера плавно в нужную сторону: по часовой стрелке – опережение зажигания, против часовой – задержка.
Оптимальное значение опережения для ВАЗ 2107 с карбюратором обычно составляет 6–8 градусов до ВМТ. Проверить это можно с помощью стробоскопа, направленного на метки шкива. При отсутствии стробоскопа установите момент по рекомендациям производителя и доведите опытным путём, ориентируясь на устойчивую работу двигателя и отсутствие детонации.
После настройки момент зажигания зафиксируйте корпус трамблера, затянув болты крепления. Обязательно повторно проверьте положение бегунка трамблера, чтобы он совпадал с контактом первого цилиндра.
Неправильная регулировка момента вызывает перебои в работе мотора, повышенный расход топлива и снижение мощности. Регулярная проверка и точная установка момента зажигания улучшит динамику и экономичность автомобиля.
Проверка искры и запуск двигателя после установки
Перед запуском двигателя необходимо убедиться в исправной работе системы зажигания и наличии искры на свечах.
- Снимите крышку трамблера и отсоедините высоковольтный провод от первой свечи.
- Поднесите наконечник провода к металлической части двигателя на расстояние около 1 см.
- Попросите помощника прокрутить стартером двигатель на 2–3 секунды.
- Наблюдайте искру между наконечником и металлом: она должна быть яркой и стабильной, без перебоев.
- Если искра отсутствует или слабая, проверьте исправность катушки зажигания, проводов и контактов трамблера.
После подтверждения искрообразования можно приступать к запуску двигателя:
- Подключите высоковольтный провод обратно к первой свече.
- Убедитесь, что все вакуумные и электропровода подключены правильно.
- Включите зажигание и прокрутите стартером двигатель до запуска.
- Если двигатель не запускается, проверьте угол опережения зажигания, поворачивая корпус трамблера плавно в одну сторону, добиваясь ровной работы.
- При необходимости настройте качество смеси на карбюраторе для стабильной работы.
После успешного запуска дайте двигателю поработать на холостых оборотах 2–3 минуты, контролируя отсутствие перебоев и нестабильной работы.

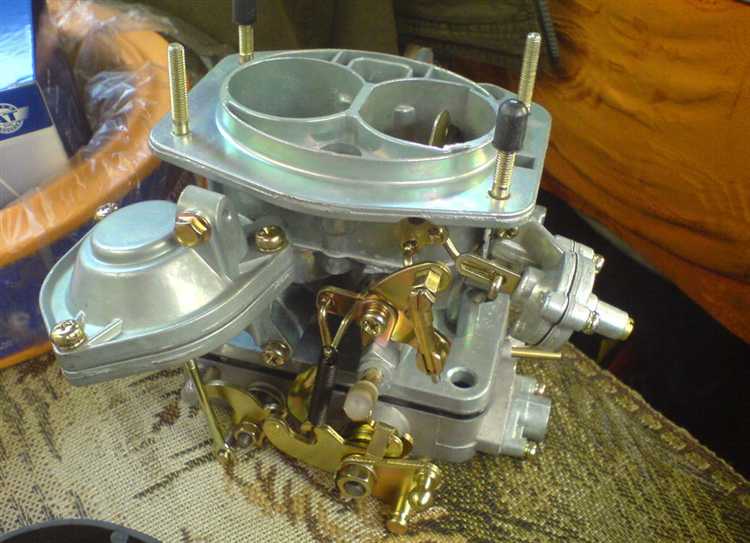

Частые ошибки при установке трамблера и их устранение
Неправильное положение бегунка. Если бегунок не совпадает с меткой на корпусе трамблера, двигатель не запустится или будет работать с перебоями. Для устранения снимите крышку, совместите бегунок с меткой и зафиксируйте корпус.
Ошибка с положением поршня первого цилиндра. Установка трамблера при положении поршня не в ВМТ такта сжатия приводит к неверному моменту зажигания. Перед установкой проверяйте метки на маховике и распределительном валу, чтобы убедиться, что поршень в ВМТ первого цилиндра.
Неправильное подключение проводов зажигания. Провода могут быть перепутаны местами или иметь плохой контакт. Проверяйте порядок подключения по схеме цилиндров 1-3-4-2 и надежность фиксации наконечников на бегунке и свечах.
Ослабленная фиксация корпуса трамблера. Если корпус не затянут должным образом, при вибрациях он смещается, вызывая нестабильность зажигания. После установки закрутите фиксирующий болт с рекомендованным моментом затяжки.
Пренебрежение регулировкой угла опережения зажигания. Без точной регулировки трамблер может работать с запаздыванием или слишком ранним зажиганием. Используйте стробоскоп для установки угла в соответствии с технической документацией.
Игнорирование проверки искры. После установки трамблера обязательно проверьте наличие искры на свечах. Отсутствие искры требует проверки подключения катушки и целостности высоковольтных проводов.
Перекручивание пружины или поломка контактной группы. При неаккуратном обращении контактная группа внутри трамблера может повредиться, что вызывает перебои. Для устранения замените поврежденные элементы или весь трамблер.
Вопрос-ответ:
Как правильно определить положение поршня первого цилиндра перед установкой трамблера на ВАЗ 2107 с карбюратором?
Перед установкой трамблера нужно установить поршень первого цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия. Для этого снимают крышку клапанов и проверяют положение клапанов первого цилиндра: оба клапана должны быть закрыты. Затем вращают коленвал по часовой стрелке до совмещения меток на шкиве коленвала и корпусе двигателя. При этом бегунок трамблера должен быть направлен на вывод первого цилиндра. Если метки не совпадают, следует повторить вращение коленвала. Точное определение положения ВМТ гарантирует правильную работу зажигания и предотвращает ошибки при запуске двигателя.
Какие ошибки чаще всего допускают при установке трамблера на карбюраторный ВАЗ 2107 и как их исправить?
Типичные ошибки при установке включают неправильное совмещение бегунка с меткой первого цилиндра, установка трамблера без фиксации корпуса, неправильное подключение проводов высокого напряжения и вакуумного регулятора, а также несоблюдение положения поршня в ВМТ. Исправить их можно, сверив метки на корпусе и бегунке, зафиксировав трамблер крепежными винтами после установки, правильно подключив провода по схеме, и проверив положение поршня с помощью меток на шкиве и крышке ГРМ. После устранения этих ошибок рекомендуется проверить искру и произвести пробный запуск.
Как правильно отрегулировать момент зажигания с помощью поворота трамблера на ВАЗ 2107 с карбюратором?
Регулировка момента зажигания проводится при работающем двигателе с помощью проворачивания корпуса трамблера. Для этого ослабляют крепежные винты трамблера, плавно поворачивают корпус по часовой или против часовой стрелки, наблюдая за изменением оборотов двигателя и реакцией на усилие педали газа. Момент зажигания считается правильным, когда двигатель работает ровно, без перебоев и детонации. После настройки крепят трамблер и проверяют стабильность работы на холостом ходу и под нагрузкой. Важно не отклонять трамблер слишком далеко, чтобы не снизить мощность и не увеличить расход топлива.
Как проверить искру и запустить двигатель после установки трамблера на ВАЗ 2107 с карбюратором?
Для проверки искры отсоединяют провод от свечи первого цилиндра и приставляют металлический наконечник свечи к массе двигателя, держа за провод. При проворачивании коленвала должны видеть яркую голубую искру между электродами свечи. Если искра отсутствует, проверяют правильность установки бегунка и подключения проводов. После подтверждения искры собирают систему и запускают двигатель, контролируя запуск и работу мотора. При необходимости проводят регулировку момента зажигания и проверяют состояние карбюратора. Если двигатель запускается с трудом, стоит проверить качество топлива и состояние свечей зажигания.
