Стабилитрон – ключевой компонент для стабилизации напряжения в электрических схемах. Его неисправность приводит к нестабильной работе устройств, а в некоторых случаях – к выходу из строя всей цепи. Проверка стабилитрона без выпаивания позволяет быстро выявить неисправность без риска повреждения монтажных соединений и сокращает время ремонта.
Для проверки необходим обычный цифровой мультиметр с функцией измерения диодов. Тестирование проводится при снятом питании и в статическом состоянии схемы. Важно учитывать, что параметры стабилитрона, такие как стабилизационное напряжение и ток, нельзя измерить полностью без специальных приборов, но базовая проверка на пробой и обрыв доступна мультиметром.
Подключение щупов осуществляется в обход элементов, которые могут влиять на измерение, например, параллельных диодов или резисторов. Результаты проверки интерпретируются исходя из характерных значений прямого и обратного сопротивления стабилитрона. Отклонения от нормы указывают на необходимость замены компонента.
Определение рабочих параметров стабилитрона в цепи
Для проверки стабилитрона в рабочей цепи измеряют напряжение стабилизации и ток через диод. Мультиметр переключают в режим измерения постоянного напряжения (DC) и подключают щупы параллельно стабилитрону. Нормальное напряжение стабилизации соответствует указанному в техническом паспорте, обычно в диапазоне от 2,4 В до 36 В.
Если напряжение значительно ниже паспортного значения, возможен пробой или пробитие стабилитрона. Напряжение выше нормы может указывать на ослабление контактов или повреждение компонента.
Ток через стабилитрон измеряется последовательным включением амперметра с нагрузочным резистором, обычно сопротивлением 1 кОм или более, чтобы не превысить допустимый ток стабилитрона (часто до 20 мА). При отсутствии специального токоограничителя следует учитывать, что слишком высокий ток может повредить стабилитрон.
Для точной проверки используют мультиметр с функцией измерения сопротивления, переключаясь в режим «диодная проверка». В прямом направлении стабилитрон должен показывать низкое сопротивление (обычно 0,5–0,8 В на экране), в обратном – высокое сопротивление до начала стабилизации. При обратном напряжении ниже стабилизационного напряжения стабилитрон не проводит ток.
Проверка параметров стабилитрона в цепи без выпаивания требует учета влияния параллельных и последовательных элементов, которые могут исказить показания. Для минимизации влияния рекомендуется отключать питающие цепи и по возможности изолировать стабилитрон от сопутствующих компонентов.
В случаях, когда измеренное напряжение стабилизации стабилитрона соответствует норме, а устройство не работает корректно, целесообразно проверить стабильность напряжения при изменении нагрузки, используя осциллограф или мультиметр с функцией записи данных.

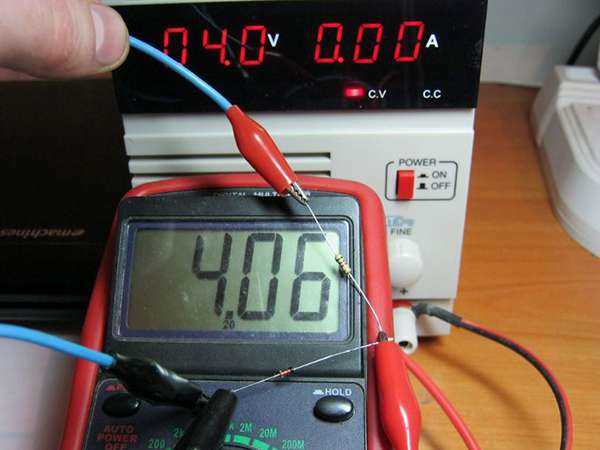

Настройка мультиметра для проверки стабилитрона на плате
Для проверки стабилитрона непосредственно на плате мультиметр устанавливается в режим проверки диодов или прозвонки. Этот режим позволяет измерить падение напряжения на переходе стабилитрона, что важно для оценки его работоспособности без выпаивания.
Если мультиметр не имеет режима прозвонки, выбирайте режим измерения постоянного напряжения (DCV) с пределом около 2-20 В. В этом режиме нужно контролировать полярность щупов: красный щуп подключается к аноду, черный – к катоду стабилитрона.
Для стабилитронов с рабочим напряжением около 5 В рекомендуемый режим прозвонки даст показания напряжения от 0,6 до 0,7 В при прямом смещении, а при обратном – высокое сопротивление или отсутствие сигнала. Если стабилитрон исправен, при подключении щупов в обратной полярности мультиметр покажет отсутствие проводимости.
Перед проверкой необходимо отключить питание платы и минимизировать влияние параллельных элементов. Если сопротивление в обратном направлении низкое, возможно параллельное включение диодов или цепей, мешающих точному измерению.
Метод измерения обратного напряжения стабилитрона без демонтажа

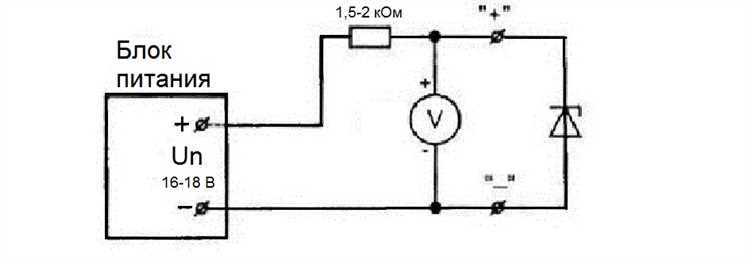

Для определения обратного напряжения стабилитрона без выпаивания из платы потребуется мультиметр с функцией измерения диодов и источник питания постоянного напряжения (например, лабораторный БП или батарея с регулируемым резистором).
- Выставьте мультиметр в режим измерения прямого падения напряжения на диоде (режим «тест диода»).
- Переключите мультиметр в режим измерения постоянного напряжения с пределом не менее 20 В.
- Подключите внешний источник питания через ограничивающий резистор (от 10 кОм до 100 кОм) последовательно с стабилитроном, подавая напряжение от анода к катоду, создавая обратное смещение.
- Плавно увеличивайте напряжение питания и следите за напряжением на стабилитроне мультиметром, подключенным параллельно ему.
- Обратное напряжение стабилитрона определяется по уровню, при котором напряжение перестает расти, фиксируется стабилизация – это и есть напряжение стабилизации (Vz).
- Важно соблюдать ограничения тока: не превышать расчетный ток стабилитрона, чтобы избежать его повреждения. Для этого выбирается резистор, ограничивающий ток в пределах 1–10 мА.
Таким способом можно оценить исправность стабилитрона прямо в цепи, контролируя напряжение стабилизации без снятия компонента. Наличие стабилизированного напряжения в нужном диапазоне говорит о работоспособности стабилитрона.
Как отличить стабилитрон от обычного диода при проверке на плате
Обычный диод в прямом включении показывает падение напряжения около 0,6–0,7 В, в обратном направлении – практически разрыв цепи (бесконечное сопротивление). Стабилитрон при измерении в обратном направлении также показывает высокий импеданс, но при подаче повышенного обратного напряжения он начинает стабилизировать напряжение на своем стабилизирующем уровне.
Для проверки без выпаивания необходимо использовать режим измерения диодов и постепенно повышать обратное напряжение на стабилитроне (например, с помощью внешнего источника питания с ограничением тока). При достижении напряжения стабилизации (характерного для данного стабилитрона) обратный ток начинает увеличиваться, что на плате отражается в виде изменения показаний мультиметра.
Если такой эксперимент невозможен, можно ориентироваться на номинальные падения напряжения: в прямом направлении стабилитрон ведет себя как диод (~0,6–0,7 В), но в обратном показывает высокое сопротивление до момента стабилизации, в то время как диод всегда блокирует обратный ток.
Также помогает визуальный анализ маркировки на корпусе компонента и схема платы. Однако при отсутствии возможности выпаять компонент именно по поведению обратного напряжения и стабилизации на определенном уровне можно отличить стабилитрон от обычного диода.

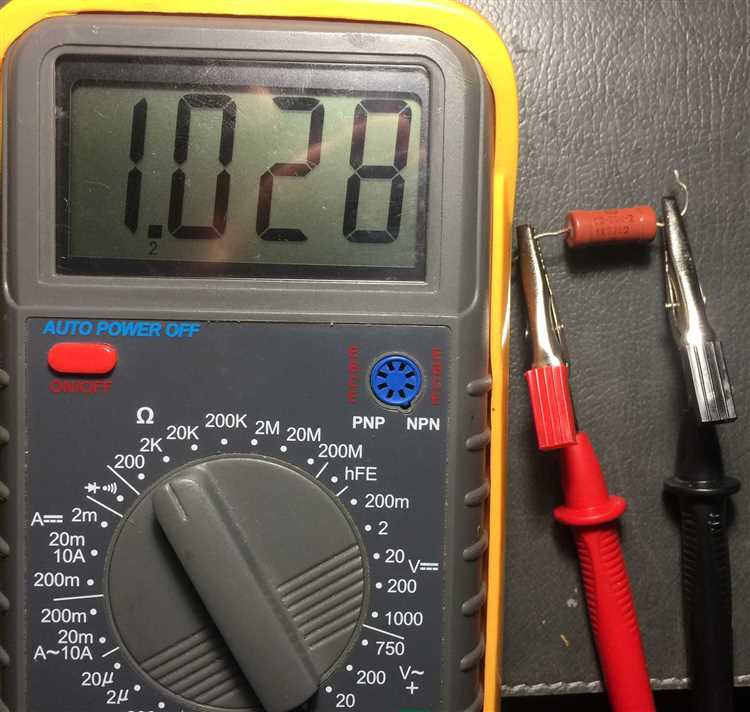

Проверка наличия пробоя стабилитрона без выпаивания
Для проверки стабилитрона на наличие пробоя без выпаивания мультиметром потребуется измерить его параметры в цепи, учитывая влияние соседних компонентов. Следует применять режим проверки диодов или измерения сопротивления.
- Переключите мультиметр в режим «проверка диода» или выставьте минимальное измерение сопротивления (около 200 Ом).
- Подключите красный щуп к аноду стабилитрона, а черный – к катоду. В исправном стабилитроне при прямом смещении мультиметр покажет падение напряжения порядка 0,6–0,7 В.
- Для проверки обратного пробоя поменяйте щупы местами (черный на анод, красный на катод). Стабилитрон в обратном направлении не должен проводить ток при низком напряжении, поэтому мультиметр покажет высокий уровень сопротивления (обычно «1» или «OL»).
- Если в обратном направлении мультиметр показывает низкое сопротивление или нулевое значение, это указывает на наличие пробоя стабилитрона.
Важно учитывать, что параллельно стоящие конденсаторы и другие полупроводники могут исказить показания. Для более точной диагностики временно отключите цепи, влияющие на стабилитрон, или используйте метод сравнения с аналогичным исправным стабилитроном на плате.
Если при проверке стабилитрон ведет себя как обычный диод с низким сопротивлением в обеих полярностях, он поврежден пробоем и подлежит замене.
Ошибки и помехи при проверке стабилитрона мультиметром в цепи
Основная сложность при проверке стабилитрона мультиметром без выпаивания – влияние соседних компонентов и цепей, создающих ложные показания. Обратное сопротивление стабилитрона на плате может казаться исправным из-за параллельных диодов, резисторов или конденсаторов, которые влияют на ток измерения.
При замере в режиме проверки диодов мультиметр фиксирует не только стабилитрон, но и другие полупроводниковые элементы, что искажает результаты. Особенно это характерно, если стабилитрон включен в сложные цепи с другими диодами или транзисторами.
Помехи от электромагнитных наводок в силовых цепях могут вызвать скачки показаний мультиметра, что приводит к неверной интерпретации исправности стабилитрона. Для снижения помех желательно проводить измерения при отключенных силовых напряжениях или использовать цифровой мультиметр с функцией фильтрации помех.
Следует учитывать, что при проверке на плате без выпаивания стабилитрона обратное напряжение измеряется не напрямую, а через цепь, что снижает точность определения пробоя или утечки. Это требует дополнительной оценки по косвенным признакам – стабильности показаний и сравнением с эталонными значениями.
Таблица ниже перечисляет основные источники ошибок и рекомендации по их устранению:
| Источник ошибки | Влияние на измерение | Рекомендации |
|---|---|---|
| Параллельные полупроводники (диоды, транзисторы) | Искажение показаний из-за параллельных путей тока | Изолировать стабилитрон, по возможности, или оценивать результат с учетом схемы |
| Емкостные и индуктивные элементы в цепи | Колебания и нестабильность показаний | Использовать цифровой мультиметр с фильтром, уменьшить влияние частотных наводок |
| Неправильное подключение щупов | Заниженные или нестабильные показания | Проверять контакты, выбирать минимальные цепи между щупами |
| Электромагнитные помехи от силовых цепей | Скачки и шумы на дисплее мультиметра | Измерять при отключенном питании, применять экранирование |
| Низкое обратное напряжение мультиметра | Отсутствие реального пробоя стабилитрона в измерениях | Использовать специализированные приборы для проверки стабилитронов или тестеры с повышенным напряжением |
Тщательный анализ условий измерения и понимание влияния окружающей схемы позволяет минимизировать ошибки и получить более точную оценку состояния стабилитрона без выпаивания.
Рекомендации по безопасному измерению стабилитрона на работающей плате
Перед измерением стабилитрона необходимо отключить питание цепи, чтобы избежать повреждения мультиметра и самого компонента. Если отключение питания невозможно, убедитесь, что на стабилитрон подается напряжение в пределах его номинала, иначе высокое напряжение может привести к ошибочным показаниям или повреждению прибора.
Используйте мультиметр с функцией измерения диодов, выставив режим проверки перехода. Подключайте щупы мультиметра строго в соответствии с полярностью стабилитрона: красный щуп к катоду, черный – к аноду. Обратное подключение затруднит корректное снятие показаний.
При проверке в цепи учитывайте влияние соседних элементов – параллельные резисторы или конденсаторы могут создавать ложные показания. Для минимизации ошибок измерьте сопротивление стабилитрона в прямом и обратном направлении, сравнивая результаты с паспортными характеристиками.
Не используйте функции мультиметра с высоким тестовым током при измерении на работающей плате, чтобы не вызвать изменение рабочих режимов стабилитрона и не повредить микросхемы. При наличии доступа измеряйте параметры стабилитрона на свободных контактах или точках пайки для повышения точности.
Для оценки состояния стабилитрона в рабочем режиме можно использовать измерение напряжения на нем с помощью вольтметра с высокой входной импедансой. Значение стабилизационного напряжения должно соответствовать технической документации и быть стабильно при изменении нагрузки.
Вопрос-ответ:
Как можно проверить стабилитрон мультиметром без его выпаивания с платы?
Для проверки стабилитрона без выпаивания мультиметром необходимо установить устройство в режим измерения диодов. Затем подключить щупы к выводам стабилитрона, соблюдая полярность. При этом важно учитывать наличие других компонентов в цепи, которые могут влиять на показания. Если в прямом направлении мультиметр показывает падение напряжения около 0,6–0,7 В, а в обратном — высокое сопротивление, стабилитрон скорее всего исправен. Однако для более точной проверки рекомендуют оценивать поведение стабилитрона при напряжениях, близких к его стабилизирующему значению, используя дополнительные методы или инструменты.
Почему показания мультиметра при проверке стабилитрона на плате могут быть некорректными?
При измерении стабилитрона без выпаивания на плате мультиметр может показывать нестабильные или ложные значения из-за влияния параллельных компонентов — резисторов, конденсаторов, других полупроводников. Эти элементы создают дополнительные пути для тока, мешая точному определению состояния стабилитрона. Кроме того, наличие напряжения на плате или работа схемы во время измерения может исказить результаты. Чтобы уменьшить влияние помех, стоит отключить питание и по возможности изолировать цепь вокруг стабилитрона или использовать более специализированные методы проверки.
Какие особенности у стабилитрона при проверке его мультиметром на плате, отличающие его от обычного диода?
Основное отличие стабилитрона от обычного диода заключается в его способности стабилизировать напряжение при обратном смещении. При проверке мультиметром в прямом направлении стабилитрон и обычный диод показывают похожие характеристики с падением напряжения около 0,6–0,7 В. Однако при обратном направлении стабилитрон ведёт себя как диод с очень высоким сопротивлением до достижения определённого стабилизационного напряжения, после чего начинается стабилизация. Мультиметр в режиме измерения диодов не всегда может выявить эту особенность из-за низкого тестового напряжения, поэтому важно учитывать конструкцию схемы и параметры устройства при диагностике на плате.
Как снизить риск повреждения платы и других компонентов при проверке стабилитрона без выпаивания?
При проверке стабилитрона на плате нужно отключить питание устройства, чтобы избежать прохождения рабочего тока через измерительный прибор и элементы схемы. Использование функции измерения диодов в мультиметре с низким тестовым током минимизирует нагрузку на компоненты. Необходимо внимательно следить за правильной полярностью щупов, чтобы не повредить стабилитрон. Кроме того, рекомендуется изолировать цепь, если это возможно, отсоединив смежные элементы или применяя вспомогательные методики для проверки. Соблюдение аккуратности и последовательности действий поможет избежать сбоев в работе платы.
