Как разобрать салон сузуки гранд витара

Салон Suzuki Grand Vitara, особенно в моделях второго поколения (2005–2015), отличается модульной конструкцией и надёжной фиксацией декоративных элементов. Чтобы выполнить разборку без повреждений, важно учитывать особенности клипс, защёлок и креплений, скрытых под панелями и облицовками. Работы требуют аккуратности и использования подходящего инструмента: пластиковых лопаток, торцевых ключей и отверток с тонким жалом.

Перед началом разборки необходимо отключить аккумулятор – в салоне установлены подушки безопасности, и риск случайного срабатывания сохраняется даже при демонтаже центральной панели. Работу следует начинать с мелких элементов: воздуховодов, решёток, накладок тоннеля и декоративных вставок. Затем переходят к более крупным узлам – передней панели, сиденьям и обшивке дверей.

Демонтаж центральной консоли потребует особого внимания к болтам, расположенным в глубоких нишах. Для снятия передних кресел понадобится ключ на 14, а задний диван фиксируется на защёлках и винтах под сиденьем. Обшивка дверей скрывает винты под ручками и резиновыми уплотнителями – при их снятии важно не повредить пластиковые фиксаторы. Каждый снятый элемент рекомендуется маркировать и складывать в порядке демонтажа, чтобы упростить последующую сборку.

Разборка салона может потребоваться для шумоизоляции, прокладки проводки или реставрации внутренней отделки. Понимание точек крепления и знание последовательности действий значительно снижает риск повреждения деталей и экономит время при выполнении работ.

Подготовка автомобиля к разборке салона: отключение питания и снятие обшивки пола

Перед началом демонтажа элементов салона Suzuki Grand Vitara необходимо полностью отключить питание. Для этого отсоедините минусовую клемму аккумулятора с помощью ключа на 10 мм. Это предотвратит короткие замыкания при работе с электрическими разъёмами и подушками безопасности. Дождитесь не менее 10 минут после отключения питания, чтобы конденсаторы в системе SRS разрядились полностью.

Следующим шагом приступайте к снятию напольного покрытия. Начните с демонтажа передних и задних сидений, используя головку на 14 мм для откручивания крепёжных болтов. После снятия сидений аккуратно удалите пластиковые накладки порогов – они крепятся на защёлках, которые лучше отщелкивать пластиковым съёмником, чтобы не повредить крепления.

Когда доступ к ковровому покрытию будет открыт, снимите фиксирующие клипсы и аккуратно освободите ковролин, начиная с задней части салона. При наличии шумоизоляции обратите внимание на её состояние – повреждённые участки лучше заменить при обратной сборке. Убедитесь, что проводка под ковром не повреждена, и при необходимости зафиксируйте кабели пластиковыми стяжками для предотвращения их смещения в будущем.

Демонтаж передних сидений и разъединение креплений

Открутите два передних болта крепления основания сиденья к полу кузова. Используется головка на 14 мм. После этого сдвиньте сиденье вперёд до упора, откройте доступ к задним болтам и аналогично их выверните.

Поднимите сиденье и аккуратно наклоните его назад, чтобы получить доступ к разъёмам проводки. В большинстве комплектаций под сиденьем расположены разъёмы подогрева, датчика присутствия пассажира и системы SRS. Нажмите фиксатор каждого разъёма и аккуратно отсоедините их.

Полностью извлеките сиденье из салона, удерживая его в вертикальном положении, чтобы не повредить пластиковые элементы обивки. Повторите процедуру для второго переднего сиденья.

Все болты рекомендуется пометить и хранить вместе с крепежом от соответствующего сиденья. В случае повторной установки используйте фиксатор резьбы и затягивайте крепления с усилием, указанным в мануале (примерно 40 Н·м).

Снятие заднего дивана и боковых панелей

Перед демонтажем заднего дивана необходимо полностью освободить багажное отделение и обеспечить свободный доступ к обоим боковым панелям. Сиденье заднего дивана состоит из двух частей: подушки и спинки. Они закреплены на отдельных кронштейнах и демонтируются поэтапно.

Сначала приподнимите передний край подушки дивана. Под ней расположены два винтовых фиксатора, крепящих элемент к полу. Отверните их при помощи торцового ключа на 12 мм. После этого подушка извлекается движением вверх и вперёд. Убедитесь, что проводка подогрева (если она предусмотрена) отсоединена от разъёма в районе центральной части сиденья.

Спинка заднего дивана закреплена болтами с каждой стороны. Для их отвинчивания используйте ключ с удлинителем. После снятия крепежа аккуратно потяните спинку вверх, освободив направляющие фиксаторы, и извлеките её через багажник.

Для демонтажа боковых панелей необходимо открутить пластиковые фиксаторы в верхней части панели, расположенные под резиновыми уплотнителями дверных проёмов. Затем отвинтите винты, скрытые под декоративными заглушками в районе креплений ремней безопасности. Ремни отсоединять необязательно – достаточно освободить панели из-под их направляющих.

Панели удерживаются на защёлках по периметру. Снятие выполняется путём аккуратного поддевания съёмником для обшивки. Работайте по направлению снизу вверх, чтобы не повредить крепёжные пистоны. При наличии штатной акустики отключите разъёмы динамиков перед окончательной разборкой.

Разборка центральной консоли и тоннеля пола

Перед началом работ убедитесь, что аккумулятор отключён, а рычаг переключения передач установлен в нейтральное положение (для АКПП – в «N»). Это обеспечит доступ к крепежам и исключит повреждение элементов управления.

Сначала снимите декоративные накладки с боков консоли. Для этого аккуратно подденьте их пластиковым съемником со стороны тоннеля. Крепление осуществляется пластиковыми фиксаторами – не применяйте чрезмерную силу, чтобы не сломать защёлки.

Открутите два самореза, расположенных по бокам передней части консоли (рядом с педальным узлом и у ног пассажира). Далее открутите два болта, находящихся под крышкой подстаканника или под пепельницей – в зависимости от комплектации. Крышка фиксируется защёлками, откройте её и аккуратно снимите вверх.

После демонтажа крепежа аккуратно потяните консоль вверх и назад. Следите за проводкой прикуривателя и управления подогревом сидений (если имеется). Отсоедините разъёмы, нажав на фиксатор каждой колодки.

Чтобы снять тоннель пола, открутите дополнительные болты, расположенные ближе к заднему ряду сидений, под заглушками. При необходимости снимите ручку стояночного тормоза – для этого выкрутите удерживающий болт сбоку основания и аккуратно сдвиньте кожух вверх.

После отключения всех элементов и снятия крепежей центральный тоннель вынимается целиком. При установке в обратной последовательности убедитесь в корректной укладке проводки и плотности посадки всех соединений.

Удаление потолочной обшивки и демонтаж светильников

Перед началом работ необходимо снять передние и задние стойки обшивки, а также боковые ручки потолка. Для этого с каждой ручки выкручиваются два винта под крестообразную отвертку, после чего она аккуратно извлекается из посадочного места. Пластиковые накладки стоек фиксируются клипсами – при демонтаже используйте пластиковый съемник, чтобы не повредить элементы.

Светильники в передней и центральной части потолка удерживаются на защелках. Сначала снимите рассеиватель, поддев его плоской отверткой с мягкой кромкой. Далее откручиваются винты крепления корпуса светильника и отсоединяются контактные разъемы. Обратите внимание: при снятии центрального светильника возможна фиксация дополнительным зацепом – не применяйте силу, проверьте наличие скрытого крепления.

Солнцезащитные козырьки крепятся двумя саморезами с каждой стороны. При их откручивании придерживайте корпус, чтобы не допустить повреждения обшивки. Центральный замок козырька фиксируется пластиковым клипсовым креплением, поддается легкому усилию при снятии.

После удаления всех навесных элементов потолочная обшивка удерживается исключительно за счёт бокового прижима. Начинайте демонтаж с задней части, осторожно ослабляя края. При возникновении сопротивления – проверьте, не остались ли неоткрученные крепления или защелки. Не сгибайте обшивку – материал склонен к деформации и может треснуть по изгибу.

Для извлечения потолка из салона рекомендуется полностью откинуть передние сиденья назад и аккуратно вывести обшивку через заднюю дверь или багажник. При повторной установке обеспечьте плотную посадку всех элементов, особенно в зоне крепления светильников и ручек.

Снятие дверных карт и отключение электропроводки

Для начала необходимо полностью опустить стекло двери, чтобы избежать повреждений при демонтаже карты. Снимите крышку ручки открывания двери, используя пластиковую лопатку или отвертку с защитой, чтобы не повредить пластик.

Открутите крепежные винты, расположенные под ручкой, в области подлокотника и по периметру двери. Обычно используются саморезы под крестовую отвертку или Torx.

После выкручивания всех креплений аккуратно подденьте карту с помощью пластикового шпателя по нижнему краю и бокам, чтобы освободить пластиковые клипсы. Работайте равномерно по периметру, чтобы избежать поломки креплений.

Открыв доступ к внутренней части двери, отсоедините электропроводку, идущую к кнопкам управления стеклоподъемниками, зеркалами и подсветкой. Разъемы имеют фиксаторы, их нужно аккуратно отжать и разъединить.

Если установлены динамики, отсоедините проводку питания, отметив полярность для последующей установки. При наличии шумоизоляции снимите или аккуратно отогните материал для удобства доступа.

Проверяйте разъемы на целостность и отсутствие загрязнений, при необходимости очистите контакты. После отключения электропроводки полностью снимите дверную карту, избегая чрезмерных усилий, чтобы не повредить пластик и проводку.

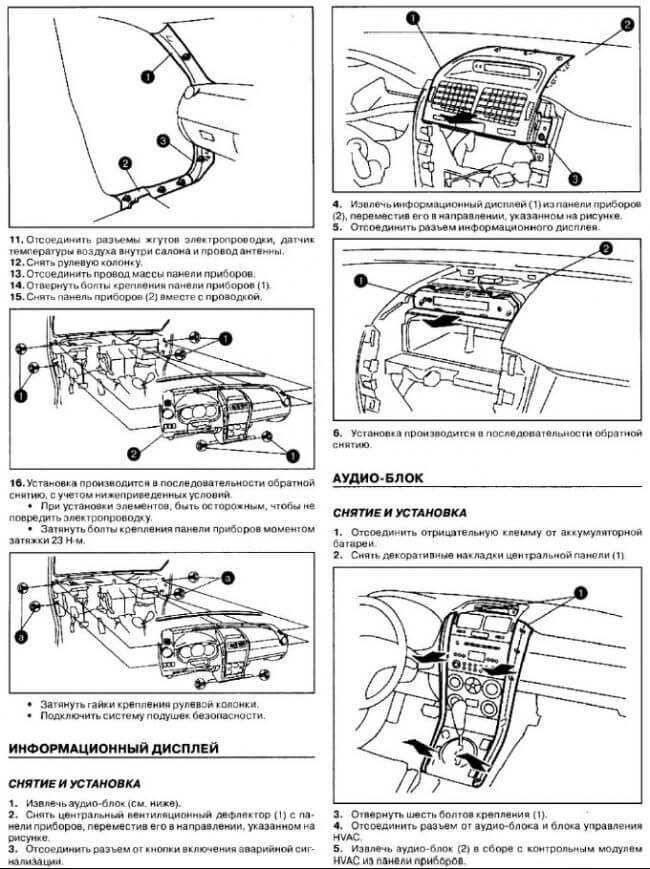

Извлечение панели приборов и демонтаж рулевой колонки

Для снятия панели приборов необходимо предварительно отключить аккумулятор, чтобы избежать короткого замыкания и срабатывания подушек безопасности.

1. Снимите декоративные накладки вокруг приборной панели, аккуратно поддев пластиковыми инструментами, чтобы не повредить крепления.
2. Открутите винты крепления панели приборов, расположенные под верхней и нижней частью панели, а также по бокам.
3. Отсоедините все электрические разъемы с обратной стороны панели приборов, особенно разъемы питания и подсветки.
4. Аккуратно извлеките панель приборов из посадочного места, следя за тем, чтобы не повредить провода и приборы.

Для демонтажа рулевой колонки выполните следующие действия:

1. Снимите крышки рулевой колонки, удерживаемые винтами и защелками.
2. Отсоедините электрические разъемы с подрулевых переключателей и сигнализации.
3. Отсоедините рулевое колесо от вала, предварительно зафиксировав руль и сняв гайку крепления.
4. Открутите крепления рулевой колонки к кузову автомобиля – обычно это несколько болтов с крестовым шлицем или головкой на 10 мм.
5. Аккуратно извлеките рулевую колонку, контролируя положение валов и не повреждая пыльники и уплотнители.

Обязательно проверяйте целостность всех соединений при разборке и помечайте места для обратной сборки. Рекомендуется хранить винты и мелкие детали в отдельной таре, чтобы избежать потерь.

Осмотр скрытых креплений и порядок обратной сборки элементов

Перед началом обратной сборки салона Suzuki Grand Vitara необходимо тщательно проверить состояние скрытых креплений, которые могут быть расположены за облицовками, под панелями и внутри ниш. Основные типы крепежа – пластиковые защелки, винты с различными головками, металлические клипсы и болты с резьбой.

• Осмотрите места креплений на наличие повреждений: трещин, изломов пластиковых элементов, деформаций металлических деталей.
• При обнаружении сломанных защелок рекомендуется заменить их на новые, чтобы избежать люфтов и ненадежной фиксации после сборки.
• Винты и болты перед установкой очистите от грязи и обработайте легким слоем смазки для предотвращения коррозии.
• Проверьте целостность резиновых уплотнителей и проставок, если они присутствуют в крепежных местах.

Порядок обратной сборки элементов салона следует строго соблюдать для обеспечения правильной посадки и функциональности:

1. Начинайте с установки крупных элементов – задних и передних сидений, после чего переходите к центральной консоли и панелям тоннеля пола.
2. Установите панели приборов и рулевую колонку, закрепив все винты и болты согласно заводской схеме затяжки.
3. Далее монтируйте дверные карты, подключая электропроводку с учетом правильного направления и фиксации разъемов.
4. Потолочная обшивка и светильники возвращаются на место в последнюю очередь, что облегчает доступ к остальным элементам и исключает повреждения.
5. После монтажа каждого элемента проверяйте фиксацию, отсутствие люфтов и корректность работы электрических компонентов.

Используйте только штатные крепежные элементы. Не применяйте чрезмерное усилие при защелкивании пластиковых деталей, чтобы избежать их повреждения. Для контроля качества сборки выполните тестовые функции (подсветка, регулировка сидений, работа стеклоподъемников) перед полной фиксацией обшивок.

Вопрос-ответ:

Какие инструменты понадобятся для разборки салона Suzuki Grand Vitara?

Для демонтажа салона обычно требуются наборы торцевых и рожковых ключей, отвертки с разными типами наконечников (крестовые и плоские), пластиковые лопатки для снятия обшивки, а также пассатижи и трещотка с удлинителем. Дополнительно стоит иметь подъемник или помощника для безопасного снятия тяжёлых элементов, таких как сиденья.

Как правильно отключить электрическую систему перед разборкой салона?

Перед началом работы нужно отключить отрицательную клемму аккумулятора, чтобы избежать коротких замыканий и срабатывания подушек безопасности. После отсоединения питания рекомендуется подождать минимум 10–15 минут, чтобы система полностью обесточилась. Это защитит от случайного срабатывания электронных компонентов при снятии панели или рулевой колонки.

В каком порядке лучше снимать элементы салона для минимизации повреждений?

Сначала снимают крупные панели и обшивку, начиная с дверных карт и потолочной обшивки, затем переходят к центральной консоли и панели приборов. После этого отсоединяют рулевую колонку и передние сиденья. Последним этапом удаляют ковровое покрытие и боковые панели. Такой порядок позволяет избежать перекрытия крепежей и снижает риск повреждений пластиковых элементов.

Какие скрытые крепления чаще всего вызывают сложности при разборке салона?

Чаще всего трудности возникают с защёлками и пластиковыми клипсами, расположенными под обшивкой дверей и в местах соединения панели приборов с центральной консолью. Многие крепежи хорошо спрятаны под резиновыми уплотнителями или декоративными накладками, которые нужно аккуратно снять, чтобы не сломать. Рекомендуется использовать специальные пластиковые лопатки для бережного отсоединения таких элементов.

Какие меры безопасности следует соблюдать при разборке сидений и рулевой колонки?

При снятии сидений важно полностью отсоединить все электрические разъемы, включая системы подогрева и подушек безопасности. Рулевую колонку снимают только после отключения аккумулятора и ожидания для разрядки систем. При демонтаже стоит следить за креплениями ремней безопасности и электрооборудования, чтобы избежать повреждений или травм. Работу лучше выполнять в паре для безопасного подъёма и установки тяжёлых компонентов.
