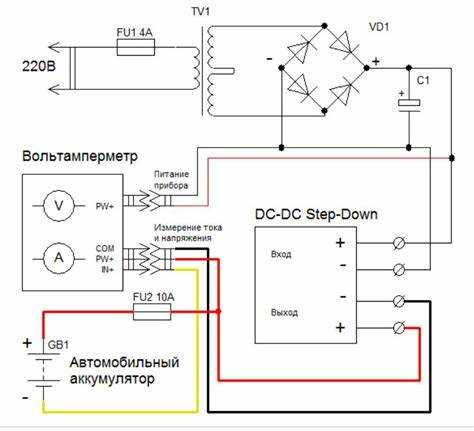

Как собрать станцию зарядки для автомобиля

Для организации полноценной зарядки электромобиля в домашних условиях требуется учесть технические параметры электросети, выбрать подходящее оборудование и обеспечить его безопасную установку. Основные элементы станции включают настенное зарядное устройство (Wallbox), кабель соответствующего сечения, УЗО типа B или EV, автомат защиты и коммутационный щит.

Перед началом монтажа важно проверить, доступна ли в доме сеть на 230 В (однофазная) или 400 В (трёхфазная). От этого зависит выбор мощности зарядного устройства. Для большинства легковых электромобилей достаточно мощности 7,4 кВт при 32 А (однофазная) или 11 кВт при 16 А (трёхфазная).

Проводка от электрощита до зарядной станции должна быть рассчитана на длительную токовую нагрузку. Например, для тока 32 А рекомендуется медный кабель сечением не менее 6 мм², проложенный в кабель-канале или трубе. Также обязательна установка автоматического выключателя и устройства защитного отключения (УЗО), соответствующих требованиям IEC 61851.

Установка зарядной станции требует герметичной установки на внешней стене или в гараже. Уровень защиты корпуса должен быть не ниже IP54 при уличной установке. Расположение должно обеспечивать прямой доступ к разъёму и возможность укладки кабеля без перегибов и натяжения.

Перед включением оборудования необходимо провести проверку сопротивления изоляции, заземления и корректности подключения фаз. Эти операции выполняются с помощью измерительных приборов и, как правило, доверяются квалифицированному электрику с допуском не ниже IV группы по электробезопасности.

Выбор типа зарядного устройства и его совместимость с автомобилем

При выборе зарядного устройства необходимо учитывать не только тип разъёма, но и технические характеристики, напрямую влияющие на скорость и безопасность зарядки. Прежде всего, важно определить, поддерживает ли автомобиль однофазную или трёхфазную зарядку. Большинство моделей европейского рынка оснащаются портом Type 2, который совместим с зарядными станциями переменного тока (AC) уровня Mode 3.

Для домашних условий оптимальным вариантом является зарядное устройство мощностью 7,4 кВт (однофазное) или 11–22 кВт (трёхфазное). При этом следует учитывать возможности электросети – подключение трёхфазного устройства требует наличия соответствующей проводки и согласования с сетевой организацией.

Ключевые параметры, на которые необходимо обратить внимание при подборе зарядного устройства:

• Совместимость разъёма (чаще всего Type 1 или Type 2 в зависимости от модели авто).
• Максимальный ток зарядки – должен соответствовать встроенному зарядному устройству автомобиля. Например, если бортовое ЗУ поддерживает 11 кВт, подключение к станции 22 кВт не даст преимущества.
• Наличие функции регулировки тока – важно для ограничения нагрузки на домашнюю сеть.
• Поддержка протоколов безопасности (например, IEC 61851) и управление по OCPP для возможности дистанционного контроля.

При наличии электромобиля с поддержкой быстрой зарядки постоянным током (DC), установка такой станции в домашних условиях обычно нецелесообразна из-за высокой стоимости и требований к питанию. Эти устройства рассчитаны на мощность от 50 кВт и выше, что превышает возможности стандартного частного подключения.

Оптимальный подход – ориентироваться на характеристики встроенного зарядного модуля автомобиля и возможности электропитания объекта. Выбор должен базироваться не на максимальной мощности, а на рациональном соотношении скорости зарядки, затрат и совместимости.

Определение мощности и расчет необходимой электрической нагрузки

Перед установкой домашней зарядной станции необходимо точно определить требуемую мощность, исходя из характеристик электромобиля и особенностей электросети. Основной параметр – максимальная мощность зарядного устройства, которую может принять бортовое зарядное устройство автомобиля. Например, если зарядное устройство автомобиля поддерживает зарядку до 11 кВт (3 фазы по 16 А), то станция должна обеспечивать такую же или меньшую мощность.

Для однофазной сети на 230 В и токе 16 А максимальная мощность составит 3,68 кВт. При использовании трёхфазной сети на 400 В с током 16 А – до 11 кВт. Учитывая эти значения, следует не только подобрать соответствующее зарядное оборудование, но и убедиться, что вводная линия дома и автоматика готовы к такой нагрузке.

Рассчитать нагрузку можно по формуле: P = √3 × U × I × cos(φ) для трёхфазной сети или P = U × I × cos(φ) для однофазной, где U – напряжение, I – ток, cos(φ) – коэффициент мощности (обычно 0,95 для зарядных устройств). Например, при трёхфазной зарядке 16 А: 1,73 × 400 В × 16 А × 0,95 ≈ 10,5 кВт.

К расчетной мощности зарядной станции необходимо добавить текущую нагрузку от бытовых приборов. Если дом уже использует 5–7 кВт, а планируется зарядка электромобиля на 11 кВт, суммарная нагрузка превысит 16 кВт. В этом случае потребуется увеличение выделенной мощности от поставщика электроэнергии или установка устройства динамического управления нагрузкой (load balancing).

Также следует учесть длительность зарядки. При мощности 3,6 кВт зарядка батареи ёмкостью 60 кВт·ч займёт около 17 часов, тогда как при 11 кВт – менее 6 часов. Это влияет на выбор мощности станции в зависимости от режима эксплуатации автомобиля.

Перед установкой рекомендуется провести замеры текущей потребляемой мощности и проконсультироваться с электриком для оценки возможности подключения станции без перегрузки сети. Подходящий автоматический выключатель, сечение кабеля, а также заземление должны быть рассчитаны исходя из итоговой мощности.

Проверка электросети дома и подготовка линии подключения

Перед установкой зарядной станции необходимо определить, выдержит ли существующая электросеть дополнительную нагрузку. Для этого проводится анализ общей мощности подключённых потребителей и сравнение с максимальной пропускной способностью вводного автомата. Если вводной автомат рассчитан, например, на 25 А при однофазной сети 230 В, то суммарная мощность всей нагрузки не должна превышать 5,7 кВт. При этом зарядное устройство мощностью 7,4 кВт уже потребует модернизации вводной линии.

Необходимо убедиться, что электросчётчик, автоматы и внутренние распределительные щиты соответствуют современным требованиям безопасности и способны работать с предполагаемой нагрузкой. Если оборудование старше 15 лет, рекомендуется заменить его на современные устройства с функцией УЗО и автоматическим отключением при перегрузке.

Для подключения зарядной станции следует выделить отдельную линию от щита, проложенную медным кабелем соответствующего сечения. Например, при токе до 32 А используется кабель сечением не менее 6 мм². Кабель прокладывается скрытым или открытым способом, с учётом пожарных и строительных норм, в гофре или кабель-канале. Подключение должно производиться только через отдельный автоматический выключатель и УЗО с током утечки не выше 30 мА.

Также важно проверить, есть ли возможность трёхфазного подключения – оно позволит использовать зарядные устройства мощностью до 22 кВт. В случае отсутствия трёхфазного ввода, необходимо подать запрос в электроснабжающую организацию на техническое присоединение с увеличением мощности и переходом на трёхфазную сеть.

Завершающим этапом подготовки является проверка сопротивления заземления. Оно должно быть не выше 4 Ом для нормальной работы защитных устройств. При необходимости контур заземления следует доработать – установить дополнительные заземляющие электроды и соединить их с ГЗШ медной полосой или кабелем.

Выбор места установки зарядной станции на участке или в гараже

Расположение зарядной станции должно обеспечивать минимальную длину кабеля от точки подключения к электросети до зарядного устройства. Это снижает падение напряжения и упрощает монтаж. Оптимально размещать станцию на расстоянии не более 5 метров от распределительного щита.

Для гаража приоритетным является размещение станции рядом с местом парковки автомобиля, с учётом длины штатного зарядного кабеля. Кабель не должен натягиваться или пересекать зоны прохода. На стене удобно крепить настенное зарядное устройство на высоте 1,2–1,5 метра от пола, с доступом к вентиляции и защитой от влаги (не ниже IP54).

На открытом участке станцию размещают под навесом или вблизи стены здания с возможностью крепления устройства. Обязательное условие – защита от атмосферных воздействий, включая прямое попадание осадков и УФ-излучение. Вариант с установкой на металлический столб должен учитывать заземление и устойчивость к ветровым нагрузкам.

Следует избегать мест, где возможен затоп или накопление снега. Зимой доступ к станции должен оставаться свободным для подключения. Желательно предусмотреть наружное освещение и защиту кабеля от механических повреждений, особенно если зарядка будет использоваться в тёмное время суток.

Если в доме есть несколько автомобилей, рекомендуется выбрать место, обеспечивающее доступ ко всем транспортным средствам без необходимости перемещать их. При этом нужно учитывать запас по мощности и возможность будущего расширения системы.

Требования к заземлению и защите от перегрузок

Заземление зарядной станции должно соответствовать ПУЭ (Правила устройства электроустановок), в частности главе 1.7. Для частного дома предпочтительно использовать систему TN-C-S или TT, при этом сопротивление заземляющего устройства не должно превышать 4 Ом при мощности зарядной станции до 22 кВт.

Контур заземления необходимо выполнять из стального оцинкованного прута сечением не менее 10 мм или полосы не тоньше 4 мм. Глубина залегания вертикальных заземлителей – от 2,5 м. Все соединения – сварные или болтовые с антикоррозийной защитой. Рекомендуется измерить сопротивление после монтажа и зафиксировать результат в акте.

Для защиты от перегрузок и короткого замыкания требуется установка автоматического выключателя соответствующего номинала. При однофазной станции (до 7,4 кВт) – автомат на 32 А. При трехфазной (до 22 кВт) – на 32 А в каждой фазе. Автомат должен быть с характеристикой «C» или «D» в зависимости от типа зарядного устройства и пусковых токов.

Устройство защитного отключения (УЗО) обязательно. Для зарядных станций переменного тока требуется УЗО типа А или B с номиналом не выше 30 мА. Тип B обязателен при наличии функции DC-утечки в зарядном модуле. Если она встроена, допустима установка УЗО типа А.

Все элементы защиты следует размещать в отдельном распределительном щите с IP-защитой не ниже IP54. Щит должен быть герметичным, иметь доступ для отключения питания и соответствовать категории по пожарной безопасности. Для визуального контроля целесообразна установка индикации напряжения и токовой нагрузки.

Порядок монтажа настенного или напольного зарядного блока

Перед началом монтажа необходимо убедиться в соответствии выбранного места требованиям производителя и техническим нормативам. При настенном варианте блок устанавливается на высоте 120–150 см от пола для удобства подключения кабеля.

1. Подготовка места установки:
   • Очистить поверхность стены или пола от загрязнений и обеспечить ровность.
   • Проверить наличие прочного основания, способного выдержать вес зарядного блока (обычно 5–10 кг).
2. Разметка и крепление:
   • С помощью шаблона или инструкций производителя нанести метки для сверления крепежных отверстий.
   • Просверлить отверстия, глубина и диаметр должны соответствовать крепежным элементам (обычно дюбеля 8–10 мм).
   • Закрепить блок на стене с помощью анкеров или шурупов, обеспечив надежную фиксацию без люфта.
3. Подключение электропитания:
   • Подвести кабель питания соответствующего сечения (от 4 мм² для токов до 32 А) к клеммам зарядного блока.
   • Подключить кабель к зажимам согласно маркировке: фаза (L), ноль (N), защитное заземление (PE).
   • Установить дополнительные устройства защиты: автоматический выключатель и УЗО с характеристиками согласно инструкции.
4. Настройка и тестирование:
   • Включить питание и проверить работоспособность индикаторов на блоке.
   • Провести тест подключения к автомобилю, убедившись в правильном запуске зарядного цикла.
   • Проверить отсутствие перегрева, посторонних звуков и устойчивость крепления.

Для напольного варианта следует предусмотреть устойчивую платформу или опору, исключающую контакт с влажной поверхностью и обеспечивающую вентиляцию блока. Все электрические соединения должны быть герметичными и защищены от механических повреждений.

Подключение зарядного устройства к электросети и ввод в эксплуатацию

Перед подключением зарядного устройства необходимо убедиться в соответствии параметров электросети требованиям устройства: напряжение 220/380 В, трехфазная линия при мощности свыше 7 кВт, наличие выделенного автоматического выключателя с номиналом на 10-32 А в зависимости от мощности зарядки.

Рекомендуется использовать медный кабель с сечением не менее 4 мм² для однофазного подключения и не менее 6 мм² для трехфазного. Кабель должен прокладываться в гофре или металлорукаве, защищая проводку от механических повреждений.

Подключение выполняется через специальный защитный автомат с характеристикой типа C, а также с обязательным установлением УЗО (устройство защитного отключения) с током срабатывания 30 мА для предотвращения токов утечки и повышения безопасности.

Перед началом подключения убедитесь в отключении напряжения на вводном автомате. Следуйте схеме подключения, указанной в технической документации зарядного устройства, уделяя особое внимание правильному распределению фаз и заземлению.

После подсоединения проводов рекомендуется проверить сопротивление изоляции с помощью мегаомметра – значение не должно быть ниже 1 МОм. При положительном результате можно перейти к включению питания.

Ввод в эксплуатацию начинается с тестового запуска устройства: включите питание и проверьте индикаторы состояния. Для зарядки электромобиля используйте сертифицированный кабель, совместимый с зарядным устройством и автомобилем.

Для обеспечения корректной работы контролируйте параметры сети – напряжение и ток не должны выходить за пределы, указанные в паспорте зарядного устройства. При обнаружении отклонений немедленно отключите питание и устраните неисправность.

Рекомендуется после подключения провести функциональное тестирование: подключить электромобиль, проверить процесс зарядки, оценить стабильность работы и отсутствие перегрева оборудования.

Обязательно соблюдайте требования местных электробезопасных норм и при необходимости привлекайте квалифицированного электрика для проверки и сдачи объекта в эксплуатацию.

Настройка режимов зарядки и проверка работы станции

Для начала необходимо определить тип зарядки: постоянный ток (DC) или переменный ток (AC). Большинство домашних станций работают с AC, обычно 3,7–22 кВт, что соответствует 16–32 А на фазу. Настройка начинается с выбора максимального тока зарядки, не превышающего номинал проводки и автомата.

Зарядные станции оснащаются встроенными контроллерами, позволяющими задать параметры: время начала зарядки, максимальную мощность, приоритет по времени суток (например, ночная тарификация электроэнергии). Настройка осуществляется через интерфейс на устройстве или мобильное приложение.

При настройке следует задать лимит мощности исходя из мощности домашней электросети, оставляя резерв для других нагрузок. Например, если общая нагрузка дома – 7 кВт, рекомендуется установить ограничение для зарядки в 4-5 кВт.

После задания параметров запускается тестовый цикл. Важно проверить следующие показатели:

Если оборудование поддерживает балансировку нагрузки, активируйте соответствующий режим для предотвращения перегрузок в пиковые часы. Рекомендуется проводить проверку работы станции в разные часы, учитывая изменение параметров сети.

Регулярная проверка логов зарядного устройства поможет выявить неполадки и сохранить эффективность работы. При возникновении ошибок рекомендуется обратиться к руководству пользователя или технической поддержке производителя.

Вопрос-ответ:

Какие требования к электросети нужно учитывать перед установкой домашней зарядной станции для электромобиля?

Перед монтажом зарядной станции необходимо проверить параметры домашней электросети: напряжение должно соответствовать номиналу зарядного устройства (обычно 220-240 В или 380 В для трёхфазных систем). Важно убедиться в наличии отдельной линии с защитным автоматом подходящего номинала, соответствующей мощности станции. Также требуется проверить состояние проводки и заземления — они должны выдерживать заявленную нагрузку и обеспечивать безопасность эксплуатации. Без таких подготовительных мер велика вероятность перегрузок и выхода из строя оборудования.

Какие способы монтажа зарядного блока наиболее удобны для домашнего использования?

Чаще всего зарядные станции устанавливают на стену в гараже или на внешней стене дома. Настенный монтаж экономит пространство и обеспечивает удобный доступ к кабелю. Для загородных участков иногда используют напольные стойки, которые устанавливаются неподалёку от парковочного места. Важно выбрать место с защитой от прямых атмосферных воздействий, особенно если устройство не имеет высокой степени защиты по IP. Фиксация должна быть прочной, чтобы исключить вибрации и случайное повреждение.

Как правильно выбрать мощность зарядной станции для личного электромобиля?

Выбор мощности зависит от нескольких факторов: технических характеристик автомобиля, возможностей домашней электросети и желаемого времени зарядки. Большинство современных электромобилей поддерживают зарядку от 3,7 до 22 кВт. Если сеть ограничена, имеет смысл выбрать устройство с мощностью 3,7–7,4 кВт для стабильной работы без риска перегрузки. Для быстрого восстановления запаса хода выбирают модели с мощностью 11 или 22 кВт, но тогда потребуется трёхфазная сеть и соответствующая проводка. Рекомендуется согласовать выбор с электриком и изучить паспортные данные авто.

Какие функции защиты должна иметь домашняя зарядная станция?

Безопасность при эксплуатации гарантируют несколько видов защит: автоматический выключатель, который отключит питание при перегрузке или коротком замыкании; устройство защитного отключения (УЗО), срабатывающее при утечках тока; защита от перенапряжения, чтобы уберечь электронику от скачков напряжения в сети. Некоторые модели оснащены температурным контролем для предотвращения перегрева. Дополнительно рекомендуют установить заземление и использовать кабели с надлежащим сечением. Такой комплекс защит уменьшит риск пожара и повреждений оборудования.

Какие этапы тестирования и настройки следует провести после установки зарядной станции?

После монтажа проверяют правильность подключения к электросети — все фазы, ноль и земля должны быть подсоединены корректно. Затем включают устройство и проверяют индикацию работы. Следующий шаг — тестирование разных режимов зарядки, если таковые предусмотрены: например, по времени или по мощности. Проверяют устойчивость соединения с автомобилем, отсутствие перегрева и посторонних шумов. Важно провести пробную зарядку на минимальной мощности, чтобы убедиться в корректной работе защит и контроллера. Результаты фиксируют для дальнейшего контроля.

Какие основные этапы нужно пройти для самостоятельной сборки зарядной станции для электромобиля дома?

Сборка домашней зарядной станции включает несколько ключевых шагов. Сначала необходимо проверить состояние домашней электросети и определить её способность выдержать дополнительную нагрузку. Затем следует выбрать подходящее зарядное устройство с учетом мощности и совместимости с вашим электромобилем. После этого нужно подобрать место установки, обеспечивающее удобный доступ и безопасность. На следующем этапе проводится монтаж оборудования, включая подключение к электросети и установку защитных устройств, таких как автоматические выключатели и УЗО. Завершающий этап — настройка режимов зарядки и тестирование работы станции для исключения неисправностей.
