Люфт редуктора на ВАЗ 2107 напрямую влияет на поведение автомобиля при разгоне и торможении, а также способствует ускоренному износу трансмиссионных элементов. Типичные признаки проблемы: характерные удары при смене направления движения, задержка отклика при нажатии на педаль газа и неустойчивое поведение на малых скоростях.
Чаще всего источником люфта является износ подшипников полуосей, главной пары или слабая затяжка крепежных элементов. Неисправности также могут возникать из-за увеличенных зазоров между сателлитами и корпусом дифференциала. Определение точного источника требует пошаговой диагностики – начиная с визуального осмотра и заканчивая демонтажем редуктора с замером зазоров.
При устранении люфта рекомендуется обращать внимание на момент затяжки хвостовика ведущей шестерни – он должен соответствовать заводским нормам (в среднем 8–16 Н·м при наличии предварительного натяга). Замену подшипников необходимо выполнять парно, с обязательной регулировкой бокового зазора главной пары – допустимый диапазон составляет 0,08–0,13 мм.
Игнорирование люфта приводит не только к ухудшению динамики, но и к поломке корпуса редуктора или износу зубьев шестерен. Поэтому своевременное выявление и устранение даже незначительного люфта критически важно для поддержания надежности трансмиссии на ВАЗ 2107.
Диагностика источника люфта в редукторе
Первичная проверка начинается с оценки зазора между хвостовиком ведущей шестерни и фланцем карданного вала. При заблокированных колесах и зафиксированном кардане необходимо покачать фланец рукой. Допустимый свободный ход не должен превышать 1–2 мм. Более значительное отклонение указывает на износ подшипников хвостовика или слабую затяжку гайки фланца.
Следующим шагом проводится осмотр главной пары. Для этого требуется снять крышку редуктора и оценить боковой зазор между ведущей и ведомой шестернями с помощью индикатора часового типа. Оптимальное значение – 0,1–0,15 мм. Превышение указывает на износ регулировочных шайб, посадочных мест или самих зубьев шестерен.
Обязательной является проверка состояния подшипников дифференциала. При наличии люфта в месте посадки корпуса дифференциала в картере редуктора, обнаруживаются признаки выработки или ослабления натяга регулировочных гаек. Люфт более 0,1 мм требует немедленной регулировки или замены поврежденных деталей.
Дополнительно стоит проверить шлицевое соединение полуосей и сателлитов. Люфт, возникающий при вращении колес в разные стороны при неподвижном кардане, свидетельствует об износе шлицов или оси сателлитов. Если при этом слышны щелчки – вероятна трещина или разрушение одной из шестерен дифференциала.
Завершающая диагностика проводится на установленном автомобиле. При резком изменении направления движения (вперёд/назад) в редукторе не должно быть задержек или металлического удара. Их наличие – показатель чрезмерного зазора в главной паре или ослабленного крепления фланца. Для точной оценки необходим разбор и дефектовка всех сопряжений.
Проверка состояния фланца ведущей шестерни
Порядок проверки состояния фланца:
- Отключить карданный вал от фланца, предварительно отметив положение крепежа для последующей установки в том же положении.
- Проверить наличие осевого и радиального люфта фланца. Для этого потяните его руками вверх-вниз и вперед-назад. Допустимое значение радиального люфта не должно превышать 0,1 мм.
- Осмотреть шлицевое соединение фланца и хвостовика. При наличии износа, задиров или люфта рекомендуется заменить фланец и проверить состояние хвостовика.
- Проверить герметичность сальника ведущей шестерни. Следы масла на корпусе или на поверхности фланца указывают на необходимость его замены.
- Контролировать момент затяжки гайки фланца. Он должен составлять 140–160 Н·м. При недостаточной затяжке возможен самопроизвольный люфт и повышенный износ конической пары.
Если при проверке обнаружены люфты, трещины на фланце или следы деформации, компонент подлежит безусловной замене. Повторная установка изношенного фланца приведёт к ускоренному износу главной пары и разрушению подшипников хвостовика.

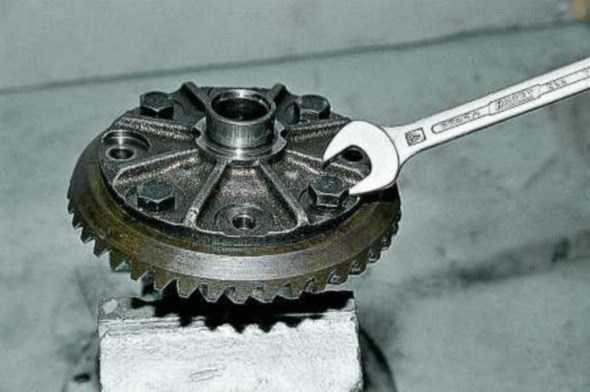

Измерение зазора между шестернями главной пары
Для точной диагностики люфта в редукторе необходимо измерить боковой зазор между ведущей и ведомой шестернями главной пары. Этот параметр влияет на шум, износ зубьев и ресурс всего агрегата. Оптимальный боковой зазор для редуктора ВАЗ 2107 составляет 0,08–0,13 мм.
Измерение проводится с помощью индикаторного измерителя часового типа, закреплённого на корпусе редуктора. Вал необходимо зафиксировать, исключив его проворачивание, после чего вращают ведомую шестерню в обе стороны до упора. Разница между крайними значениями стрелки прибора соответствует величине зазора.
Если зазор превышает допустимые пределы, необходимо произвести регулировку с помощью боковых регулировочных гаек на подшипниках полуосей. Поворот гайки по часовой стрелке уменьшает зазор, против – увеличивает. Регулировку выполняют с минимальным шагом, проверяя зазор после каждого изменения.
Недопустимо устанавливать зазор «на глаз» или без фиксации показаний. Слишком малый зазор приведёт к перегреву и повышенному износу, слишком большой – к ударам зубьев и шуму. Перед регулировкой необходимо удостовериться в отсутствии износа посадочных мест подшипников и самих шестерён.

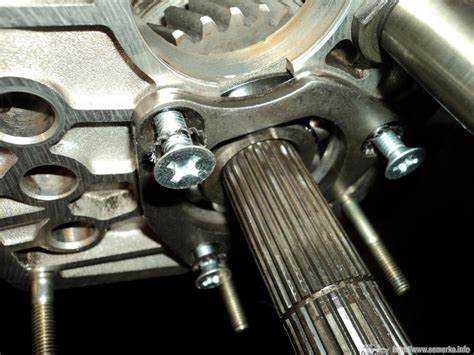

Настройка преднатяга подшипников редуктора
Правильная настройка преднатяга подшипников редуктора ВАЗ 2107 напрямую влияет на срок службы главной пары и отсутствие люфта. Работы выполняются при снятом редукторе, с использованием динамометрического ключа и безынерционного динамометрического ключа (или пружинного динамометра) с диапазоном до 10 Н·м.
Первым этапом проводится установка ведущей шестерни с новым или исправным комплектом конических роликовых подшипников. Поджим осуществляется за счёт регулировочной распорной втулки и усилия затяжки фланца. При корректной затяжке момент вращения вала должен составлять 1,0–1,8 Н·м для новых подшипников и 0,8–1,5 Н·м для приработанных. Измерение выполняется при отсутствии смазки, чтобы исключить влияние вязкости масла на показания.
Если момент ниже требуемого, необходимо заменить распорную втулку и повторить затяжку. При превышении момента выше допустимого – втулку следует заменить, так как она необратимо деформируется при превышении усилия. Подпиливание втулки недопустимо.
После установки ведомой шестерни необходимо отрегулировать боковой зазор и одновременно задать преднатяг для подшипников чашек. Для этого используются регулировочные гайки, расположенные по бокам корпуса. Подшипники затягиваются до исчезновения люфта, затем чашки подшипников дожимаются с учётом необходимого момента сопротивления вращению. Целевой момент при сборке – 0,2–0,4 Н·м при вращении вала за фланец.
Важно после окончательной сборки повторно проконтролировать момент вращения, убедиться в отсутствии заеданий и равномерности сопротивления по всей окружности. Избыточный преднатяг приведёт к перегреву и разрушению подшипников, а недостаточный – к люфту и нестабильной работе редуктора.
Замена изношенных сателлитов и оси дифференциала
Износ сателлитов и их оси приводит к увеличению люфта в дифференциале редуктора, что выражается в стуках при переключении передач и при резком изменении направления движения. На ВАЗ 2107 это одна из распространённых причин нестабильной работы заднего моста.
Для замены потребуется демонтировать редуктор и извлечь дифференциал. Корпус разбирается после снятия стопорных колец полуосей. При разборке важно зафиксировать расположение шестерён и сателлитов, чтобы не перепутать их при сборке. Ось сателлитов может иметь характерные следы износа – выработку, овальность или задиры. Сателлиты при этом часто имеют сколы по зубьям или люфт относительно оси.
Новые сателлиты и ось подбираются строго по каталожному номеру. Рекомендуется использовать оригинальные или проверенные аналоги с термообработкой. Диаметр оси должен соответствовать посадочному отверстию в корпусе дифференциала без зазоров. Установка оси с натягом приведёт к заеданиям, а с зазором – к новому люфту.
Сборку необходимо проводить в паре с проверкой зацепления шестерён. После установки новых деталей проверяется осевое перемещение сателлитов – оно не должно превышать 0,15 мм. При превышении зазора рекомендуется установить регулировочные шайбы. Смазка наносится графитовая или трансмиссионная, согласно спецификации редуктора.
После сборки дифференциала и установки редуктора обратно на автомобиль, обязательно проверяется отсутствие люфта вручную на вывешенных колёсах. При правильной установке и подборе компонентов люфт полностью устраняется.

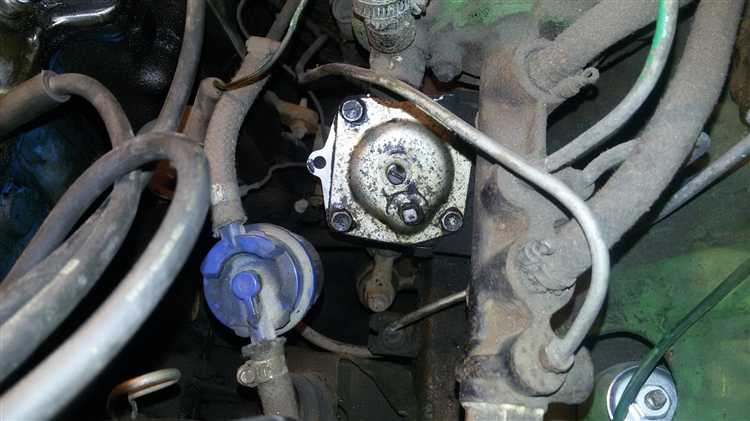

Регулировка зацепления главной пары с помощью регулировочных шайб
Для правильной работы редуктора ВАЗ 2107 важно установить корректный зазор между шестерней ведущей и ведомой, что достигается подбором регулировочных шайб. Неправильное зацепление ведёт к быстрому износу и люфту.
- Снимите крышку редуктора и обеспечьте доступ к главной паре.
- Удалите ось сателлитов и ведомую шестерню, чтобы проверить состояние зубьев и подшипников.
- С помощью набора регулировочных шайб подберите толщину шайб, обеспечивающую смещение ведомой шестерни в требуемом направлении.
- Рекомендуемый зазор между венцом ведомой шестерни и ведущей шестерней составляет 0,1–0,15 мм по поверхности зацепления.
- Устанавливайте шайбы постепенно, измеряя смещение и контролируя плотность зацепления с помощью красящего состава (например, пасты «Prussian blue» или аналогов).
- После установки шайб зафиксируйте ось сателлитов и проверьте легкость вращения ведомой шестерни – вращение должно быть свободным, без заеданий и перекосов.
- Проверьте наличие люфта и качество зацепления путем вращения ведущей шестерни и визуального контроля пятна контакта зубьев.
- При необходимости повторите подбор толщины шайб, корректируя зазор до оптимального значения.
- После успешной регулировки нанесите герметик на крышку редуктора и установите её на место.
Точная регулировка зацепления главной пары с помощью регулировочных шайб обеспечивает долговечность редуктора и исключает повышенный шум и люфт.

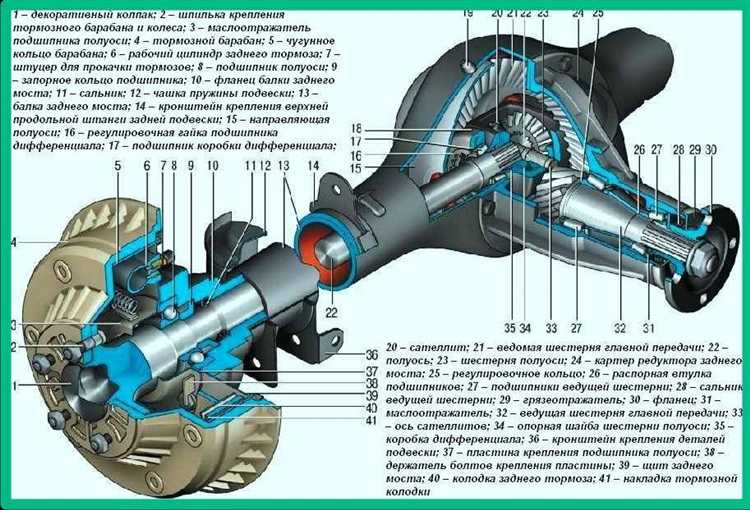

Контрольный сбор и проверка на наличие остаточного люфта
После выполнения регулировок и замены изношенных деталей необходимо выполнить контрольный сбор редуктора. Все элементы должны быть установлены с соблюдением технических зазоров, а крепежные элементы – затянуты с моментом, указанным в заводской документации (обычно 25-30 Н·м для крышки редуктора).
Для проверки остаточного люфта вручную вращайте ведущую шестерню и одновременно пытайтесь сдвинуть ведомую шестерню в осевом и радиальном направлениях. Любое ощутимое перемещение указывает на недостаточную регулировку или износ деталей.
Используйте щуп толщиной 0,05 мм для измерения зазора между зубьями главной пары. Допустимый зазор не должен превышать 0,1 мм. Если щуп свободно проходит между зубьями, требуется повторная регулировка преднатяга подшипников или замена регулировочных шайб.
После сборки редуктора установите его на автомобиль и проведите дорожные испытания на холостом ходу и в движении. Отсутствие посторонних шумов и вибраций при переключениях передач подтверждает устранение люфта.
Вопрос-ответ:
Как определить, что люфт редуктора ВАЗ 2107 превышает допустимые нормы?
Люфт редуктора можно определить визуально и на ощупь. При поднятом автомобиле нужно вручную покачивать ведущую шестерню редуктора в осевом и радиальном направлениях. Если наблюдается заметное движение, больше 0,1-0,15 мм, это говорит о наличии избыточного люфта. Также при движении автомобиля можно услышать стук или почувствовать вибрации, что тоже свидетельствует о неисправностях в узле.
Какие основные причины появления люфта в редукторе на ВАЗ 2107?
Люфт возникает из-за износа подшипников, осей сателлитов, а также из-за неправильной регулировки главной пары. Часто люфт появляется из-за ослабления крепежных элементов или деформации шестерен, вызванной длительной эксплуатацией без своевременного обслуживания. Нередко причиной становится недостаток смазки или использование некачественного масла.
Можно ли устранить люфт редуктора самостоятельно без замены деталей?
В ряде случаев устранить люфт возможно путем регулировки зацепления главной пары и натяга подшипников. Для этого применяются специальные регулировочные шайбы, позволяющие корректировать положение шестерен и уменьшать свободный ход. Однако при значительном износе деталей или повреждениях потребуется их замена, так как регулировка не всегда эффективна.
Как правильно проводить регулировку преднатяга подшипников редуктора?
Для регулировки необходимо снять редуктор и использовать набор регулировочных шайб, чтобы установить оптимальный зазор. Процесс начинается с установки минимального натяга, после чего проверяется вращение вала — оно должно быть плавным без заеданий и шума. Затем постепенно увеличивают натяг, контролируя осевой люфт. Величина преднатяга обычно составляет 0,02-0,05 мм, слишком большой натяг ведет к быстрому износу подшипников.
Как часто нужно проводить профилактическую проверку редуктора на ВАЗ 2107, чтобы избежать появления люфта?
Профилактическая проверка редуктора рекомендуется каждые 30-40 тысяч километров пробега. Важно контролировать уровень и состояние масла, а также при возможности проверять люфт и износ подшипников. Регулярное обслуживание продлевает срок службы деталей и снижает риск возникновения неисправностей, в том числе люфта.
