Для выпаивания микросхемы с платы феном важно использовать правильную технику и соблюдать ряд ключевых шагов, чтобы не повредить ни саму микросхему, ни плату. Главная задача – аккуратно нагреть контакты, чтобы расплавить припой, и обеспечить легкое извлечение компонента. Эта процедура требует аккуратности, внимания к деталям и подходящих инструментов.
Первый этап – подготовка рабочего места. Убедитесь, что у вас есть фен с регулируемой температурой, а также пинцет с антистатическим покрытием. Температура фена должна быть установлена в пределах 350–400 градусов Цельсия, чтобы предотвратить перегрев компонентов и платы.
Второй этап – обработка микросхемы. Перед нагревом важно очистить поверхность микросхемы от грязи и пыли. Затем, с помощью фена, равномерно прогрейте область вокруг припоя. Используйте фен с насадкой, чтобы избежать перегрева соседних компонентов. Нагревание должно длиться 3–5 минут, в зависимости от размера микросхемы.
Третий этап – извлечение микросхемы. Когда припой расплавится, используйте пинцет, чтобы аккуратно снять микросхему с платы. Важно не применять чрезмерное усилие, чтобы не повредить дорожки и не нарушить структуру платы. После снятия компонента можно удалить остатки припоя с помощью оплетки или вакуумного паяльника.
Обратите внимание, что слишком долгое нагревание может привести к повреждению платы или компонентам, особенно при работе с платами, покрытыми защитными слоями. Важно строго контролировать время нагрева и избегать перегрева элементов.
Подготовка рабочего места и инструментов для выпайки микросхемы феном
Для безопасной и эффективной выпайки микросхемы феном важно правильно подготовить рабочее место и собрать необходимые инструменты.
Во-первых, выберите чистое и хорошо освещённое место. Рабочая поверхность должна быть ровной, без пыли и мусора. Используйте антистатический коврик для защиты от повреждений компонентов и предотвращения статического разряда.
- Инструменты, которые понадобятся:
- Фен с регулируемой температурой и насадкой для точечного обдува.
- Антистатический браслет для предотвращения повреждений от статического электричества.
- Пинцет с тонкими концами для точной работы с компонентами.
- Паяльная паста или флюс для улучшения теплопередачи и защиты от окисления.
- Термометры для контроля температуры в процессе выпайки.
- Чистая кисточка для удаления остатков флюса.
- Вакуумный паяльник или насос для удаления припоя, если необходимо.
Особое внимание следует уделить настройке фена. Оптимальная температура для выпайки микросхем обычно составляет от 300°C до 350°C, но зависит от типа припоя и размеров микросхемы. Настройте фен так, чтобы поток воздуха был направлен непосредственно на микросхему, избегая попадания на соседние компоненты.
Также подготовьте место для временного размещения выпаянной микросхемы, чтобы избежать её повреждения. Используйте антистатические контейнеры или подложки.
Весь процесс должен быть организован с максимальной аккуратностью. Протестируйте все инструменты перед работой, чтобы исключить возможные неисправности.
Выбор правильного фена и насадки для безопасной выпайки микросхемы
Следующий важный элемент – насадка. Использование насадки с точным распределением потока горячего воздуха критично для точности работы. Для мелких микросхем лучше выбирать насадки диаметром 3-5 мм. Это позволяет сфокусировать поток на нужной области, минимизируя воздействие на соседние компоненты.
Для большего контроля температуры стоит выбрать фен с регулируемой температурой. Рекомендуемая температура для выпайки большинства микросхем – от 300 до 350°C. Однако, при работе с компонентами чувствительными к теплу, такими как компоненты с пластиковыми корпусами, лучше снизить температуру до 270-280°C.
Также важно наличие функции стабилизации температуры, чтобы предотвратить колебания температуры во время работы. Модели с функцией автоматического контроля температуры позволяют поддерживать стабильные условия, что значительно снижает риск повреждения как микросхемы, так и самой платы.
В итоге правильный выбор фена и насадки позволяет не только повысить эффективность выпайки, но и гарантировать безопасность всех компонентов на плате.
Оценка состояния платы и микросхемы перед началом работы
Перед выпайкой важно тщательно осмотреть плату и микросхему. Обратите внимание на возможные повреждения дорожек и компонентов. Даже незначительные дефекты могут повлиять на результат работы.
Первым шагом является проверка целостности платы. Используйте увеличительное стекло или лупу для выявления трещин, обугленных участков или других видимых повреждений. Если есть следы перегрева или короткого замыкания, процесс выпайки нужно откладывать, чтобы избежать дальнейших повреждений.
Обратите внимание на состояние припоя. Если припой имеет признаки коррозии или загрязнения, его стоит удалить до начала работы. Для этого можно использовать специальный флюс или механический метод с использованием паяльной ваты.
Если на плате есть много компонентов, расположенных близко друг к другу, следует оценить, насколько удобно будет работать с феном в этих условиях. Возможно, потребуется использовать специальные насадки для уменьшения зоны обогрева.
Также не забудьте о проверке схемы электрического подключения. Если в процессе работы возникнут сомнения по поводу правильности подключения компонентов, лучше заранее проконсультироваться с документацией или специалистами.
Настройка температуры и воздушного потока фена для работы с микросхемой
При выпайке микросхемы с платы феном важно правильно настроить температуру и воздушный поток, чтобы минимизировать риск повреждения компонентов. Рекомендуемая температура для работы с микросхемами составляет от 300°C до 350°C. Эта температура достаточна для плавления припоя, но не приводит к перегреву самой микросхемы или платы.
Воздушный поток следует настроить на среднюю мощность. Слишком сильный поток может вызвать перемещение мелких компонентов, а слишком слабый – недостаточное прогревание припоя. Оптимальная скорость воздушного потока зависит от фена, но в среднем это 3-4 из 6 возможных уровней мощности на большинстве моделей.
Важным моментом является использование соответствующей насадки. Насадка с узким выходом воздуха позволяет сосредоточить поток на нужной области, снижая влияние на соседние компоненты. Насадки с широкой поверхностью подойдут для более крупных микросхем или для работы с несколькими компонентами одновременно.
Перед началом работы рекомендуется провести тестовую прогревку на ненужной детали, чтобы проверить стабильность температуры и потока. Также полезно использовать термопару или термометр для контроля температуры поверхности платы во время работы.
Техника нагрева микросхемы с учётом материала платы и компонентов
При выпайке микросхемы феном важно учитывать не только параметры самого устройства, но и характеристики платы, на которой она расположена. Платы могут быть изготовлены из различных материалов, включая текстолит, FR4, алюминиевые и другие композитные материалы. Каждый из них имеет свою теплопроводность и способности к деформации под воздействием высоких температур.
Основное правило – обеспечить равномерный прогрев компонента без перегрева соседних элементов. Нагрев должен начинаться с малого расстояния от микросхемы, чтобы избежать перегрева и повреждения чувствительных компонентов. Если плата сделана из текстолита или FR4, используйте температуру воздуха феном около 250-300°C. Для плат с более устойчивыми материалами, такими как алюминий или керамика, температура может быть немного выше.
Важным аспектом является тип компонентов, расположенных рядом с микросхемой. Пассивные компоненты (резисторы, конденсаторы) могут выдерживать более высокие температуры, чем активные элементы, например, интегральные схемы. Поэтому при нагреве лучше избегать прямого контакта потока воздуха с ними. Если компоненты чувствительные к температуре расположены рядом с микросхемой, используйте экраны или защитные накладки, чтобы предотвратить их перегрев.
Температурный режим следует подбирать с учётом толщины и типа покрытия платы. Платы с несколькими слоями требуют более длительного прогрева, чтобы тепло достигло нижнего слоя. Для многослойных плат температура должна быть стабильной и равномерной, а время прогрева – больше, чтобы избежать перегрева только одного слоя.
Процесс нагрева должен быть постепенным, начиная с низкой температуры и увеличивая её по мере того, как компоненты достигают нужной температуры для пайки. Обычно для качественного отпаивания достаточно поддерживать температуру 250-280°C в течение 30-60 секунд. Важно также учесть, что при слишком высоких температурах возможны деформации платы или плавление элементов, если нагрев слишком интенсивен.
Как избежать перегрева и повреждения окружающих компонентов при выпайке
При выпайке микросхемы с платы феном важно обеспечить защиту соседних компонентов от перегрева. Это позволит избежать повреждений, которые могут привести к неисправности устройства.
- Использование термопар и пирометров: Для точного контроля температуры рекомендуется использовать термопары, которые помогут отслеживать температуру вблизи компонентов. Также полезно использовать пирометры для мониторинга температуры поверхности платы.
- Регулировка температуры фена: Установите фен на оптимальную температуру, обычно около 350°C, и избегайте превышения этой температуры. Применение более высоких температур может привести к перегреву соседних компонентов.
- Правильное использование воздуховодов: Направьте поток горячего воздуха непосредственно на область микросхемы, минимизируя его воздействие на соседние элементы. Применение специальных насадок фена с узким отверстием поможет ограничить область нагрева.
- Теплоизоляция компонентов: Для защиты чувствительных компонентов используйте теплоизоляционные материалы, такие как алюминиевые фольги или термостойкие коврики. Это поможет предотвратить попадание горячего воздуха на соседние элементы.
- Равномерное распределение тепла: Важно нагревать плату равномерно, чтобы избежать точечного перегрева. Для этого используйте фен с функцией регулировки воздушного потока, что позволит равномерно прогреть область вокруг микросхемы.
- Охлаждение после выпайки: После того как микросхема будет выпаяна, дайте плате остыть до комнатной температуры. Это поможет избежать термических повреждений, которые могут возникнуть при резком охлаждении.
Внимательное следование этим рекомендациям позволит значительно снизить риск повреждения платы и соседних компонентов при выпайке микросхемы феном.
Удаление микросхемы с платы: безопасные методы извлечения
Перед началом выпайки необходимо тщательно оценить состояние платы, чтобы избежать ненужных повреждений. Осмотрите места соединений, особенно участки с сильно нагретыми компонентами. Определите, насколько они подвержены перегреву. Если плата имеет чувствительные элементы, такие как конденсаторы, их следует защитить от перегрева, используя теплоизолирующие материалы.
Для процесса выпайки выберите фен с регулируемой температурой. Температура воздуха должна быть настроена в пределах 350°C – 400°C, в зависимости от типа припоя. Для компонентов, которые требуют более мягкого нагрева, можно использовать низкую температуру, чтобы избежать их повреждения.
Процесс выпайки начинается с плавного прогрева микросхемы. Держите фен на расстоянии 2-3 см от поверхности компонента и перемещайте поток воздуха в течение 30-60 секунд, пока припой не начнёт плавиться. После того как припой расплавится, аккуратно извлеките микросхему с помощью пинцета. Это нужно делать быстро, чтобы предотвратить перегрев других компонентов.
Важно помнить, что при работе с флюсом необходимо следить за его качеством. Выбирайте флюс, который обеспечивает хорошую адгезию и минимизирует риск оставления остатков на поверхности платы. Оставшийся флюс можно удалить с помощью изопропилового спирта после завершения работы.
После удаления микросхемы важно очистить место её установки, удалив остатки припоя. Для этого используйте отводчики для припоя, которые помогут без повреждений убрать лишний металл с платы.
Для дополнительной безопасности рекомендуется использовать специальные защиты от перегрева, такие как термостойкие коврики и изоляторы для компонентов, которые остаются на плате после выпайки.

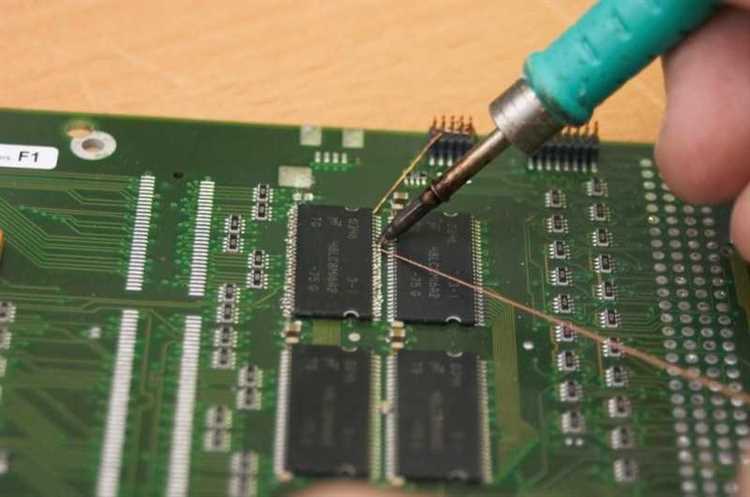

Чистка и проверка платы после выпайки для дальнейшей работы
После завершения выпайки микросхемы с платы необходимо тщательно проверить состояние компонентов и подготовить поверхность для следующих операций. Важно удалить остатки припоя, загрязнения и проверить качество пайки.
Для чистки платы рекомендуется использовать изопропиловый спирт и мягкую кисточку или ткань. Спирт эффективно удаляет остатки припоя и загрязнения без повреждения платы. Необходимо аккуратно пройтись по участкам, где могли остаться следы припоя, и тщательно очистить места вокруг контактных площадок.
После того как плата очищена, стоит проверить состояние контактных площадок. Они должны быть ровными и не иметь повреждений, таких как царапины или вмятины. Если есть повреждения, используйте тонкий паяльник с минимальной температурой для выравнивания поверхности.
Особое внимание стоит уделить проверке целостности соединений между проводниками. Используйте увеличительное стекло или микроскоп для осмотра плат. Если на месте выпаянной микросхемы остались следы флюса или припоя, их нужно удалить, чтобы предотвратить короткие замыкания в будущем.
Для проверки платы на наличие скрытых дефектов можно использовать мультиметр, проверяя сопротивление между контактами и соседними проводниками. Это поможет выявить возможные проблемы с проводниками или повреждения в схемах.
После завершения всех проверок и чистки, плата готова к дальнейшему использованию или установке новой микросхемы.
Вопрос-ответ:
Какие инструменты мне понадобятся для выпайки микросхемы феном?
Для выпайки микросхемы феном нужно подготовить несколько важных инструментов: фен с регулируемой температурой и воздушным потоком, плоскую насадку, пинцет, антистатический коврик, припой, и флюс. Также полезным будет термостойкий коврик или подставка для микросхемы, чтобы избежать повреждений от перегрева.
Как правильно настроить фен для выпайки микросхемы?
Для большинства микросхем рекомендуется установить температуру фена на 350-400°C. Воздушный поток должен быть умеренным, чтобы не повредить плату. При использовании фена с регулируемой температурой и потоком воздуха важно следить за расстоянием между насадкой и микросхемой – оно должно быть не менее 5-10 см, чтобы предотвратить перегрев.
Как избежать перегрева платы и компонентов при выпайке?
Чтобы избежать перегрева, важно контролировать время воздействия горячего воздуха на микросхему. Лучше подогревать её постепенно, избегая резких температурных изменений. Также стоит использовать флюс, который снижает нагрузку на элементы и способствует равномерному прогреву.
Могу ли я использовать фен для выпайки микросхемы с любых типов плат?
Фен подходит для большинства типов плат, но для многослойных и сложных схем, таких как платы с компонентами, чувствительными к перегреву, стоит быть особенно осторожным. Для таких случаев можно использовать другие методы, такие как паяльная станция с более точным контролем температуры.
Как безопасно извлечь микросхему после её нагрева феном?
После того как микросхема прогреется и припой расплавится, осторожно используйте пинцет, чтобы аккуратно снять микросхему с платы. Делать это нужно быстро, чтобы не дать остыть расплавленному припою. Важно избегать чрезмерных усилий, чтобы не повредить контакты платы или саму микросхему.
