Калипер для велосипеда что это

Калипер – это механический элемент тормозной системы, отвечающий за прижатие колодок к тормозному диску или ободу, обеспечивая замедление или остановку велосипеда. Основные типы калиперов – ободные и дисковые. Ободные устанавливаются на велосипеды с тормозами V-brake или классическими ободными тормозами, тогда как дисковые работают с гидравлическими или механическими дисковыми системами.

Устройство калипера включает корпус с рычажным механизмом, поршни и тормозные колодки. В гидравлических дисковых системах давление жидкости передается через поршни, что обеспечивает более равномерное и мощное торможение по сравнению с механическими вариантами. Важно учитывать материал корпуса калипера – алюминий обеспечивает легкость и прочность, сталь – надежность, а композитные материалы применяются в профессиональных моделях.

Назначение калипера – обеспечить точное и эффективное торможение, адаптированное под условия эксплуатации и тип велосипеда. При выборе калипера следует учитывать тип тормозной системы, диаметр тормозного диска, а также совместимость с рамой и вилкой. Правильный подбор и обслуживание калипера напрямую влияют на безопасность и комфорт во время езды.

Конструктивные особенности механических калиперов для тормозов

Механический калипер представляет собой простой, но эффективный узел дискового тормоза, где усилие передается напрямую тросом. Основной корпус выполнен из алюминиевого сплава или стали для обеспечения необходимой прочности и минимизации веса. В конструкции присутствуют два тормозных поршня, расположенных с обеих сторон диска, которые при натяжении троса сходятся и сжимают колодки.

Поршни механических калиперов перемещаются по направляющим втулкам или штифтам, что позволяет равномерно прижимать колодки к тормозному диску. Для снижения трения и предотвращения заедания применяются резиновые уплотнители и пыльники, защищающие поршни от загрязнений и коррозии.

Регулировка механического калипера осуществляется с помощью винтов или эксцентриков, позволяющих изменить зазор между колодками и диском. Это необходимо для компенсации износа тормозных накладок и обеспечения стабильного торможения без биения и скрипов.

Тросовый привод в механических калиперах обычно снабжен регулировочным механизмом на рычаге или корпусе, что упрощает настройку натяжения. Максимальное усилие, которое способен обеспечить механический калипер, ограничено механикой троса и силой, приложенной рукой, что влияет на эффективность торможения в сравнении с гидравлическими системами.

Использование механических калиперов оправдано в городских и туристических велосипедах благодаря простоте обслуживания, доступности запасных частей и возможности ремонта без специального инструмента. Важно регулярно проверять натяжение троса и состояние направляющих для предотвращения снижения тормозных характеристик.

Принцип работы гидравлических калиперов в велосипедных системах

Гидравлический калипер представляет собой узел, в котором сила нажатия передается с рычага тормоза через жидкость (тормозную жидкость) на поршни, сжимающие тормозные колодки. Жидкость не сжимается, поэтому усилие эффективно передается с минимальными потерями.

При нажатии на тормозную ручку создается давление в гидравлической системе, которое увеличивает давление в тормозной магистрали. Это давление заставляет поршни в калипере выдвигаться и прижимать колодки к тормозному диску, обеспечивая замедление вращения колеса.

Поршни калипера обычно выполнены из алюминия или нержавеющей стали для устойчивости к коррозии и обеспечивают равномерное распределение давления на колодки. Количество поршней может варьироваться: от одного до четырех и более, что влияет на силу торможения и равномерность износа колодок.

В гидравлической системе важно поддерживать герметичность контура и своевременно удалять воздушные пробки (прокачка тормозов), так как наличие воздуха снижает эффективность передачи усилия и приводит к мягкому или провалившемуся ходу тормозной ручки.

В таблице представлены основные этапы работы гидравлического калипера:

Для сохранения эффективности гидравлических калиперов рекомендуется регулярно проверять уровень и состояние тормозной жидкости, а также выполнять своевременную прокачку системы. Использование качественных расходных материалов и соблюдение правил обслуживания минимизируют вероятность неисправностей и обеспечивают стабильную работу тормозов.

Материалы изготовления и их влияние на долговечность калипера

Калиперы для велосипедных тормозов чаще всего изготавливают из алюминиевого сплава, стали, титана и композитных материалов. Алюминий отличается легкостью и коррозионной стойкостью, но уступает в прочности стали. Стальные калиперы тяжелее, но обеспечивают повышенную износостойкость и надежность при длительной эксплуатации.

Титан применяется в премиум-сегменте, благодаря высокой прочности и устойчивости к коррозии при минимальном весе. Однако стоимость таких калиперов значительно выше, что ограничивает их использование преимущественно в профессиональном спорте.

Композитные материалы используются в отдельных моделях для снижения веса, но требуют более тщательного ухода и имеют меньший ресурс по сравнению с металлическими аналогами.

Коррозионная устойчивость напрямую влияет на срок службы калипера, особенно при эксплуатации в условиях влажного климата или при частом контакте с грязью и соляными растворами. Алюминиевые и титановые калиперы менее подвержены ржавлению, что снижает необходимость в частом техническом обслуживании.

Долговечность также зависит от точности обработки и качества сборки. Калиперы из качественных сплавов с анодированным покрытием или защитной пленкой выдерживают нагрузку и сохраняют стабильность работы дольше.

Для увеличения срока службы рекомендуется выбирать калиперы с материалами, соответствующими условиям эксплуатации и стилю езды, а также проводить своевременную очистку и смазку рабочих частей.

Совместимость калиперов с различными типами тормозных дисков

Калиперы для велосипедных тормозов проектируются с учетом определенных параметров тормозных дисков. Несовместимость компонентов приводит к снижению эффективности торможения и ускоренному износу.

Основные характеристики дисков, влияющие на выбор калипера:

• Диаметр диска (обычно от 140 мм до 203 мм)
• Толщина диска (стандартно 1,8–2,0 мм для большинства моделей)
• Тип крепления (6 болтов или Center Lock)
• Материал и конструкция диска (нержавеющая сталь, композитные сплавы)

При подборе калипера важно учитывать его максимальный рабочий диаметр. Например, калиперы для дисков 160 мм не всегда могут обеспечить правильное давление на диск диаметром 180 мм или выше без использования адаптеров.

Существуют адаптеры, позволяющие смещать калипер для работы с дисками большего диаметра. При этом важно выбирать адаптер, соответствующий стандартам производителя, чтобы не потерять стабильность и безопасность.

Различия в типах крепления тормозного диска также влияют на совместимость:

• 6 болтов: универсальный стандарт, калиперы с соответствующими адаптерами устанавливаются на большинство дисков.
• Center Lock: требует специфичных адаптеров или калиперов с поддержкой этого крепления, напрямую влияя на монтаж и выравнивание.

Гидравлические калиперы чаще имеют более широкий диапазон совместимости с дисками разного диаметра и толщины, благодаря регулируемому ходу поршней и наличию адаптеров. Механические калиперы имеют более жесткие ограничения, особенно по размеру диска и толщине колодок.

Для обеспечения долговечности и корректной работы тормозной системы рекомендуется:

1. Подбирать калипер под конкретный диаметр и тип крепления диска.
2. Использовать рекомендованные производителем адаптеры и крепеж.
3. Проверять зазоры между колодками и диском после установки.
4. Учитывать толщину диска при выборе колодок, особенно для механических систем.

Несоблюдение этих правил приводит к шумам, вибрациям и снижению эффективности торможения.

Типичные неисправности калиперов и методы их устранения

Заклинивание поршней – одна из распространённых проблем гидравлических калиперов. Причина – загрязнение или коррозия внутри корпуса. Для устранения требуется демонтировать калипер, промыть поршни специальным очистителем и смазать резиновые уплотнители тормозной жидкостью. При сильных повреждениях уплотнения заменяют.

Проблемы с механическими калиперами часто связаны с неправильной регулировкой троса. Если тормоз плохо срабатывает или заедает, нужно проверить натяжение троса и смазать его оболочку. При износе троса или рубашки замена обязательна.

Появление постороннего шума при торможении связано с загрязнением или износом тормозных колодок и диска. Рекомендуется очистить рабочие поверхности спиртом или специальным обезжиривателем и при необходимости заменить изношенные колодки.

Течь тормозной жидкости у гидравлических калиперов сигнализирует о повреждении манжет или резьбовых соединений. Проверяют герметичность всех фитингов, при необходимости меняют повреждённые манжеты или прокладки, затем проводят прокачку системы.

Неровное изнашивание колодок возникает из-за перекоса калипера или диска. Для исправления снимают калипер, регулируют положение относительно диска, проверяют геометрию креплений и при необходимости меняют изогнутый диск.

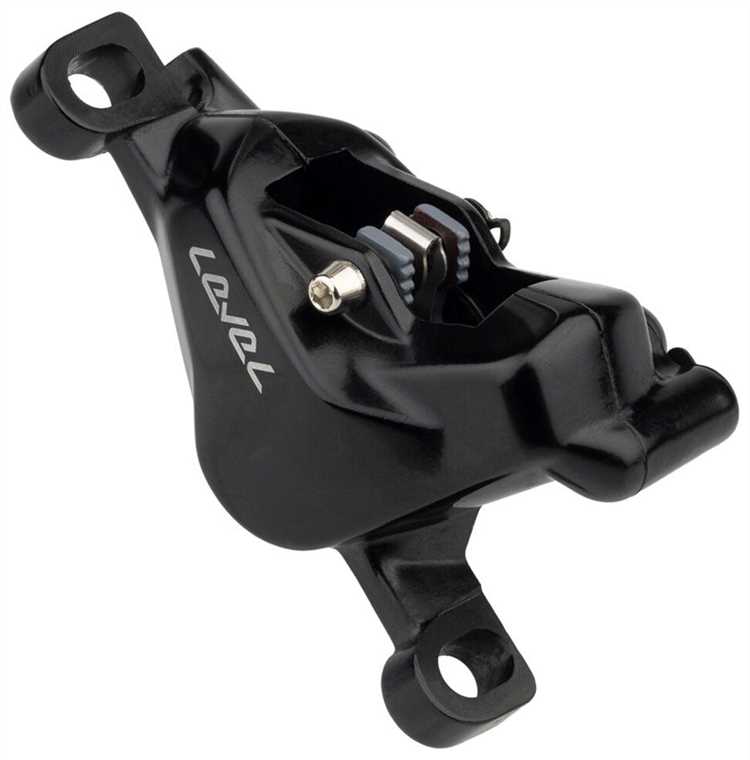

Правила монтажа и регулировки калиперов на велосипед

Перед установкой калипера необходимо очистить посадочные места от грязи и старой смазки. Крепежные болты следует слегка смазать антикоррозийным средством, чтобы предотвратить закисание и облегчить последующую регулировку.

Монтаж калипера выполняется на предусмотренное производителем место – либо на раму, либо на вилку, с обязательным соблюдением положения, при котором тормозные колодки параллельны поверхности тормозного диска. Несоблюдение этого требования приведёт к быстрому износу колодок и диска, а также снижению эффективности торможения.

При затяжке крепежных болтов используйте динамометрический ключ с моментом, рекомендованным производителем (обычно 6–8 Н·м для механических калиперов и 8–10 Н·м для гидравлических). Перетяжка может деформировать крепежные детали или корпус калипера.

Для механических калиперов важно правильно натянуть тросик. Слишком слабое натяжение вызовет провал рукоятки тормоза, чрезмерное – заедание колодок. Оптимальный ход рычага – около 15–20 мм до контакта с тормозным диском.

Регулировка положения колодок начинается с ослабления крепежа калипера. Затем, аккуратно нажав на тормозной рычаг, закрепите калипер так, чтобы колодки заняли симметричное положение относительно диска без перекосов и зазоров. Проверяйте отсутствие трения колодок о диск при свободном вращении колеса.

В гидравлических системах регулировка ограничена точной прокачкой и балансировкой давления в контуре. После монтажа калипера проводится прокачка тормозной жидкости, что исключает воздушные пробки и обеспечивает равномерное давление на поршни.

После завершения регулировки проверяйте работу тормозов на ходу. Тормоз должен включаться плавно, без скрежета и дребезжания, с чётким удержанием колодок на диске при нажатии.

Регулярная проверка креплений и состояния калипера позволяет избежать преждевременных поломок и поддерживать стабильную работу тормозной системы.

Вопрос-ответ:

Какие основные виды калиперов для велосипеда существуют и чем они отличаются?

Существует два основных типа калиперов: механические и гидравлические. Механические работают через трос, передающий усилие с ручки тормоза на колодки, они проще по конструкции и дешевле в обслуживании, но требуют регулярной настройки и могут уступать в мощности торможения. Гидравлические калиперы используют жидкость для передачи усилия, обеспечивая более плавное и мощное торможение с меньшими усилиями на ручке. Гидравлика сложнее в обслуживании, но надежнее в работе при интенсивной эксплуатации.

Как устроен калипер дискового тормоза на велосипеде?

Калипер состоит из корпуса, внутри которого расположены тормозные колодки и поршни. При нажатии на тормозную ручку усилие передается либо механически через трос, либо гидравлически через жидкость, что приводит к движению поршней. Поршни сжимают колодки, которые прижимаются к тормозному диску, создавая трение и замедляя вращение колеса. Конструкция обычно включает крепежные отверстия для фиксации на вилке или раме и направляющие для обеспечения ровного прижатия колодок.

Как выбрать подходящий калипер для велосипеда с учетом типа дисков и стиля езды?

Выбор зависит от диаметра и толщины тормозных дисков, а также от интенсивности и условий эксплуатации. Калиперы должны быть совместимы с размером диска — слишком маленький может не обеспечить достаточного тормозного усилия, слишком большой не поместится на раме. Для агрессивной езды или горного велосипеда предпочтительнее гидравлические модели с высокой мощностью. Для городских велосипедов или легких прогулок часто достаточно механических калиперов с простым обслуживанием.

Какие распространённые проблемы возникают с калиперами и как их устранить?

Частые неисправности включают заедание поршней, износ колодок, неправильную регулировку, а также утечку жидкости в гидравлических системах. Заедание поршней часто вызвано загрязнением или коррозией и требует чистки и смазки. Износ колодок проявляется снижением тормозной эффективности и требует замены. Неправильная регулировка ведет к трению колодок о диск в неподвижном состоянии. В гидравлике утечка жидкости ухудшает работу, нужна проверка и замена уплотнений или прокачка системы.

Как правильно установить и отрегулировать калипер на велосипед?

Установка начинается с крепления калипера на раму или вилку в соответствии с размером диска и типом крепления. Затем нужно выровнять калипер так, чтобы колодки равномерно прилегали к диску без трения в свободном состоянии. При механическом калипере регулируется натяжение троса, у гидравлики — положение поршней и прокачка системы для устранения воздуха. После установки проверяют плавность хода колеса и эффективность торможения, при необходимости повторяют регулировку для оптимальной работы.

Какие виды калиперов используются на велосипедах и чем они отличаются?

Существуют два основных типа калиперов — механические и гидравлические. Механические приводятся в действие тросиком, а гидравлические работают за счёт жидкости в системе. Механические проще по конструкции и дешевле, но требуют регулярной регулировки и могут иметь менее стабильное тормозное усилие. Гидравлические калиперы обеспечивают более плавное и мощное торможение, а также лучше адаптируются под нагрузки, но сложнее в обслуживании и дороже. Выбор зависит от типа велосипеда и условий эксплуатации.

Как устроен калипер и какие элементы отвечают за его работу?

Калипер состоит из корпуса, в котором расположены поршни с тормозными колодками. При нажатии на рычаг тормоза давление передаётся на поршни, которые прижимают колодки к тормозному диску. В гидравлических моделях давление создаётся жидкостью, в механических — тросом. В конструкции также есть крепления для установки на раму или вилку, а у некоторых моделей предусмотрены регулировочные винты для точной настройки положения колодок относительно диска.
