KKL модуль – это специализированное устройство, которое обеспечивает связь между электронным блоком управления автомобиля и диагностическим оборудованием. Он служит интерфейсом для обмена данными по протоколу K-line, широко применяемому в системах диагностики автомобилей европейского производства.
Основная функция KKL модуля – преобразование сигналов с линии K-line в формат, понятный компьютеру, и наоборот. Это позволяет выполнять считывание ошибок, программирование настроек и мониторинг состояния узлов автомобиля через стандартные диагностические программы.
Использование KKL модуля рекомендовано при проведении технического обслуживания и ремонта, так как он гарантирует корректный обмен информацией без искажений. Устройство совместимо с большинством моделей автомобилей Volkswagen, Audi, Seat и Skoda, что делает его незаменимым инструментом для диагностики в сервисах.
Что такое KKL модуль и где он устанавливается
Основная задача KKL модуля – преобразование сигналов автомобиля в формат, понятный диагностическому сканеру или компьютеру, и наоборот. Он поддерживает протоколы ISO 9141 и ISO 14230, что позволяет работать с широким спектром моделей автомобилей, преимущественно немецких и европейских марок.
Установка KKL модуля выполняется в одном из следующих мест:
- Внутри диагностического кабеля с USB или COM интерфейсом, который подключается к OBD-II разъёму;
- Встроенный в диагностическое оборудование, где он служит интерфейсом между ПК и ЭБУ;
- В редких случаях – непосредственно в автомобиль, вблизи блока управления двигателем, если требуется стационарное подключение для постоянного мониторинга.
Для большинства современных автомобилей с разъёмом OBD-II используется внешний KKL адаптер, который подключается к диагностическому порту, расположенного обычно под приборной панелью с водительской стороны. Такой подход позволяет быстро и безопасно производить считывание ошибок и параметров без вмешательства в электронику автомобиля.
Роль KKL модуля в диагностике двигателя
KKL модуль обеспечивает связь между электронным блоком управления двигателем (ЭБУ) и диагностическим оборудованием через интерфейс K-line. Это упрощает считывание ошибок и параметров работы двигателя в реальном времени.
Основные функции KKL модуля при диагностике двигателя:
- Передача диагностических кодов неисправностей (DTC) из ЭБУ на компьютер для последующего анализа.
- Чтение текущих параметров: обороты двигателя, температура охлаждающей жидкости, положение дроссельной заслонки, угол опережения зажигания и другие показатели.
- Сброс кодов ошибок после устранения неисправностей без необходимости вмешательства в электросистему.
- Поддержка стандартных протоколов передачи данных (ISO 9141-2 и ISO 14230), что обеспечивает совместимость с большинством автомобилей, оснащенных системой OBD-II.
Использование KKL модуля позволяет:
- Выявлять и классифицировать типы неисправностей с точностью, минимизируя время поиска проблемы.
- Контролировать работу двигателя в реальном времени для оценки эффективности ремонта или настройки.
- Проводить техническое обслуживание на основании объективных данных ЭБУ, а не только визуального осмотра.
Для корректной диагностики необходимо подключать KKL модуль к разъему OBD-II автомобиля, используя специализированное программное обеспечение, поддерживающее протокол K-line. Рекомендуется обновлять драйверы модуля и ПО для совместимости с новыми моделями автомобилей.
Как KKL модуль взаимодействует с ЭБУ автомобиля
KKL модуль служит интерфейсом между диагностическим оборудованием и ЭБУ (электронным блоком управления) двигателя. Он реализует протокол обмена данными ISO 9141-2, широко применяемый в автомобилях Volkswagen и Audi, обеспечивая двунаправленную связь.
При подключении к диагностическому разъему OBD-II KKL модуль преобразует цифровые сигналы ЭБУ в формат, понятный для компьютера или диагностического сканера. Это позволяет считывать коды ошибок, параметры работы двигателя и выполнять тесты компонентов.
Для корректного обмена данными KKL использует линию K (кислородная линия) для передачи команд и получения ответов от ЭБУ. В некоторых случаях применяется линия L для инициализации связи, что обеспечивает совместимость с разными моделями автомобилей.
KKL модуль поддерживает скорость передачи данных до 10,4 кбит/с, что достаточно для получения подробной информации о состоянии двигателя без задержек. При этом он обеспечивает стабилизацию сигнала, что снижает вероятность ошибок при передаче.
Рекомендуется использовать оригинальные или проверенные адаптеры KKL, так как некачественные устройства могут неправильно интерпретировать сигналы ЭБУ, вызывая ошибки диагностики или потерю данных.
Для подключения модуля требуется кабель с 5 контактами: питание 12 В, земля, линия K, линия L и линия заземления шины данных. Правильное подключение обеспечивает стабильную работу и исключает повреждение ЭБУ.
При диагностике через KKL модуль можно считывать не только ошибки, но и показатели температуры, давления, угла опережения зажигания, что позволяет оценить текущее состояние двигателя и выявлять неисправности на ранних стадиях.
Поддерживаемые протоколы передачи данных в KKL модуле
KKL модуль ориентирован на работу с протоколом K-Line (ISO 9141-2), который применяется для обмена диагностическими данными с ЭБУ автомобиля. Этот протокол функционирует по однопроводной шине, обеспечивая двунаправленную связь между диагностическим оборудованием и контроллером двигателя.
Кроме K-Line, модуль поддерживает обмен по протоколу ISO 14230 (Keyword Protocol 2000), расширяющему базовые возможности ISO 9141-2. Он позволяет работать с дополнительными функциями ЭБУ, включая считывание кодов ошибок и параметров в реальном времени.
Поддержка протокола ISO 15765 (CAN) в базовых KKL модулях обычно отсутствует, так как для CAN-сети используется отдельный стандартный интерфейс. Тем не менее, некоторые усовершенствованные версии KKL могут обеспечивать ограниченную совместимость с CAN через дополнительное аппаратное обеспечение.
Для корректного обмена данными KKL модуль использует скорость передачи 10400 бит/с, характерную для K-Line, что обеспечивает стабильную связь и минимальные ошибки передачи. При диагностике важно выбирать правильный протокол и скорость, соответствующие конкретной модели автомобиля.
Рекомендуется применять KKL модуль в автомобилях с поддержкой ISO 9141-2 и ISO 14230, что гарантирует совместимость и полноту диагностической информации. Использование других протоколов требует специализированных адаптеров и программного обеспечения.

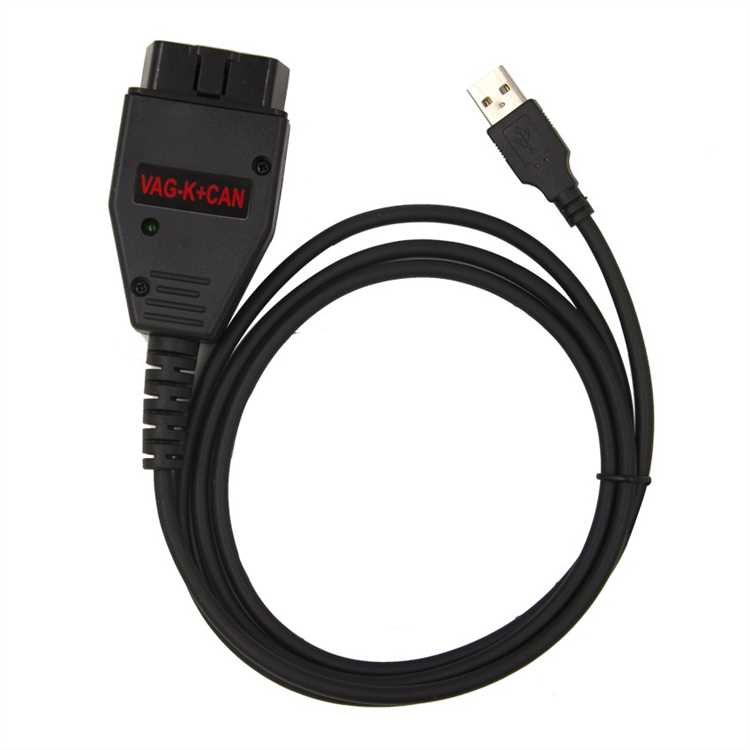

Использование KKL модуля для считывания и сброса ошибок
KKL модуль обеспечивает обмен данными между ЭБУ автомобиля и диагностическим оборудованием через протоколы K-Line и ISO 9141-2. Для считывания ошибок применяется стандартный набор команд, которые запрашивают диагностические коды неисправностей (DTC) из памяти блока управления двигателем.
При подключении KKL модуля к диагностическому разъему автомобиля происходит инициализация связи с ЭБУ, после чего диагностическая программа отправляет запрос на чтение кодов ошибок. Полученные DTC расшифровываются в виде шестнадцатеричных значений, указывающих конкретные сбои систем двигателя, трансмиссии или других подсистем.
Для сброса ошибок KKL модуль посылает специальную команду очистки памяти ЭБУ, которая удаляет сохранённые коды DTC и стирает соответствующие индикаторы на приборной панели. Важно проводить сброс только после устранения неисправности, так как преждевременное удаление ошибок может привести к повторному возникновению проблем и затруднить диагностику.
Совместимость KKL модуля с большинством автомобилей Volkswagen и Audi позволяет использовать его как бюджетное решение для самостоятельной диагностики. При работе необходимо учитывать версию прошивки модуля и программного обеспечения, чтобы исключить ошибки в передаче данных и обеспечить корректное считывание и сброс кодов.
Для точного анализа рекомендуется выполнять несколько циклов чтения ошибок с интервалом и фиксировать повторяющиеся коды. Это помогает выявить скрытые или возникающие при определённых условиях неисправности. Использование KKL модуля совместно с программами, поддерживающими графическое отображение параметров и протоколирование, повышает качество диагностики и сокращает время на ремонт.
Применение KKL модуля при прошивке электронных блоков управления
KKL модуль обеспечивает связь между компьютером и электронным блоком управления (ЭБУ) автомобиля через интерфейс K-Line. Это позволяет выполнять перепрошивку ЭБУ, обновлять программное обеспечение и изменять параметры работы двигателя и других систем.
Для успешной прошивки необходимо:
- Использовать совместимый с KKL программный комплекс, поддерживающий выбранную марку и модель автомобиля.
- Обеспечить стабильное питание автомобиля и избежать прерывания связи во время процедуры.
- Подключать модуль напрямую к диагностическому разъему OBD-II, соблюдая правильную полярность и контактность.
KKL модуль передает команды и данные на ЭБУ с высокой скоростью, что критично для корректного чтения и записи прошивки. Модуль поддерживает протоколы ISO 9141 и ISO 14230 (KWP2000), широко используемые в автомобилях европейского и азиатского производства.
При работе с прошивкой через KKL модуль рекомендуется:
- Проверить версию прошивки и создать резервную копию оригинальных данных ЭБУ.
- Использовать официальные или проверенные неофициальные файлы прошивки, соответствующие конкретной модели двигателя и конфигурации автомобиля.
- Следить за температурой процессора ЭБУ и электроники KKL модуля, чтобы избежать перегрева.
- Обеспечить отсутствие посторонних помех в электросети автомобиля во время процедуры.
В случае возникновения ошибок связи KKL модуль позволяет считать диагностические коды и провести их анализ перед повторной попыткой прошивки, что снижает риск повреждения ЭБУ.
Совместимость KKL модуля с диагностическим программным обеспечением
KKL модуль работает преимущественно с протоколом ISO 9141-2 и поддерживает передачу данных по K-линии. Благодаря этому он совместим с большинством популярных диагностических программ для автомобилей Volkswagen, Audi, Seat и Skoda, а также с рядом универсальных приложений для OBD-II диагностики.
Для стабильной работы рекомендуется использовать программное обеспечение, адаптированное под KKL интерфейс, например, VAG-COM (VCDS) версий 409 и выше, ScanMaster-ELM, или CarPort. Программы, рассчитанные исключительно на CAN-протокол, не смогут корректно взаимодействовать с KKL модулем.
При выборе ПО важно учитывать поддержку конкретной модели автомобиля и его электронных блоков управления, так как некоторые старые версии ПО ограничены в перечне поддерживаемых функций и могут не считывать полный набор параметров через KKL интерфейс.
Настройка программного обеспечения должна предусматривать правильный выбор COM-порта и скорость передачи данных 10400 бод, что является стандартом для KKL модуля. Некорректные настройки могут привести к сбоям в обмене данными и ошибкам диагностики.
Рекомендуется использовать оригинальные или проверенные копии драйверов USB-to-Serial чипов, так как от этого зависит стабильность соединения между KKL модулем и компьютером.
Типичные проблемы при работе с KKL модулем и способы их устранения
Частая проблема – отсутствие связи между KKL модулем и ЭБУ автомобиля. Это связано с неправильным подключением к диагностическому разъему или повреждением кабеля. Рекомендуется проверить целостность проводов и контактов, использовать качественные переходники, а также убедиться в правильном расположении разъема.
Неверная или нестабильная работа драйверов USB часто вызывает ошибки при распознавании KKL устройства компьютером. Для устранения необходимо установить официальные драйверы, подходящие для конкретной версии операционной системы, и отключить энергосбережение на USB-портах в настройках системы.
Некорректная работа ПО для диагностики связана с несовместимостью версии программы и прошивки KKL модуля. Рекомендуется использовать проверенные версии программ, совместимые с данным типом модуля, а при необходимости обновить прошивку KKL через специализированное ПО.
Перегрев модуля при длительной работе вызван недостаточным охлаждением и может привести к сбоям связи. Для решения проблемы следует обеспечить доступ воздуха к модулю, избегать длительного непрерывного подключения и при возможности использовать дополнительные радиаторы охлаждения.
Ошибки чтения и записи данных появляются из-за нестабильного напряжения питания KKL модуля. Следует проверить состояние бортовой сети автомобиля, исключить падение напряжения и использовать стабилизаторы, если требуется длительная работа с устройством.
Проблемы с программным обеспечением часто связаны с неправильной настройкой портов COM. Для устранения необходимо сверить настройки порта в диспетчере устройств и в диагностической программе, установить одинаковые параметры скорости передачи и контроль четности.
Вопрос-ответ:
Для чего конкретно используется KKL модуль в диагностике автомобиля?
KKL модуль служит интерфейсом для обмена данными между ЭБУ автомобиля и диагностическим оборудованием. Он позволяет считывать коды ошибок, просматривать параметры работы двигателя, а также сбрасывать диагностические ошибки. Благодаря этому механики и автовладельцы могут получить точную информацию о состоянии систем автомобиля без необходимости использования сложного и дорогостоящего оборудования.
Какие протоколы связи поддерживает KKL модуль, и почему это важно?
Основной протокол, поддерживаемый KKL модулем, — K-Line (ISO 9141 и ISO 14230, также известный как Keyword Protocol 2000). Этот протокол широко используется в автомобилях европейских марок. Поддержка данных стандартов позволяет модулю обеспечивать стабильную и корректную связь с ЭБУ, что критично для точного считывания данных и выполнения программных операций.
Можно ли использовать KKL модуль для перепрошивки электронных блоков управления в автомобиле?
Да, KKL модуль применяется не только для диагностики, но и для обновления или изменения программного обеспечения ЭБУ. Однако успешная перепрошивка зависит от совместимости модуля с конкретным автомобилем и используемым программным обеспечением. Кроме того, процесс требует точного соблюдения инструкций, так как сбой во время перепрошивки может привести к нарушению работы блока управления.
С какими трудностями можно столкнуться при использовании KKL модуля, и как их можно решить?
Чаще всего проблемы связаны с несовместимостью драйверов, неправильным подключением или повреждением кабеля. Например, если компьютер не распознает устройство, стоит проверить правильность установки драйверов и целостность кабеля. В некоторых случаях возникают ошибки при обмене данными из-за плохого контакта с диагностическим разъемом автомобиля. Решение включает тщательную проверку соединений, использование надежного программного обеспечения и, при необходимости, замену модуля или кабеля.
