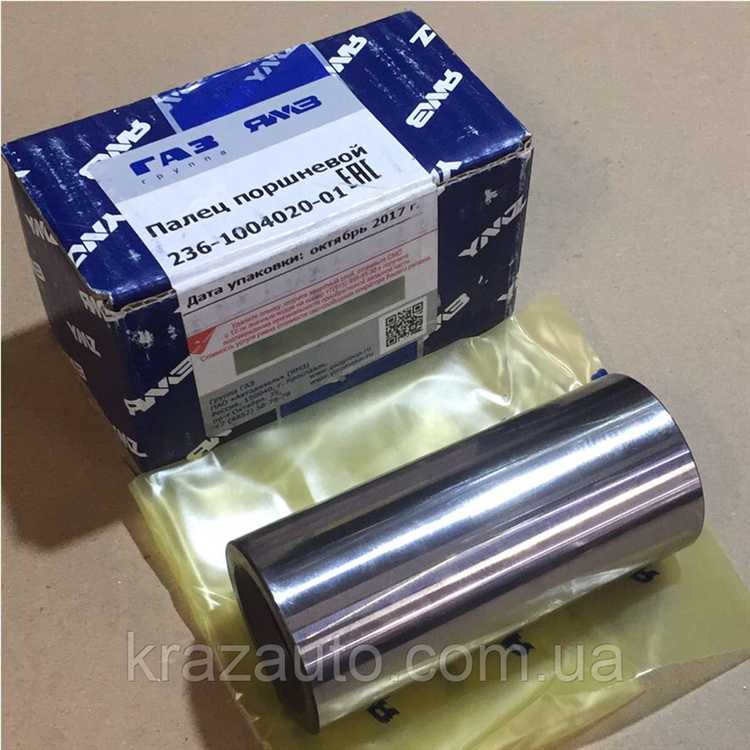

Термин «плавающий поршневой палец» обозначает способ его крепления в поршне и в шатуне. В отличие от жестко зафиксированных пальцев, плавающий палец свободно перемещается как в отверстии поршня, так и в верхней головке шатуна. Такое решение применяется в большинстве современных бензиновых и дизельных двигателей легковых автомобилей с высокой удельной мощностью.
Конструкция плавающего пальца предусматривает установку бронзовых или биметаллических втулок в верхнюю головку шатуна, а сам палец фиксируется в осевом направлении стопорными кольцами в поршне. Благодаря этому исключается жёсткое трение по стали, снижается локальный износ и повышается ресурс сопряжённых деталей.
Плавающее соединение обеспечивает равномерное распределение нагрузки на палец и поршень в течение рабочего цикла. Это особенно важно при высоких оборотах и значительных температурных колебаниях. Такая схема позволяет использовать более лёгкие поршни и оптимизировать форму камеры сгорания без увеличения массы кривошипно-шатунного механизма.
При замене поршня или пальца необходимо подбирать детали с заданными допусками и учитывать тепловой зазор в сопряжении. Нарушение размеров может привести к задиру, вибрациям или разрушению втулки шатуна. Важно также использовать моторное масло с соответствующими характеристиками по вязкости и температурной стабильности, чтобы обеспечить стабильную масляную плёнку в зоне пальца.
Как устроен поршневой палец и где он находится

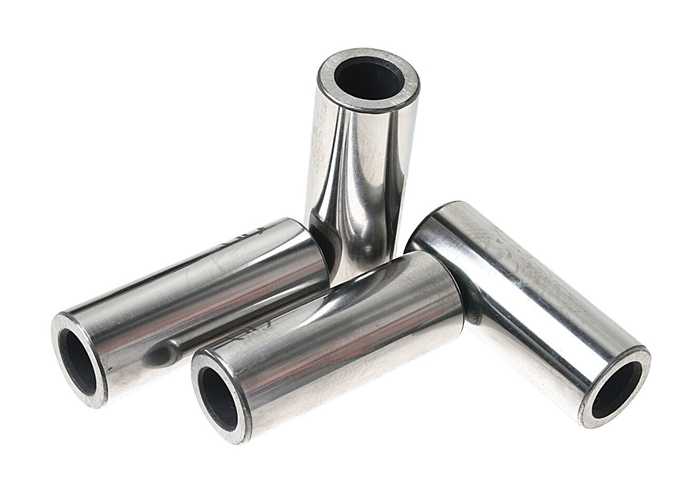

Материалом для изготовления обычно служит легированная или цементуемая сталь с высокой твёрдостью поверхности. Внутренняя полость пальца зачастую полая, что позволяет уменьшить массу без потери прочности. Внешняя поверхность подвергается прецизионной шлифовке, а также термообработке с целью повышения износостойкости.
Диаметр пальца подбирается с учётом диаметра поршня и рассчитанных нагрузок. Например, в бензиновых двигателях объёмом до 2 литров он может составлять 18–22 мм, а в дизельных – до 28 мм и более. Точное расположение и посадка пальца регулируются допусками, обеспечивающими минимальный зазор и надёжное центрирование в отверстиях поршня и шатуна.
В зависимости от конструкции, палец может удерживаться стопорными кольцами или быть зафиксирован в верхней головке шатуна. Однако в случае плавающего исполнения палец не закрепляется жёстко ни в одной из деталей, а свободно вращается как в поршне, так и в шатуне.
Чем отличается плавающий палец от фиксированного
Плавающий поршневой палец свободно вращается как в бобышках поршня, так и в верхней головке шатуна. Он удерживается в осевом направлении стопорными кольцами, установленными в проточках по краям пальца. В этом варианте нет жесткой связи между пальцем и ни одним из сопрягаемых элементов, что снижает локальные нагрузки и облегчает монтаж.
Фиксированный палец плотно запрессован в верхнюю головку шатуна и вращается только в отверстиях поршня. Он не имеет осевого перемещения, и стопорные кольца в такой конструкции не используются. При установке требуется высокая точность и специальное оборудование для запрессовки, так как посадка выполняется с натягом.
Плавающий палец обеспечивает более равномерное распределение нагрузки по контактным поверхностям, что уменьшает износ и позволяет использовать материалы с меньшей твердостью. Он предпочтителен при высоких скоростях и нагрузках, особенно в современных алюминиевых поршнях с тонкими стенками. При этом критично точное изготовление посадочных мест и наличие надёжных стопорных колец, так как их выход из строя приводит к разрушению цилиндра.
Фиксированный палец проще по конструкции, но передает усилие от поршня к шатуну только через одну пару трущихся поверхностей. Его применяют в моторах с умеренными нагрузками, где допустимы более простые решения и меньшее количество деталей. Такой тип чаще встречается в маломощных двигателях и старых конструкциях.
Как плавающий палец соединяет поршень и шатун
Плавающий поршневой палец представляет собой цилиндрическую деталь, которая одновременно вращается в проушине верхней головки шатуна и скользит в отверстии в бобышках поршня. Это обеспечивает подвижность соединения без жесткой фиксации ни с одной из сторон.
Для уменьшения трения по всей длине отверстия в поршне устанавливаются бронзовые или алюминиевые втулки либо используется специальная износостойкая обработка поверхности. Верхняя головка шатуна обычно оснащена бронзовой втулкой, которая принимает нагрузки от качания пальца и защищает шатун от износа.
Палец удерживается в поршне при помощи стопорных колец, установленных в проточках по краям бобышек. Эти кольца исключают осевое смещение пальца и контакт с цилиндром. Сам палец не закреплён жестко, благодаря чему может перемещаться внутри втулок поршня и шатуна с минимальными усилиями, равномерно распределяя нагрузки.
Такое соединение снижает локальные напряжения и позволяет использовать детали из более лёгких сплавов. Это особенно важно в двигателях с высокой частотой вращения коленвала, где устойчивость к динамическим нагрузкам критична.

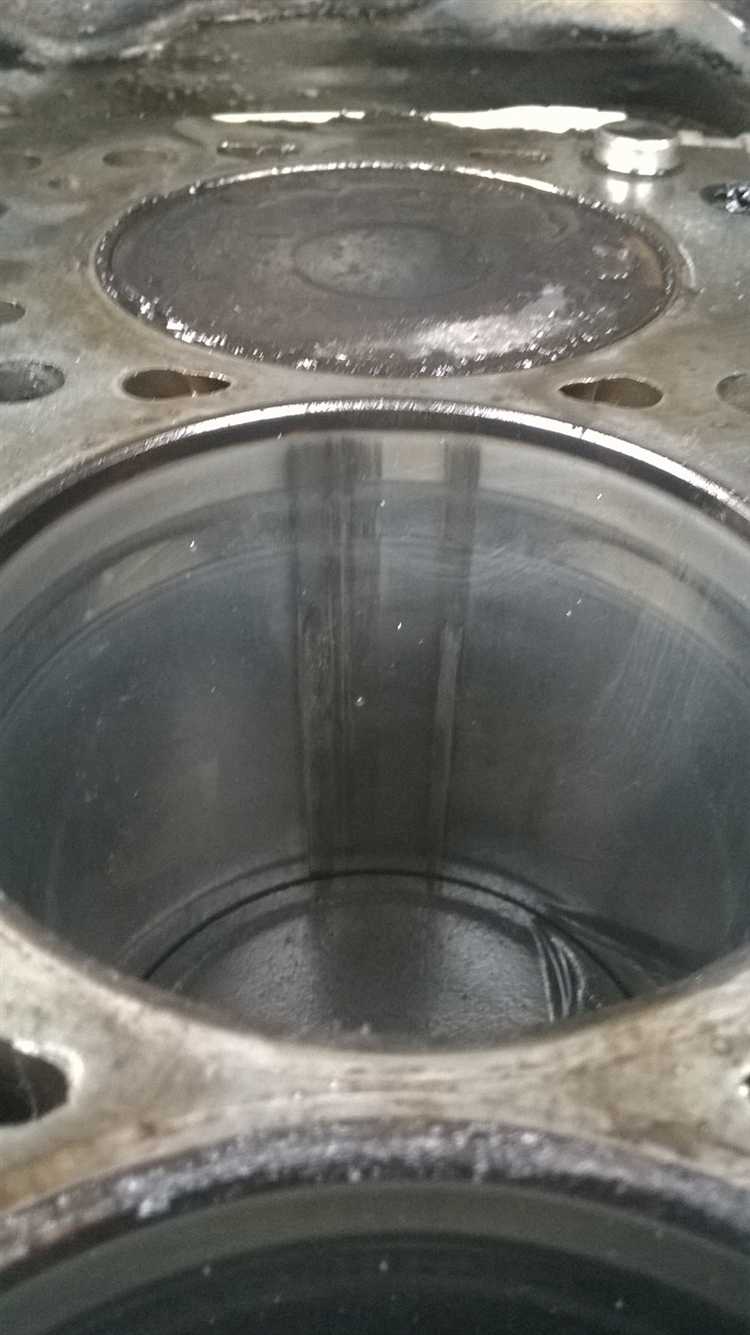

Почему палец должен свободно перемещаться в поршне и шатуне
Свободное перемещение поршневого пальца необходимо для компенсации угловых и тепловых деформаций в узле поршень–шатун. При работе двигателя палец испытывает циклические нагрузки, а оси поршня и шатуна не совпадают в каждый момент хода, что приводит к необходимости микроперемещений в сопряжениях.
Если палец зафиксирован в поршне или в шатуне жёстко, это увеличивает точечные напряжения в месте контакта, особенно при перекладке поршня в мёртвых точках. Такое крепление повышает риск задиров, ускоренного износа втулки шатуна или бобышек поршня. Свободное скольжение позволяет равномерно распределять нагрузку по поверхности трения и уменьшать локальные перегревы.
В алюминиевых поршнях тепловое расширение материала значительно выше, чем у стали, из которой изготавливается палец. Свободное перемещение компенсирует разницу в коэффициентах расширения, снижая вероятность заедания. Это особенно критично в турбированных и высокооборотных двигателях, где температурный режим агрессивнее.
Кроме того, при свободном ходе пальца упрощается сборка и демонтаж, что удобно при ремонте. При этом на торцах пальца обязательно устанавливаются стопорные кольца, ограничивающие его осевое перемещение, чтобы исключить контакт с цилиндром.
Таким образом, плавающая посадка позволяет продлить ресурс сопряжённых деталей, снизить тепловые и механические напряжения, обеспечить стабильную работу поршневой группы в широком диапазоне температур и нагрузок.
Какие материалы используют для изготовления плавающего пальца
Плавающий поршневой палец изготавливают из легированных сталей с высоким содержанием углерода и хрома, таких как 40Х, 38ХН3МФА, 30ХГСА. Эти марки обеспечивают необходимую прочность при переменных нагрузках и устойчивость к износу в условиях граничного трения.
Материал должен сочетать высокую твердость наружного слоя с вязкостью сердцевины. Для этого применяют объемную закалку с последующим отпуском либо поверхностную цементацию с закалкой, обеспечивающую твердость наружного слоя до 58–62 HRC. Это увеличивает ресурс пальца без риска хрупкого разрушения.
Дополнительная обработка включает шлифовку до шероховатости Ra 0.2–0.4 мкм и полировку рабочих поверхностей. Это снижает износ бронзовых втулок шатуна или посадочных отверстий поршня, с которыми палец контактирует в подвижном соединении.
В условиях повышенной термической нагрузки, например, в дизельных двигателях, используют стали с молибденом и ванадием, устойчивые к ползучести и термоусталости. Также применяются нитроцементация и азотирование для повышения твердости без существенного роста хрупкости.
Алюминиевые или титановые сплавы не применяются для плавающих пальцев из-за недостаточной жесткости и износостойкости. Эти материалы могут использоваться только в других элементах поршневой группы, но не в самом пальце.
Как смазывается плавающий палец в цилиндре
Плавающий поршневой палец смазывается маслом, подаваемым из системы смазки двигателя. Смазка происходит за счет масла, попадающего через отверстия или каналы в шатунной втулке и внутренней полости шатуна, обеспечивая масляную пленку между пальцем и стенками поршня и шатуна.
Для эффективного смазывания поверхность пальца и контактные зоны поршня и шатуна изготавливают с высокой точностью и гладкостью, что минимизирует трение и износ. В некоторых конструкциях предусмотрены специальные масляные каналы или фаски, через которые масло попадает непосредственно в зону контакта пальца и поршня.
Важно, чтобы масло имело подходящую вязкость, обычно соответствует спецификациям производителя двигателя, чтобы обеспечить стабильную масляную пленку при рабочих температурах. Недостаток смазки ведет к повышенному износу и возможному заклиниванию пальца в отверстиях поршня или шатуна.
Регулярная проверка уровня и качества масла в двигателе критична для сохранения нормальной работы плавающего пальца. В современных двигателях масло подается под давлением, что улучшает распределение смазочного материала и поддерживает стабильность работы узла.
Когда плавающий палец работает неправильно и к чему это приводит
Плавающий поршневой палец должен свободно перемещаться внутри поршня и шатуна при наличии достаточной смазки. Нарушение этой функции вызывает серьезные последствия:
- Заедание пальца: Если палец заклинивает из-за износа, коррозии или недостатка смазки, появляются трещины на поверхности поршня и шатуна, что ведёт к преждевременному выходу деталей из строя.
- Износ втулок и отверстий: Неправильное перемещение пальца увеличивает нагрузку на посадочные места, вызывая ускоренный износ и появление задиров, что ухудшает герметичность и баланс поршня.
- Повышенный шум и вибрации: Нарушение свободного хода пальца приводит к шуму при работе двигателя, вибрациям и снижению его плавности.
- Снижение мощности и ресурс двигателя: Нарушение работы плавающего пальца увеличивает трение и нагрузку на шатунно-поршневую группу, что снижает эффективность работы двигателя и сокращает его срок службы.
Рекомендуется регулярно проверять состояние пальца, контролировать качество и уровень смазки, а также при первых признаках шума или вибраций проводить диагностику и замену изношенных деталей.
В каких двигателях чаще применяются плавающие пальцы
Плавающие поршневые пальцы преимущественно используются в бензиновых и дизельных двигателях легковых автомобилей и мотоциклов с малым и средним рабочим объёмом. Их конструктивное преимущество – свободное перемещение пальца внутри поршня и шатуна – обеспечивает равномерное распределение нагрузки и снижает износ деталей при высоких оборотах.
Основные типы двигателей с плавающими пальцами:
- Малолитражные бензиновые моторы с верхним расположением клапанов (SOHC и DOHC), где компактность и снижение веса имеют приоритет.
- Мотоциклетные двигатели с одно- или двухцилиндровой компоновкой, где упрощение конструкции уменьшает количество компонентов и улучшает ремонтопригодность.
- Некоторые дизельные моторы малой мощности, используемые в легких коммерческих автомобилях и сельскохозяйственной технике, где важна надежность и простота обслуживания.
В то же время в крупногабаритных или высоконагруженных двигателях, например, грузовых автомобилей и мощных спортивных моделей, чаще применяются фиксированные пальцы с дополнительными крепежными элементами, обеспечивающими повышенную жесткость соединения.
При выборе типа пальца учитываются особенности конструкции шатунно-поршневой группы, рабочие нагрузки и требования к долговечности двигателя.
Вопрос-ответ:
Почему поршневой палец называют «плавающим»?
Название «плавающий» связано с тем, что палец свободно перемещается как в отверстии поршня, так и в шатунной втулке. Это обеспечивает возможность относительно свободного вращения и некоторого смещения пальца при работе двигателя, что снижает нагрузку на соединения и позволяет распределять усилия без жесткой фиксации.
Какие преимущества даёт использование плавающего поршневого пальца по сравнению с фиксированным?
Плавающий палец уменьшает трение и износ деталей, поскольку он не зажат жестко в поршне или шатунной втулке, а свободно перемещается между ними. Это облегчает сборку и снижает вероятность возникновения напряжений в зоне соединения. Кроме того, такой палец способствует равномерному распределению нагрузки, что положительно влияет на долговечность двигателя.
В каких случаях применение плавающего пальца может вызвать проблемы или ускоренный износ?
Если смазка в зоне пальца недостаточная или нарушена, свободное перемещение может привести к ударным нагрузкам и повышенному износу. Также неправильный подбор размера пальца или несоответствие зазоров между пальцем, поршнем и шатуном увеличивает риск вибраций, шума и выхода детали из строя. Регулярное техническое обслуживание и точность сборки важны для предотвращения таких проблем.
Как обеспечивается смазка плавающего поршневого пальца во время работы двигателя?
Смазка происходит за счёт подачи моторного масла, которое проникает через каналы в шатунной втулке и окружающей поршневой зоне. При свободном вращении пальца масло распределяется равномерно по контактным поверхностям, уменьшая трение и предотвращая перегрев. Конструкция двигателя учитывает это, создавая необходимые масляные каналы и зазоры для стабильного масляного слоя вокруг пальца.
Почему нельзя жёстко зафиксировать поршневой палец в одном из элементов — поршне или шатуне?
Жёсткая фиксация пальца приводит к концентрированным нагрузкам и ограничению движения деталей, что вызывает усиленный износ и риск поломки. Без возможности смещения возникает повышенное напряжение в зоне контакта, что ухудшает работу двигателя и сокращает ресурс поршня и шатуна. Плавающий палец позволяет снизить такие напряжения за счёт свободного перемещения между деталями.
Почему поршневой палец называют плавающим, а не закреплённым жёстко?
Поршневой палец называют плавающим, потому что он не фиксируется жёстко ни в поршне, ни в шатунной головке. Это значит, что палец свободно перемещается относительно этих деталей при работе двигателя. Такая конструкция позволяет лучше распределять нагрузки и уменьшать износ сопрягаемых поверхностей, так как палец может немного смещаться и подстраиваться под движения шатунно-поршневой группы.
Какие преимущества даёт использование плавающего поршневого пальца в двигателе?
Применение плавающего поршневого пальца снижает напряжение в деталях, так как отсутствует жёсткое крепление, позволяющее пальцу свободно перемещаться. Это уменьшает вероятность возникновения трещин и преждевременного износа в местах соприкосновения пальца с поршнем и шатуном. Кроме того, такая система облегчает сборку и разборку двигателя, поскольку нет необходимости фиксировать палец жёсткими фиксаторами, что упрощает техническое обслуживание и ремонт.
