Диод Fr107 – это высокоскоростной кремниевый диод с малым временем отклика, что делает его идеальным для работы в широком диапазоне приложений, включая импульсные устройства и схемы выпрямителей. Он способен работать при высоких напряжениях до 1000 В, что обеспечивает его использование в качестве надежного компонента в различных электронных системах.
Основные характеристики Fr107: Этот диод имеет прямое падение напряжения в пределах 1,1–1,4 В при токе 1 А, что значительно снижает потери энергии. Он характеризуется быстрым восстановлением после проведения тока, что критически важно для работы в схемах, где требуются частые переключения. Максимальный ток, который диод способен проводить без повреждений, достигает 1 А.
Области применения Fr107: Благодаря своей надежности и высокому быстродействию, Fr107 используется в импульсных блоках питания, автомобильной электронике, а также в высокочастотных схемах. Его можно встретить в системах защиты, выпрямителях для зарядных устройств, а также в схемах для радиочастотных приложений.
Для эффективного использования Fr107 важно учитывать его рабочие условия, такие как температурный режим и уровни напряжений. При неправильном подборе параметров диод может перегреваться или выходить из строя, что снижает общую эффективность системы.
Обзор характеристик диода Fr107
Скорость переключения Fr107 составляет около 1000 Вт, что позволяет ему эффективно работать в высокочастотных схемах, таких как импульсные блоки питания и устройства для защиты от перенапряжений. Диод сохраняет стабильные параметры при токах до 1 А, что является оптимальным для большинства применений в низковольтных и средневольтных схемах.
Прямое падение напряжения на диоде Fr107 в рабочем режиме составляет примерно 0,7 В при номинальном токе 1 А, что гарантирует эффективную работу в цепях с ограниченными энергетическими ресурсами. Этот показатель способствует снижению потерь мощности, особенно при высоких токах, что важно для долговечности схем.
Сверхскоростной диод Fr107 также отличается хорошими показателями восстановления, что позволяет минимизировать помехи и искажения в системе. Это делает его идеальным выбором для применения в радиочастотных устройствах, где скорость реакции критична.
Диод Fr107 обладает хорошей термостойкостью, что позволяет использовать его в широком диапазоне температур от -55°C до +150°C, обеспечивая надежную работу в различных условиях эксплуатации, включая неблагоприятные климатические и технические среды.
Основные применения Fr107 включают системы защиты от перепадов напряжения, импульсные блоки питания, а также как элемент в фильтрующих и выпрямляющих цепях. Его высокая надежность и долговечность делают его востребованным в производстве бытовой электроники, автомобильной электроники и в индустриальных устройствах, где критична стабильная работа при высоких нагрузках.
Как правильно выбрать Fr107 диод для схемы
При выборе диода Fr107 для схемы необходимо учитывать несколько ключевых факторов, которые напрямую влияют на его работу и долговечность. Основные характеристики, на которые стоит обратить внимание, включают напряжение прямого и обратного пробоя, максимальный ток, скорость переключения и температура эксплуатации.
- Напряжение прямого пробоя: Diод Fr107 имеет прямое рабочее напряжение около 100 В. Важно учитывать, что рабочее напряжение схемы должно быть ниже этого значения с запасом, чтобы избежать перегрева и повреждения диода.
- Максимальный ток: Диод Fr107 поддерживает максимальный ток порядка 1 А. При проектировании схемы нужно удостовериться, что ток в цепи не превышает этой величины, иначе диод может выйти из строя.
- Скорость переключения: Fr107 обладает высокой скоростью переключения, что делает его идеальным для работы в высокочастотных схемах. Если ваша схема требует частого включения и выключения, этот параметр крайне важен.
- Температурные условия: Fr107 работает в диапазоне температур от -55°C до +150°C. Убедитесь, что ваша схема будет работать в пределах этих температур, иначе диод может не обеспечить нужную стабильность.
Также важно учитывать специфику применения диода. Например, для выпрямительных и защитных схем диод Fr107 подходит благодаря своей низкой потерей мощности и хорошей стабильности. В схемах с высоким импульсным током рекомендуется выбирать диоды с более высокой максимальной токовой нагрузкой, если предполагается превышение 1 А.
Не забудьте о монтаже: для интеграции Fr107 в схему требуется соблюдение правильных условий охлаждения и радиаторных решений, если нагрузка на диод будет значительной.
Таким образом, выбор Fr107 диода зависит от требований к напряжению, току, скорости переключения и температурным условиям. Убедитесь, что характеристики диода соответствуют условиям работы вашей схемы, чтобы избежать проблем с надежностью и долговечностью.

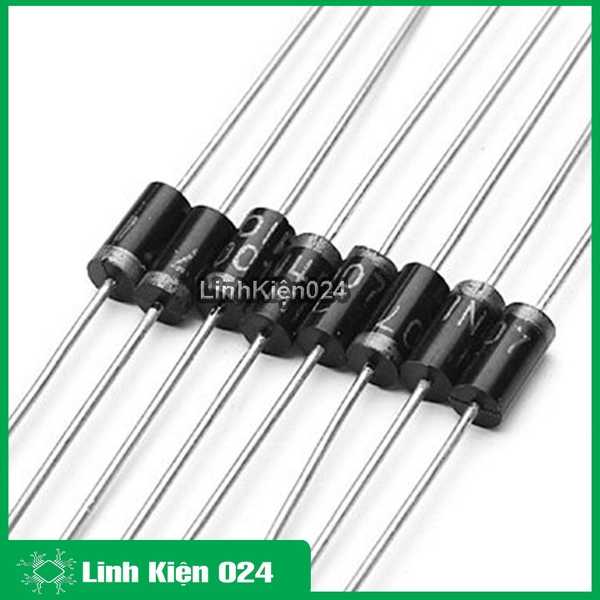

Применение Fr107 в импульсных блоках питания
Диод Fr107 широко используется в импульсных блоках питания (ИБП) благодаря своим характеристикам, таким как высокая скорость переключения и низкий прямой спад напряжения. Это делает его идеальным для работы в высокочастотных схемах, где важна эффективная работа при больших токах и малых потерях энергии.
Одной из ключевых особенностей Fr107 является его способность работать в условиях высоких импульсных токов, что делает его отличным выбором для выпрямительных схем и фильтрации в импульсных источниках питания. Его обратная скорость восстановления составляет порядка 500 нс, что позволяет минимизировать потерю энергии и уменьшить тепловыделение при работе с высокочастотными импульсами.
Кроме того, Fr107 подходит для защиты схем от перенапряжений и токовых импульсов, особенно в случаях, когда важна надежность и долговечность работы устройства. Он эффективен как в выпрямительных цепях, так и в схемах защиты от перенапряжений и скачков тока, что обеспечивает стабильную работу блока питания в различных условиях.
При использовании Fr107 в импульсных блоках питания важно учитывать его допустимые параметры, такие как максимальное прямое напряжение 1000 В и максимальный прямой ток 1 А. Это позволяет использовать его в блоках питания средней и высокой мощности, при этом не перегружая его характеристики в ходе эксплуатации.
Для повышения надежности работы и уменьшения потерь мощности, рекомендуется правильно подбирать диоды в зависимости от требований схемы, соблюдая рекомендации по теплоотведению и ограничению тепловых пиков в процессе работы.
Использование Fr107 в цепях защиты от перенапряжений
Диод Fr107 используется в схемах защиты от перенапряжений благодаря своим отличным характеристикам, которые позволяют эффективно ограничивать напряжение на уровне, безопасном для других компонентов цепи. Этот диод обладает быстрым временем восстановления и высокой пропускной способностью, что делает его идеальным для защиты от кратковременных импульсов перенапряжений, характерных для электрических и электронных устройств.
Основной принцип работы Fr107 в цепях защиты заключается в том, что он действует как шунт, который подключается параллельно защищаемым компонентам. При возникновении перенапряжения диод начинает проводить ток, тем самым ограничивая величину напряжения, воздействующего на чувствительные элементы цепи. Это предотвращает их повреждение, что особенно важно в устройствах с чувствительными микросхемами.
Одним из главных преимуществ Fr107 является его способность работать при высоких рабочих напряжениях до 1000 В, что позволяет использовать его в различных областях, включая защиту источников питания, слаботочных устройств и автомобильную электронику. Также важной характеристикой является высокая скорость восстановления, что критично для защиты в условиях частых импульсных перенапряжений.
Рекомендации по использованию Fr107 в цепях защиты:
- Применять диод для защиты схем с напряжением до 1000 В.
- Использовать в комбинации с другими защитными элементами, такими как варисторы или резисторы, для увеличения эффективности защиты.
- Учитывать максимальный ток, который может пройти через диод (1 А), при проектировании цепей защиты.
Правильный выбор местоположения диода в схеме защиты также критичен. Он должен быть подключен как можно ближе к защите, чтобы минимизировать воздействие перенапряжений на другие компоненты цепи.
Роль Fr107 в выпрямительных схемах для маломощных устройств
Fr107 представляет собой быстрый диод с низким падением напряжения в прямом направлении, что особенно важно для маломощных устройств, где экономия энергии и уменьшение тепловыделения критичны. Это позволяет значительно повысить эффективность работы выпрямителя и продлить срок службы компонентов устройства.
В типичной выпрямительной схеме с использованием Fr107, диод выполняет роль выпрямителя переменного тока (AC) в постоянный (DC). В зависимости от конструкции схемы, Fr107 может быть использован в одиночной конфигурации или в составе мостовых выпрямителей. В обоих случаях он обеспечивает стабилизацию выходного напряжения и минимизирует колебания, которые могут повлиять на работу чувствительных компонентов.
Примечательной особенностью Fr107 является его способность работать при высоких частотах. Это важно для применения в маломощных устройствах с импульсным источником питания, где высокочастотные колебания являются неотъемлемой частью работы схемы. Диод Fr107 эффективно подавляет эти колебания, обеспечивая чистый выходной сигнал.
Важно отметить, что Fr107 подходит для работы при напряжениях до 100 В и токах до 1 А, что делает его подходящим для большинства маломощных приложений. Однако при работе в схемах с более высокими токами или напряжениями рекомендуется использовать другие компоненты, более устойчивые к таким условиям.
В результате, использование диода Fr107 в выпрямительных схемах для маломощных устройств позволяет улучшить их эффективность, снизить уровень шумов и повысить стабильность работы при небольших габаритах и стоимости компонентов.
Преимущества Fr107 в радиочастотных фильтрах
Диод Fr107 используется в радиочастотных фильтрах благодаря своей способности эффективно работать в высокочастотных диапазонах, обеспечивая хорошую стабильность при изменении частоты. Его характеристики идеально соответствуют требованиям для фильтрации радиочастотных сигналов.
Основные преимущества Fr107 в радиочастотных фильтрах:
- Высокая скорость переключения: Fr107 демонстрирует быструю реакцию на изменения напряжения, что критично для эффективной работы в радиочастотных фильтрах, где важна минимизация потерь сигнала.
- Низкие потери при пропускании сигналов: Диод имеет низкое сопротивление в рабочем диапазоне частот, что минимизирует потери энергии при пропускании сигнала и улучшает качество фильтрации.
- Широкий рабочий диапазон температур: Fr107 сохраняет стабильность характеристик в широком диапазоне температур, что делает его пригодным для применения в различных климатических условиях и повышает надежность фильтров.
- Малые размеры и высокая плотность упаковки: Компактные размеры Fr107 позволяют использовать его в фильтрах, где важна экономия места, что особенно актуально для мобильных устройств и встроенных систем.
- Стабильность в условиях высокого напряжения: Diode Fr107 сохраняет свою работоспособность при высоких напряжениях, что расширяет его применимость в схемах с высокой мощностью.
Эти преимущества делают Fr107 востребованным компонентом в радиочастотных фильтрах, обеспечивая надежную фильтрацию и минимизацию искажений сигналов. Важно учитывать характеристики диода при проектировании схем, чтобы достичь оптимальной эффективности работы устройства.
Как Fr107 влияет на надежность электрических цепей
Диод Fr107 оказывает значительное влияние на надежность электрических цепей благодаря своей высокой рабочей стабильности и эффективности в различных режимах. Это особенно важно в устройствах, которые подвергаются частым перепадам напряжения и высокочастотным помехам, таких как импульсные блоки питания и системы защиты.
Одним из ключевых факторов, обеспечивающих надежность, является быстрый отклик Fr107 при переключении. Высокая скорость восстановления (типично 1 нс) помогает предотвратить перерасход энергии и снижает вероятность перегрева, что значительно увеличивает срок службы компонентов цепи.
Fr107 обладает низким уровнем утечек тока в режиме обратной полярности, что предотвращает несанкционированные токовые утечки и минимизирует потери энергии. Этот фактор повышает общую эффективность работы устройства и способствует лучшей стабильности его работы при высоких нагрузках.
Диод способен работать при высоких температурах (до 150°C), что делает его идеальным для эксплуатации в условиях экстремальных температур. Это важное качество особенно в критичных приложениях, где отказ компонента может привести к поломке всей системы. Благодаря устойчивости к перегреву, Fr107 увеличивает общую безопасность цепей и предотвращает возможные повреждения других элементов схемы.
Дополнительно, Fr107 минимизирует влияние высокочастотных помех и может эффективно работать в радиочастотных фильтрах, что помогает поддерживать стабильность сигналов в сложных электрических цепях. Это способствует надежной работе системы в условиях электромагнитных воздействий, снижая вероятность ошибок в передаче данных или сбоя в работе устройства.
Таким образом, применение диода Fr107 в различных схемах значительно увеличивает их долговечность, снижает вероятность отказов и повышает общую надежность работы электрических цепей, особенно в устройствах с высоким уровнем нагрузок и агрессивной рабочей средой.
Условия эксплуатации и ограничения применения Fr107 диода
Fr107 диод предназначен для работы в разнообразных электрических схемах, но его эксплуатация требует соблюдения нескольких ключевых условий. Во-первых, диод оптимально функционирует при температурных режимах от -40°C до +150°C. При превышении этих температурных значений возможно нарушение его характеристик и сокращение срока службы. При эксплуатации в условиях высокой влажности или в агрессивных химических средах, диод может подвергнуться коррозии, что снижает его эффективность.
Диод Fr107 имеет ограничения по максимальному прямому току, который составляет 1 А. Это означает, что при превышении этого значения диод может выйти из строя из-за перегрева. Для предотвращения перегрева важно учитывать рабочие условия, такие как плотность тока и теплоотведение в схемах. Для улучшения теплового контакта и предотвращения перегрева рекомендуется использовать радиаторы или другие системы охлаждения в случае интенсивной работы устройства.
Сопротивление при прямом токе (forward voltage) Fr107 обычно составляет около 0.9 В. Это ограничивает его использование в высокоэффективных схемах, где требуется минимизация потерь на напряжение. Поэтому для приложений с высокой степенью эффективности и низким напряжением диод может не подходить.
Диод обладает ограниченной мощностью, которую он может поглотить, составляющей 100 Вт. Поэтому для применения в схемах с более высокой мощностью необходимо выбирать другие диоды с большей мощностью рассеивания или рассматривать другие варианты защиты.
Также важно учитывать, что Fr107 имеет максимальное обратное напряжение 1000 В. Это ограничение накладывает запрет на его использование в схемах с более высокими обратными напряжениями, что требует выбора диодов с соответствующими характеристиками.
Вместе с тем, Fr107 диод имеет высокую скорость переключения, что делает его удобным для использования в схемах с высокими частотами. Однако его ограниченная способность к работе в условиях высоких напряжений и температур требует тщательного выбора условий эксплуатации и контроля работы схемы.
Вопрос-ответ:
Какие основные характеристики диода Fr107?
Диод Fr107 обладает следующими характеристиками: максимальное обратное напряжение составляет 100 В, максимальный прямой ток — 1 А, а его обратный ток при напряжении 100 В не превышает 50 нА. Также у этого диода низкое время восстановления, что позволяет использовать его в высокоскоростных цепях. Этот диод хорошо работает в диапазоне температур от -40°C до +150°C, что делает его универсальным для различных приложений.
В каких областях можно использовать диод Fr107?
Диод Fr107 применяется в радиочастотных фильтрах, импульсных блоках питания, а также в схемах защиты от перенапряжений. Благодаря своим характеристикам, его можно использовать в маломощных выпрямителях и в цепях с высокой частотой. Он идеален для защиты чувствительных компонентов от перенапряжений, а также для выпрямления высокочастотных сигналов в электронных устройствах.
Почему стоит выбирать диод Fr107 для защиты от перенапряжений?
Диод Fr107 эффективен для защиты от перенапряжений благодаря своим низким характеристикам утечек и быстрому восстановлению. Он способен быстро реагировать на резкие скачки напряжения, защищая компоненты от повреждений. Этот диод легко интегрируется в схемы защиты, обеспечивая долговечность и надежность работы всей цепи. Использование Fr107 позволяет минимизировать риск повреждения оборудования в случае появления внезапных высоких напряжений.
Можно ли использовать Fr107 в высокочастотных схемах?
Да, диод Fr107 предназначен для работы в высокочастотных схемах, благодаря его быстрому времени восстановления и малому времени отклика. Это делает его отличным выбором для радиочастотных фильтров и выпрямителей в устройствах, работающих на высоких частотах. Он сохраняет стабильную работу даже при переменных условиях и может эффективно фильтровать сигналы с высокой частотой.
Как правильно выбрать Fr107 для конкретной схемы?
При выборе диода Fr107 для схемы важно учитывать его максимальные параметры: напряжение, ток и частотные характеристики. Для схем, где требуется защита от перенапряжений, следует выбирать модели с минимальным обратным током и высокой скоростью восстановления. В случае использования в выпрямительных схемах важно учитывать рабочее напряжение и максимально допустимый ток, чтобы диод не перегревался и не выходил из строя при больших нагрузках. Также стоит учитывать рабочую температуру, особенно для высокотемпературных приложений.
