Генератор тактовых импульсов (ГТИ) формирует последовательность периодических сигналов, которые синхронизируют работу электронных компонентов. Без него невозможно обеспечить корректную работу цифровых систем, таких как микроконтроллеры, процессоры, ПЛИС и аналоговые схемы с временной логикой. Типовая частота генерации варьируется от нескольких килогерц до десятков гигагерц, в зависимости от конкретного назначения устройства.
В микропроцессорных системах ГТИ задаёт частоту исполнения команд. Например, при использовании кварцевого резонатора на 16 МГц тактовая частота микроконтроллера AVR задаётся с точностью до десятков наносекунд. В системах с ПЛИС частота генератора напрямую влияет на производительность схемы: превышение допустимого значения приведёт к сбоям в логике. Для надёжной работы в таких системах применяют генераторы с фазовой автоподстройкой (PLL), позволяющие гибко адаптировать частоту в режиме реального времени.
В аудиотехнике ГТИ используется для формирования частоты дискретизации в цифро-аналоговых преобразователях. Например, в системах с 44,1 кГц стабильность генератора определяет уровень джиттера и, как следствие, качество звука. При разработке синтезаторов и секвенсоров, где требуется строгое временное позиционирование событий, используются ГТИ с минимальными фазовыми шумами и высокой температурной стабильностью.
В радиочастотных устройствах генераторы тактовых импульсов синхронизируют частотные синтезаторы и приёмные цепи. Применение температурно-компенсированных генераторов (TCXO) позволяет минимизировать частотные отклонения, что критично, например, в системах GPS или цифровой радиосвязи. Также ГТИ используется для модуляции сигнала и временной мультиплексии в цифровых передатчиках.
Для обеспечения надёжности в промышленных условиях предпочтение отдают генераторам с внешними кварцевыми резонаторами и возможностью резервного питания. В системах с повышенными требованиями к отказоустойчивости (например, в медицине или авиации) применяют отказоустойчивые схемы с несколькими источниками тактирования, автоматическим переключением и мониторингом фазовых сдвигов.
Стабилизация частоты работы микроконтроллеров
Для обеспечения стабильной и предсказуемой работы микроконтроллеров требуется точный источник тактовых импульсов. Наиболее распространённый способ – использование кварцевого генератора, подключаемого к входам тактового генератора микроконтроллера. Кварцевый резонатор формирует частоту с отклонением менее ±50 ppm, что позволяет минимизировать ошибки в вычислениях и временных интервалах.
В системах реального времени предпочтение отдают внешним тактовым генераторам с термокомпенсацией (TCXO), поскольку они сохраняют стабильность при изменении температуры. Такие решения критичны, например, для GPS-модулей и цифровых интерфейсов UART, где даже небольшое дрожание частоты может привести к потере данных.
Встроенные RC-генераторы, несмотря на низкую стоимость, обладают высокой температурной и напряженческой зависимостью, что делает их непригодными для задач, где требуется стабильность частоты лучше 1%. Для их калибровки применяют автокоррекцию по эталонному сигналу, но это увеличивает сложность схемотехники и время запуска устройства.
Для минимизации джиттера рекомендуется использовать PLL-контроллеры (фазовые автоподстройки частоты), которые синхронизируют тактовую частоту внутреннего генератора с внешним опорным источником. Это особенно важно при высокочастотной передаче данных, например, в SPI-интерфейсах с частотами выше 10 МГц.
Выбор конкретного способа стабилизации зависит от допустимого уровня частотных отклонений, условий эксплуатации и требований к энергопотреблению. В критически точных системах применяют OCXO-источники (генераторы с термостатированным кварцем), обеспечивающие стабильность до ±1 ppb, однако они имеют высокую стоимость и требуют значительное энергопотребление.
Синхронизация компонентов в цифровых схемах
Синхронизация обеспечивает упорядоченную передачу и обработку данных между компонентами цифровой схемы. Основной инструмент – генератор тактовых импульсов, создающий стабильную последовательность фронтов сигнала, по которым происходит фиксация состояний регистров, запуск счётчиков и переключение логических состояний.
Асинхронная работа компонентов приводит к метастабильности и сбоям в логике. Для исключения этих эффектов в многотактных системах применяют схему синхронизации с общей тактовой шиной. В многофазных системах используются фазосдвинутые сигналы, позволяющие выполнять операции чтения и записи с минимальными временными перекрытиями.
При проектировании важно учитывать задержки распространения сигнала. Рекомендуется размещать генератор близко к наиболее чувствительным к синхронизации узлам и использовать буферы для выравнивания временных диаграмм. Пренебрежение этими мерами может привести к ошибочному чтению данных в регистровых цепях.
В микроконтроллерных системах синхронизация происходит через внутреннюю тактовую сеть, распределяющую сигналы от единого источника (например, PLL-модуля) по всем блокам. Для внешних устройств применяют синхронизацию через интерфейсы SPI, I²C или UART, где тактовый сигнал либо передаётся по выделенной линии, либо генерируется при каждом цикле передачи.
Для повышения надёжности систем рекомендуется реализовывать логический контроль фазировки и совпадения частот на этапах проектирования. Использование цифровых фазовых детекторов и схем автоматической подстройки частоты (например, DLL) снижает риск рассинхронизации и обеспечивает стабильную работу даже в условиях температурных и напряженческих флуктуаций.
Формирование временных интервалов в таймерах
Генератор тактовых импульсов играет ключевую роль в работе таймеров, обеспечивая точную основу для формирования временных интервалов. Таймеры, встроенные в микроконтроллеры и другие цифровые устройства, используют тактовую частоту для отсчёта времени с фиксированной дискретностью.
При конфигурации таймера задаются два основных параметра: частота тактового сигнала и предделитель (prescaler), который делит входную частоту на определённое значение. Это позволяет изменять длительность одного тика таймера без необходимости менять внешний генератор.
- Если частота генератора составляет 8 МГц, а предделитель равен 64, то один тик таймера будет длиться 8 мкс.
- Для получения интервала в 1 мс при таком предделителе потребуется 125 тиков таймера (1 мс / 8 мкс).
Для формирования временных интервалов применяются два подхода:
- Режим счётчика: таймер считает импульсы до заданного значения, после чего генерирует событие (например, прерывание). Этот метод используется, когда требуется повторяющийся интервал (например, 10 мс для периодического опроса датчика).
- Режим сравнения (CTC): таймер автоматически сбрасывается при совпадении текущего значения со значением регистра сравнения. Это позволяет формировать стабильные интервалы без вмешательства программы между циклами.
Важно выбирать параметры предделителя и регистра сравнения с учётом частоты генератора и требуемой точности. Например, при использовании 16-битного таймера с генератором 16 МГц возможно получить диапазон интервалов от десятков микросекунд до нескольких секунд без потери разрешения.

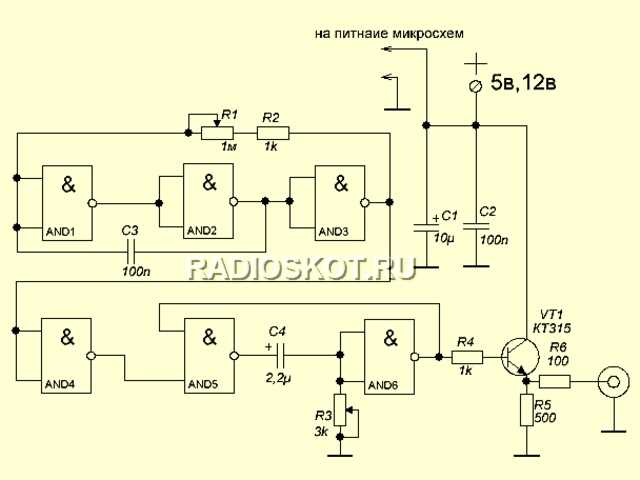

В системах реального времени рекомендуется избегать нестабильных или нестандартизованных источников тактовой частоты, так как это напрямую влияет на точность формирования интервалов. Кварцевые генераторы или внешние TCXO обеспечивают минимальное отклонение.
Формирование временных интервалов через таймеры на базе стабильного тактового генератора позволяет добиться высокой точности синхронизации событий, особенно в задачах ШИМ, измерения длительности сигналов и реализации задержек без участия центрального процессора.
Обеспечение последовательной передачи данных
Для организации надёжной последовательной передачи данных в цифровых устройствах критически важно точно согласовать тактовую частоту между передающим и принимающим узлами. Генератор тактовых импульсов формирует синхросигналы, определяющие момент считывания и записи каждого бита данных. В UART-интерфейсах, например, используется частота, кратная стандартной скорости передачи (например, 1,8432 МГц для 115200 бод), что позволяет микроконтроллеру с высокой точностью извлекать биты из входного потока.
В протоколах типа SPI и I²C тактовый сигнал (SCLK или CLK) формируется мастером, а передача данных синхронизируется с его фронтами. При этом генератор импульсов должен обеспечивать стабильную частоту без джиттера, чтобы избежать сбоев чтения или записи. В случае SPI важно учитывать фазу и полярность сигнала, настраиваемую в регистрах управления, что требует строгой координации с характеристиками генератора.
В устройствах с высокой скоростью передачи, таких как USB или CAN, используются PLL (Phase-Locked Loop) генераторы, позволяющие умножать базовую частоту до требуемых мегагерц без потери стабильности. При проектировании схемы генератор должен иметь минимальный фазовый шум и отклонение частоты не более ±0,01%, особенно при передаче пакетов с контрольной суммой, чувствительных к временным искажениями.
Для обеспечения надёжности передачи в условиях электромагнитных помех рекомендуется использовать генераторы с температурной компенсацией (TCXO) или кварцевые резонаторы, которые обеспечивают стабильную частоту независимо от внешней среды. Кроме того, при длине линии передачи свыше 1 метра желательно применять синхронизированные драйверы и приёмники с внешними буферами тактового сигнала.
Создание временных диаграмм в логических анализаторах
Генератор тактовых импульсов служит опорным источником синхронизации при формировании временных диаграмм в логических анализаторах. Он обеспечивает стабильную частоту дискретизации, позволяющую точно фиксировать изменение логических состояний на входах анализатора. При недостаточной стабильности тактового генератора временные диаграммы теряют достоверность из-за фазовых искажений и смещений по времени.
Для формирования диаграмм высокого разрешения рекомендуется использовать генераторы с частотой дискретизации не ниже 100 МГц при анализе сигналов с частотой до 10 МГц. При исследовании высокочастотных шин (SPI, DDR, USB) требуются генераторы с частотой от 500 МГц до нескольких гигагерц. Применение PLL-схем позволяет добиться минимального джиттера и стабильно воспроизводить форму сигнала.
При разработке логического анализатора важно учитывать соотношение между частотой тактирования и временным интервалом отображения. Например, для точного отображения фронтов сигнала длительностью 5 нс необходима тактовая частота не менее 200 МГц. Также генератор должен обеспечивать строгую синхронность между каналами, иначе на временной диаграмме появятся артефакты в виде ложных переходов.
Практически все современные анализаторы поддерживают настройку внешнего тактового входа. Это позволяет синхронизировать генератор с тестируемым устройством и избегать временного дрейфа. При использовании внешнего источника важно следить за согласованием по уровню и импедансу, чтобы избежать отражений и сбоев синхронизации.
Правильная организация генерации тактовых импульсов – ключ к получению достоверных и воспроизводимых временных диаграмм при анализе цифровых протоколов, переходных процессов и состояний логических элементов.
Управление шаговыми двигателями в системах автоматики
Генератор тактовых импульсов обеспечивает точное управление шаговыми двигателями за счет формирования синхронизированных последовательностей сигналов. Частота и длительность импульсов напрямую влияют на скорость и позиционирование ротора.
Для повышения точности управления применяют микрошаговый режим, где генератор формирует импульсы с изменяемой амплитудой и фазой, что снижает вибрации и обеспечивает плавное движение. Важным параметром является стабильность частоты тактов – отклонения вызывают ошибку позиционирования.
В системах с высокой динамикой используются генераторы с возможностью программирования частоты и длительности импульсов, что позволяет адаптировать управление под конкретные задачи и нагрузку на двигатель.
Реализация управления требует согласования генератора с драйвером шагового двигателя, который преобразует логические импульсы в последовательность включения обмоток. В системах с обратной связью генератор синхронизируется с контроллером, анализирующим позицию ротора по энкодеру, для коррекции тактовых импульсов и устранения ошибок.
Оптимальные значения частоты импульсов зависят от характеристик двигателя и механической нагрузки, обычно находятся в диапазоне от сотен герц до нескольких килогерц. Превышение максимально допустимой частоты приводит к пропуску шагов и снижению точности.
Использование специализированных генераторов с встроенными алгоритмами управления упрощает интеграцию в автоматические системы и снижает нагрузку на центральный контроллер.
Вопрос-ответ:
Какие функции выполняет генератор тактовых импульсов в электронных устройствах?
Генератор тактовых импульсов служит источником регулярных временных сигналов, которые обеспечивают синхронизацию работы всех цифровых компонентов внутри устройства. Он формирует последовательность импульсов с определённой частотой, благодаря чему микропроцессоры, контроллеры, память и другие элементы выполняют операции строго по заданному расписанию. Без него невозможно обеспечить корректную передачу данных и управление процессами, требующими точной временной координации.
Какие типы генераторов тактовых импульсов чаще всего используются в современных устройствах?
Основные типы включают кварцевые генераторы, RC-генераторы и генераторы на основе кольцевых мультивибраторов. Кварцевые генераторы обеспечивают высокую стабильность и точность частоты за счёт использования пьезоэлектрического резонатора. RC-генераторы проще и дешевле, но менее стабильны. Кольцевые мультивибраторы применяются в простых схемах с низкими требованиями к точности такта.
Как влияет нестабильность тактового сигнала на работу микроконтроллера?
Нестабильность тактового сигнала может приводить к сбоям в работе микроконтроллера, таким как ошибочная обработка команд, задержки или прерывания в выполнении программ. Из-за изменения частоты нарушается синхронизация внутренних операций, что негативно отражается на точности временных интервалов и работе коммуникационных интерфейсов. В некоторых случаях это вызывает системные сбои и снижение надёжности устройства.
Как выбрать подходящий генератор тактовых импульсов для конкретного устройства?
Выбор зависит от требований к точности, стабильности и стоимости. Если важна высокая стабильность частоты, лучше использовать кварцевый генератор. Для бюджетных и менее критичных по точности систем подойдут RC-генераторы. Также учитывается диапазон рабочих частот, энергопотребление и размеры компонента. Анализ требований конкретного проекта помогает определить оптимальный тип и параметры генератора.
