Как отрегулировать фары на ваз 2115

Неправильно отрегулированные фары на ВАЗ 2115 могут привести к ухудшению видимости в темное время суток и ослеплению встречных водителей. Регулировка требуется не только после замены ламп или фар, но и после мелких ДТП, ремонта подвески или изменения клиренса автомобиля. Пренебрежение этой процедурой снижает безопасность движения.

Для точной настройки фар необходимо выбрать ровную горизонтальную площадку и подготовить вертикальную стену на расстоянии пяти метров от передней части автомобиля. Уровень топлива должен быть не менее половины бака, а в салоне – только водитель. Давление в шинах – согласно заводским значениям. Эти условия обеспечивают корректное положение кузова относительно дороги.

Регулировка проводится при помощи винтов на корпусе фары: один отвечает за вертикальное смещение светового пучка, второй – за горизонтальное. Световой пучок ближнего света должен иметь четкую границу, с легким подъёмом вправо. Центры пучков должны располагаться строго симметрично относительно продольной оси автомобиля. При наличии противотуманных фар они регулируются отдельно и должны светить ниже основной линии ближнего света.

Проверка состояния фар и креплений перед регулировкой

Перед началом регулировки необходимо убедиться, что фары и их крепления находятся в исправном состоянии. Даже незначительные люфты или повреждения корпуса могут исказить результат регулировки и снизить эффективность освещения.

• Проверьте целостность стекол фар. Наличие трещин, помутнений или сколов искажает световой пучок. Поврежденные стекла требуют замены.
• Оцените состояние отражателя внутри корпуса. Если отражающий слой потускнел или облез, это приведёт к рассеиванию света и снижению яркости.
• Убедитесь, что фара надежно закреплена. Пошатайте корпус рукой – он не должен смещаться. При обнаружении люфта проверьте крепежные винты и гайки, при необходимости подтяните их или замените.
• Проверьте механизмы регулировки – как ручные, так и электрические (если установлены). Все винты и приводы должны вращаться без усилия и заеданий.
• Осмотрите резиновые уплотнители и посадочные места на наличие деформаций и следов влаги. Попадание воды внутрь корпуса может повлиять на работу лампы и отражателя.

Если в процессе проверки выявлены неисправности, их необходимо устранить до проведения регулировки. Регулировать фары с поврежденными компонентами бессмысленно – световой пучок всё равно будет нарушен.

Выбор площадки и условий для корректной настройки света

Стена должна быть светлой, однородной, без выступов, граффити или отверстий. Лучше всего использовать гладкую оштукатуренную поверхность. Перед регулировкой необходимо проверить, чтобы на месте проведения работ отсутствовали источники постороннего освещения, особенно сзади или сбоку – это может исказить видимость световых пятен.

Автомобиль должен стоять строго по центру относительно стены, колеса – выровнены, давление в шинах соответствует норме. Багажник и салон не должны быть перегружены – дополнительный вес влияет на угол наклона кузова. Уровень топлива должен быть близок к половине бака – это минимизирует отклонения.

Работы по регулировке выполняются в условиях слабой естественной освещённости – вечером, ночью или в закрытом помещении с выключенным светом. Яркость фара должна визуально просматриваться на стене, без размытых границ. При необходимости допускается использование маломощного направленного фонаря для работы с регулировочными винтами.

Подготовка автомобиля к регулировке фар

Перед началом регулировки необходимо создать исходные условия, при которых фары будут выставлены корректно и не потребуют повторной настройки после эксплуатации автомобиля. Невыполнение этих условий может привести к искажению светового пучка и неправильному положению границы света и тени.

• Заправьте полный бак топлива. Недостаток топлива может изменить баланс автомобиля и повлиять на высоту передней части кузова.
• Убедитесь, что давление в шинах соответствует норме: 1,9 бар для передних и 2,0 бар для задних колес (рекомендуемые значения для ВАЗ 2115 с нормальной загрузкой).
• Из салона и багажника удалите все лишние предметы. Любая нагрузка, особенно в багажнике, может сместить центр тяжести и повлиять на наклон кузова.
• Установите автомобиль на ровной горизонтальной площадке. Подвеска должна быть полностью разгружена и в стабильном положении.
• Убедитесь, что пружины и амортизаторы не просевшие. Любые отклонения по высоте между левым и правым бортом требуют предварительного устранения.
• Посадите водителя или разместите груз массой около 75 кг на водительское сиденье, чтобы имитировать стандартную нагрузку при эксплуатации.
• Проверьте работу корректора фар (если установлен). Регулятор должен быть установлен в положение «0».

После выполнения этих условий можно переходить к определению уровня светотеневой границы и непосредственной регулировке.

Разметка стены и установка контрольных точек

Для точной настройки света фар необходимо предварительно разметить вертикальную поверхность, расположенную на расстоянии 5 метров от передней части автомобиля. Стена должна быть ровной, светлой и без выступов. Освещение в помещении – рассеянное, без ярких источников света, влияющих на видимость световых пятен.

Начертите горизонтальную линию на высоте центра фар. Для этого измерьте расстояние от земли до центра каждой фары рулеткой, возьмите среднее значение и отложите его на стене от пола. Проведите линию по уровню. Это основная ось для ориентира светового пучка.

Затем нанесите вертикальную линию строго по центру автомобиля. Для этого измерьте ширину машины, найдите её середину и перенесите это значение на стену, отмеряя от одного из краёв рабочей зоны. Точка пересечения центральной вертикали с горизонталью – это нулевая контрольная точка.

От центральной вертикали отложите в стороны расстояния, равные расстоянию между центром каждой фары и осевой линией автомобиля. Полученные точки обозначьте короткими вертикальными метками – они соответствуют положению правой и левой фары. Через каждую из них также проведите вертикальные линии вверх и вниз – это линии настройки левого и правого пучков света.

Дополнительно отметьте на каждой из вертикальных линий контрольные точки на 5–10 см ниже горизонтали центра фар – это граница верхнего среза ближнего света. По ним будет проводиться регулировка в соответствии с нормативами.

Порядок регулировки ближнего света фар

Перед началом регулировки необходимо установить автомобиль на ровной горизонтальной поверхности на расстоянии 5 метров от стены. Топливный бак должен быть заполнен наполовину, в салоне – водитель или эквивалентный груз, давление в шинах – по заводским значениям.

На стене проводят вертикальную линию, соответствующую продольной оси автомобиля. Затем наносятся две дополнительные вертикальные линии напротив центров фар. Горизонтальная линия проводится на уровне центра фар – её высоту определяют, измеряя расстояние от пола до центра линзы ближнего света. Ниже этой линии отмечается вторая – на 5 см ниже (при расстоянии 5 м от стены).

Поворотными винтами, расположенными сзади каждого блока фары, регулируется направление светового пучка. Один винт отвечает за вертикальную настройку, второй – за горизонтальную. Световой пучок ближнего света должен располагаться так, чтобы верхняя граница светотеневой границы совпадала с нижней горизонтальной линией, а излом линии – с вертикальной меткой, соответствующей центру фары.

После регулировки одной фары переходят ко второй, контролируя, чтобы обе световые границы были симметричны и не уходили выше контрольной линии. Завершив настройку, проверяют результат в тёмное время суток на дороге – свет должен быть равномерным, без ослепления встречного транспорта.

Регулировка дальнего света фар на ВАЗ 2115

Для корректной настройки дальнего света необходимо выполнить регулировку по двум направлениям – вертикальной и горизонтальной. Автомобиль устанавливают на ровной площадке на расстоянии 5 метров от ровной вертикальной поверхности (стены или экрана). Перед началом работы убедитесь в правильном положении колес и отсутствии дополнительной нагрузки в салоне.

В крышках фар ВАЗ 2115 предусмотрены специальные регулировочные винты. Вертикальная регулировка осуществляется винтом, расположенным сверху фары. Поворачивая винт по часовой стрелке, световой пучок поднимается, против часовой – опускается. Горизонтальная регулировка производится боковым винтом, смещающим пучок вправо или влево.

При настройке дальнего света отметьте центр светового пятна на стене. Верхняя граница светового пятна должна находиться чуть выше горизонтальной контрольной линии (примерно на 5 см при расстоянии 5 метров). Горизонтальный сдвиг светового пучка должен быть строго по центру, чтобы исключить ослепление встречных водителей.

Проверку результата рекомендуется проводить в темное время суток, чтобы убедиться в равномерности и правильности светового пятна. При необходимости повторите регулировку до достижения требуемых параметров.

Использование регулировочного механизма фар

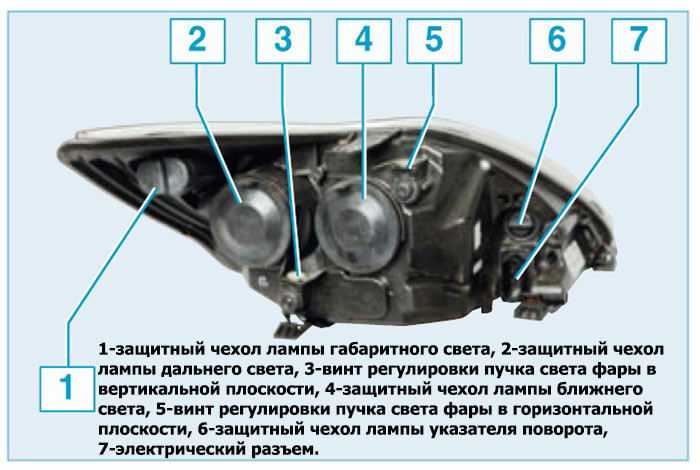

Регулировочный механизм фар ВАЗ 2115 представляет собой два винта: вертикальный и горизонтальный. Вертикальный винт отвечает за подъем и опускание светового пучка, горизонтальный – за смещение вправо или влево.

Для доступа к регулировочным винтам необходимо открыть капот и найти их на корпусе фары. Обычно они расположены сверху и сбоку фарного блока.

Для регулировки используется крестовая отвертка или специальный ключ. Вращение вертикального винта по часовой стрелке поднимает световой пучок, против – опускает. Горизонтальный винт при вращении смещает пучок в сторону.

Во время регулировки автомобиль должен быть установлен на ровной поверхности на расстоянии около 5 метров от вертикальной ровной стены. Оптимальная высота светового пятна должна совпадать с отметками на стене, установленными согласно инструкции по регулировке фар.

Регулировка должна проводиться при выключенном ближнем свете и при правильной загрузке автомобиля: водитель и груз в багажнике, чтобы учесть реальное положение кузова.

После настройки рекомендуется проверить правильность света на дороге, чтобы избежать слепящего эффекта для встречных водителей и обеспечить достаточную видимость.

Проверка результата после регулировки в тёмное время суток

Для оценки точности настройки фар выберите ровный участок дороги с минимальным движением и отсутствием искусственного освещения. Включите ближний свет и встаньте на расстоянии 5–7 метров перед автомобилем. Проверьте, чтобы световые пятна на стене или препятствии были четкими, симметричными и не выходили за границы разметки, соответствующей нормативам.

Обратите внимание на высоту светового пучка: он должен находиться примерно на уровне центра фары или немного ниже, чтобы не ослеплять встречных водителей. Для дальнего света проверьте равномерность освещения дороги на расстоянии 30–40 метров, отсутствие темных пятен и резких переходов.

Важно оценить зону освещения сбоку от дороги – свет не должен уходить в сторону тротуара или кустов. При обнаружении смещений или неправильной высоты повторите регулировку с учетом выявленных ошибок.

Если возможно, проведите проверку с помощником, который сообщит о заметном ослеплении или недостаточном освещении в зоне встречного движения. В случае сомнений используйте специализированное оборудование для точной диагностики.

Вопрос-ответ:

Какие инструменты и оборудование нужны для регулировки фар на ВАЗ 2115?

Для работы потребуется крестовая и плоская отвертки, шестигранник или ключ нужного размера для регулировочных винтов, уровень или отвес, рулетка и маркер для разметки стены. Также желательно иметь ровную площадку с ровной стеной на расстоянии около 5 метров от автомобиля, чтобы можно было точно оценить направление светового пятна.

Как правильно подготовить автомобиль перед началом регулировки фар?

Подготовка включает проверку давления в шинах, чтобы оно было одинаковым на всех колесах, а также удаление лишнего груза из багажника и салона. Автомобиль должен стоять на ровной горизонтальной поверхности, без наклона кузова. Важно проверить состояние креплений фар и чистоту стекол, чтобы свет не искажался из-за повреждений или загрязнений.

Как определить, что фары на ВАЗ 2115 настроены неправильно?

Если свет фар ослепляет встречных водителей, неравномерно освещает дорогу или световой пучок направлен слишком высоко или низко, это признаки неправильной регулировки. При движении ночью можно заметить, что дорога освещается плохо или ближний свет не достигает нужной дальности. Визуальная проверка на стене с разметкой поможет увидеть отклонение пучков.

Какая последовательность действий при регулировке ближнего света на ВАЗ 2115?

Автомобиль устанавливается перед ровной стеной на расстоянии около 5 метров. Включается ближний свет. На стене отмечаются контрольные точки — по центру каждой фары и на уровне ее оптической оси. Затем с помощью регулировочных винтов корректируют вертикальный и горизонтальный угол света, чтобы световые пятна совпали с размеченными точками. Регулировка проводится аккуратно, чтобы избежать смещения света в сторону встречного движения.

Какие ошибки часто допускают при регулировке фар, и как их избежать?

Распространённая ошибка — настройка фар на неровной площадке, что приводит к неправильному углу наклона света. Иногда забывают проверить давление в шинах и нагрузку автомобиля, что влияет на уровень кузова. Также некорректно отмечают контрольные точки на стене или регулируют свет при включённом дальнем свете. Чтобы избежать проблем, нужно подготовить автомобиль и место, соблюдать правильный порядок действий и проверять результат при реальной езде в темное время.

Как правильно подготовить автомобиль перед регулировкой фар на ВАЗ 2115?

Перед началом регулировки фар необходимо подготовить автомобиль. Рекомендуется проверить давление в шинах, чтобы оно соответствовало норме, и убедиться, что автомобиль загружен так же, как обычно при эксплуатации. Необходимо убрать с кузова лишний груз и проверить состояние креплений фар — они должны быть плотными и не иметь повреждений. Автомобиль нужно поставить на ровной горизонтальной площадке, примерно в 3–5 метрах от ровной стены или экрана, чтобы проекция световых пятен была видна и поддавалась точной корректировке.

Какие действия выполняются при регулировке ближнего света фар на ВАЗ 2115?

Для регулировки ближнего света сначала включают соответствующие фары и отмечают на стене уровень светового пятна. Затем с помощью регулировочных винтов на корпусе фары корректируют высоту и боковое смещение светового пучка. Свет должен быть направлен так, чтобы верхняя граница пятна находилась немного ниже горизонтальной линии на стене, а также смещалась вправо для лучшего освещения обочины. После каждой регулировки проверяют результат, чтобы избежать ослепления встречных водителей и обеспечить достаточную видимость дороги.
