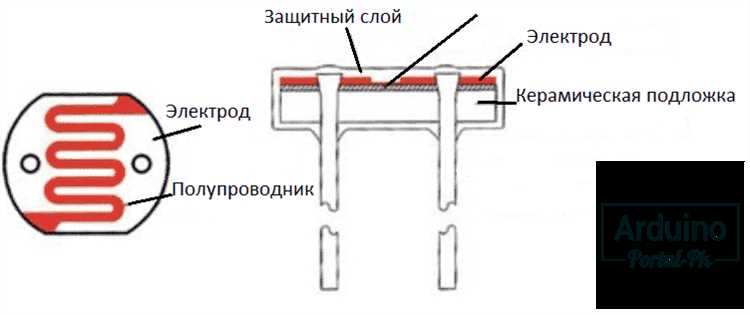

Фоторезистор – это светочувствительный резистор, сопротивление которого зависит от уровня освещённости. При ярком свете оно может снижаться до сотен Ом, а в темноте возрастать до нескольких мегаом. Это свойство делает его удобным для построения систем автоматического управления освещением, сигнализаций и простых измерительных устройств на базе Arduino.
Оптимальный диапазон сопротивлений зависит от условий освещённости, в которых будет работать схема. Для дневного света подойдёт фоторезистор с диапазоном 1–10 кОм, для работы в темноте – с диапазоном 100 кОм и выше. Резистор в цепи подбирается экспериментально, чтобы выходное напряжение изменялось в пределах 0–5 В в нужных условиях.
Arduino UNO, Nano и другие модели имеют 6 аналоговых входов (A0–A5), каждый из которых может быть использован для считывания данных с фоторезистора. Напряжение считывается в диапазоне от 0 до 1023 (10-битный АЦП), что позволяет получать довольно точные значения уровня освещённости при корректной настройке делителя.
Перед подключением важно проверить, чтобы фоторезистор не перегревался и не подвергался длительному воздействию высоких температур, так как это может повлиять на точность измерений и срок службы компонента.
Выбор подходящего фоторезистора и его характеристик
Для работы с платой Arduino подходят фоторезисторы с сопротивлением в темноте не менее 1 МОм и сопротивлением при ярком освещении в пределах 5–10 кОм. Это обеспечивает стабильное изменение выходного сигнала при изменении уровня освещённости.
Рекомендуется использовать фоторезисторы на основе сульфида кадмия (CdS), так как они обладают хорошей чувствительностью в диапазоне видимого света. Типичное обозначение таких элементов – GL5537, GL5528 или аналогичные. Модель GL5528, например, показывает сопротивление около 10 кОм при ярком свете и до 1 МОм в полной темноте, что делает её подходящей для подавляющего большинства задач.
Следует обращать внимание на время отклика. У стандартных фоторезисторов оно составляет от 20 до 100 мс, что достаточно для измерения освещённости, но не подойдёт для высокочастотных изменений. Если требуется высокая скорость, стоит рассмотреть фотодиоды или фототранзисторы.
Диаметр активной поверхности влияет на точность измерений. Большие элементы (например, 5 мм) лучше фиксируют изменения освещения на расстоянии, в то время как компактные (3 мм) подходят для локальных источников света.
Необходимо учитывать и рабочее напряжение – хотя фоторезистор сам не требует питания, его следует подключать через делитель напряжения с использованием резистора подходящего номинала (обычно 10 кОм), чтобы напряжение на аналоговом входе Arduino не превышало 5 В.
Для точных измерений желательно протестировать несколько экземпляров перед установкой в проект, так как допускается разброс характеристик даже внутри одной партии.
Схема подключения фоторезистора к аналоговому входу
Для измерения освещённости с помощью фоторезистора используется делитель напряжения. Он формируется из самого фоторезистора и дополнительного резистора, соединённых последовательно. Точка между ними подключается к аналоговому входу платы Arduino, например, A0.
Фоторезистор изменяет своё сопротивление в зависимости от уровня освещённости. При этом напряжение на аналоговом входе будет варьироваться от 0 до 5 В, что позволяет считывать значение с помощью функции analogRead().
- Второй конец резистора подключается к GND.
Рекомендуемое значение резистора – 10 кОм. Это значение подходит для большинства бытовых условий освещения. При слабом свете сопротивление фоторезистора возрастает, и напряжение на аналоговом входе снижается. При ярком свете – наоборот.
Если использовать другие значения резистора, необходимо учитывать диапазон сопротивлений конкретного фоторезистора. При необходимости можно заменить фиксированный резистор на подстроечный, чтобы вручную подобрать оптимальный диапазон считываемых значений.
Подключение выполняется без необходимости дополнительных компонентов. Питание от Arduino достаточно для работы датчика, а сигнал с аналогового входа можно использовать для последующей обработки или управления внешними устройствами.
Необходимые компоненты для базовой схемы с фоторезистором
Для построения простой схемы измерения освещённости с использованием фоторезистора и платы Arduino потребуется минимальный набор компонентов. Все элементы легко доступны и не требуют специального оборудования.
1. Фоторезистор (LDR): Оптимальный выбор – модели с номинальным сопротивлением 10–20 кОм при освещении. Подходят распространённые LDR GL5528 или аналогичные.
2. Резистор 10 кОм: Используется в делителе напряжения. При изменении освещённости сопротивление фоторезистора меняется, и на аналоговом входе Arduino фиксируются разные уровни напряжения. Номинал в 10 кОм обеспечивает устойчивую работу в большинстве бытовых условий.
3. Макетная плата (breadboard): Упрощает сборку схемы без пайки. Позволяет быстро перестроить соединения и изменить параметры цепи.
4. Провода-перемычки (jumper wires): Минимум три провода – для подключения фоторезистора, резистора и подачи питания от Arduino.
5. Плата Arduino: Подходит любая модель с аналоговыми входами – Uno, Nano, Mega. Для базовой схемы достаточно одного аналогового пина (например, A0) и контактов питания GND и 5V.
Этот список охватывает все необходимые элементы для создания схемы измерения освещённости с последующей обработкой данных в микроконтроллере Arduino.
Подключение делителя напряжения на базе фоторезистора
Для считывания изменения освещённости с помощью Arduino фоторезистор включают в схему делителя напряжения. Это позволяет преобразовать изменение сопротивления в аналоговый сигнал, который можно считывать через вход A0 контроллера.
Делитель напряжения состоит из двух последовательно соединённых элементов: фоторезистора и резистора постоянного сопротивления. Точка между ними подключается к аналоговому входу Arduino. Схема формирует переменное напряжение на выходе в зависимости от уровня освещённости.
Оптимальное значение резистора зависит от диапазона сопротивления фоторезистора. При использовании популярного GL5528 с сопротивлением от 10 кОм (в темноте) до 1 кОм (на свету) рекомендуется использовать резистор на 10 кОм для достижения максимальной чувствительности в среднем диапазоне освещённости.
Если фоторезистор установлен в верхней части делителя (ближе к +5 В), сопротивление резистора на нижней части влияет на степень изменения выходного напряжения при изменении освещённости. Такая конфигурация удобна для детектирования уменьшения света. Если же фоторезистор установлен снизу (между аналоговым входом и GND), делитель реагирует на увеличение освещённости.
Сигнал с выхода делителя можно считывать функцией analogRead(A0), возвращающей значения от 0 до 1023. Эти данные можно использовать для управления светодиодами, сервоприводами или другими устройствами в зависимости от условий освещения.
Пример кода для считывания данных с фоторезистора
const int photoPin = A0; // Пин, к которому подключён фоторезистор
void setup() {
Serial.begin(9600); // Инициализация монитора порта
}
void loop() {
int lightLevel = analogRead(photoPin); // Считывание значения освещённости
delay(500); // Пауза между измерениями
}
Значение lightLevel будет находиться в диапазоне от 0 до 1023. Чем выше освещённость, тем меньше сопротивление фоторезистора и выше напряжение на аналоговом входе.
Рекомендации: при подключении используйте резистор с номиналом 10 кОм. Если предполагаются измерения при низкой освещённости, допустимо увеличить сопротивление до 20–50 кОм. Значения удобно анализировать, если преобразовать их в проценты или логически интерпретировать пороги освещения в коде.
Калибровка показаний фоторезистора в разных условиях освещения
Для точного считывания данных с фоторезистора необходимо провести калибровку, учитывая вариативность освещения. Сначала определите минимальное и максимальное значение аналогового сигнала, которое выдает сенсор в текущих условиях. Например, при полном затемнении напряжение на аналоговом входе обычно близко к 1023, а при ярком дневном свете – около 0–100.
Используйте функцию analogRead() для замера показаний при разных уровнях освещения. Запишите эти значения для дальнейшей обработки.
Для нормализации данных примените формулу преобразования: выход = map(значение, min_света, max_света, 0, 100), где min_света и max_света – границы измеренного диапазона. Это позволит получить результат в процентах или другой удобной шкале.
Если условия освещения меняются динамически, стоит добавить усреднение показаний. Для этого считывайте несколько значений подряд и вычисляйте среднее арифметическое, снижая влияние шумов и резких скачков.
При использовании в системах с широким диапазоном освещения учитывайте нелинейность характеристики фоторезистора. При необходимости выполните аппроксимацию или используйте калибровочные кривые, чтобы повысить точность измерений.
Применение фоторезистора в проектах автоматического освещения
Фоторезистор используется для контроля уровня освещённости, что позволяет реализовать автоматическое включение и выключение светильников. Его сопротивление изменяется в зависимости от освещения: при ярком свете сопротивление падает, при темноте – растёт.
В проектах автоматического освещения на основе Arduino значения с фоторезистора считываются с помощью функции analogRead(). На основе полученных данных реализуется логика управления нагрузкой, например, реле или транзистором, включающим свет.
Для корректной работы необходимо выполнить калибровку: определить пороговые значения аналогового сигнала для включения и отключения света с учётом конкретных условий освещения в месте установки.
Практическое применение включает уличные светильники, освещение в помещениях с изменяемой инсоляцией, а также системы энергосбережения, которые отключают свет при достаточном естественном освещении.
Использование задержек и гистерезиса в программном коде предотвращает частые переключения из-за колебаний уровня освещённости. Рекомендуется добавлять фильтрацию сигнала для повышения стабильности работы.
Фоторезистор подходит для проектов с невысокими требованиями к точности измерения освещённости. При необходимости более точного контроля стоит рассмотреть специализированные светочувствительные датчики с цифровым выходом.
Вопрос-ответ:
Как правильно подключить фоторезистор к плате Ардуино для получения аналоговых данных?
Фоторезистор обычно подключается в составе делителя напряжения. Один вывод фоторезистора соединяется с напряжением 5 В, а второй — с аналоговым входом Ардуино и через резистор на землю. Резистор подбирается так, чтобы получить удобный диапазон напряжения при изменении освещенности. Аналоговый вход считывает напряжение, которое зависит от сопротивления фоторезистора и, соответственно, от освещенности.
Какие параметры резистора использовать вместе с фоторезистором для делителя напряжения?
Значение резистора выбирается с учётом сопротивления фоторезистора при освещении и в темноте. Обычно берут резистор с сопротивлением около 10 кОм. Если резистор слишком мал, изменения напряжения будут незначительными при изменении света. Если слишком велик — напряжение может сильно колебаться и быть менее стабильным. Для точного подбора проводят тесты с помощью мультиметра или напрямую в коде.
Как можно улучшить стабильность и точность показаний фоторезистора на Ардуино?
Для повышения стабильности полезно использовать сглаживание сигналов в программной части — например, усреднять несколько последовательных измерений аналогового входа. Аппаратно можно добавить небольшой конденсатор параллельно резистору, чтобы сгладить шумы. Также важно правильно расположить датчик, избегая влияния бликов или прямого солнечного света, который может привести к резким скачкам.
Какие ошибки часто допускают при подключении фоторезистора к Ардуино и как их избежать?
Частая ошибка — неправильный выбор резистора в делителе напряжения, что приводит к малому диапазону изменения сигнала. Еще одна — подключение фоторезистора не к аналоговому входу, а к цифровому, где он не сможет дать плавное значение освещенности. Иногда забывают заземлить цепь правильно или применяют слишком длинные провода, что увеличивает помехи. Проверка схемы на мультиметре помогает избежать подобных проблем.
Можно ли использовать фоторезистор с Ардуино для управления освещением в помещении?
Да, это распространённое применение. Фоторезистор позволяет определить уровень освещенности в комнате и автоматически включать или выключать лампы. Для этого в коде Ардуино устанавливают пороговые значения аналогового сигнала, при достижении которых происходит переключение выходного пина, управляющего реле или транзистором, подающим питание на источник света.
Как правильно подключить фоторезистор к плате Ардуино для считывания значений освещённости?
Фоторезистор подключается к аналоговому входу Ардуино через делитель напряжения. Один вывод фоторезистора соединяется с 5 В питания, второй — с аналоговым входом и одновременно через резистор (обычно 10 кОм) — на землю. Такой делитель позволяет измерять изменяющееся сопротивление фоторезистора как напряжение на аналоговом входе. Подключение следует выполнять аккуратно, чтобы избежать коротких замыканий и обеспечить стабильное питание. Считывание значений выполняется с помощью функции analogRead, которая возвращает число от 0 до 1023, пропорциональное уровню освещённости.
Какие параметры фоторезистора влияют на точность измерений освещённости при работе с Ардуино?
Основные параметры — это сопротивление фоторезистора при ярком освещении и в темноте, а также его чувствительность к определённым диапазонам света. Если сопротивление в светлое время слишком мало или слишком велико в темноте, диапазон измерений может оказаться неудобным для стандартного 10-битного аналого-цифрового преобразователя Ардуино. Кроме того, важна стабильность характеристик при изменении температуры и времени эксплуатации. Для точных измерений стоит выбирать фоторезисторы с подходящими номиналами и проверять результаты с помощью калибровки в условиях реального освещения.
