Как подключить трехфазный двигатель на 220 без конденсаторов

Трехфазный двигатель рассчитан на работу от трехфазной сети с напряжением 380 В, однако часто возникает необходимость запустить его от однофазной сети 220 В. Традиционное решение – использование конденсаторов для создания искусственной второй фазы, но это усложняет конструкцию и снижает надежность системы.

Важно учитывать, что при отсутствии конденсаторов мотор будет работать с пониженной мощностью и крутящим моментом, что влияет на область применения такой схемы. Для сохранения работоспособности двигателя рекомендуется контролировать температурный режим и избегать длительных нагрузок, превышающих расчетные значения.

Принцип работы трехфазного двигателя при подключении к сети 220 В

Трехфазный двигатель рассчитан на питание от трехфазной сети с фазным напряжением около 380 В. При подключении к однофазной сети 220 В без конденсаторов происходит изменение режима работы, требующее особой схемы подключения.

В обычных условиях на статор подаются три сдвинутые по фазе на 120° переменные напряжения, создающие вращающееся магнитное поле. При питании от одной фазы с напряжением 220 В магнитное поле становится несимметричным, что снижает пусковой момент и приводит к перегреву обмоток.

Для запуска двигателя без конденсаторов применяют схему с прямым подключением двух обмоток к сети, где одна обмотка работает как основная, а вторая – как дополнительная, подключенная через резистор или специальное включение, что позволяет приблизить форму вращающегося поля.

При таком подключении ток в дополнительной обмотке смещается по фазе относительно тока основной обмотки, что создаёт условно вращающееся магнитное поле и обеспечивает вращение ротора. Однако эффективность и мощность двигателя снижаются примерно на 20–30% от номинальных характеристик.

Для сохранения рабочего ресурса важно контролировать температуру обмоток и избегать длительной работы двигателя на пониженной мощности. Рекомендуется применять тепловую защиту и избегать частых пусков под нагрузкой.

Таким образом, трехфазный двигатель при подключении к 220 В без конденсаторов работает за счёт создания сдвига фаз с помощью схемы подключения обмоток, что позволяет получить вращающееся магнитное поле, хотя с пониженной производительностью и с необходимостью контроля параметров эксплуатации.

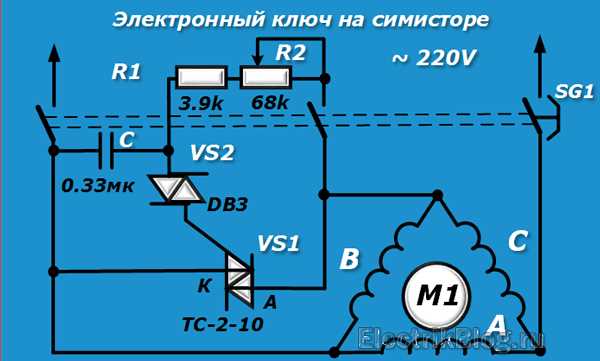

Схема подключения двигателя в треугольник для однофазной сети

Подключение трехфазного двигателя в треугольник к однофазной сети 220 В возможно при условии, что обмотки выдерживают напряжение 220 В. В схеме треугольника каждая обмотка получает напряжение равное фазному напряжению сети, то есть 220 В.

Для подключения нужно соединить концы обмоток следующим образом: конец первой обмотки соединяется с началом второй, конец второй – с началом третьей, а конец третьей – с началом первой. Точки соединения формируют треугольник.

Далее к двум свободным точкам подключения подключаются провода однофазной сети. Так как отсутствуют трифазные три провода, двигатель будет работать с меньшей мощностью и сниженной пусковой характеристикой.

Обязательным условием является правильный выбор пускового резистора или применение специальных пусковых устройств, чтобы избежать перегрузки и перегрева двигателя при запуске в таком режиме.

Неправильное подключение или работа двигателя без учета этих условий приводит к повышенному нагреву и быстрому выходу из строя.

Выбор подходящего двигателя для работы без конденсаторов

Для подключения трехфазного двигателя к однофазной сети 220 В без конденсаторов важно подобрать двигатель с определенными характеристиками. Наиболее подходят асинхронные двигатели с короткозамкнутым ротором и номинальным напряжением 380 В, рассчитанные на работу в треугольнике.

При выборе обращайте внимание на двигатель с низкой индуктивностью и минимальным пусковым током, поскольку отсутствие конденсаторов снижает возможность формирования полноценного вращающегося магнитного поля. Мощность двигателя не должна превышать 1-1,5 кВт для упрощения запуска и снижения перегрузок.

Оптимальным вариантом являются двигатели с заводской маркировкой «Y/Δ», допускающие переключение обмоток с «звезды» на «треугольник». В схеме без конденсаторов их подключают в треугольник, что позволяет использовать однофазную сеть напрямую, снижая необходимость дополнительного оборудования.

Двигатели с повышенным сопротивлением пусковой обмотки обеспечивают более плавный старт и уменьшают токи перегрузки. Следует избегать моделей с высокими пусковыми токами или требующих фазосдвига для запуска, так как без конденсаторов их эксплуатация невозможна или крайне ограничена.

При эксплуатации без конденсаторов важно проверить технические паспортные данные двигателя, включая токи пуска и нагрузки, класс изоляции и условия эксплуатации. Рекомендуется выбирать двигатели с классом изоляции не ниже F и защитой от перегрева для повышения надежности в нестандартных условиях.

Необходимые изменения в клеммной коробке двигателя

Для подключения трехфазного двигателя на 220 В без конденсаторов требуется модификация клеммной коробки. В стандартной конфигурации клеммы мотора соединены для работы в звезду (Y) или треугольник (Δ) под трехфазное напряжение 380 В. При переходе на однофазное питание с напряжением 220 В нужно обеспечить соединение обмоток строго в треугольник.

Далее необходимо правильно соединить концы обмоток согласно схеме треугольника: клеммы U1, V2 и W1 объединяются в одну группу, клеммы V1, W2 и U2 – в другую. Такое соединение уменьшит общее сопротивление цепи, что позволит получить рабочее напряжение 220 В на каждой обмотке.

Провода внутри коробки должны быть надежно закреплены и изолированы, чтобы избежать замыканий. Рекомендуется использовать клеммники с пружинным или винтовым зажимом для упрощения монтажных работ и улучшения контакта.

Для правильного подключения также важно пометить клеммы и проверить порядок соединений с помощью мультиметра или омметра перед подачей питания. Ошибки в соединении приведут к перегреву и быстрому выходу двигателя из строя.

Если двигатель изначально не предназначен для работы на 220 В без конденсаторов, необходимо удостовериться в его сопротивлениях обмоток и возможности работы в треугольнике без ухудшения характеристик.

Методы запуска двигателя без применения пусковых конденсаторов

При подключении трехфазного двигателя на 220 В без пусковых конденсаторов применяется несколько основных способов запуска, которые позволяют избежать проблем с пусковым моментом и перегрузками электросети.

Первый метод – прямой пуск в треугольник с использованием плавного увеличения напряжения на обмотках. Для этого применяют автотрансформаторы с регулировкой выходного напряжения. Пуск происходит при сниженном напряжении (около 70-80% номинального), что снижает пусковой ток и механические нагрузки. После выхода на рабочий режим напряжение плавно повышают до номинала.

Второй способ – использование частотного преобразователя (частотника). Он позволяет плавно наращивать частоту питающей сети, что контролирует скорость и момент двигателя, обеспечивая мягкий пуск без пиковых токов. Частотный преобразователь требует точной настройки параметров двигателя и схемы подключения.

Третий вариант – пуск с помощью звезды-треугольника. На первом этапе обмотки подключаются по схеме «звезда», что уменьшает напряжение на каждой фазе примерно до 58% от номинального. После набора скорости происходит переключение на схему «треугольник», обеспечивающую номинальную мощность. Для данного способа необходимо использовать двигатель с клеммной коробкой, позволяющей переключать соединения обмоток.

Четвёртый метод – применение резистивных или реактивных вставок в цепь питания двигателя на время пуска. Вставки ограничивают пусковой ток, снижая нагрузку на сеть. После выхода двигателя на рабочие обороты сопротивления отключаются с помощью контакторов. Данный способ менее эффективен и используется в специфических случаях.

Ограничения мощности и момента при таком подключении

Подключение трехфазного двигателя к сети 220 В без пусковых конденсаторов накладывает жёсткие ограничения на доступную мощность и пусковой момент. Основные факторы связаны с невозможностью создать полноценное вращающееся магнитное поле и компенсировать фазовый сдвиг.

• Максимальная мощность двигателя при таком подключении обычно не превышает 0,75–1,1 кВт. Более мощные моторы требуют дополнительного оборудования для стабильного запуска и работы.
• Пусковой момент снижается примерно на 30–50% по сравнению с нормальной трехфазной работой. Это связано с односторонним питанием и отсутствием фазосдвигающего элемента.
• Текущий пусковой ток увеличивается, что может приводить к перегрузке электросети и срабатыванию защитных устройств.
• Снижение эффективности двигателя достигает 10–15%, что ведёт к увеличенному нагреву и снижению ресурса.

Рекомендуется использовать данную схему для двигателей с малой мощностью и лёгкой нагрузкой без высокого пускового момента. Для тяжёлых нагрузок или больших мощностей необходимы методы запуска с конденсаторами или частотными преобразователями.

1. При выборе двигателя ориентируйтесь на тип и параметры, рассчитанные на однофазное питание с низким пусковым моментом.
2. Для увеличения момента запуска можно применять внешние пускатели или специальные схемы включения, но это увеличит сложность системы.
3. Контролируйте температуру и ток двигателя во время пуска и работы для предотвращения перегрева.

Игнорирование этих ограничений приводит к снижению надежности и быстрому выходу двигателя из строя.

Влияние схемы подключения на ресурс и нагрев двигателя

При подключении трехфазного двигателя на 220 В без конденсаторов схема влияет напрямую на тепловой режим и срок службы. Наиболее распространенный вариант – включение обмоток в треугольник. Это снижает напряжение на каждой фазе до 127 В вместо 220 В, но при этом увеличивает ток нагрузки, что ведет к дополнительному нагреву.

Основные моменты, влияющие на ресурс и нагрев:

• Ток обмоток: При подключении в треугольник ток в каждой обмотке возрастает примерно в 1,73 раза по сравнению с нормальной трехфазной сетью 380 В. Это повышает тепловую нагрузку и ускоряет износ изоляции.
• Недостаток пускового момента: Отсутствие конденсаторов снижает начальный вращающий момент, что может приводить к пробуксовкам и повышенному нагреву при пуске.
• Перегрев из-за несимметричной нагрузки: Если фазы питающей сети не сбалансированы, одна или две обмотки могут перегреваться сильнее, что сокращает срок службы двигателя.
• Охлаждение: При повышенном токе ухудшается эффективность естественного охлаждения, так как температура корпуса повышается, и тепловой режим выходит за допустимые нормы.

Рекомендации для снижения негативного влияния схемы подключения:

1. Выбирать двигатель с запасом по мощности, рассчитанный на работу при пониженном напряжении и повышенном токе.
2. Обеспечивать равномерное распределение нагрузки по фазам, контролировать симметрию напряжения в сети.
3. Устанавливать дополнительное внешнее охлаждение или вентиляторы для уменьшения температуры обмоток.
4. Использовать термодатчики для контроля температуры и защиту от перегрева.
5. При возможности применять плавные пускатели, минимизирующие пусковые токи и тепловые перегрузки.

Невыполнение этих рекомендаций сокращает ресурс двигателя и увеличивает вероятность отказов из-за перегрева и разрушения изоляции.

Практические примеры использования двигателей на 220 В без конденсаторов

В промышленных условиях подобное подключение используется для привода конвейерных лент и вентиляторов с невысокими требованиями к пусковому моменту. Это позволяет снизить количество дополнительных компонентов и упростить электрическую схему.

В бытовых и полупрофессиональных условиях двигатели без конденсаторов на 220 В применяются в электропилах, циркулярных станках и насосных установках. При этом важно учитывать ограничение пускового тока, которое достигается плавным запуском через пускатель или регулировку напряжения.

Для повышения надёжности и уменьшения перегрева рекомендуется использование тепловых реле и ограничителей тока. В установках с продолжительной работой на высоких нагрузках стоит обеспечить дополнительное охлаждение двигателя, например, вентилятором или размещением в хорошо проветриваемом корпусе.

При подключении двигателя к сети 220 В без конденсаторов следует внимательно проверять правильность фазировки и избегать длительной работы с несимметричной нагрузкой, чтобы сохранить ресурс обмоток и предотвратить повышение температуры.

Реальные проекты показывают, что двигатель мощностью 1,1 кВт, подключённый по схеме «треугольник» к 220 В без конденсаторов, при условии корректной сборки и защиты, способен работать стабильно в течение нескольких тысяч часов без выхода из строя и без значительного перегрева.

В случаях, когда требуются более высокие пусковые характеристики, используют специальные двигатели с двойной обмоткой или предусматривают использование автотрансформаторов для снижения пускового напряжения, что также позволяет отказаться от пусковых конденсаторов.

Вопрос-ответ:

Можно ли подключить трехфазный двигатель на 220 В без использования конденсаторов?

Да, возможно подключить трехфазный двигатель на 220 В без конденсаторов, если использовать схему подключения «треугольник» и подать трехфазное питание с правильно организованной нейтралью или с балансировкой фаз. При этом мотор должен быть рассчитан на работу в таких условиях, иначе возникнут проблемы с пуском и эксплуатацией.

Какие ограничения по мощности и крутящему моменту возникают при подключении двигателя без конденсаторов к однофазной сети?

При работе трехфазного двигателя на однофазной сети без конденсаторов наблюдается значительное снижение пускового момента, что затрудняет запуск нагрузки с высокой инерцией. Максимальная мощность также ограничена, потому что двигатель фактически работает не на трехфазном режиме, а на упрощенной схеме с потерями. В таких условиях мотор быстрее нагревается и изнашивается.

Какие изменения нужно внести в клеммную коробку двигателя для подключения на 220 В без конденсаторов?

Для подключения трехфазного двигателя на 220 В без конденсаторов обычно требуется соединить обмотки по схеме «треугольник» в клеммной коробке. Это означает, что концы каждой обмотки необходимо соединить с начала следующей, создавая замкнутый контур. Такая перестановка меняет напряжение на каждой обмотке и позволяет использовать напряжение сети 220 В без дополнительного оборудования.

Какие методы запуска двигателя применяют при отсутствии пусковых конденсаторов?

При отсутствии пусковых конденсаторов используют несколько методов запуска: ручной поворот ротора для создания начального вращения, подключение двигателя к сети через автотрансформатор с пониженным напряжением для уменьшения пускового тока, или применение специальных устройств, таких как частотные преобразователи. Также некоторые модели двигателей допускают прямой пуск без дополнительных устройств, но только при небольшой нагрузке.

Как влияет схема подключения на нагрев и срок службы двигателя при работе без конденсаторов?

Подключение двигателя без конденсаторов обычно приводит к неравномерному распределению токов в обмотках, что вызывает повышенный нагрев. Повышенная температура сокращает срок службы изоляции и приводит к ускоренному износу подшипников. Для снижения этих рисков требуется контролировать температуру двигателя и не допускать работы под нагрузкой, превышающей рекомендуемую для такого подключения.

Можно ли подключить трехфазный двигатель на 220 В без использования конденсаторов, и как это сделать правильно?

Да, подключить трехфазный двигатель к сети 220 В без конденсаторов можно, но для этого обычно используют схему «треугольник», при условии, что двигатель рассчитан на такое подключение. В трехфазной системе напряжение между любыми двумя фазами составляет около 380 В, а в однофазной сети — 220 В. При соединении обмоток в треугольник двигатель может работать от однофазной сети, если обеспечить правильное подключение и достаточную мощность двигателя. Для запуска часто применяют специальные методы, например, использование дополнительного сопротивления или трансформатора, но важно учитывать, что двигатель при этом будет работать с пониженной мощностью и меньшим пусковым моментом.

Какие ограничения возникают при работе трехфазного двигателя на 220 В без конденсаторов, и как это влияет на ресурс и нагрев?

Работа трехфазного двигателя в однофазной сети без конденсаторов связана с уменьшением стартового момента и снижением максимальной мощности. При таком подключении ток в обмотках становится неравномерным, что приводит к увеличению нагрева двигателя и ускоренному износу изоляции. Из-за этого ресурс двигателя может уменьшаться, особенно при длительной работе под нагрузкой. Для минимизации перегрева стоит контролировать температуру и ограничивать время непрерывной работы. Также важно использовать двигатель с характеристиками, допускающими подобное подключение, чтобы снизить риск повреждений.
