Припойка бобышки к тросику требует точного соблюдения техники и выбора материалов. Для надежного соединения важно использовать оловянно-свинцовый припой с содержанием олова не менее 60%, что обеспечивает достаточную прочность и коррозионную стойкость. Температура пайки должна находиться в диапазоне 250–320 °C, чтобы избежать перегрева тросика и деформации бобышки.
Перед пайкой поверхность тросика и бобышки необходимо тщательно очистить от загрязнений и окислов с помощью металлической щетки или абразивной бумаги с зернистостью 320–400. Обязательным этапом является нанесение флюса на основе канифоли, который ускоряет процесс смачивания и улучшает адгезию припоя. Не рекомендуется использовать кислотные флюсы, так как они вызывают коррозию металла в дальнейшем.
Припаивать бобышку следует с помощью паяльника мощностью 40–60 Вт, равномерно прогревая контактное место. Контакт должен быть стабильным не менее 3–5 секунд для качественного распределения припоя. После охлаждения соединение проверяют на механическую прочность, не допуская хлипкости и трещин. Соблюдение этих рекомендаций гарантирует долговечность и надежность соединения.
Выбор подходящего припоя и флюса для соединения бобышки и тросика
Для надежного и прочного соединения бобышки с тросиком важно правильно подобрать припой и флюс с учетом материалов и условий эксплуатации.
Припой рекомендуется выбирать на основе состава металлов в бобышке и тросике. Чаще всего используются следующие варианты:
- Припой на основе олова с содержанием свинца до 40% (Sn-Pb). Обеспечивает низкую температуру плавления (около 180–190°C) и хорошую адгезию. Подходит для стальных и медных тросиков.
- Безсвинцовые припои на основе олова с добавками серебра или меди (Sn-Ag-Cu). Рабочая температура выше – около 220–230°C, но лучше экологически и подходит для долговременных соединений.
- Припои с высоким содержанием серебра (до 5–10%) применяются при необходимости высокой прочности и устойчивости к вибрациям.
Флюс должен обеспечивать удаление окислов с поверхности и улучшать растекание припоя. Наиболее эффективны следующие типы:
- Канифоль (rosin) – подходит для электротехнических и механических соединений с медью и ее сплавами.
- Активированный флюс (RMA, RA) – используется при наличии сильных загрязнений и оксидных пленок, обеспечивает лучшее смачивание металлов.
- Флюсы на основе кислот (соляная, фосфорная) – применяются только при последующем тщательном удалении, так как они могут вызвать коррозию.
Для тросиков из нержавеющей стали предпочтительнее активированные флюсы, так как они эффективно разрушают пассивную пленку, характерную для нержавейки.
Рекомендуется использовать припой с температурой плавления ниже максимально допустимой для тросика и бобышки, чтобы избежать деформаций и потери механических свойств.
Перед пайкой поверхности должны быть очищены механически и обезжирены, чтобы обеспечить максимальную адгезию припоя и активность флюса.
Подготовка поверхности тросика и бобышки перед пайкой
Для обеспечения качественного и прочного соединения необходимо тщательно очистить поверхности тросика и бобышки от окислов, жиров и загрязнений. Металлические детали следует обработать механическим способом – например, мелкой наждачной бумагой зернистостью 320–400 или металлической щёткой, чтобы снять тонкий слой окалины и улучшить адгезию припоя.
После механической очистки рекомендуется обезжирить поверхности с помощью спирта или ацетона, удаляя остатки масла и пыль. Протирание следует выполнять безворсовой салфеткой или тканью, чтобы не оставить волокон.
Если тросик имеет многожильную конструкцию, каждый виток должен быть обработан отдельно для исключения наличия скрытых загрязнений и окислов. Для этого удобно применять ультразвуковую очистку в спиртовом растворе или использовать мелкую металлическую щётку с аккуратным раздвиганием витков.
Бобышка должна иметь ровную поверхность без заусенцев и неровностей. При необходимости поверхности можно слегка протереть пастой на основе оксида алюминия для дополнительного шлифования.
Только после полного удаления загрязнений и обеспечения блеска металла можно переходить к нанесению флюса. Чистота поверхности напрямую влияет на качество пайки и долговечность соединения.
Необходимые инструменты и их подготовка для пайки тросика
Для пайки бобышки к тросику потребуются следующие инструменты: паяльник мощностью 40-60 Вт с тонким жалом, олово-свинцовый или безсвинцовый припой с диаметром 0,5–1 мм, флюс на основе канифоли, мелкозернистая наждачная бумага (около 400–600 грит), тонкие плоскогубцы, и небольшой ватный тампон или щётка для очистки.
Перед началом работы убедитесь в исправности паяльника: нагрев должен быть стабильным, а жало чистым и без оксидных налётов. При необходимости очистите жало специальной губкой или металлической губкой для пайки и нанесите немного припоя для улучшения теплопередачи.
Подготовьте поверхность тросика и бобышки с помощью наждачной бумаги, удалив коррозию и загрязнения до металлического блеска. После шлифовки поверхность очистите ватным тампоном, смоченным изопропиловым спиртом, чтобы убрать мельчайшую пыль и жирные следы.
Флюс наносится тонким слоем на обе соединяемые поверхности перед пайкой. Используйте кисточку или деревянную палочку для равномерного распределения. Избегайте избытка флюса, чтобы избежать загрязнения прилегающих деталей.
Тонкие плоскогубцы применяются для надёжного удержания бобышки во время пайки, предотвращая её смещение и обеспечивая равномерный контакт с тросиком.

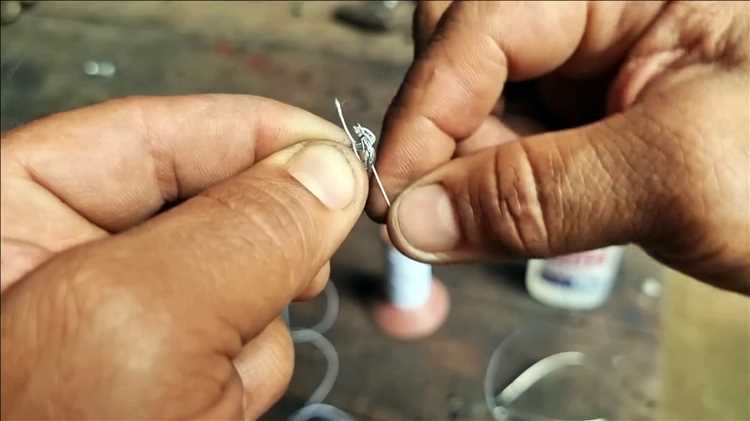

Техника правильного нагрева и контроля температуры при пайке
Для надёжного соединения бобышки с тросиком важно обеспечить равномерный и достаточный нагрев места пайки. Температура жала паяльника должна быть в диапазоне 300–350 °C, что позволяет припою плавиться и хорошо проникать между жилками тросика, не перегревая металл.
Используйте паяльник с регулируемым терморегулятором для точного контроля температуры. Перед началом работы проверьте температуру с помощью тест-пластинки или контактного термометра. Нагревание должно занимать не более 3–5 секунд, чтобы избежать деформации бобышки и ослабления тросика.
Контролируйте время контакта паяльника с деталями: излишний нагрев приводит к окислению и ухудшению сцепления. После нагрева быстро подавайте припой к соединению – он должен расплавиться и равномерно растечься по поверхности.
Для равномерного распределения тепла предварительно прогревайте бобышку и тросик одновременно, чтобы избежать резкого перепада температуры. При необходимости используйте тепловой экран или дополнительный теплоотвод для защиты соседних элементов.
Пошаговый процесс пайки бобышки к тросику
Очистите поверхность тросика и бобышки от загрязнений и окислов с помощью мелкой наждачной бумаги или металлической щётки. Обработайте места пайки растворителем или спиртом для удаления жировых следов.
Нанесите флюс на зону соединения, используя кисточку или ватную палочку. Флюс улучшит смачивание припоя и ускорит протекание реакции пайки.
Подготовьте паяльник с мощностью 40-60 Вт и нагрейте его до температуры около 300–350 °C. Проверяйте температуру с помощью тестера или регулируйте мощность для стабильного нагрева.
Прикоснитесь жалом паяльника к месту соединения тросика и бобышки, равномерно прогревая их. Следите, чтобы нагрев был равномерным, но не перегревал металл, иначе тросик может повредиться.
Поднесите припой к месту соединения сразу после нагрева. Припой должен расплавиться и растечься по поверхности тросика и бобышки, создавая прочное соединение.
Уберите паяльник и дайте месту соединения остыть естественным образом без дополнительного охлаждения. Быстрое охлаждение может вызвать трещины и снизить прочность шва.
Проверьте качество пайки визуально: шов должен быть ровным, блестящим, без комков и пропусков припоя. При необходимости удалите остатки флюса с помощью спирта и мягкой ткани.

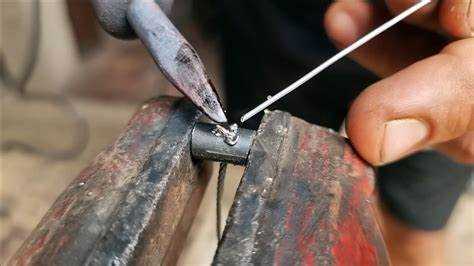

Методы проверки качества пайки и прочности соединения
Первичная проверка проводится визуальным осмотром. Шов должен быть ровным, блестящим, без трещин и пустот. Материал припоя не должен отслаиваться или иметь неоднородную структуру.
Для оценки прочности применяют статическую нагрузку. Легкое механическое усилие на изгиб или сдвиг в месте пайки не должно приводить к разрушению соединения. Если тросик или бобышка смещаются, пайку повторяют.
Допускается использование измерительных приборов для контроля температуры во время пайки, чтобы исключить перегрев, который снижает прочность соединения. Оптимальная температура для большинства припоев – 250-350 °C.
Применение капиллярного контроля или люминесцентной дефектоскопии позволяет выявить внутренние дефекты шва, недоступные визуальному осмотру. Такой метод подходит для ответственных узлов.
После пайки желательно провести циклы нагрузок – повторное сгибание и разгибание тросика возле места соединения. Отсутствие разрушений или деформаций свидетельствует о качественной пайке.
При сомнениях используют ультразвуковой контроль, который выявляет внутренние расслоения и непровары. Этот метод эффективен при массовом производстве и для сложных конструкций.
Заключительный этап – проверка на коррозионную стойкость, особенно если тросик будет работать в агрессивной среде. Для этого проводят обработку шва антикоррозийными средствами и визуальный контроль спустя время эксплуатации.

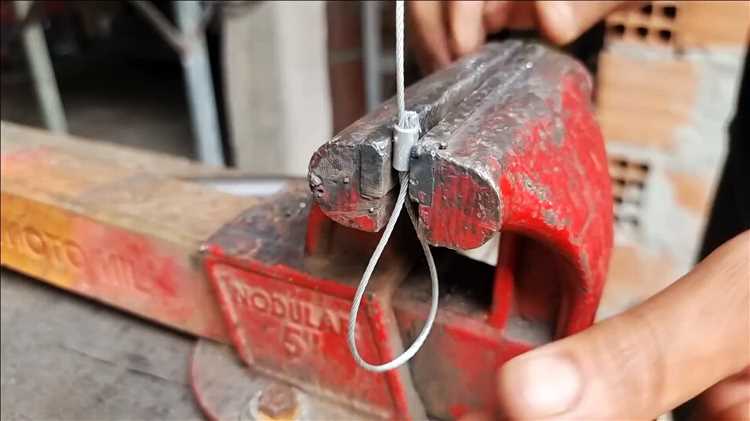

Как избежать типичных ошибок при пайке тросика и бобышки
Ошибки при пайке тросика и бобышки чаще всего связаны с неправильной подготовкой и несоблюдением температурного режима. Чтобы обеспечить надежное соединение, следует учитывать несколько ключевых моментов.
- Недостаточная очистка поверхностей. Металлы необходимо тщательно обезжирить и очистить от окислов с помощью абразивной шкурки или специального очистителя. Остатки грязи или жира ухудшают смачивание припоем и снижают прочность соединения.
- Неподходящий флюс. Использование неподходящего или некачественного флюса приводит к плохому растеканию припоя и образованию холодных паек. Рекомендуется применять флюс на основе канифоли или специализированные активные флюсы для стальных тросиков.
- Избыточный нагрев. Перегрев вызывает выгорание флюса и деформацию деталей. Оптимальная температура пайки для стальных тросиков с бобышками – около 300–350 °C. Следите за временем контакта жала паяльника с поверхностью – не более 5-7 секунд.
- Недостаточный нагрев. При слишком низкой температуре припой не расплавится равномерно, что создаст механически слабое соединение. Используйте термопару или индикатор температуры для контроля.
- Неправильный выбор припоя. Для соединения тросика и бобышки подходят припои с высоким содержанием олова и меди, обеспечивающие хорошую адгезию и прочность. Припои с низкой температурой плавления могут дать слабое соединение.
- Отсутствие фиксации тросика и бобышки. Подвижность элементов во время пайки приводит к нарушению контакта и образованию трещин. Надежно зафиксируйте детали перед пайкой с помощью тисков или специальных зажимов.
- Игнорирование времени охлаждения. Резкое охлаждение после пайки может вызвать внутренние напряжения и растрескивание. Дайте соединению остыть естественным путем, не применяйте воду или воздух под давлением.
Соблюдение этих рекомендаций поможет минимизировать ошибки и получить прочное, долговечное соединение между тросиком и бобышкой.
Уход и хранение спаянных тросиков для долговечности соединения
После пайки важно обеспечить сухие условия хранения. Влага способствует коррозии как тросика, так и пайки, что снижает прочность соединения.
Рекомендуется хранить спаянные тросики в герметичных пластиковых пакетах с осушителем или в металлических контейнерах без доступа воздуха.
Перед укладкой тросика проверяйте целостность пайки на наличие трещин и окислов. При обнаружении повреждений повторно обрабатывайте соединение.
Избегайте механических воздействий на область пайки: изгибы, ударные нагрузки и трение ускоряют разрушение контакта.
Для очистки используйте мягкую щетку или ватный тампон с изопропиловым спиртом. Агрессивные растворители и абразивы противопоказаны, так как могут повредить припой.
При транспортировке и хранении не допускайте скручивания тросика в узлы и сильного сдавливания. Это снижает риск деформации спайки и обеспечивает стабильность параметров соединения.
Регулярно проверяйте состояние соединения, особенно при длительном хранении или эксплуатации в агрессивных условиях – высокая влажность, резкие перепады температуры, пыль.
Вопрос-ответ:
Какие материалы нужны для пайки бобышки к тросику, чтобы соединение было прочным?
Для пайки понадобится припой с подходящей температурой плавления, чаще всего на основе олова с добавками для улучшения прочности. Также нужен флюс, который удаляет окислы и улучшает смачивание поверхности припоем. Важна чистота тросика и бобышки: перед пайкой их следует обезжирить и зачистить от загрязнений и коррозии. Используйте хорошо отшлифованные и обезжиренные поверхности для надежного соединения.
Как правильно подготовить тросик и бобышку перед пайкой?
Сначала тросик нужно очистить от грязи и окислов при помощи мелкой наждачной бумаги или металлической щетки. После зачистки поверхность протирается спиртом или ацетоном для удаления пыли и жира. Бобышка также очищается и при необходимости слегка шлифуется для лучшего контакта. Такая подготовка обеспечивает хорошее смачивание припоем и крепкую пайку.
Какая температура нагрева оптимальна для пайки бобышки к тросику, чтобы не повредить материал?
Температура нагрева должна быть достаточной для плавления припоя, но не слишком высокой, чтобы не расплавить или не деформировать тросик и бобышку. Обычно достаточно нагреть контакт до 230–280 °C. Лучше использовать паяльник с регулировкой температуры и измерять температуру на поверхности. Быстрый нагрев и точечное воздействие уменьшают риск повреждения.
Как проверить качество пайки и надежность соединения после работы?
После пайки соединение должно быть ровным, без трещин и пустот. Визуально осмотрите место пайки на предмет гладкой блестящей поверхности припоя без комков. Механическую прочность проверяют легким натяжением тросика — пайка не должна рассыпаться или расшатываться. Если соединение выдерживает небольшую нагрузку без деформаций, значит пайка выполнена правильно.
Какие ошибки чаще всего допускают при пайке бобышки к тросику и как их избежать?
Основные ошибки — плохая очистка поверхностей, чрезмерный нагрев, использование неподходящего припоя или флюса. Это приводит к слабому сцеплению, трещинам и плохому контакту. Чтобы избежать, тщательно подготовьте материалы, выбирайте припой и флюс согласно типу металлов, контролируйте температуру нагрева и не держите паяльник слишком долго на месте. Правильная техника гарантирует долговечность соединения.
