Проверка микроконтроллера на работоспособность – важный этап в процессе разработки и эксплуатации электронных устройств. Ошибки в работе микроконтроллеров могут привести к сбоям в функционале устройства, что особенно критично в системах с высокой степенью ответственности. Чтобы убедиться в надежности микроконтроллера, необходимо провести несколько базовых проверок, начиная от визуального осмотра и заканчивая тестированием функциональности на уровне программного обеспечения.
Следующим шагом является проверка питания микроконтроллера. Подключение стабилизированного источника питания, соответствующего техническим характеристикам устройства, является обязательным условием для корректной работы микроконтроллера. Использование питания с низким качеством или нестабильными параметрами может привести к нестабильной работе микроконтроллера или его поломке.
Для более глубокого тестирования необходимо использовать отладочное оборудование, такое как программаторы или специализированные устройства для мониторинга состояния микроконтроллера в реальном времени. Они позволяют отслеживать выходные сигналы, показатели температуры и другие параметры, которые могут свидетельствовать о неисправностях. Кроме того, важно проводить проверку микроконтроллера на уровне прошивки. Наличие корректной программы на микроконтроллере обеспечивает правильную работу его внутренних модулей и взаимодействие с периферийными устройствами.
Как проверить питание микроконтроллера с помощью мультиметра
Для диагностики питания микроконтроллера необходимо использовать мультиметр, который позволяет измерить напряжение на различных точках схемы. Проверка питания помогает выявить проблемы с источником питания, стабилизаторами напряжения или повреждениями в цепях.
Процесс проверки включает несколько ключевых шагов:
- Подготовьте мультиметр: установите его в режим измерения постоянного напряжения (DC).
- Включите питание схемы и убедитесь, что мультиметр показывает стабильное значение напряжения, соответствующее номинальному (обычно 3.3V или 5V в зависимости от микроконтроллера).
Если мультиметр показывает значения, сильно отличающиеся от номинального напряжения, необходимо искать причины: повреждение источника питания, неисправность стабилизатора или короткое замыкание в цепях.
Кроме того, важно проверять все ключевые линии питания: питание процессора, периферийных устройств и питания, распределяющегося по плате.
Для повышения точности измерений следует учитывать возможные колебания напряжения при изменении нагрузки на микроконтроллер, особенно если схема включает активные компоненты.
При обнаружении проблем с питанием стоит проверить не только сами элементы питания, но и их соединения на плате, такие как пайка, контакты и соединения проводников.

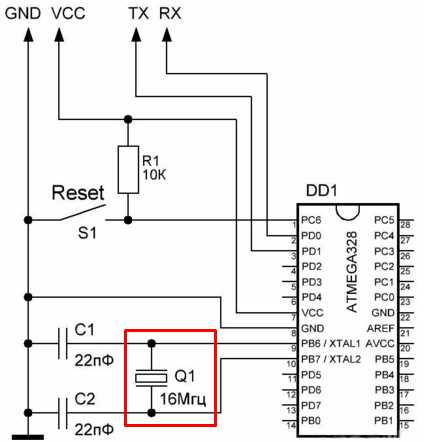

Использование тестовых программ для диагностики микроконтроллера
Для создания тестовых программ важно учитывать специфику микроконтроллера. Программы должны проверять следующие ключевые аспекты:
- Работоспособность встроенных периферийных устройств, таких как таймеры, АЦП, ШИМ.
- Корректность работы памяти, включая оперативную память (RAM) и флеш-память.
- Проверка коммуникационных интерфейсов (I2C, SPI, UART и других).
Одним из эффективных методов является использование встроенных тестов, которые выполняются непосредственно в процессе старта устройства. Эти тесты могут запускаться автоматически при включении питания или по запросу через программное обеспечение. Они обычно проверяют базовые функции микроконтроллера и информируют о наличии ошибок.
Важным элементом диагностики является использование программ для анализа логов, которые позволяют отслеживать сигналы, поступающие и уходящие с микроконтроллера в процессе его работы. Такие логи помогают точно локализовать место возможной неисправности.
Примеры тестовых программ для диагностики микроконтроллеров включают:
- Тесты на время отклика интерфейсов передачи данных.
- Программы, которые создают нагрузку на процессор и проверяют его работу под стрессом.
- Тестирование АЦП с использованием эталонных напряжений.
Чтобы повысить точность диагностики, полезно интегрировать тестовые программы в процесс разработки и тестирования устройства, чтобы можно было своевременно выявить любые отклонения от номинальных характеристик.
Прежде чем начать, важно убедиться, что выбран правильный режим работы порта (вход или выход) и что на нем нет ненужных подтягивающих или разгрузочных резисторов. Для этого можно воспользоваться функционалом отладки или средствами мониторинга, встроенными в программное обеспечение микроконтроллера.
Для точных измерений часто применяется осциллограф, который позволяет анализировать форму сигнала в реальном времени. Это важно, если на порту требуется выдача импульсной последовательности или аналогового сигнала с определенной частотой. При наличии осциллографа можно также проверять период и частоту сигналов, чтобы исключить возможные сбои в работе микроконтроллера.
Рекомендации:
- Проверьте правильность подключения мультиметра или осциллографа перед началом измерений.
- Для более точных результатов используйте осциллограф при проверке высокочастотных или аналоговых сигналов.
- Не забывайте о возможности использования программных средств отладки для мониторинга состояния портов.
Тестирование микроконтроллера с помощью логического анализатора
Перед началом тестирования необходимо настроить частоту дискретизации логического анализатора. Она должна быть как минимум в два-три раза выше предполагаемой частоты сигнала, чтобы точно фиксировать его изменения. Для оптимизации анализа можно использовать фильтры и декодеры, которые логический анализатор применяет для распознавания протоколов передачи данных. Это особенно полезно при анализе коммуникационных интерфейсов, где важно не только зафиксировать сигнал, но и правильно интерпретировать передаваемые данные.
После подключения анализатора и настройки параметров, можно приступать к анализу. Во время тестирования важно обратить внимание на частоту и амплитуду сигналов. Логический анализатор может выявить не только ошибки, связанные с протоколом передачи данных, но и проблемы с тактовыми частотами или паразитными сигналами, которые могут влиять на стабильность работы микроконтроллера.
Дополнительно, при использовании логического анализатора можно проверить работу внешних устройств, подключенных к микроконтроллеру. Например, можно отслеживать правильность работы датчиков, экранов или других периферийных устройств, что является неотъемлемой частью комплексной диагностики системы.
Проведение тестирования с помощью логического анализатора – это важный этап в процессе разработки и отладки микроконтроллеров. Этот метод позволяет быстро выявить и устранить неисправности, которые могут быть трудны для обнаружения с помощью обычных мультиметров или других инструментов.

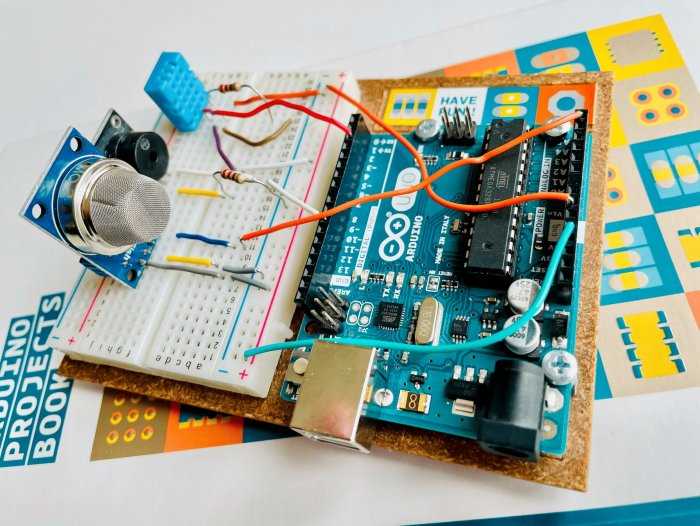

Проверка стабильности работы микроконтроллера при различных температурах
Для оценки стабильности работы микроконтроллера при различных температурах рекомендуется проводить тестирование в следующих диапазонах:
1. Температура от 0°C до +25°C – стандартная рабочая температура, при которой микроконтроллер должен работать без сбоев.
2. Температура от +25°C до +70°C – режим повышенных температур, часто встречающийся в промышленных условиях.
3. Температура от -20°C до +85°C – экстремальные температуры, при которых важно учитывать снижение точности работы.
Для проведения тестирования можно использовать климатические камеры, которые позволяют создавать заранее заданные температурные условия. В процессе тестирования важно контролировать следующие параметры:
- Плавность старта устройства.
- Корректность выполнения команд в условиях экстремальных температур.
- Наличие ошибок в работе памяти или периферийных устройств.
Важно помнить, что при высоких температурах может наблюдаться увеличение тока потребления, а также возможное тепловое расширение материалов, что может повлиять на электрические контакты. Для проверки работы в таких условиях рекомендуется использовать термоконтроль и нагрузочные тесты.
Кроме того, важно учесть особенности микроконтроллеров с встроенными датчиками температуры, которые могут помочь в мониторинге и автоматической коррекции работы устройства при изменении температурных условий.
Рекомендуется проводить тесты на стабильность работы при различных температурах в течение длительного времени, чтобы оценить возможные изменения характеристик микроконтроллера с учетом старения компонентов.

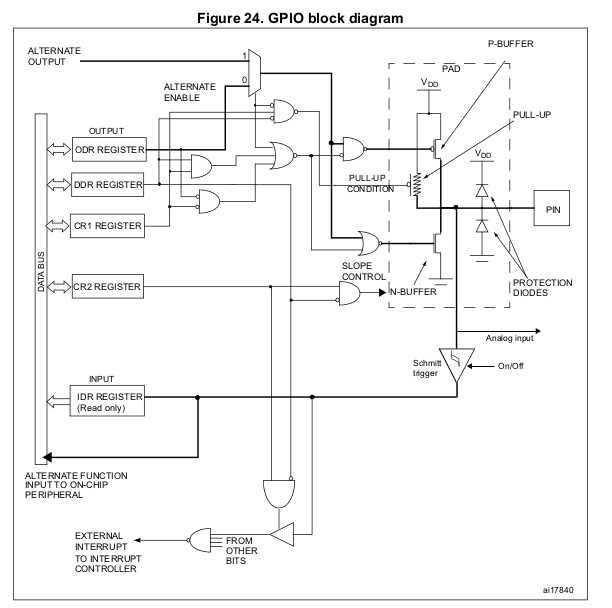

Использование осциллографа для анализа работы микроконтроллера
Настройка осциллографа: При подключении осциллографа к микроконтроллеру важно выбрать правильные каналы для отслеживания выходных сигналов. Для анализа цифровых выходов следует установить подходящий уровень триггера, чтобы зафиксировать изменения в сигналах. Также необходимо учитывать частоту работы микроконтроллера, чтобы настроить временную базу осциллографа на соответствующую величину.
Пример анализа: Если необходимо проверить корректность работы таймера, можно подключить осциллограф к его выходу и наблюдать за частотой импульсов. Это поможет убедиться в правильности работы встроенных таймеров микроконтроллера, а также выявить возможные сбои или неверные частотные характеристики.
Использование осциллографа для анализа протоколов: Осциллограф может также быть полезен для анализа сигналов, используемых для обмена данными между микроконтроллером и периферийными устройствами. Для этого следует подключить осциллограф к шинам данных и наблюдать за поведением сигналов. Например, для проверки корректности передачи по SPI или I2C можно использовать осциллограф для выявления ошибок в передаче данных.
Оценка стабильности питания: Нестабильность питания микроконтроллера часто является причиной ошибок в его работе. Осциллограф позволяет точно измерить колебания напряжения, которые могут повлиять на работу микроконтроллера. Анализ этих данных помогает выявить проблемы с источником питания или проводами, которые могут привести к сбоям в работе системы.
Технические нюансы: Для эффективного использования осциллографа следует учитывать особенности работы микроконтроллера, такие как длительность импульсов, наличие шума и переходных процессов в цепях. Осциллограф поможет не только подтвердить правильность функционирования микроконтроллера, но и ускорить процесс диагностики, исключая необходимость длительных проверок с помощью других инструментов.

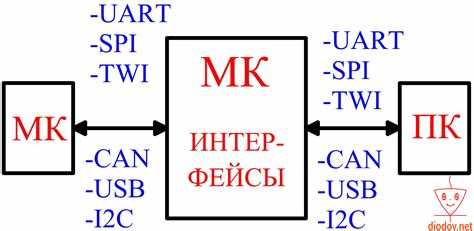

Как проверить микроконтроллер на короткое замыкание
Для диагностики короткого замыкания в микроконтроллере важно выявить возможные повреждения цепей питания и заземления, которые могут привести к неисправности. Основной инструмент в этом случае – мультиметр.
Шаг 2: Отключите питание микроконтроллера, чтобы избежать повреждения устройства или мультиметра.
Шаг 3: Измерьте сопротивление между Vcc (питанием) и GND (землей). Нормальное значение сопротивления должно быть достаточно высоким, в пределах нескольких сотен Ом. Если мультиметр показывает близкое к нулю сопротивление, это свидетельствует о коротком замыкании.
Шаг 6: В случае обнаружения короткого замыкания, отключите питание и проведите дополнительные измерения для выявления точного источника проблемы. Иногда короткое замыкание может быть вызвано ошибками в пайке или поврежденными компонентами.
Эти шаги помогут эффективно диагностировать и устранить короткие замыкания в микроконтроллере, что позволит избежать дальнейших повреждений и повысит надежность устройства.
Методы диагностики программных сбоев в микроконтроллере
Для диагностики программных сбоев в микроконтроллере применяется несколько методов, каждый из которых нацелен на выявление определённых проблем. Один из основных подходов – использование отладчика (debugger). Он позволяет пошагово анализировать выполнение программы, проверяя состояние регистров, память и переменные в реальном времени. Это помогает выявить место сбоя, будь то ошибка в логике программы или неправильная инициализация периферийных устройств.
Другим эффективным методом является использование механизмов «watchdog» таймера. В случае зависания микроконтроллера, если программа не сбрасывает таймер в установленное время, «watchdog» перезагружает систему. Это позволяет обнаружить непредвиденные сбои в работе программы, такие как бесконечные циклы или зависания.
Также часто применяется логирование ошибок через сериальный порт или другие интерфейсы связи. Это позволяет собирать данные о сбоях в реальном времени и отправлять их на внешний компьютер для анализа. В большинстве случаев такой метод позволяет найти ошибки, связанные с переполнением буфера, нарушениями синхронизации или некорректной работой периферийных устройств.
При использовании многозадачности в микроконтроллере полезно проверять работу задач с помощью инструментов, таких как осциллографы или логические анализаторы. Эти устройства могут помочь выявить проблемы синхронизации, такие как гонки данных или приоритеты задач, которые могут вызвать сбои.
Наконец, тестирование с использованием специализированных тестов, таких как методы проверки на устойчивость к исключениям, позволяет выявить программные ошибки, которые не проявляются в обычных условиях, но приводят к сбоям при нестандартных нагрузках или событиях.
Вопрос-ответ:
Какие методы проверки работоспособности микроконтроллера считаются наиболее точными?
Для проверки микроконтроллера важно использовать несколько методов, чтобы получить полное представление о его работоспособности. Одним из самых точных является использование осциллографа для анализа сигналов на выводах микроконтроллера. Это позволяет выявить как физические проблемы, так и ошибки в программе, которые могут приводить к сбоям. Кроме того, полезным будет тестирование с помощью логического анализатора, который дает информацию о состоянии всех логических линий. Для выявления программных сбоев важно использовать отладочные программы, которые могут помочь понять, где именно происходят ошибки в коде или в алгоритмах микроконтроллера.
Как проверить, что микроконтроллер правильно получает питание?
Для проверки питания микроконтроллера следует использовать мультиметр. Сначала необходимо измерить напряжение на контактных точках питания микроконтроллера (обычно это Vcc и GND). Сравнив показания с техническими характеристиками устройства, можно понять, поступает ли нужное напряжение. Также стоит обратить внимание на стабильность напряжения, так как колебания могут привести к сбоям в работе. Если показания отклоняются от нормы, возможно, потребуется проверить источник питания или регулятор напряжения.
Можно ли определить неисправность микроконтроллера без использования сложного оборудования?
Да, можно провести базовую диагностику микроконтроллера с помощью простого мультиметра и тестовых программ. Например, если микроконтроллер не отвечает на запросы, можно попытаться проверить его питание, убедиться в наличии коротких замыканий на выводах и протестировать его программное обеспечение с помощью загружаемых тестовых программ. Также можно проверить сигналы на портовых выводах с помощью мультиметра или простого логического анализатора. Однако для более точной диагностики обычно требуется осциллограф и более сложные инструменты.
Что делать, если микроконтроллер не проходит тесты, но питание на нем в норме?
Если питание в норме, но микроконтроллер не работает, причиной могут быть несколько факторов. Во-первых, необходимо проверить программу, которая загружена в микроконтроллер. Ошибки в коде могут вызвать сбои в его работе. Также стоит проверить целостность соединений, так как плохие контакты или поврежденные линии могут привести к отсутствию реакции устройства. Для диагностики программных ошибок можно использовать отладочные средства, такие как JTAG или SWD, для пошагового анализа работы микроконтроллера. Если все в порядке с программой и соединениями, вероятно, есть физическая неисправность микроконтроллера, и его нужно будет заменить.
