Установка мотора на обычный велосипед позволяет увеличить скорость движения без значительных физических усилий. Это особенно полезно на участках с уклоном, при езде по городу или в случае длительных поездок. Для создания простого мотора подойдёт недорогой комплект деталей и базовый набор инструментов. Процесс требует точности, но не требует профессиональных навыков в механике или электронике.
Наиболее доступный вариант – установка мотор-колеса или использование бензинового двигателя с приводом на заднее колесо через ролик или цепь. В первом случае подойдёт мотор мощностью 250–500 Вт с аккумулятором 36 В. Во втором – одноцилиндровый двухтактный двигатель объёмом 49 см³, часто встречающийся на китайских наборах. Средний вес конструкции – от 6 до 10 кг.
Перед началом сборки необходимо проверить прочность рамы, особенно заднего треугольника, и определить, хватит ли места для крепления двигателя и аккумулятора. Рекомендуется заранее продумать расположение элементов, чтобы избежать перегрева, вибрации и неравномерной нагрузки на ось. Важно также учитывать диаметр колес – оптимально от 26 до 28 дюймов для стабильной работы моторизации.
Электрический мотор требует контроллера, ручки газа и аккумулятора. Для бензинового варианта – топливный бак, карбюратор, сцепление и тормозные рычаги с функцией отключения двигателя. В обоих случаях необходима точная настройка перед первым выездом: проверка натяжения цепи или ремня, уровня напряжения или подачи топлива, корректности отклика на управление.
Выбор типа мотора и источника питания для самодельной конструкции
При создании самодельного мотора для велосипеда необходимо определить, какой тип двигателя подойдёт по параметрам мощности, габаритам и источнику питания. На практике чаще всего применяются два варианта: щёточные электродвигатели постоянного тока и бесщёточные BLDC-моторы.
- Щёточный мотор постоянного тока (DC) – прост в подключении, хорошо подходит для начинающих. Работает от напряжения 12–24 В, имеет достаточный крутящий момент при небольших оборотах. Однако требует периодического обслуживания (замена щёток) и имеет более низкий КПД.
- Бесщёточный мотор (BLDC) – надёжнее, тише и эффективнее. Нужен контроллер с фазным управлением. Требует больше времени на настройку, но обеспечивает стабильную работу при меньших потерях энергии.
При выборе напряжения и ёмкости аккумулятора важно учитывать параметры мотора. Для двигателей до 250 Вт обычно достаточно 24 В, для 350–500 Вт – 36 В, а для более мощных систем – 48 В. При этом ёмкость батареи напрямую влияет на запас хода. Например:
- 24 В, 10 А·ч – запас хода до 15–20 км при умеренной нагрузке;
- 36 В, 12 А·ч – до 30 км при тех же условиях;
- 48 В, 15 А·ч – до 40–50 км, в зависимости от режима езды.
Рекомендуется использовать литий-ионные аккумуляторы с BMS-защитой. Они легче и компактнее свинцово-кислотных, лучше переносят многократную зарядку и разрядку, а также устойчивы к скачкам тока при старте мотора.
Для стабильной работы системы необходим контроллер, соответствующий характеристикам мотора и аккумулятора. Он должен выдерживать пиковые токи, не перегреваться и иметь возможность настройки под конкретную конфигурацию. Выбор контроллера зависит от тока мотора (в амперах), напряжения аккумулятора и типа двигателя.
Необходимые инструменты и материалы для сборки мотора
Электродвигатель постоянного тока с номинальным напряжением 24–36 В и мощностью от 250 до 500 Вт. Такой мотор можно снять с детского электросамоката, инвалидной коляски или приобрести отдельно.
Контроллер с подходящими параметрами под мотор. Он должен поддерживать нужное напряжение и силу тока. Для простых конструкций подойдёт базовый контроллер без дисплея и лишнего функционала.
Аккумуляторная батарея литий-ионного типа (Li-Ion или LiFePO4) с выходным напряжением, соответствующим двигателю. Рекомендуемая ёмкость – не менее 10 А·ч, с возможностью отдачи тока до 20–25 А.
Дроссель или ручка газа с потенциометром, совместимым с контроллером. Можно использовать комплект от электросамоката.
Кронштейны и крепления для фиксации мотора к раме. Они могут быть изготовлены из металлических уголков, усиленных стальными пластинами и болтовыми соединениями. Желательно предусмотреть амортизацию.
Звёздочка или шкив для передачи крутящего момента на колесо. Подбирается под вал двигателя и совместим с приводной системой (цепной или ременной).
Цепь или ремень соответствующей длины. Для начального уровня проще реализовать цепную передачу от мопеда или велосипеда с переделкой звёздочек.
Зарядное устройство, подходящее по напряжению и типу аккумулятора. Необходима защита от перезаряда и перегрева.
Провода сечением не менее 2,5 мм² для соединения контроллера, мотора и аккумулятора. Лучше использовать медные многожильные кабели с термостойкой изоляцией.
Инструменты: разводной ключ, шестигранники, отвёртки, паяльник, термоусадочные трубки, изолента, мультиметр, дрель со сверлами по металлу.
Перед началом сборки рекомендуется сделать схему подключения и проверить совместимость всех компонентов по напряжению и току.
Как закрепить мотор на раме велосипеда без сварки
Для крепления мотора без сварки подойдут стальные или алюминиевые монтажные пластины толщиной не менее 3 мм. Их можно закрепить к раме с помощью хомутов, болтов и усиленных стяжек. Перед установкой следует тщательно измерить диаметр трубы и расстояние между точками крепления.
Используйте стальные червячные хомуты шириной 20–25 мм с антикоррозийным покрытием. Они плотно прижимают пластину к трубе и выдерживают вибрацию при движении. Для усиления фиксации на внутреннюю сторону хомута можно подложить резиновую прокладку, чтобы избежать прокручивания и повредить краску на раме.
Монтажные отверстия в пластинах просверливаются в зависимости от конфигурации мотора. Оптимальное количество – не менее четырёх точек крепления. Болты выбираются с учётом веса мотора: диаметр от 6 мм, класс прочности не ниже 8.8.
Дополнительно можно использовать мебельные угольники и алюминиевый профиль (например, 20×20 мм) для создания опорной рамки. Элементы соединяются болтами с контргайками и шайбами, чтобы исключить ослабление при тряске.
Провода от мотора фиксируются к раме пластиковыми зажимами или тканевыми стяжками с прорезиненной подложкой. Это исключает натирание и перегибы на участках изгиба рамы.
После монтажа обязательно провести проверку устойчивости узла: мотор не должен смещаться при рывке или нагрузке. Если есть люфт, стоит усилить соединения дополнительными хомутами или уголками.
Подключение цепной или ременной передачи к заднему колесу
Для передачи крутящего момента от мотора к заднему колесу подойдут два типа привода – цепной и ременной. Оба варианта требуют точного выравнивания и надежного крепления всех компонентов.
При использовании цепной передачи необходимо подобрать звездочки, совместимые с валом мотора и осью заднего колеса. На вал мотора устанавливается ведущая звездочка с числом зубьев от 10 до 15, на колесо – ведомая с числом зубьев от 30 до 50. Это соотношение обеспечивает нужный крутящий момент при скорости до 25 км/ч. Ведомую звездочку фиксируют либо на кассете, либо на дополнительном адаптере, закреплённом к спицам или втулке. Для центровки цепной линии используют проставки или регулируемые кронштейны.
При выборе ременного привода важно использовать зубчатый ремень (например, HTD5M или GT2) с соответствующими шкивами. Ведущий шкив монтируется на вал мотора с использованием шпонки или посадки с натягом. Ведомый шкив может быть прикручен к диску, закреплённому на спицах. Напряжение ремня регулируется смещением мотора вдоль монтажной площадки. Недостаточное натяжение приведёт к проскальзыванию, избыточное – к износу подшипников.
При монтаже любой передачи необходимо добиться соосности между валом мотора и осью колеса, отклонение не должно превышать 1–2 мм. Для фиксации узлов применяются болты М6–М8 с контргайками и резьбовым фиксатором. Все соединения должны быть доступны для обслуживания и регулировки.
Для безопасной эксплуатации вся передача должна быть закрыта кожухом из металла или плотного пластика, исключающим попадание одежды или посторонних предметов в движущиеся элементы.
Монтаж ручки газа и организация подачи питания

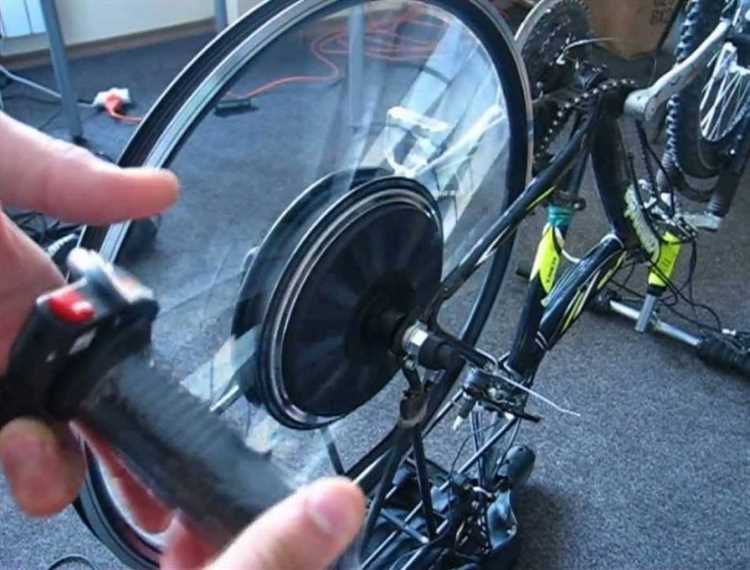

Для установки ручки газа потребуется стандартная рукоятка с датчиком Холла, предназначенная для электровелосипедов. Убедитесь, что выбранная модель совместима с напряжением вашей системы – например, для мотора на 24 В или 36 В. Ручка монтируется на правую часть руля, вместо штатной резиновой накладки. Крепление осуществляется с помощью фиксирующего хомута с винтом, который затягивается шестигранником.
Проводка от ручки газа обычно включает три жилы: питание (+5 В), масса (GND) и управляющий сигнал (обычно до 4.2 В в зависимости от положения ручки). Эти провода подключаются к контроллеру мотора, строго соблюдая маркировку. При отсутствии маркировки рекомендуется использовать мультиметр и проверить сигналы вручную.
Для подачи питания на мотор используется аккумулятор соответствующего напряжения. Например, для мотора на 250 Вт подойдёт аккумулятор 36 В с ёмкостью от 8 до 12 А·ч. Подключение осуществляется через контроллер, который отвечает за регулировку мощности и защиту от переразряда. Проводка между аккумулятором и контроллером должна быть выполнена медными жилами сечением не менее 2,5 мм², чтобы избежать перегрева.
Аккумулятор размещается либо в раме, либо на багажнике. При установке важно обеспечить надёжную фиксацию, защиту от влаги и ударов. Для коммутации рекомендуется использовать XT60 или Anderson-разъёмы с плотной посадкой. Не допускается подключение аккумулятора напрямую к мотору без контроллера – это приведёт к повреждению оборудования.
Перед первым включением проверьте все соединения, заизолируйте оголённые участки термоусадкой или изолентой. Запустите систему, медленно поворачивая ручку газа, и убедитесь, что мотор реагирует плавно и без рывков.

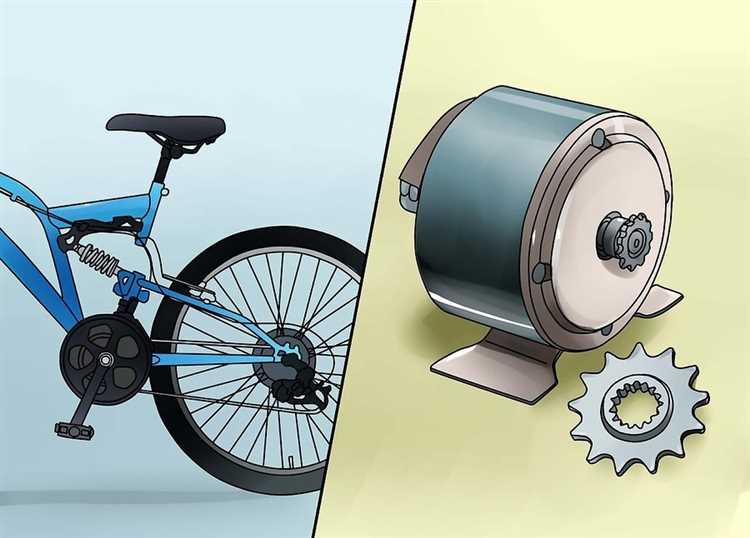

Тестирование работы мотора и устранение типичных проблем
Перед первым запуском проверь фиксацию всех соединений: мотор должен быть надежно закреплён, цепь или ремень – натянуты без провисания, а провода – изолированы и не касаются подвижных частей.
Начни тестирование с подачи минимального напряжения. При этом мотор должен запуститься плавно, без рывков и посторонних звуков. Внимательно следи за нагревом компонентов в течение первых 5–10 минут работы – перегрев указывает на избыточную нагрузку или неправильную передачу крутящего момента.
Если мотор не запускается:
- Проверь питание мультиметром – убедись в наличии напряжения на клеммах мотора.
- Осмотри регулятор оборотов – возможен перегрев или повреждение транзисторов.
- Удостоверься в исправности ручки газа – она может не подавать сигнал ШИМ на контроллер.
Если мотор работает рывками:
- Проверь соединения фаз, особенно если используется бесщёточный мотор – возможна путаница фаз или обрыв одной из них.
- При использовании цепи проверь её натяжение и отсутствие заеданий при вращении колеса.
При появлении свиста, скрежета или вибрации:
- Осмотри подшипники мотора – они могут быть сухими или повреждёнными.
- Проверь, не задевает ли ротор корпус или элементы крепления.
Если мотор быстро разряжается:
- Убедись в соответствии напряжения и ёмкости аккумулятора требованиям мотора.
- Проверь настройки контроллера – возможна слишком высокая стартовая мощность или неправильный режим работы.
После устранения всех проблем проведи повторное тестирование на открытой местности. Убедись, что мотор тянет велосипед при нагрузке, не перегревается и работает стабильно при изменении оборотов.
