Как сделать тормоза на самокате своими руками

Эффективная система торможения – ключевой элемент безопасности при езде на самокате. Заводские модели часто оснащены простыми тормозами, которые со временем теряют эффективность или могут вовсе отсутствовать на бюджетных моделях. Создание тормозов своими руками позволяет адаптировать их под конкретные условия эксплуатации и повысить надежность.

Для самостоятельной сборки тормозов потребуется базовый набор инструментов: ключи, отвертки, дрель и материалы для крепления. Важным моментом является выбор типа тормозной системы – механический барабанный, ножной или дисковый тормоз. Каждый вариант имеет особенности монтажа и уровень сложности.

Рекомендуется начинать с простых моделей ножного или барабанного типа, которые обеспечивают достаточную эффективность и не требуют сложных деталей. Использование качественных тросиков и правильная настройка тормозного усилия помогут получить стабильное торможение и избежать повреждений колеса и рамы.

Следующие разделы подробно рассмотрят процесс выбора деталей, подготовки компонентов и этапы установки, а также дадут рекомендации по проверке и обслуживанию тормозной системы для самоката.

Выбор типа тормозной системы для самоката

Для самоката чаще всего применяются три основных типа тормозов: ножной (подножка), дисковый и барабанный. Каждый из них имеет свои особенности и подходит для разных условий эксплуатации.

Ножной тормоз представляет собой металлическую подножку над задним колесом, которая при нажатии прижимается к колесу и создает трение. Он прост в установке и обслуживании, однако эффективность снижается на мокрой поверхности и при высоких скоростях. Используется преимущественно на бюджетных моделях и детских самокатах.

Дисковый тормоз обеспечивает более мощное и равномерное торможение за счет использования металлического диска и тормозных колодок. Такой тип эффективен при любых погодных условиях и позволяет быстро остановиться даже на скользкой дороге. Однако установка дискового тормоза требует точной подгонки и регулярного технического обслуживания, включая замену колодок и регулировку троса.

Барабанный тормоз встроен внутрь колеса и защищен от грязи и влаги. Он обеспечивает стабильное торможение с минимальным износом внешних компонентов, но уступает дисковому по силе торможения и более сложен в ремонте. Часто встречается на прогулочных и городских моделях самокатов средней ценовой категории.

При выборе тормозной системы стоит учитывать вес пользователя, максимальную скорость самоката и условия эксплуатации. Для городских маршрутов с частыми остановками оптимален дисковый тормоз. Для легких самокатов и детей подойдет ножной тормоз. Барабанный тормоз хорош при необходимости минимального обслуживания и защиты механизма.

Рекомендация: если планируется самостоятельная сборка и обслуживание, предпочтение стоит отдавать ножному или дисковому тормозу, так как барабанный требует специального инструмента и навыков для ремонта.

Подбор материалов и инструментов для изготовления тормозов

Для самодельной тормозной системы на самокате необходимы прочные и устойчивые к износу материалы. Основной элемент – тормозной рычаг, который обычно изготавливают из алюминиевого сплава толщиной не менее 3 мм или стали с антикоррозийной обработкой. Для тормозных колодок подходят резина высокой плотности или специальные фрикционные накладки с толщиной от 5 до 8 мм.

Для крепления элементов потребуется металлический болт М6 с гайкой и шайбами, обеспечивающий надежную фиксацию и легкость регулировки. Тормозной трос используют стальной, с оплеткой из ПВХ, диаметр троса – 1,5–2 мм, длина зависит от конструкции самоката, но обычно не менее 80 см.

Рекомендуемый инструмент:

Дополнительно понадобятся наконечники для троса (обжимные гильзы) из латуни или стали, которые предотвращают распускание троса и обеспечивают стабильную работу тормоза. Резиновые втулки защитят трос от износа в местах крепления. При выборе материалов следует отдавать предпочтение проверенным маркам стали и резины с высокой прочностью и износостойкостью.

Изготовление и установка заднего ножного тормоза

Для создания заднего ножного тормоза потребуется металлическая пластина толщиной 2-3 мм и длиной около 15 см. Оптимально использовать сталь с небольшим запасом прочности, чтобы обеспечить надежное торможение без деформации. Пластину нужно выгнуть так, чтобы один конец прижимался к заднему колесу при нажатии ногой, а другой был закреплен на заднем крыле или раме самоката.

В месте крепления просверлите отверстие диаметром 5-6 мм для болта с гайкой. Чтобы избежать скольжения пластины, добавьте на контактную поверхность резиновую или войлочную накладку толщиной 2-3 мм. Она увеличит трение и снизит износ колеса и тормозной пластины.

Установите тормоз на заднее крыло так, чтобы пластина располагалась параллельно колесу и не касалась его в состоянии покоя. Проверьте ход тормоза, нажимая на него ногой – пластина должна плавно контактировать с колесом, не застревая и не издавая сильного скрежета.

Для фиксации используйте болты с пружинными шайбами или контргайками, чтобы избежать самоотвинчивания при вибрациях. Регулировку положения тормоза выполняйте ослаблением крепежа, перемещением пластины и повторным затягиванием. Если тормоз слишком тугой, уменьшите натяг или подогните пластину так, чтобы увеличить зазор.

После установки протестируйте тормоз на ровной поверхности, совершая остановки с разной скоростью. При необходимости подкорректируйте накладку или положение пластины для равномерного и эффективного торможения без заеданий.

Создание тросикового тормоза с ручкой управления

Для тросикового тормоза потребуется тормозная ручка, трос с оболочкой и тормозной механизм, установленный на заднем или переднем колесе. Ручка устанавливается на руль, фиксируется винтом или зажимом, обеспечивая удобный доступ пальцам.

Трос состоит из металлической жилы и внешней оболочки, которая направляет жилу и передаёт усилие. Оболочка крепится к раме самоката в местах с помощью держателей или специальных креплений, предотвращающих провисание и трение.

Крепление троса к тормозному механизму должно быть жёстким и надёжным. Конец троса фиксируется в рычаге тормоза, который при натяжении перемещает тормозные колодки к ободу колеса, обеспечивая эффективное торможение.

Перед установкой рекомендуется обработать трос смазкой, чтобы уменьшить трение и повысить отзывчивость тормоза. После монтажа важно отрегулировать натяжение троса – ручка должна ходить свободно, но без люфта, а тормоз реагировать при лёгком нажатии.

Проверку работы проводят на месте, несколько раз сжимая ручку и наблюдая за сжатием колодок. При необходимости регулируют крепления и натяжение троса для равномерного и быстрого торможения.

Настройка и регулировка тормозного механизма

Для эффективной работы тросикового или ножного тормоза важно правильно отрегулировать натяжение троса и позицию тормозных колодок. Начинайте с проверки свободного хода тормозной ручки: оптимальное значение – 1-2 см до момента начала торможения.

Если ход ручки слишком большой, ослабьте фиксирующую гайку на регуляторе троса и подтяните трос до нужного уровня. После подтяжки обязательно затяните гайку, чтобы трос не ослаб.

Для заднего ножного тормоза убедитесь, что тормозная колодка плотно прилегает к поверхности колеса при нажатии. При необходимости отрегулируйте крепления колодки, используя шестигранник или ключ соответствующего размера, чтобы добиться равномерного контакта без заеданий.

Проверьте, чтобы трос не имел перетираний и заусенцев – это ухудшает ход и уменьшает ресурс. При замене троса выбирайте изделия с оболочкой из прочного материала и внутренним тросом из нержавеющей стали диаметром не менее 1,5 мм.

После настройки сделайте несколько пробных торможений на ровной поверхности, оценивая усилие и отклик системы. При необходимости повторите регулировку до достижения уверенного и плавного торможения без люфта.

Проверка работоспособности и безопасности тормозов

Тормозная система должна обеспечивать надежное и стабильное замедление самоката без люфтов и заеданий. Проверка включает визуальный осмотр и функциональное тестирование в разных условиях.

• Осмотр механических элементов: убедитесь в отсутствии трещин, износа или деформаций на тормозных колодках, тросах и рычагах. Тросы не должны иметь заломов или ржавчины.
• Крепления: все болты и фиксаторы должны быть затянуты с усилием, исключающим самопроизвольное раскручивание. Проверьте надежность крепления тормозной ручки и механизма к раме.
• Регулировка натяжения троса: при нажатии рычага тормозные колодки должны сразу контактировать с колесом, без значительного провала рычага. Оптимальный ход ручки – около 1–2 см до начала торможения.

1. Поставьте самокат на ровную поверхность.
2. Резко нажмите на тормоз и удерживайте, проверяя устойчивость к скольжению и отсутствию посторонних звуков.
3. Проведите несколько коротких торможений на скорости до 10 км/ч, оценивая эффективность замедления.
4. При необходимости отрегулируйте натяжение троса или замените изношенные детали.

Дополнительно стоит проверить тормоза после первых 50 км эксплуатации, так как некоторые элементы могут «сесть» или сместиться. Особое внимание уделяйте состоянию тормозных колодок – минимальная толщина рабочей части должна быть не менее 2 мм.

Безопасность напрямую зависит от своевременного обслуживания и качественной регулировки, поэтому повторная проверка должна проводиться минимум раз в месяц при регулярном использовании.

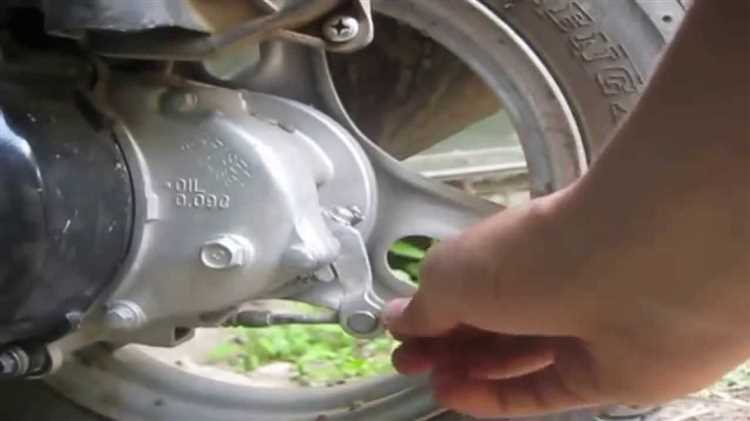

Советы по уходу и ремонту самодельных тормозов

Регулярно проверяйте натяжение тросиков: ослабленные тросы снижают эффективность торможения и требуют подтяжки с помощью регулировочных гаек или винтов. Используйте смазку на тросах и местах трения, чтобы избежать заеданий и коррозии, применяя легкое машинное масло или силиконовую смазку.

Осматривайте тормозные колодки на износ. Если толщина материала уменьшилась до 2–3 мм или появилась деформация, заменяйте их новыми, изготовленными из устойчивых к трению материалов, например, резины или толстого плотного пластика.

Проверяйте крепежные элементы: болты, гайки и хомуты должны быть затянуты без люфтов. При обнаружении коррозии заменяйте металлические детали или обрабатывайте антикоррозийными составами.

После каждой значительной поездки тестируйте тормоза на небольшой скорости, чтобы убедиться в их срабатывании. При ощущении слабого торможения проведите повторную настройку или осмотр механизма.

При ремонте тросикового тормоза сначала удаляйте старую оболочку с поврежденным тросом, устанавливайте новый трос, фиксируя его на рычаге и тормозном суппорте с достаточным натяжением. Проверяйте ход рычага – он не должен быть чрезмерно тугим или свободным.

Если применен ножной тормоз, контролируйте состояние заднего крыла или тормозной площадки: трещины или деформация требуют замены элемента для сохранения надежности.

Избегайте попадания грязи и влаги в механизм тормозов, особенно в местах соединений тросов и рычагов. При необходимости промывайте детали водой с мылом и тщательно сушите.

Вопрос-ответ:

Какие материалы подходят для изготовления самодельных тормозов на самокате?

Для создания тормозов на самокате чаще всего используют металлические пластины или полосы, прочные тросы, резиновые или пластиковые накладки для фрикции, а также крепежные элементы из стали. Важно выбирать материалы, которые выдерживают нагрузку и не деформируются под давлением. Для тросикового тормоза подойдет стальной трос с наружной оплеткой, а для ножного — прочный металлический рычаг с удобным местом для нажатия.

Как правильно отрегулировать тросиковый тормоз на самокате, чтобы он работал без заеданий?

Регулировка начинается с натяжения троса — он должен быть достаточно тугим, чтобы при нажатии на ручку тормоза колодки или пластина касались колеса, но не блокировали его. Трос нужно закрепить на рычаге и проверить плавность хода ручки, избегая люфта. Если тормоз заедает, стоит смазать трос и направляющие, проверить отсутствие перегибов в оплетке. Подтяжка регулировочного винта поможет добиться нужного уровня натяжения.

Можно ли использовать обычные велосипедные тормозные колодки для самодельного тормоза на самокате?

Да, в некоторых случаях велосипедные колодки подходят, особенно если тормозной механизм похож по конструкции. Однако важно убедиться, что размер и форма колодок соответствуют поверхности контакта с колесом самоката. Колодки должны плотно прилегать и обеспечивать достаточное трение без скольжения. Если колодки слишком крупные или маленькие, их придется подрезать или использовать другой материал для фрикционной накладки.

Какие ошибки чаще всего допускают при изготовлении ножного тормоза на самокате?

Одной из распространенных ошибок является неправильный выбор материала — слишком тонкий металл может быстро погнуться или сломаться под нагрузкой. Также нередко тормоз монтируют слишком высоко или низко, из-за чего неудобно нажимать. Часто забывают обработать контактную поверхность, из-за чего снижается сцепление с колесом. Еще одна ошибка — слабое крепление, из-за которого тормоз смещается при нажатии и теряет эффективность.

Как проверить надежность и безопасность самодельного тормоза перед использованием самоката?

Для проверки нужно сначала провести визуальный осмотр креплений, убедиться в отсутствии трещин, деформаций и люфта. Затем протестировать тормоз в спокойных условиях — при езде на небольшой скорости проверить, как быстро самокат останавливается при нажатии. Важно проверить плавность работы рычага или ножного механизма, отсутствие заеданий троса или трения в неподходящих местах. Если тормоз работает четко и без посторонних звуков, его можно считать готовым к использованию.
