Lora radio node что это

LoRa radio node – это конечное устройство, использующее протокол LoRa для беспроводной передачи данных на большие расстояния с минимальным энергопотреблением. Оно может включать в себя датчики, микроконтроллер, радиомодуль и антенну. Часто применяется в составе LoRaWAN-сетей, где такие узлы передают информацию на базовую станцию (шлюз), подключённую к серверу сбора и обработки данных.

В типовой конфигурации node работает в диапазоне частот 433, 868 или 915 МГц, в зависимости от региона. Радиус действия – от 2 до 15 км на открытой местности. Энергопотребление узла в спящем режиме – единицы микроампер, в режиме передачи – десятки миллиампер, что позволяет автономную работу от батареи более года. Передача данных осуществляется малыми пакетами (обычно до 255 байт), что делает этот тип связи подходящим для телеметрии и мониторинга.

LoRa-узлы устанавливаются в агросистемах (контроль влажности почвы), на производстве (мониторинг температуры оборудования), в ЖКХ (счётчики воды и газа), на объектах инфраструктуры (отслеживание состояния оборудования). Благодаря высокой проникающей способности сигнала и устойчивости к помехам, LoRa radio node эффективно работает даже в условиях плотной городской застройки или в помещениях с большим количеством металлических конструкций.

Для быстрой интеграции используются готовые модули с поддержкой популярных микроконтроллеров (STM32, ESP32), совместимые с библиотеками Arduino или PlatformIO. При разработке важно учитывать duty cycle – ограничение времени вещания, установленное законодательством, например, в Европе это 1% в течение часа для частоты 868 МГц.

Принцип работы Lora radio node на уровне сигнала и протокола

LoRa radio node использует метод модуляции Chirp Spread Spectrum (CSS), при котором сигнал передаётся в виде «чирпа» – линейно изменяющейся по частоте волны. Такой подход обеспечивает устойчивость к помехам и позволяет успешно декодировать сигналы ниже уровня шума. Рабочий диапазон частот – 433, 868 и 915 МГц в зависимости от региона. Типичная ширина полосы канала – 125, 250 или 500 кГц.

Передача осуществляется малыми пакетами с низкой скоростью, что снижает энергопотребление и увеличивает дальность связи. Расстояние может достигать 15 км в условиях прямой видимости и до 3–5 км в городской застройке. Скорость передачи варьируется от 0.3 до 50 кбит/с и зависит от выбранного spreading factor (SF), который регулирует компромисс между дальностью и временем передачи.

• Spreading Factor (SF): от SF7 до SF12, увеличивает количество чирпов на бит. Чем выше SF, тем надёжнее передача, но медленнее скорость.
• Bandwidth (BW): влияет на ширину спектра; при увеличении BW снижается чувствительность приёма, но возрастает скорость передачи.
• Coding Rate (CR): от 4/5 до 4/8 – механизм коррекции ошибок на уровне физического сигнала.

На уровне протокола LoRa node работает в рамках LoRaWAN или других собственных решений. В случае LoRaWAN используется архитектура «звезда», где все узлы общаются только с базовой станцией (gateway). Каждый узел имеет уникальный DevAddr и использует структуру пакета, содержащего MAC-заголовок, полезную нагрузку и подпись для проверки целостности (MIC).

LoRaWAN использует три класса устройств:

1. Класс A: минимальное энергопотребление, передача инициирует короткие приёмные окна. Используется в датчиках, передающих данные по расписанию или по событию.
2. Класс B: добавляет синхронизированные приёмные слоты. Требует регулярной синхронизации с базовой станцией.

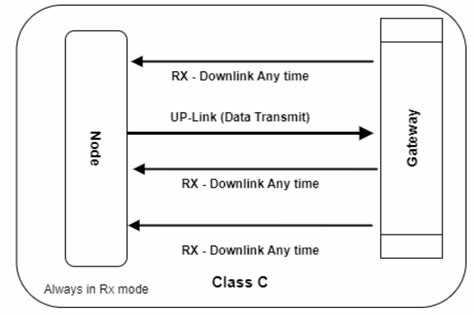

3. Класс C: приём включён постоянно, передача – по мере необходимости. Подходит для устройств с внешним питанием.

Шифрование данных реализуется на двух уровнях: AES128 для сетевого слоя и отдельно для приложений. Это позволяет гарантировать, что даже в случае перехвата пакетов содержимое не будет расшифровано без ключей.

Встроенные механизмы адаптивной передачи (ADR) позволяют LoRa node автоматически подстраивать SF и мощность передачи в зависимости от качества канала, что уменьшает время выхода в эфир и продлевает срок службы аккумулятора.

Чем Lora radio node отличается от других беспроводных модулей

Lora radio node работает на основе технологии LoRa (Long Range), отличающейся сочетанием дальности передачи до 10–15 км на открытой местности и низким энергопотреблением. Это делает её применимой в задачах, где важны автономность и стабильность связи при отсутствии инфраструктуры.

В отличие от модулей Wi-Fi, которые требуют высокую пропускную способность и постоянное электропитание, Lora radio node передаёт данные малыми пакетами со скоростью от 0.3 до 50 кбит/с. Это исключает её применение для видеопотока, но позволяет эффективно передавать телеметрию, команды управления или сигналы тревоги в распределённых системах.

В сравнении с Bluetooth и ZigBee, ориентированными на короткие дистанции (до 100 м в помещении), Lora radio node обеспечивает десятки километров покрытия без необходимости в ретрансляторах. При этом, в отличие от ZigBee, ей не требуется сетевая топология типа «mesh», что упрощает настройку и снижает затраты на оборудование.

В отличие от GSM-модемов, использующих сотовую сеть и требующих SIM-карты и оплаты за трафик, Lora radio node может работать в лицензии-свободных частотах (например, 868 МГц в Европе), что делает её независимой от операторов связи и снижает стоимость эксплуатации при массовом развертывании.

Важно учитывать, что каждый тип модуля решает разные задачи. Если требуется постоянная синхронная передача больших объёмов данных – выбирают Wi-Fi или LTE. Если критична энергоэффективность и устойчивость связи в удалённых местах – Lora radio node оказывается предпочтительней.

Как выбрать Lora radio node для конкретной задачи

Выбор Lora radio node начинается с понимания условий эксплуатации и требований к передаче данных. Первое, на что стоит обратить внимание – диапазон частот. В Европе применяется 868 МГц, в США – 915 МГц. Несовпадение приведёт к полной несовместимости с сетью.

Далее учитываются следующие параметры:

• Мощность передатчика: если предполагается передача на большие расстояния (от 5 км и более), стоит выбирать узлы с мощностью 20–23 dBm. Для плотной городской застройки подойдут 14–17 dBm.
• Чувствительность приёмника: чем ниже минимальный уровень сигнала, который он может обрабатывать, тем надёжнее связь. Для надёжного приёма стоит ориентироваться на -135 dBm и ниже.
• Тип антенны: внешние антенны дают лучший результат при нестабильном сигнале. Встроенные антенны уменьшают габариты, но уступают в дальности.
• Интерфейсы подключения: если узел планируется встраивать в существующее оборудование, нужно выбрать подходящий интерфейс: UART, SPI или I2C. Для автономной работы – наличие GPIO и аналоговых входов.

Важную роль играет энергопотребление. Для автономных датчиков в составе узла должен быть режим глубокого сна с потреблением менее 10 мкА. Если питание постоянное, это ограничение можно не учитывать.

Также необходимо учесть:

1. Поддержку стандарта LoRaWAN, если планируется работа в общедоступной сети.
2. Наличие встроенного микроконтроллера, если предполагается обработка данных прямо на узле.
3. Температурный диапазон, если устройство будет использоваться вне помещений или в промышленных условиях.

Для пилотных проектов подходят универсальные узлы с открытой прошивкой и возможностью настройки параметров через AT-команды. В случае массового внедрения целесообразно выбирать модули с сертификацией и поддержкой удалённого обновления прошивки.

Настройка Lora radio node для передачи данных между устройствами

Перед началом настройки необходимо определить роли устройств: одно из них будет выступать передатчиком (Tx), другое – приёмником (Rx). В случае двухстороннего обмена оба узла должны поддерживать как передачу, так и приём.

Для работы с Lora radio node чаще всего используется микроконтроллер (например, STM32, Arduino или ESP32) в связке с радиомодулем на базе чипа Semtech SX127x. Настройка начинается с подключения модуля к контроллеру по SPI и конфигурации параметров связи в коде прошивки.

Основные параметры, которые требуется задать:

– Частота передачи: выбирается в зависимости от страны и допустимых диапазонов. Например, в Европе – 868 МГц, в России – 868 или 433 МГц.

– Spread Factor (SF): влияет на дальность и скорость передачи. SF7–SF9 подойдут для коротких пакетов на средние расстояния, SF10–SF12 – для дальних, но медленных каналов.

– Bandwidth (BW): широкая полоса (например, 125 или 250 кГц) обеспечивает более высокую скорость, но уменьшает устойчивость к шуму.

– Coding Rate (CR): значение от 4/5 до 4/8. Более высокий CR повышает надёжность передачи за счёт избыточности, но снижает пропускную способность.

– Tx Power: мощность передатчика задаётся в dBm. Например, 14 dBm – безопасный и распространённый уровень для модулей SX1276.

После настройки параметров модули синхронизируются на выбранной частоте и начинают обмен данными. Передача происходит в виде пакетов, каждый из которых может содержать до 255 байт. Важно обеспечить соответствие формата данных на обоих узлах: порядок байтов, структура заголовков и контрольная сумма должны совпадать.

Для тестирования связи рекомендуется использовать циклическую отправку коротких сообщений с идентификатором и счётчиком пакетов. Это позволяет контролировать потери и время отклика.

При использовании нескольких пар устройств важно исключить пересечения частот и параметров, чтобы избежать коллизий. Один из способов – задать разное значение частоты или временно разносить отправку в пределах duty cycle, если это предусмотрено регламентом.

Примеры использования Lora radio node в системах умного дома

В системах умного дома Lora radio node применяется там, где необходимо передавать данные на большие расстояния при минимальном энергопотреблении. Один из типичных примеров – мониторинг потребления воды, газа и электроэнергии в частных домах или коттеджных посёлках. Узлы, подключённые к счётчикам, передают данные на центральный шлюз без участия Wi-Fi или сотовой связи.

Ещё один распространённый сценарий – контроль состояния окон, дверей и ворот. Благодаря LoRa можно установить датчики в удалённых частях участка, где нет стабильного сигнала Wi-Fi. Состояние передаётся на базовую станцию, которая подключена к контроллеру умного дома или шлюзу Home Assistant.

Для управления наружным освещением Lora radio node позволяет создать распределённую сеть автономных светильников. Каждый светильник оборудован узлом, получающим команды по расписанию или в ответ на движение. При этом нет необходимости прокладывать кабельную сеть или поддерживать постоянное соединение с центральным сервером.

В фермерских хозяйствах, совмещённых с жилыми помещениями, используется мониторинг микроклимата: температура, влажность, уровень CO₂ в оранжереях или погребах. LoRa-модули передают данные раз в несколько минут, сохраняя заряд батареи до двух лет при использовании sleep-режимов.

Для сигнализации о протечках воды в подвалах и котельных применяются узлы с влагочувствительными датчиками. В случае тревоги сообщение передаётся напрямую на шлюз, минуя локальные маршрутизаторы, что повышает надёжность передачи в аварийной ситуации.

При необходимости интеграции с другими системами, такими как охранные панели или тепловые насосы, используются узлы с цифровыми входами/выходами или UART-интерфейсами. Это позволяет без дополнительных контроллеров передавать статусы или команды на управляющее устройство.

Проблемы при эксплуатации Lora radio node и пути их решения

Другой частой проблемой является высокая задержка передачи данных при большом количестве узлов в сети. Для снижения задержек стоит оптимизировать параметры конфигурации, такие как Spreading Factor (SF) и Bandwidth (BW), подбирая баланс между дальностью и скоростью передачи. Например, уменьшение SF с 12 до 7 снижает время передачи, но уменьшает дальность.

Перегрузка канала и конфликты частот возникают при использовании множества устройств на одном и том же частотном канале. Рекомендуется распределять узлы по разным частотам в пределах региональных лимитов, а также внедрять механизм ALOHA с адаптивной частотой для снижения коллизий.

Проблема энергопотребления критична для автономных узлов на батареях. Для продления срока работы следует внедрять режимы глубокого сна (deep sleep) с периодическими пробуждениями для передачи данных, а также минимизировать длительность передачи за счет эффективного сжатия и агрегирования сообщений.

Ошибки при программировании или неправильная настройка параметров радиомодуля приводят к нестабильной работе или отсутствию связи. Для устранения стоит использовать проверенные прошивки, регулярно обновлять программное обеспечение и контролировать конфигурацию с помощью специализированных инструментов диагностики.

Наконец, влияние внешних электромагнитных помех ухудшает качество сигнала. Для уменьшения их воздействия рекомендуется применять экранированные кабели, а также размещать узлы на максимальном удалении от источников помех, таких как электродвигатели, мощные передатчики и силовые линии.

Вопрос-ответ:

Что представляет собой Lora radio node и из каких основных компонентов он состоит?

Lora radio node — это устройство для беспроводной передачи данных на большие расстояния с низким энергопотреблением. В его основе лежит радиомодуль, работающий на технологии LoRa (Long Range). Основные компоненты включают микроконтроллер, радиочастотный трансивер, антенну и источник питания. Иногда узел оснащают дополнительными датчиками или интерфейсами для сбора и передачи информации в сети.

Каковы главные области применения Lora radio node в реальных проектах?

Lora radio node применяются там, где требуется длительная работа устройств без частой замены батарей и надежная передача данных на расстояния до нескольких километров. Это сельское хозяйство (мониторинг влажности почвы), умные дома (управление освещением и отоплением), промышленность (слежение за состоянием оборудования), городская инфраструктура (учет коммунальных ресурсов) и экология (наблюдение за параметрами окружающей среды). Такие узлы подходят для создания распределённых систем с низким уровнем энергопотребления.

Какие ограничения существуют у Lora radio node в плане скорости передачи данных и дальности связи?

Скорость передачи у Lora radio node сравнительно невысокая — обычно в пределах нескольких килобит в секунду. Это связано с особенностями модуляции LoRa, которая ориентирована на максимальную дальность и надежность, а не на быстроту передачи. Дальность связи зависит от условий — в открытой местности она достигает нескольких километров, в городской среде может сокращаться из-за препятствий и помех. При этом мощность сигнала и параметры передачи можно настраивать для оптимизации под конкретные задачи.

Как обеспечивается энергоэффективность Lora radio node и сколько времени он может работать от одного источника питания?

Энергоэффективность достигается за счёт низкой мощности передачи и использовании режимов сна микроконтроллера между сессиями обмена данными. Узлы работают по принципу передачи коротких пакетов с длительными интервалами. В зависимости от модели и режима работы, Lora radio node может функционировать от одной батареи до нескольких месяцев, а в некоторых случаях — и до года. Время работы зависит от частоты передачи, мощности сигнала и дополнительного оборудования.

Какие сложности возникают при развертывании сети на базе Lora radio node и как их решают?

Одной из основных сложностей является настройка радиосвязи в условиях помех и препятствий, особенно в густонаселённых или промышленно насыщенных зонах. Также важна правильная организация топологии сети, чтобы обеспечить покрытие и минимизировать потерю данных. Решают эти задачи выбором оптимальных частот, установкой репитеров и шлюзов, а также адаптацией параметров передачи. Дополнительно проводят тестирование зоны покрытия и используют программное обеспечение для мониторинга состояния сети.

Что представляет собой Lora radio node и из каких основных компонентов он состоит?

Lora radio node — это устройство, предназначенное для передачи данных по радиоканалу с использованием технологии LoRa. В его основе лежит радиомодуль, работающий на низкой частоте и обеспечивающий дальнюю связь с малым энергопотреблением. Обычно node включает микроконтроллер для обработки данных, антенну для передачи и приёма сигналов, а также источники питания. Такой узел может выполнять роль датчика или исполнительного устройства в различных системах связи.

Как используются Lora radio node в системах умного дома и какие задачи они решают?

В системах умного дома Lora radio node применяются для сбора информации с датчиков и управления устройствами на удалении от центрального контроллера. Например, с их помощью можно передавать данные о температуре, влажности, состоянии дверей или окон, а также управлять освещением и отоплением. Технология позволяет покрыть большую площадь без необходимости прокладывать проводку, что упрощает монтаж и повышает надежность. Благодаря низкому энергопотреблению, такие узлы могут работать от батарей несколько месяцев и даже лет.
