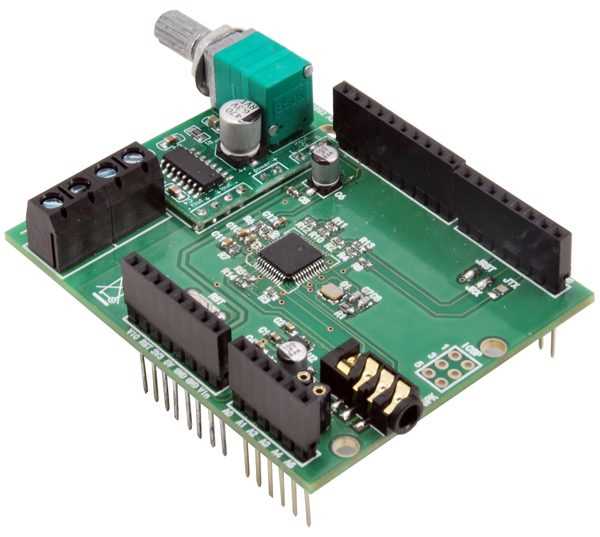

Vs1053 shield как миди контроллер

VS1053 Shield – это модуль, основанный на аудиокодеке VS1053, который обычно применяют для воспроизведения и записи аудиофайлов в проектах на базе Arduino. Однако, благодаря встроенным возможностям управления цифровым аудиосигналом, этот модуль можно адаптировать под MIDI контроллер, что расширяет его функциональность вне стандартных аудио задач.

Основой работы VS1053 в режиме MIDI является использование режима MIDI-управления встроенного чипа, позволяющего передавать и принимать MIDI-сообщения через последовательный интерфейс SPI. Для реализации MIDI контроллера на базе VS1053 Shield рекомендуется задействовать аппаратные возможности платы Arduino для обработки команд и формирования корректных MIDI-сообщений с минимальной задержкой.

Практические рекомендации включают конфигурацию пинов SPI для оптимальной передачи данных, настройку прерываний для своевременной обработки MIDI-сообщений и использование специализированных библиотек, таких как MIDI Library for Arduino, для упрощения кода и повышения стабильности работы контроллера. Применение VS1053 Shield в качестве MIDI устройства позволяет создать компактный, экономичный и гибкий контроллер, подходящий как для живых выступлений, так и для студийной работы.

Подключение VS1053 Shield к микроконтроллеру для передачи MIDI сигналов

VS1053 Shield основан на аудиокодеке VS1053, который поддерживает декодирование MIDI в формате GM (General MIDI). Для передачи MIDI сигналов микроконтроллеру необходимо организовать последовательный интерфейс и управление SPI для настройки модуля.

Основные шаги подключения:

1. Подключите питание: 3.3–5 В к соответствующим контактам VS1053 Shield, соблюдая полярность и рекомендуемые уровни напряжения.
2. Соедините интерфейс SPI микроконтроллера с VS1053:
   • MOSI (Master Out Slave In) к MOSI;
   • SCK (Serial Clock) к SCK;
   • XDCS (Data Chip Select) – для разделения команд и данных, требуется для правильной работы;
   • DREQ (Data Request) – сигнал готовности, подключается к входу прерываний микроконтроллера.
3. Подключите UART или другой последовательный интерфейс, если планируете использовать MIDI по последовательному протоколу через DIN-разъём.

Для передачи MIDI-сообщений VS1053 необходимо:

• Инициализировать модуль через SPI, настроить регистры на работу с MIDI;
• Обрабатывать DREQ, чтобы не переполнить буфер и корректно передавать данные;
• Отправлять MIDI команды по последовательности байтов в формате 0x80–0xEF для управления звуком;
• Использовать буферизацию для плавной передачи сообщений, минимизируя задержки.

Рекомендуется использовать аппаратные прерывания на линии DREQ для оптимизации передачи и избежать постоянного опроса модуля. Важен правильный тайминг передачи, чтобы избежать потерь данных. Настройка скорости SPI должна быть в пределах 4–12 МГц, исходя из спецификации VS1053.

В итоге, соединение VS1053 Shield с микроконтроллером требует строгого соблюдения последовательности подключения и корректной работы с SPI и сигналами управления для стабильной передачи MIDI сигналов.

Настройка программного обеспечения для преобразования аудио в MIDI команды

Для успешного использования VS1053 Shield в качестве MIDI контроллера требуется специализированное ПО, преобразующее аудиосигналы в MIDI-команды. Важно выбрать программное обеспечение с поддержкой низкой задержки и высокой точностью распознавания звуковых событий.

Рекомендуется использовать библиотеку aubio или инструменты на основе алгоритмов pitch detection и onset detection. Для настройки необходимо:

1. Подключить аудиовход VS1053 Shield к микроконтроллеру с поддержкой UART или SPI для передачи данных.
2. Настроить параметр частоты дискретизации на 44100 Гц, что обеспечивает оптимальный баланс между качеством распознавания и производительностью.
3. Использовать алгоритм Fast Fourier Transform (FFT) для выделения частотных составляющих и последующей идентификации нот.
4. Включить порог чувствительности (threshold) с уровнем -40 дБ, чтобы минимизировать ложные срабатывания от шумов.
5. Настроить временной интервал анализа аудиосигнала в 10-15 миллисекунд для корректной обработки быстрых нотных переходов.

В программной части необходимо реализовать фильтрацию гармоник и подавление шумов, чтобы повысить точность преобразования. Рекомендуется применять фильтр Калмана или медианный фильтр для стабилизации входящего сигнала.

Для передачи MIDI-сообщений используйте протокол UART с установленной скоростью 31250 бод, что соответствует стандарту MIDI. Важно корректно формировать сообщения Note On/Note Off с указанием канала и velocity для точной передачи данных на синтезатор или DAW.

При разработке прошивки можно использовать готовые MIDI-библиотеки, например, Arduino MIDI Library, адаптируя их под особенности работы с VS1053. Важный момент – синхронизация аудиопотока и MIDI-команд для предотвращения задержек и рассинхронизации.

Конфигурация портов и пинов для взаимодействия с MIDI устройствами

VS1053 Shield взаимодействует с микроконтроллером через SPI-интерфейс. Пины SPI (MOSI, MISO, SCK) фиксированы: MOSI – 11, MISO – 12, SCK – 13 на Arduino Uno. Пин CS (Chip Select) для VS1053 обычно назначается на 6, а пин DREQ (Data Request) – на 3, отвечающий за сигнал готовности к приему данных.

Для передачи MIDI-сообщений необходим отдельный UART-порт, либо использование программной библиотеки SoftwareSerial, чтобы избежать конфликтов с USB-соединением. Рекомендуется назначить RX для MIDI на пин 8, TX – на пин 9. Также необходимо обеспечить подтягивающие резисторы 220-330 Ом на линии TX для защиты MIDI-входа и фильтрацию помех на линии RX с помощью конденсаторов емкостью 0,01 мкФ.

Важно контролировать уровни сигнала: MIDI работает на 5 В, а VS1053 Shield и Arduino – на том же уровне, поэтому дополнительного преобразования уровней не требуется. Однако для стабильности рекомендуется использовать оптопары при подключении к внешним MIDI-устройствам, чтобы предотвратить помехи и защитить контроллер.

Для оптимизации обмена данными с VS1053 в режиме MIDI контроллера пин DREQ должен быть подключен к прерыванию микроконтроллера (например, INT1 – пин 3 на Arduino Uno) для моментального реагирования на готовность модуля к приему новых MIDI-команд.

В сумме конфигурация пинов для VS1053 Shield с поддержкой MIDI включает SPI: MOSI (11), MISO (12), SCK (13), CS (6), DREQ (3 с прерыванием), а для MIDI UART – RX (8), TX (9) с необходимыми резисторами и фильтрацией. Такой подход гарантирует надежную связь и низкую задержку передачи MIDI-команд.

Обработка и фильтрация MIDI сообщений с помощью VS1053 Shield

VS1053 Shield поддерживает декодирование MIDI-сообщений через встроенный MIDI-интерфейс, что позволяет эффективно использовать его для управления звуковыми параметрами в реальном времени. Для обработки входящих MIDI-сообщений рекомендуется работать напрямую с буфером данных, поступающим на пины UART, подключенные к VS1053.

Фильтрация сообщений должна выполняться на уровне кода микроконтроллера, управляющего VS1053. Для этого нужно анализировать статусные байты MIDI-сообщений. Например, для отбрасывания сообщений, не относящихся к Note On/Off, следует проверять, что старший бит байта равен 1, а код команды находится в диапазоне 0x80–0x9F.

Рекомендуется предварительно буферизовать входящие данные, чтобы обрабатывать только полные сообщения – обычно три байта для Note On/Off и Control Change. При неполных или ошибочных пакетах стоит игнорировать данные, чтобы избежать некорректных звуковых эффектов.

Для снижения задержек и повышения стабильности реакции MIDI-контроллера важно реализовать прерывания на прием UART и минимизировать время обработки каждого сообщения. VS1053 позволяет напрямую изменять регистры управления звуком, что позволяет мгновенно реагировать на MIDI-команды без промежуточных преобразований.

Фильтрация по каналам MIDI осуществляется путем проверки младших 4 бит статусного байта. Это позволяет ограничить обработку только нужными каналами, что упрощает интеграцию VS1053 в сложные MIDI-сети с множеством устройств.

При работе с Control Change сообщениями необходимо выделять конкретные номера контроллеров для изменения параметров фильтра, громкости и эффекта реверберации VS1053. Использование официальной MIDI-таблицы контроллеров позволит однозначно интерпретировать команды и оптимизировать управление звуком.

Обработка SysEx и других специальных сообщений VS1053 не поддерживает напрямую, поэтому их следует отфильтровывать на уровне микроконтроллера, чтобы избежать нежелательных сбоев.

Реализация управления звуком и эффектами через MIDI на базе VS1053

VS1053 – специализированный аудиокодек с поддержкой воспроизведения и записи аудиоформатов, а также встроенным цифровым сигнальным процессором (DSP), позволяющим управлять звуковыми эффектами. Для интеграции управления через MIDI необходимо передавать MIDI-команды на микроконтроллер, который преобразует их в управляющие сигналы для VS1053.

Ключевой элемент – использование MIDI Control Change (CC) сообщений для управления параметрами DSP VS1053, такими как эквалайзер, реверберация и атака/релиз. Для изменения параметров эквалайзера применяются регистры SCI_BASS и SCI_CLOCKF, куда записываются значения, полученные из соответствующих MIDI CC. Например, CC #74 (brightness) можно интерпретировать как усиление высоких частот через SCI_BASS.

Эффекты реверберации и окружения активируются настройкой специальных битов в регистре SCI_MODE. Управление глубиной эффекта достигается передачей значений MIDI CC в диапазоне 0–127, которые масштабируются до 16-битных значений для записи в регистр SCI_REVERB. Для плавного изменения параметров рекомендуется применять алгоритмы интерполяции между текущим и новым значением, что снижает артефакты звука.

Для реализации контроля атаки и релиза звука через MIDI, микроконтроллер на основе входящих MIDI-сообщений формирует параметры ADSR и устанавливает их через SCI_ADPCM регистры VS1053. При этом важно учитывать задержки между MIDI-сообщениями и реакцией DSP, чтобы обеспечить синхронность с внешними MIDI-событиями.

Коммуникация с VS1053 осуществляется через SPI-интерфейс с частотой передачи не менее 4 МГц для минимизации задержек. Рекомендуется выделить отдельный прерываемый поток обработки MIDI, который обеспечивает приоритетное обновление параметров DSP без блокировок.

Практическая рекомендация: для повышения точности управления звуком использовать 14-битные MIDI CC сообщения (MSB+LSB), объединяя их для расширенного диапазона настройки. Это позволяет добиться более плавного и детального контроля эффектов в VS1053.

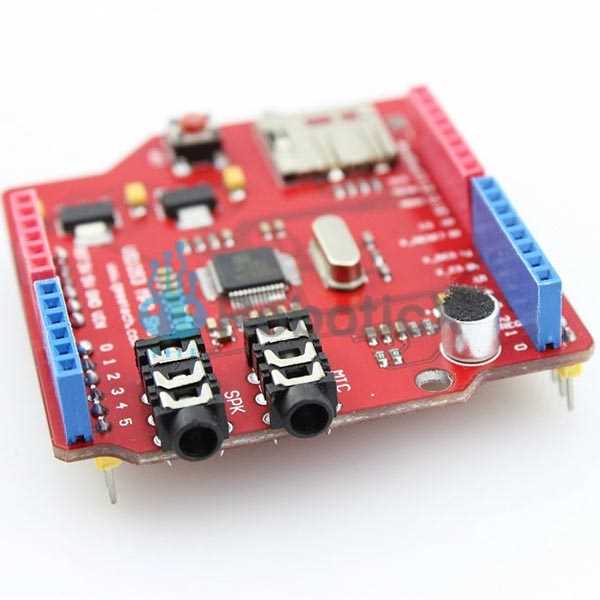

Тестирование и отладка MIDI контроллера на основе VS1053 Shield

Для проверки корректности работы MIDI контроллера на базе VS1053 Shield необходимо начать с теста передачи MIDI-сообщений по последовательному порту. Рекомендуется использовать MIDI монитор, например, MIDI-OX на ПК, чтобы видеть входящие сообщения в реальном времени.

Проверяйте правильность формирования статусных байтов и данных: Note On должен содержать номер ноты (0–127) и velocity. Неправильный формат приводит к игнорированию сообщений принимающим устройством. Важно контролировать соответствие каналов MIDI, обычно диапазон 0–15, чтобы избежать конфликта с другими устройствами.

Для диагностики аппаратной части используйте простой скетч, который генерирует фиксированный набор MIDI-сообщений без участия сенсоров или кнопок. Это позволит убедиться в правильном подключении VS1053 и отсутствии аппаратных сбоев в цепях передачи данных.

Отладка программной части требует проверки инициализации VS1053 и настройки регистров, управляющих режимом MIDI. Ошибки в конфигурации SPI-интерфейса часто приводят к сбоям передачи. Рекомендуется использовать осциллограф для анализа линий CLK, MISO, MOSI и CS, чтобы удостовериться в стабильности сигнала.

При взаимодействии с MIDI контроллером важно отслеживать задержки. Время отклика между нажатием клавиши и отправкой MIDI-сообщения должно быть минимальным, предпочтительно менее 10 мс. Измеряйте задержки встроенными таймерами микроконтроллера.

Для комплексного тестирования полезно задействовать программируемые MIDI синтезаторы или DAW с возможностью анализа MIDI-сигналов. Обратите внимание на стабильность передачи в режиме высокой нагрузки, когда несколько сообщений отправляются одновременно.

Вопрос-ответ:

Каким образом VS1053 Shield может использоваться в качестве MIDI контроллера?

VS1053 Shield обычно применяется для воспроизведения аудиофайлов, однако его можно переоборудовать для отправки MIDI-сообщений. Для этого необходимо программно настроить микроконтроллер, который управляет платой, на генерацию и передачу MIDI-команд через последовательный интерфейс. Такой подход позволяет использовать устройство для управления музыкальными программами и синтезаторами, обеспечивая взаимодействие с MIDI-оборудованием.

Какие ограничения и сложности могут возникнуть при использовании VS1053 Shield как MIDI контроллера?

Основная сложность заключается в том, что VS1053 Shield изначально не предназначен для работы с MIDI-сообщениями, поэтому потребуется дополнительная настройка прошивки и, возможно, доработка аппаратной части для корректной передачи данных. Также стоит учитывать ограниченные возможности по количеству одновременно передаваемых каналов и необходимость программирования логики управления кнопками и сенсорами, если они используются в качестве элементов управления.

Как подключить VS1053 Shield к компьютеру для передачи MIDI-сообщений?

Для связи с компьютером обычно используется UART-интерфейс микроконтроллера, который конвертирует MIDI-сообщения в формат, понятный ПК. Для этого часто применяют USB-to-serial адаптеры или специальные MIDI-USB интерфейсы. После подключения нужно установить соответствующие драйверы и настроить программное обеспечение, чтобы компьютер мог принимать и интерпретировать MIDI-команды, посылаемые с VS1053 Shield.

Какие примеры проектов можно реализовать с использованием VS1053 Shield в роли MIDI контроллера?

Можно создать простую MIDI-клавиатуру, где кнопки на плате посылают ноты на внешний синтезатор или компьютер. Также устройство подходит для управления параметрами звука — например, изменять громкость, тембр или эффекты в режиме реального времени. Благодаря гибкости программирования, есть возможность сделать интерфейс с фейдерами, переключателями и энкодерами, которые будут посылать соответствующие MIDI-сообщения, расширяя возможности музыкального оборудования.
