Li-ion аккумуляторы широко используются в электронике благодаря высокой энергоёмкости и отсутствию эффекта памяти. Однако со временем пользователи сталкиваются с ситуацией, когда батарея перестаёт заряжаться. Это может быть связано как с деградацией ячеек, так и с внешними факторами, включая неисправности зарядного устройства или систем защиты аккумулятора.
Одна из распространённых причин – активирование защиты от переразряда. При падении напряжения ниже критического уровня (обычно около 2,5 В на ячейку) встроенный BMS-контроллер блокирует подачу тока. В этом случае стандартные зарядные устройства не распознают аккумулятор. Решение – использование регулируемого лабораторного источника питания с ограничением тока до 100–200 мА для «пробуждения» аккумулятора до уровня 3,0 В, после чего его можно подключить к обычной зарядке.
Другой фактор – повреждение цепей зарядки в устройстве. В ноутбуках, шуруповёртах и других приборах это может быть вызвано выходом из строя MOSFET-транзисторов, контроллеров питания или разъёмов. Проверка мультиметром контактной группы и управляющих сигналов позволит выявить неисправность. Если питание подаётся, но ток не идёт – возможен обрыв в цепи или неисправность микросхемы управления.
Не исключено также программное ограничение заряда. Некоторые устройства блокируют зарядку из-за перегрева, ошибки в прошивке или после достижения определённого количества циклов. В подобных случаях помогает сброс контроллера питания (например, отключением батареи на несколько минут) либо перепрошивка устройства.
Для исключения неисправности самого аккумулятора рекомендуется провести замер напряжения, внутреннего сопротивления и сравнение показателей с паспортными данными. Повышенное сопротивление (>150 мОм на ячейку) и напряжение ниже 3 В часто свидетельствуют о глубоком разряде или деградации элемента.
Для начала убедитесь, что мультиметр установлен в режим постоянного напряжения (DCV) с диапазоном до 20 В. Это позволяет корректно измерить напряжение большинства li-ion аккумуляторов номиналом 3,6–3,7 В.
Нормальные значения: полностью заряженный аккумулятор должен показывать от 4,1 до 4,2 В. При показаниях ниже 3,0 В элемент считается переразряженным. Значение менее 2,5 В – критическое: возможна деградация химического состава, восстановление не всегда возможно.
Если напряжение близко к нулю, это может свидетельствовать о срабатывании встроенной защиты (PCM) или о физическом обрыве внутри элемента. В таком случае проверьте аккумулятор под минимальной нагрузкой (например, резистором 100 Ом), чтобы исключить автоматическое отключение при холостом ходе.
При показаниях сильно выше 4,3 В немедленно прекратите использование аккумулятора: возможен отказ защиты и риск теплового разгона. Такие элементы необходимо утилизировать в соответствии с регламентом.
Рекомендация: измеряйте напряжение после 10–15 минут покоя аккумулятора. Это позволяет избежать искажений, связанных с остаточной активностью после зарядки или разрядки.
Анализ состояния зарядного устройства и его выходных параметров
Первичная проверка начинается с измерения выходного напряжения зарядного устройства при отключённой нагрузке. Для большинства литий-ионных аккумуляторов это значение должно составлять 4.2 В на элемент. Если напряжение существенно ниже (менее 4.0 В) или отсутствует полностью, необходимо заменить блок питания или исследовать его цепи питания на наличие повреждений.
Далее производится проверка под нагрузкой. Подключите заведомо исправный аккумулятор или эквивалентную нагрузку (например, мощный резистор или электронную нагрузку) и снова измерьте выходное напряжение:
- Если напряжение резко падает до 0–1 В, возможно срабатывает внутренняя защита от короткого замыкания.
- Если напряжение держится, но ниже номинального (3.5–3.8 В), возможны неисправности в стабилизирующих элементах (например, деградация конденсаторов или MOSFET).
- Если зарядное устройство издаёт шум, греется или работает нестабильно – вероятен износ ШИМ-контроллера или неисправности трансформатора.
Обязательно проверьте выходной ток. Для большинства потребительских зарядных устройств он должен составлять от 0.5 до 2 А. При снижении ниже 0.3 А (при заряде аккумулятора с уровнем заряда менее 50%) можно говорить о деградации выпрямляющего диода, потере емкости выходного конденсатора или проблемах в управляющей логике.
Контакты разъёма питания также являются частым источником неисправностей. Проверяйте плотность контакта, наличие окислов, следов перегрева или механических повреждений. Некачественный контакт приводит к прерывистому питанию и невозможности начала процесса заряда.
Дополнительно проверьте тип зарядного устройства. Не все блоки питания, особенно USB-совместимые, поддерживают требуемый режим постоянного тока/напряжения (CC/CV). Использование несовместимого адаптера приводит к отказу в заряде или нестабильной работе контроллера аккумулятора.
Диагностика встроенной платы защиты аккумулятора
Сначала измерьте мультиметром напряжение непосредственно на клеммах аккумуляторных ячеек, минуя плату защиты. Если напряжение в пределах 3,0–4,2 В на элемент, но на выходе платы – 0 В, BMS заблокировала питание. Это может быть вызвано срабатыванием по току, напряжению или температуре.
Далее проверьте целостность балансировочных резисторов и MOSFET-ключей. Их повреждение приводит к разрыву цепей заряда или разряда. При наличии навыков можно отключить BMS и напрямую подключить аккумулятор к источнику питания с ограничением тока до 100–200 мА для попытки восстановления.
Если аккумулятор восстановил напряжение и снова реагирует на зарядку, проблема в плате. В противном случае – деградация ячеек. Для проверки логики работы платы защиты можно подать искусственно заниженное или завышенное напряжение и наблюдать, срабатывает ли защита, фиксируя переключение ключей.
Неработоспособную BMS следует заменить на совместимую по току, количеству ячеек и схемотехнике. Перед заменой обязательно разрядите аккумулятор до безопасного уровня – ниже 3,0 В на элемент.

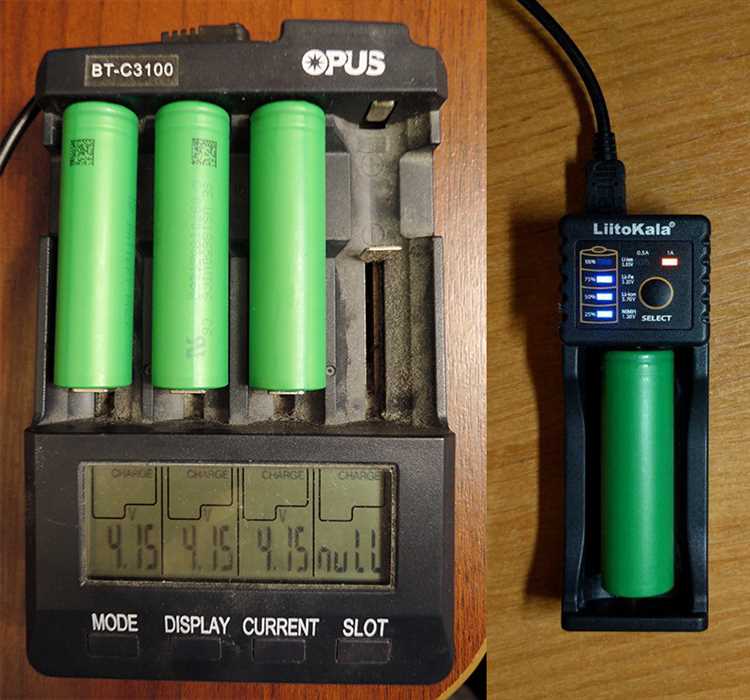

Определение признаков глубокой разрядки и способы восстановления
Признаками глубокой разрядки являются:
- Напряжение на клеммах ниже 2,5 В при отсутствии нагрузки
- Отказ зарядного устройства начинать заряд (индикатор мигает или остается неактивным)
- Полное отсутствие тока при попытке зарядки стандартным способом
Для восстановления элемента важно использовать метод «предзарядки» малыми токами. Подключение аккумулятора напрямую к стандартному зарядному устройству может усугубить деградацию. Рекомендуемый порядок действий:
- Измерить напряжение мультиметром на клеммах. Если оно ниже 2 В – риск повреждения высок.
- Подключить регулируемый источник питания с ограничением тока до 50–100 мА.
- Установить напряжение на уровне 3,0–3,2 В и контролировать рост напряжения на аккумуляторе.
- Как только напряжение превысит 2,8–3,0 В, можно подключить стандартное зарядное устройство с полным циклом заряда.
Если через 30–60 минут предзарядки напряжение не растет – вероятна сульфатация электродов или повреждение сепаратора. Такие элементы использовать опасно.
После успешного восстановления рекомендуется провести полный цикл заряд-разряд с контролем емкости. Если емкость снизилась более чем на 20% от номинала – аккумулятор следует исключить из эксплуатации.
Проверка контактов, разъёмов и шлейфов на наличие повреждений
Контакты должны быть ровными, чистыми и без следов перегрева. При наличии нагара или потемнений следует осторожно зачистить контактную поверхность ластиком или изопропиловым спиртом с использованием безворсовой салфетки. Повреждённые или изогнутые пины необходимо выправить или заменить, так как нарушение геометрии может привести к неполному контакту и сбоям при зарядке.
Шлейфы, соединяющие аккумулятор с основной платой, нужно проверять на перегибы, микротрещины и ослабленные соединения. Особенно критичны участки рядом с точками сгиба и разъёмами. При малейшем подозрении на обрыв внутренних дорожек рекомендуется заменить шлейф на заведомо исправный.
Также следует оценить надёжность фиксации всех соединений. Контактные разъёмы должны входить с лёгким усилием и не иметь люфта после подключения. При наличии расшатанного коннектора возможны перебои в подаче питания и нестабильность зарядного процесса.
Если используется модульный аккумулятор, важно проверить посадочные гнёзда на предмет деформаций и загрязнений. Пыль, металлическая стружка или остатки флюса могут создавать паразитные токопроводящие пути, вызывая короткие замыкания или искажение сигналов.
Использование лабораторного блока питания для принудительной зарядки
Для восстановления Li-ion аккумулятора с низким или отсутствующим напряжением часто применяется лабораторный блок питания. Такой подход позволяет задать точные параметры зарядки и избежать срабатывания защитных схем аккумулятора.
Перед подключением необходимо установить предел тока, рекомендуемый для конкретного аккумулятора – обычно 0,1C–0,2C (где C – емкость аккумулятора в ампер-часах). Например, для аккумулятора 2000 мАч максимальный ток не должен превышать 200–400 мА.
Установите напряжение на выходе блока питания чуть выше номинального напряжения аккумулятора – 4,1–4,2 В для одной Li-ion ячейки. Превышать 4,2 В опасно и может привести к повреждению.
Подключите аккумулятор к выходу блока питания, соблюдая полярность, и включите питание. Следите за током зарядки: при достижении установленного предела он должен стабилизироваться или уменьшиться, что свидетельствует о заряде.
Если ток резко падает до нуля при низком напряжении аккумулятора, это может указывать на внутреннее повреждение или глубокую разрядку, при которой принудительная зарядка невозможна.
Для безопасности рекомендуется ограничивать время принудительной зарядки до 30–60 минут, затем проверить напряжение и состояние аккумулятора. Если параметры не улучшаются, дальнейшие попытки могут быть опасны.
Использование лабораторного блока питания требует точного контроля и понимания параметров аккумулятора, а также навыков работы с электрооборудованием, чтобы избежать коротких замыканий и перегрева.
Вопрос-ответ:
Почему Li-ion аккумулятор не реагирует на зарядное устройство и не набирает заряд?
Часто причина в глубоком разряде, при котором напряжение на элементах падает ниже безопасного порога, из-за чего защита аккумулятора блокирует заряд. Также возможно повреждение платы защиты или проблемы с контактами — окисление или механический износ могут препятствовать нормальному прохождению тока. Рекомендуется проверить напряжение мультиметром, оценить состояние разъёмов и при необходимости использовать лабораторный блок питания для принудительной зарядки под контролем.
Как определить, что аккумулятор Li-ion изношен и требует замены?
Симптомы старения включают заметное снижение ёмкости, быстрый разряд и невозможность достигнуть полного заряда. При измерении внутреннего сопротивления специальным тестером значения значительно выше нормы, что указывает на деградацию химического состава. Если после нескольких циклов восстановления и балансировки аккумулятор всё ещё быстро теряет заряд, лучше заменить его, поскольку эксплуатация сильно изношенного элемента может привести к нестабильной работе устройства и даже опасным ситуациям.
Можно ли восстановить Li-ion аккумулятор, который не заряжается из-за глубокой разрядки?
Восстановление возможно, если напряжение на аккумуляторе не опустилось ниже критического уровня слишком долго. Используя специальный лабораторный блок питания, можно аккуратно подавать низкий ток для плавного повышения напряжения. Важно контролировать температуру и не превышать допустимые параметры. Если после таких попыток аккумулятор не принимает заряд или быстро теряет его, восстановление нецелесообразно, и безопаснее приобрести новый элемент.
Что делать, если зарядное устройство исправно, а Li-ion аккумулятор всё равно не заряжается?
В первую очередь нужно проверить состояние контактов и целостность проводки — повреждённые или окисленные разъёмы снижают эффективность зарядки. Затем стоит замерить напряжение на аккумуляторе и убедиться, что плата защиты не блокирует процесс. Иногда проблема кроется в самом аккумуляторе — деградация или внутренние короткие замыкания. В таком случае зарядное устройство будет работать корректно, но аккумулятор заряжаться не сможет. Вариант решения — замена аккумулятора или его диагностика с помощью специализированного оборудования.
