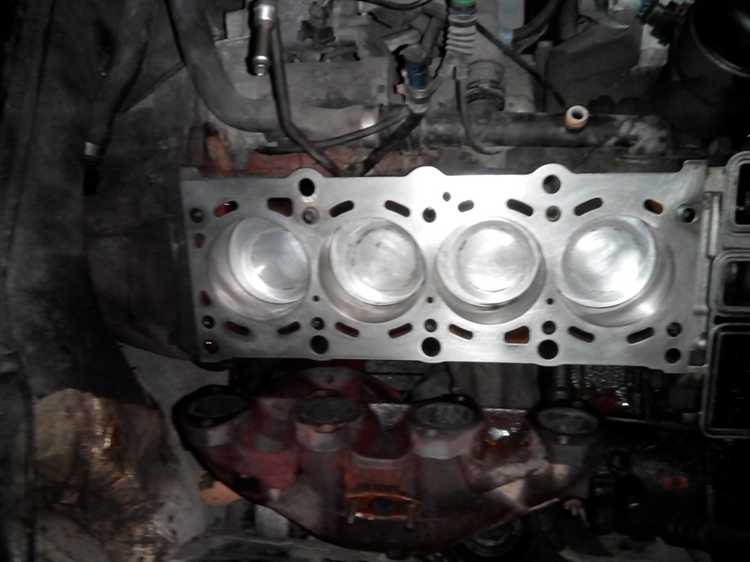

Головка блока цилиндров (ГБЦ) выполняет ключевые функции в работе двигателя: обеспечивает герметичность камер сгорания, направляет потоки топлива и воздуха, отводит тепло. При перегреве, падении компрессии, пробое прокладки или стуке клапанов ГБЦ требует разборки и восстановления.
Ремонт начинается с демонтажа головки, ее очистки и дефектовки. Оценивается состояние плоскости, направляющих втулок, седел, клапанов и резьбовых соединений. Измеряется степень износа, выявляются микротрещины и деформации. Плоскость головки проверяют на предмет прогиба и при необходимости шлифуют, соблюдая допуски производителя.
Клапаны притираются или заменяются, если обнаружен износ рабочей фаски или повреждение стержня. При необходимости восстанавливаются или заменяются направляющие втулки. Обязательно меняются маслосъёмные колпачки. Если есть трещины в теле ГБЦ, может потребоваться аргонная сварка или установка ремонтных втулок. Все резьбы проверяются, в случае повреждений – восстанавливаются с помощью спиральных вставок или футорок.
Сборка проводится с соблюдением крутящих моментов и последовательности затяжки болтов. Используется новая прокладка ГБЦ, а также герметик, если предусмотрен конструкцией. После установки проводится проверка компрессии и герметичности системы охлаждения.
Диагностика причин неисправности головки блока
Перед разборкой головки блока цилиндров важно точно установить характер и источник неисправности. Основные признаки, требующие диагностики: перегрев двигателя, потеря компрессии, белый дым из выхлопной трубы, повышенный расход масла, эмульсия на щупе. Для оценки состояния применяются несколько методик, каждая из которых позволяет исключить или подтвердить конкретную проблему.
Первый этап – замер компрессии в цилиндрах. Пониженные значения могут указывать на прогар клапанов, трещины в головке или нарушение герметичности прокладки. Для уточнения применяют тест на утечку сжатого воздуха. Он помогает определить, куда уходит давление – в систему охлаждения, картер или выхлоп.
Второй этап – проверка системы охлаждения на наличие угарных газов. Используется индикаторная жидкость, которая меняет цвет при наличии выхлопных газов в расширительном бачке. Наличие СО₂ в системе означает пробой прокладки или трещину в ГБЦ.
Далее проводится осмотр головки на предмет деформации. Прилегание проверяется с помощью контрольной линейки и щупа. Допустимый зазор – не более 0,05 мм. При превышении головку отправляют на фрезеровку. Также следует провести магнитопорошковую или капиллярную дефектоскопию для выявления скрытых трещин.
Отдельное внимание уделяется визуальному осмотру седел и направляющих клапанов. Износ направляющих вызывает люфт, а это ведет к перекосу клапана и потере герметичности. Проверку лучше выполнять с использованием нутромера и микрометра.
При обнаружении трещин в районе камеры сгорания или каналов охлаждения ремонт возможен не всегда. В таких случаях головку заменяют. Пренебрежение диагностикой приводит к повторному выходу из строя даже после капитального ремонта.
Разборка и дефектовка элементов ГБЦ
Перед разборкой головки блока необходимо слить охлаждающую жидкость, снять впускной и выпускной коллекторы, клапанную крышку, распредвалы и гидрокомпенсаторы (если они установлены). При откручивании болтов головки соблюдать последовательность, указанную производителем, чтобы избежать деформации плоскости прилегания.
После снятия головки начинается разборка её внутренних компонентов. Демонтируются пружины клапанов, тарелки, маслосъёмные колпачки, направляющие втулки, клапаны. Каждый элемент осматривается и замеряется. Клапаны проверяются на биение и износ по стержню. Допустимый изгиб не должен превышать 0,02 мм. Износ стержня контролируется микрометром – предельное значение составляет 0,03–0,05 мм в зависимости от двигателя.
Направляющие втулки проверяются нутромером или штифтом-калибром. Износ втулки считается критическим при увеличении зазора более 0,2 мм. Маслосъёмные колпачки подлежат замене в любом случае. Пружины клапанов тестируются на высоту и жесткость – пружина, утратившая до 10% усилия, заменяется.
Плоскость прилегания головки проверяется на наличие коробления при помощи поверочной линейки и щупа. Предельный допуск – 0,05 мм по всей длине. Трещины в области седел клапанов и камеры сгорания выявляются визуально и с применением магнитопорошкового или капиллярного контроля. При наличии трещин головка подлежит либо ремонту, либо замене, в зависимости от глубины и расположения дефекта.
Дефектовка седел клапанов проводится с проверкой прилегания по краске или с помощью вакуумного тестера. Изношенные седла обрабатываются фасками или меняются на новые при невозможности восстановления. Также измеряется диаметр постелей распредвалов. При превышении допустимого зазора более 0,1 мм требуется расточка и установка ремонтных втулок.

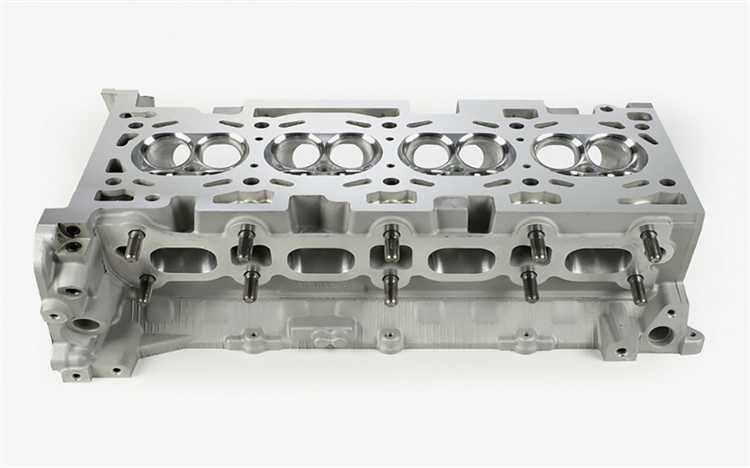

Проверка и восстановление плоскости прилегания
Оценка состояния прилегающей поверхности головки блока проводится с использованием поверочной линейки и щупов. Максимально допустимое отклонение по плоскости – не более 0,05 мм на длине 100 мм. Измерения выполняются в продольном, поперечном и диагональных направлениях.
При выявлении коробления, следов прогара или локальных неровностей требуется механическая обработка. Шлифовка или фрезеровка осуществляется на специализированном оборудовании с контролем съёма металла. Допустимый общий съём – до 0,3 мм от номинала. Перед началом работы измеряется высота головки блока и сравнивается со значением, указанным в технической документации двигателя.
После восстановления проводится повторная проверка плоскости. При наличии алюминиевой ГБЦ важно учитывать возможное остаточное напряжение металла после перегрева – в таких случаях применяется предварительный термоотжиг. Поверхность не должна иметь задиров, рисок или шероховатости выше Ra 1,6, иначе герметичность соединения с прокладкой будет нарушена.
Финальная проверка включает оценку прилегания к новому уплотнителю и контроль герметичности после установки на двигатель. При соблюдении всех допусков и рекомендаций обеспечивается надежная работа головки блока без утечек и деформаций.
Замена направляющих втулок и сальников клапанов
Износ направляющих втулок приводит к увеличенному люфту стержней клапанов, что вызывает потерю компрессии, повышенный расход масла и нестабильную работу двигателя. Контроль зазор между клапаном и втулкой осуществляется нутромером или калиброванными щупами. Предельно допустимый зазор зависит от конструкции, но чаще всего не превышает 0,15 мм.
Замена направляющих втулок выполняется с использованием специального выпрессовочного инструмента. Новые втулки перед установкой подбираются по размеру и охлаждаются в жидком азоте для плотной посадки в гнездо. После запрессовки выполняется развёртка под диаметр стержня клапана с точностью до сотых долей миллиметра.
Изношенные маслосъёмные колпачки (сальники клапанов) не удерживают масло, попадающее в камеры сгорания. Это проявляется сизым дымом на холодном запуске и повышенным расходом масла. Замену целесообразно производить одновременно с втулками, особенно при капитальном ремонте.
- Старые сальники снимаются с помощью съёмника без повреждения направляющей втулки.
- Новые сальники устанавливаются с оправкой строго до упора, без перекоса.
- Перед установкой рекомендуется смазать внутреннюю кромку моторным маслом.
Несоблюдение технологии установки сальников и втулок может привести к повторному течению масла и заклиниванию клапана. Работы требуют точности и инструментального контроля на каждом этапе.

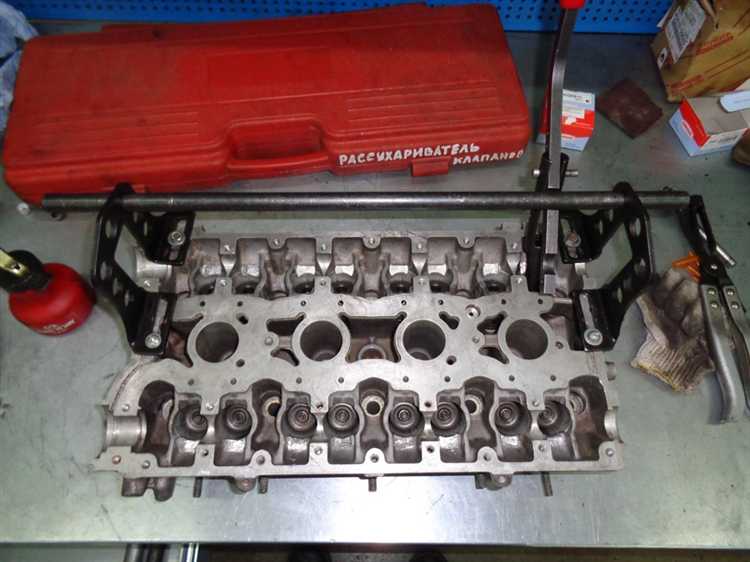

Притирка или замена клапанов и седел
Клапаны и седла работают в условиях высоких температур и давления, поэтому при ремонте головки блока цилиндров необходимо оценить степень их износа и принять решение о притирке или замене.
Притирка клапанов применяется, если:
- отсутствуют глубокие раковины и трещины на фасках клапана и седла,
- ширина рабочей фаски укладывается в допуски,
- нет следов перегрева (оплавлений, побежалости металла).
Процедура притирки включает:
- Очистку клапана и седла от нагара и загрязнений.
- Нанесение абразивной пасты (грубозернистой, затем мелкозернистой).
- Притирку с помощью ручного или механического инструмента до получения равномерного матового кольца по всей окружности фаски.
- Проверку герметичности – проливка керосином или вакуум-тест.
Замена клапанов требуется в следующих случаях:
- наличие трещин, выкрашивания кромки, сильного прогара,
- искривление стержня, неустранимое шлифовкой,
- износ стержня и фаски за пределами ремонтных размеров.
Замена седел необходима, если:
- глубина врезки седла в головку превышает норму,
- имеются трещины или выкрашивания,
- седло выработано неравномерно, что не позволяет добиться плотного прилегания клапана.
Новые седла запрессовываются с натягом и обрабатываются под нужный угол фаски, после чего проводится притирка с новым клапаном. Все параметры – угол, ширина фаски, выступание клапана – контролируются согласно технической документации двигателя.
Проверка герметичности каналов охлаждения и масла
Герметичность каналов охлаждения и масла проверяют для выявления трещин, коррозии и неплотностей, которые могут привести к смешению жидкостей или утечкам. Используется метод гидравлического или пневматического давления с подачей жидкости или воздуха в систему под контролируемым давлением.
Для каналов охлаждения подключают насос и нагнетают воду с давлением от 1 до 3 бар, выдерживают определённое время, наблюдая падение давления или появление влаги на поверхности. Аналогично проводят проверку масляных каналов, но давление не должно превышать заводские нормы – обычно до 5 бар, чтобы не повредить детали.
Наличие пузырьков воздуха, капель или влажных пятен на внешней поверхности головки указывает на протечку. В таких случаях проводят дополнительный контроль с использованием красителей, растворимых в охлаждающей жидкости или масле, и ультрафиолетовой лампы для точного обнаружения дефекта.
При обнаружении неплотностей каналов требуется ремонт трещин методом сварки или замена головки блока. Игнорирование протечек ведёт к перегреву двигателя, попаданию охлаждающей жидкости в масло или наоборот, что ухудшает работу мотора и сокращает срок службы.
После проведения проверки герметичности обязательно проводят повторный осмотр и тест на давление для подтверждения устранения дефектов.
Сборка и проверка работоспособности ГБЦ после ремонта
Перед сборкой все детали тщательно очищаются от загрязнений и старых уплотнений. Направляющие втулки и сальники клапанов заменяются на новые. Устанавливаются клапаны с притертыми седлами, проверяется свободный ход и плотность прилегания каждого клапана.
Клапанные пружины монтируются с соблюдением рекомендуемого усилия сжатия, контролируется их высота в собранном состоянии. Направляющие втулки фиксируются с допуском износа не более 0,03 мм, при превышении – необходима замена.
После сборки проверяется герметичность каналов охлаждения и масляных проходов с помощью давления воздуха или специального оборудования. Плоскость прилегания головки блока проверяется на наличие деформаций с помощью щупа и линейки, при необходимости выполняется шлифовка.
Контролируется момент затяжки гаек крепления ГБЦ поэтапно, согласно заводским нормам, с использованием динамометрического ключа. Несоблюдение порядка и момента затяжки приводит к деформации и протечкам.
После установки головки блока на двигатель проводится тестирование под давлением и контроль компрессии в цилиндрах. Проверяется отсутствие течей масла и охлаждающей жидкости, стабильность давления в системе и правильная работа клапанного механизма.
Важен контроль за состоянием прокладки ГБЦ: после первого запуска двигателя проверяется отсутствие признаков перегрева и появления масла или антифриза в камерах сгорания.
Вопрос-ответ:
Какие этапы включает ремонт головки блока цилиндров?
Ремонт головки блока цилиндров состоит из нескольких основных этапов. Сначала проводится разборка и дефектовка — снимаются клапаны, направляющие, проверяются на наличие трещин и деформаций. Затем выполняется проверка плоскости прилегания, при необходимости — шлифовка для восстановления ровности. Следующий этап — ремонт или замена направляющих втулок и сальников клапанов. После этого проводят притирку или замену клапанов и седел для обеспечения правильного уплотнения. В финале собирают головку и проверяют герметичность каналов охлаждения и масла, а также общую работоспособность узла.
Почему важно проверять плоскость прилегания головки блока цилиндров?
Плоскость прилегания головки блока должна быть ровной, чтобы обеспечить надежное уплотнение с блоком цилиндров и предотвратить протечки газа, масла и охлаждающей жидкости. Если плоскость деформирована или имеет следы износа, это может привести к снижению компрессии, перегреву двигателя и попаданию жидкости в камеры сгорания. Проверка включает измерение геометрии и устранение неровностей посредством шлифовки или фрезерования. Без этого этапа ремонт будет неполным и ненадежным.
Как определяется необходимость замены направляющих втулок и сальников клапанов?
Направляющие втулки и сальники клапанов контролируют положение клапана и герметичность в зоне стыка с направляющей. При износе втулок наблюдаются зазоры, что приводит к повышенному люфту клапанов и масляным утечкам. Сальники со временем теряют эластичность и перестают удерживать масло, что вызывает его попадание в камеру сгорания и дымление выхлопа. Для проверки используются измерительные приборы и визуальный осмотр. Если параметры износа превышены, замену проводят вместе с очисткой и подготовкой посадочных мест.
Какие методы используются для проверки герметичности каналов охлаждения и масла в головке блока?
Проверка герметичности выполняется с помощью специального оборудования. Для каналов охлаждения применяют давление сжатого воздуха и визуальный осмотр на наличие пузырьков или влаги. Иногда используется погружение детали в воду при подаче давления, чтобы выявить утечки. Для масляных каналов проверка похожа, но давление подается на масляные проходы с последующим контролем через выходные отверстия. Такие испытания выявляют микротрещины, сколы и неплотности, которые могут вызвать перебои в работе двигателя.
Что включает сборка головки блока после ремонта и как проверить ее работоспособность?
Сборка начинается с установки направляющих втулок и сальников, затем клапанов и пружин с последующей притиркой или заменой. Все крепления затягиваются с рекомендованным моментом. После сборки головку устанавливают на блок, монтируют все необходимые элементы и подключают систему охлаждения и смазки. Для проверки работоспособности проводят испытания на герметичность, замер компрессии и контроль давления в камерах сгорания. В некоторых случаях делают пробный запуск двигателя для выявления посторонних звуков и утечек.
Какие основные этапы включает ремонт головки блока цилиндров?
Ремонт головки блока цилиндров начинается с разборки и тщательного осмотра деталей. Затем проверяется состояние плоскости прилегания, каналов охлаждения и масляных каналов на герметичность. В случае обнаружения деформаций или трещин проводится шлифовка и устранение дефектов. Обязательно проверяется и восстанавливается посадка клапанов — их притирка или замена седел. Если направляющие втулки или сальники клапанов изношены, их заменяют. По завершении всех работ головка собирается, проверяется работоспособность и герметичность узлов перед установкой на двигатель.
Как проверить герметичность каналов охлаждения и масла в головке блока?
Герметичность каналов проверяют специальным способом: через охлаждающие и масляные каналы под давлением подают воздух или жидкость, а затем фиксируют утечки с помощью мыльного раствора или визуального осмотра. Также используют вакуумные установки, чтобы убедиться в отсутствии протечек. Если обнаруживаются трещины или сколы, проводится ремонт — сварка, шлифовка или замена головки. Эта проверка необходима для предотвращения смешивания масла и охлаждающей жидкости, что может привести к серьезным повреждениям двигателя.
