Светодиоды генерируют свет за счёт электролюминесценции – физического процесса, происходящего в полупроводниковом кристалле при прохождении электрического тока. Излучение возникает в результате рекомбинации электронов и дырок в активной области p-n-перехода. Основной материал для изготовления излучающего кристалла – это соединения типа GaAs, GaN, AlGaInP и их комбинации, каждая из которых определяет длину волны и, соответственно, цвет излучения.
Для эффективного получения света необходима точная настройка толщины и состава активного слоя, чтобы минимизировать потери энергии и увеличить квантовый выход. Например, синий свет получают с помощью кристаллов на основе нитрида галлия (GaN), а красный – на основе фосфида алюминия-галлия-индия (AlGaInP). Наличие легирующих добавок и буферных слоёв позволяет повысить эффективность и стабильность излучения.
Форма корпуса светодиода, оптическая линза и отражающее покрытие также влияют на направление и интенсивность светового потока. Промышленное проектирование кристаллов и корпусов направлено на уменьшение тепловых потерь, повышение светоотдачи и продление срока службы компонента. Рекомендуется при выборе светодиода учитывать параметры теплового сопротивления, спектральную ширину и рабочий ток, чтобы обеспечить стабильную работу в заданных условиях.
Понимание физики источника света в светодиоде необходимо для оптимального применения в схемах освещения, индикации, оптоэлектронике и телекоммуникациях. Технические характеристики зависят не только от состава полупроводника, но и от архитектуры микросборки и системы отвода тепла.
Из каких материалов изготавливается активная область светодиода
Активная область светодиода формируется из полупроводниковых материалов с прямозонным переходом, которые обеспечивают эффективную рекомбинацию электронов и дырок с испусканием фотонов. Наиболее часто используются соединения III-V группы периодической таблицы, обладающие высокой квантовой эффективностью и возможностью точной настройки ширины запрещённой зоны.
Для инфракрасных и красных светодиодов применяются арсенид галлия (GaAs) и фосфид галлия (GaP), а также их твердые растворы – например, арсенид-галлий-фосфид (GaAsP). Эти материалы обеспечивают излучение в диапазоне от 630 до 950 нм, что соответствует красному и ближнему инфракрасному спектру.
Оранжевое и жёлтое излучение достигается с помощью фосфида индия (InP) и его композиций с алюминием и галлием. Например, InGaAlP широко используется в светодиодах высокой яркости, поскольку позволяет формировать активную область с минимальными потерями излучения.
Светодиоды зелёного и синего диапазона изготавливаются на основе нитрида галлия (GaN) и его сплавов, таких как InGaN. Эти материалы позволяют получать излучение от 450 до 530 нм. GaN требует подложек с хорошим совпадением по решётке, чаще всего используется сапфир или карбид кремния.
Для достижения белого света активно применяются синие светодиоды на основе InGaN с последующим нанесением люминофора на основе иттриевого алюминиевого граната, легированного церием (YAG:Ce). Такой подход позволяет преобразовать часть синего излучения в жёлтое, создавая спектр, воспринимаемый как белый.
Критически важным параметром при выборе материала активной области является ширина запрещённой зоны, так как она определяет длину волны излучения. Для оптимизации яркости и надёжности также учитываются параметры теплопроводности, устойчивости к дефектам и возможность эпитаксиального роста на различных подложках.
Как протекает излучение света при рекомбинации носителей заряда
Излучение света в светодиоде возникает в результате радиационной рекомбинации носителей заряда – электронов и дырок – в активной области полупроводникового перехода p-n. Этот процесс происходит при прямом смещении диода, когда электроны из n-области инжектируются в p-область, а дырки – в противоположном направлении.
В активной зоне создаются условия, при которых носители заряда попадают в квантовую яму или зону суженного запрещённого перехода. Именно здесь вероятностно происходит рекомбинация, при которой избыточная энергия освобождается в виде фотона.
- Энергия излучаемого фотона определяется шириной запрещённой зоны (Eg) материала активной области:
Eфотона ≈ Eg (в электронвольтах). - Длина волны излучения λ связана с энергией уравнением: λ = hc/E, где h – постоянная Планка, c – скорость света.
- Для полупроводников с прямым запрещённым переходом (например, GaAs, InGaN) вероятность радиационной рекомбинации выше, чем для материалов с косвенным переходом.
Радиативная рекомбинация может сопровождаться конкурирующими процессами:
- Нерадиационная рекомбинация: энергия передаётся фононам, а не излучается в виде света, что снижает эффективность.
- Поверхностные дефекты: ловушки на границах кристаллов улавливают носители и препятствуют излучению фотонов.
Для повышения квантовой эффективности важно:
- Минимизировать плотность дефектов в кристалле активной области.
- Использовать материалы с прямым запрещённым переходом.
- Контролировать толщину и состав слоёв в гетероструктуре для оптимизации инжекции носителей.
Таким образом, эффективность светодиода напрямую зависит от того, насколько управляемо и полноценно происходит радиационная рекомбинация в активной зоне. Точные расчёты ширины запрещённой зоны и контроль процессов роста кристаллов играют ключевую роль в разработке излучающих структур с высокой яркостью и минимальными потерями.
Какую роль играет p-n переход в формировании светового излучения
В зоне перехода происходит рекомбинация – процесс, при котором электрон заполняет вакантное состояние (дырку), в результате чего высвобождается энергия. Если материал перехода обладает шириной запрещённой зоны, соответствующей энергетике фотона в видимом или ближнем ИК-диапазоне, эта энергия испускается в виде фотона. Это и есть источник светового излучения в LED.
Ключевым условием для эффективной эмиссии является директный тип запрещённого перехода (например, в арсениде галлия и его производных), при котором вероятность радиационной рекомбинации выше. В индиректных полупроводниках (например, кремнии) энергия при рекомбинации уходит в виде тепла, а не света.
Точная инженерия p-n перехода влияет на пространственное распределение рекомбинаций и плотность тока. Для повышения эффективности часто применяются структуры с множественными квантовыми ямами, где носители заряда рекомбинируют локализованно с минимальными потерями.
Кроме того, толщина переходной области и концентрации легирующих примесей подбираются так, чтобы обеспечить максимальный захват инжектированных носителей и минимальные потери на утечку. Это позволяет добиться высокой квантовой эффективности излучения и стабильной работы светодиода при различных режимах тока.
Как зависит спектр света от типа полупроводникового материала
Спектр излучения светодиода определяется шириной запрещённой зоны (bandgap) полупроводникового материала, используемого в активной области. Чем больше ширина запрещённой зоны, тем короче длина волны испускаемого света и, соответственно, тем ближе спектр к ультрафиолетовому диапазону. Узкая зона соответствует инфракрасному или красному излучению.
Для получения красного и инфракрасного излучения применяются соединения на основе арсенида галлия (GaAs) и фосфида галлия (GaP), обладающие шириной запрещённой зоны менее 2 эВ. Для зелёных и жёлтых светодиодов используются сплавы GaP с добавками индия или алюминия. Для синих и фиолетовых диодов применяются нитрид галлия (GaN) и его производные, обладающие шириной запрещённой зоны около 3,4 эВ.
Энергия фотона излучения \( E = h \nu = \frac{hc}{\lambda} \) напрямую связана с шириной запрещённой зоны. Поэтому подбор материала с нужной зонной структурой позволяет точно контролировать спектральные характеристики светодиода. Например, GaN с добавками индия (InGaN) позволяет получать синий и зелёный свет за счёт изменения состава сплава и, соответственно, эффективной ширины зоны.
В случае белых светодиодов используют комбинацию коротковолнового излучения (чаще всего синего на основе GaN) и люминофоров, преобразующих часть энергии в длинноволновый жёлтый или красный диапазон. Таким образом формируется широкий спектр, воспринимаемый как белый свет.
Для получения заданного спектра важно учитывать не только химический состав, но и структурное качество кристаллов, дефекты, а также температуру работы устройства, поскольку температурное расширение зоны может смещать длину волны излучения. Поддержание стабильных условий роста и эксплуатации позволяет минимизировать спектральные отклонения и обеспечить стабильность цвета.
Почему в светодиодах используется люминофор и как он работает
Люминофор применяется в светодиодах для преобразования излучения, исходящего от полупроводникового чипа, в видимый свет требуемого спектрального состава. Особенно это актуально для белых светодиодов, где полупроводниковая структура чаще всего испускает синий или фиолетовый свет с длиной волны около 450–470 нм.
Суть работы люминофора заключается в явлении фотолюминесценции – процессе поглощения фотона с высокой энергией и последующего испускания фотонов с более низкой энергией. В типичных белых светодиодах используется люминофор на основе иттриево-алюминиевого граната с добавками церия (YAG:Ce). Он преобразует часть синего излучения в жёлтое. В результате суммарный спектр, воспринимаемый глазом, выглядит как белый.
Состав и дисперсность люминофора, его распределение по поверхности чипа, а также толщина слоя напрямую влияют на цветовую температуру, индекс цветопередачи и световую отдачу. Например, для получения нейтрального белого света требуется сбалансированное соотношение между синим и жёлтым компонентами, тогда как для тёплого оттенка добавляют красные люминофоры или используют многослойное покрытие.
При выборе светодиодов для задач, где важна точная цветопередача (например, в медицинском или студийном освещении), рекомендуется использовать изделия с расширенным спектром за счёт применения комплексных люминофорных систем. Они позволяют повысить индекс цветопередачи до значений выше 90 Ra.
Важно учитывать, что люминофоры подвержены деградации при длительной эксплуатации, особенно при высоких температурах. Поэтому конструкция современных светодиодов предусматривает эффективный отвод тепла и использование термостойких связующих в составе люминофорного слоя.
Что влияет на яркость свечения и как она регулируется
Однако рост тока ограничен максимальным тепловым режимом. Превышение допустимой силы тока вызывает перегрев, снижает эффективность излучения и сокращает срок службы. Для точного контроля яркости применяют драйверы с регулировкой тока или широтно-импульсную модуляцию (ШИМ), которая изменяет длительность включения при фиксированном токе.
Температура кристалла существенно влияет на яркость. При повышении температуры эффективность излучения падает из-за усиления нерадиативных рекомбинаций. Для поддержания стабильной яркости необходимы тепловые рассеивающие конструкции и контроль температуры.
Также важны параметры материала активной области и конструкции светодиода. Толщина и состав полупроводникового слоя влияют на квантовую эффективность, а форма и прозрачность корпусов – на выход светового потока. Использование люминофоров позволяет регулировать спектр и визуальную яркость для конкретных применений.
Регулирование яркости осуществляется на уровне источника питания и управляющей электроники. Применение ШИМ обеспечивает плавное изменение свечения без снижения эффективности, а точный контроль тока поддерживает стабильность и безопасность работы.

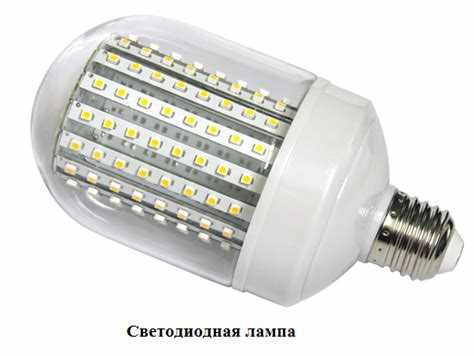

Как устроен корпус светодиода и как он влияет на светоотдачу
Корпус светодиода выполняет несколько функций: защита кристалла, распределение и направление светового потока, а также теплоотвод. В основе конструкции – прозрачный или полупрозрачный эпоксидный или силиконовый материал, обеспечивающий механическую защиту и оптические свойства.
Форма корпуса напрямую влияет на светоотдачу. Колбообразные корпуса с выпуклой линзой концентрируют свет, уменьшая угол рассеивания и повышая яркость в нужном направлении. Плоские или куполообразные корпуса дают более равномерное распределение, но снижают максимальную интенсивность.
Материал корпуса влияет на спектр и потери света. Силикон устойчив к высоким температурам и сохраняет прозрачность дольше, снижая деградацию светоотдачи при длительной эксплуатации. Эпоксидные материалы дешевле, но подвержены пожелтению, что снижает эффективность.
Важным элементом является отражатель внутри корпуса, окружающий светодиодный кристалл. Его высокая отражающая способность (обычно алюминиевое или серебряное покрытие) направляет световой поток в сторону линзы, минимизируя потери в корпусе.
Теплоотвод корпуса влияет косвенно на светоотдачу: при перегреве кристалла эффективность снижается. Металлические подложки и термопроводящие вставки улучшают отвод тепла, обеспечивая стабильность светового потока и продлевая срок службы.
Для повышения светоотдачи применяют оптические покрытия и текстурирование поверхности корпуса, которые уменьшают внутренние отражения и способствуют выходу большего количества света наружу.
Выбор корпуса зависит от задачи: для направленного освещения используют узконаправленные линзы, для равномерного – корпуса с широким углом рассеивания. При проектировании важно учитывать баланс между защитой, тепловыми характеристиками и оптической эффективностью.
Вопрос-ответ:
Как именно в светодиоде возникает свет?
Свет появляется в полупроводниковом кристалле светодиода благодаря процессу рекомбинации электронов и дырок. При подаче электрического напряжения электроны из области с избытком зарядов (n-область) переходят в область с недостатком зарядов (p-область), где соединяются с дырками. При этом избыточная энергия высвобождается в виде фотонов — именно эти фотоны и образуют световое излучение.
Почему для излучения в светодиодах применяют полупроводниковые материалы с разной шириной запрещённой зоны?
Ширина запрещённой зоны полупроводника определяет длину волны излучаемого света, то есть его цвет. Материалы с большой шириной зоны, например GaN, дают синий или ультрафиолетовый свет, а с меньшей шириной, например GaAs, — красный или инфракрасный. Подбирая материал с нужным значением этой величины, получают свет нужного спектра.
Как влияет устройство корпуса светодиода на выходящую яркость света?
Корпус светодиода влияет на распределение и эффективность выхода света из активной области. Оптическая форма, прозрачность материала корпуса и наличие отражающих слоев помогают минимизировать внутренние потери и направить излучение наружу. Неправильный дизайн может привести к рассеянию и уменьшению светового потока, что снижает общую светоотдачу.
Что такое люминофор и зачем он нужен в белых светодиодах?
Люминофор — это веществo, которое поглощает синий или ультрафиолетовый свет от светодиода и переизлучает свет другой длины волны, обычно в желтом диапазоне. Сочетание исходного излучения и люминофорного приводит к получению белого света. Без люминофора создать белый свет при помощи одного полупроводникового материала невозможно.
